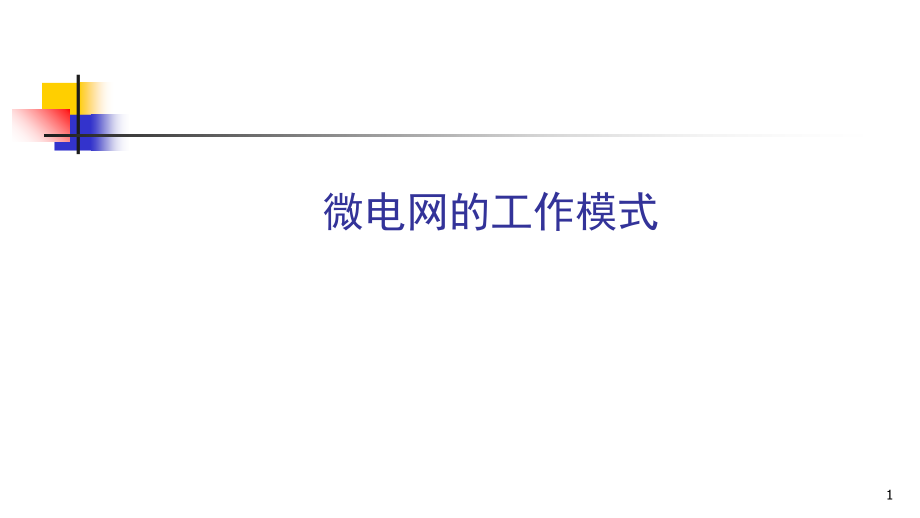

微电网运行方式简介演示幻灯片.ppt

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,微电网的工作模式,1,微电网的工作模式,微电网的工作模式有两种：并网模式和孤岛模式。,当处于,并网模式,时，微电网的电压和频率的参考值都由主电网来提供。逆变器只要跟随这个电压基准值便可。,当处于,孤岛模式,时，微电网失去了外部提供的电压频率参考，所以需要某个逆变器运行于,V/f,模式下，为整个微电网提供电压频率参考。,2,章节,1,、微电网并网运行方式,2,、微电网孤岛运行方式,3,、孤岛和并网方式的切换,3,并网模式的功率平衡,4,恒功率控制,5,恒功率控制,6,恒功率控制,7,恒功率控制,8,恒功率控制,9,恒功率控制,10,恒功率控制,11,恒功率控制,结合前面得到的功率计算公式，,P/Q,模式的控制框图如下,：（内环为逆变器模型,）,12,章节,1,、微电网并网运行方式,2,、微电网孤岛运行方式,3,、孤岛和并网方式的切换,13,孤岛模式的功率平衡,14,孤岛模式下的控制方式,V/f,控制器的控制框图为（内环同样为逆变器模型）：,15,章节,1,、微电网并网运行方式,2,、微电网孤岛运行方式,3,、孤岛和并网方式的切换,16,运行模式切换,因为微电网会在孤岛和并网两种模式之间切换，这就要求主控制器需要在,V/f,和,P/Q,两种模式之间切换。,如图所示，主控制器根据采集到的并网信号决定自身的控制方式。,17,运行模式切换,由控制框图可以看出，,V/f,和,P/Q,控制方式的内环相同，不同的只是外环，对二者的切换，只需要对控制外环进行切换。,当然，直接进行外环切换会导致电压突变、电流突变、恢复时间过长等问题，实际的切换会采用某些方法保证二者的平滑切换。,18,
