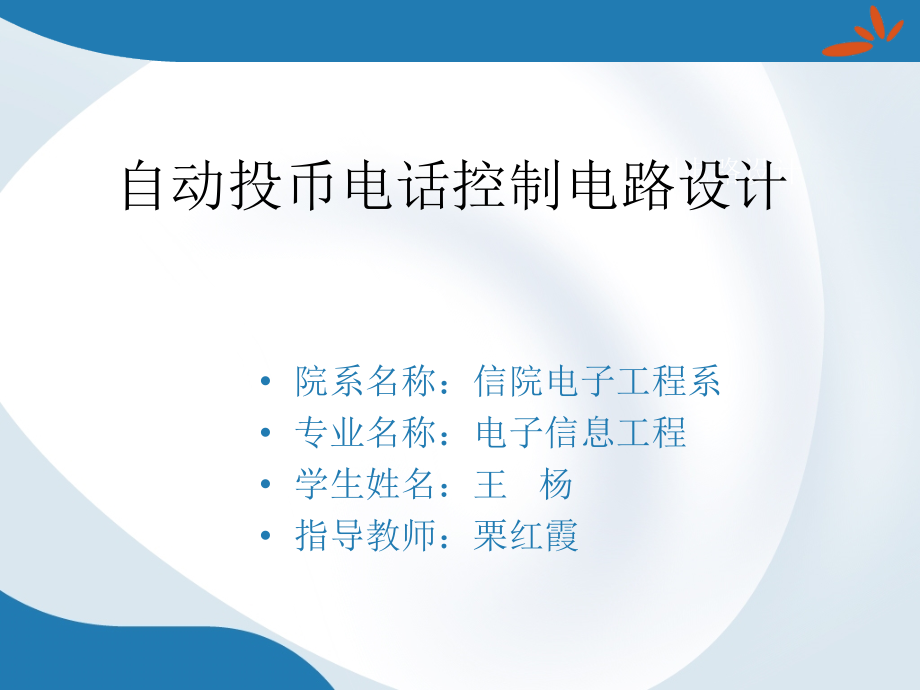

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,某大学毕业设计,毕业设计演示稿,2010,年,5,月,17,日,自动投币电话控制电路设计,院系名称：信院电子工程系,专业名称：电子信息工程,学生姓名：王 杨,指导教师：栗红霞,自动投币电话控制电路设计,投币电话原理框图,预置时间电路,预置时间即为打电话时间的控制，本文的时间设定为,3min,，,该电路是由,555,构成的单稳态电路,。,其暂态时,Tw=1.1RC,，,其中,R=R1+R2,。,秒脉冲发生电路,秒脉冲发生器在整个电路中是很重要的一部分，是为计数器二,-,十进制加法器和减法器提供秒脉冲的。电路是由,555,定时器组成的多谐振荡器完成的。,振荡周期为：,T=0.7,（,R,1,+2R,2,）,C=1,S,二,-,十进制加法计数器,该部分电路可用一片,CD4518,来实现。芯片,CD4518,是一个双,BCD,同步加计数器，由两个相同的同步,4,级计数器组成。,时间,1Q,3,1Q,2,1Q,1,1Q,0,0,秒,0,0,0,0,1,秒,0,0,0,1,2,秒,0,0,1,0,3,秒,0,0,1,1,4,秒,0,1,0,0,5,秒,0,1,0,1,6,秒,0,1,1,0,7,秒,0,1,1,1,8,秒,1,0,0,0,9,秒,1,0,0,1,10,秒,0,0,0,0,控制电路,控制电路由,CD4017,十进制计数脉冲分配器加上发光二极管组成，控制电路的主要作用是控制时间。,减法器电路,减法器电路是由两,CD4510,芯片组成的。,CD4510,为可预置,BCD,可逆计数器，该器件主要由四位具有同步时钟的,D,型触发构成。具有可预置数、加减计数器和多片级联使用等功能,。,译码显示电路,译码显示电路由,CD4511BCD,锁存,/,七段译码,/,驱动器组成，它可以根据其输出端的信号驱动共阴极的数码管，在此，其输入是最后,20s,的剩余时间。,CD4511,输入端接收来自减法器,CD4510,输出的电平信号。其输出端与,7,个电阻相连，用于驱动数码管显示数字。,整体电路,谢谢各位导师参加我的毕业答辩,再见,
