长虹变频空调电路原理分析.doc

资源描述

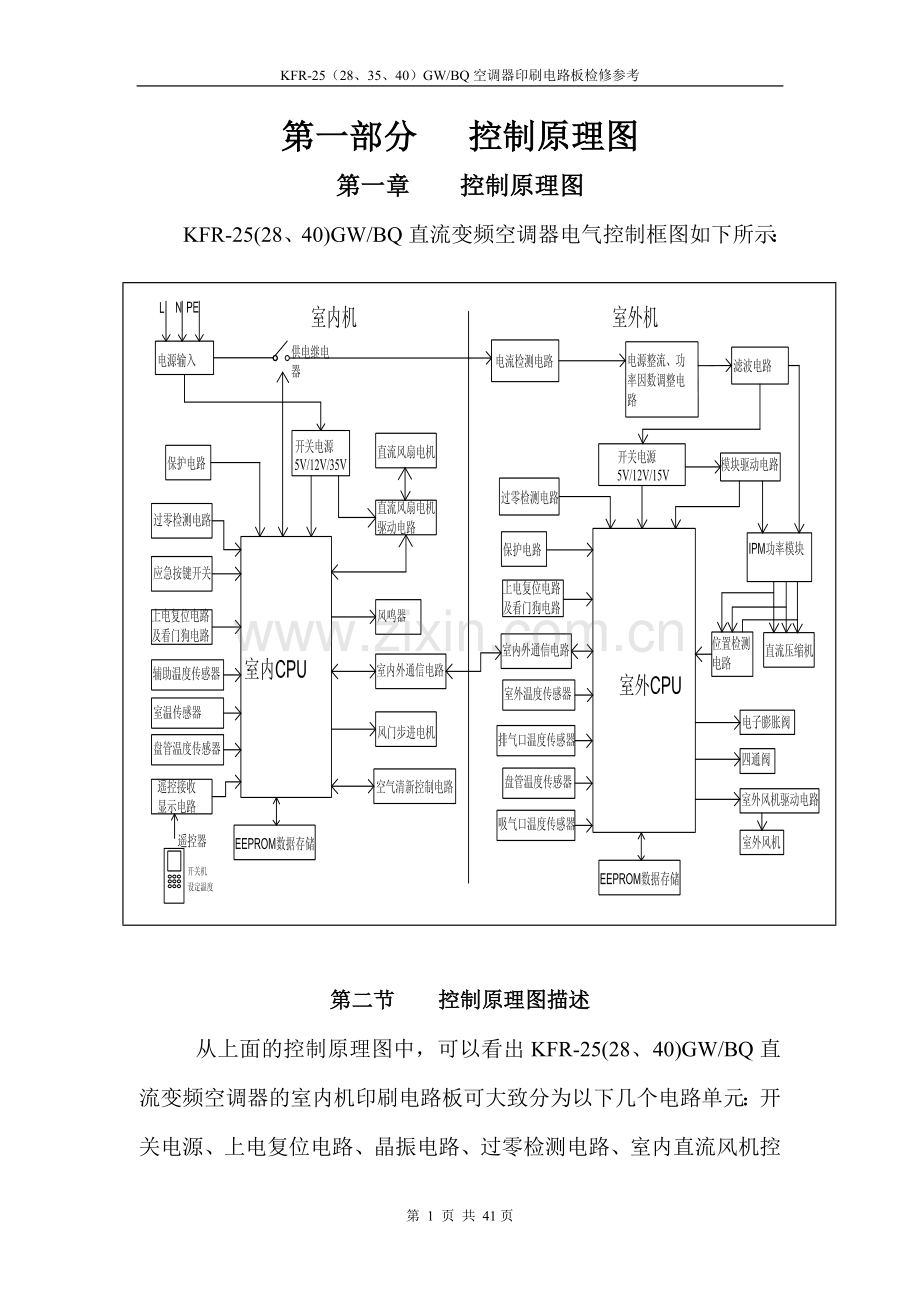

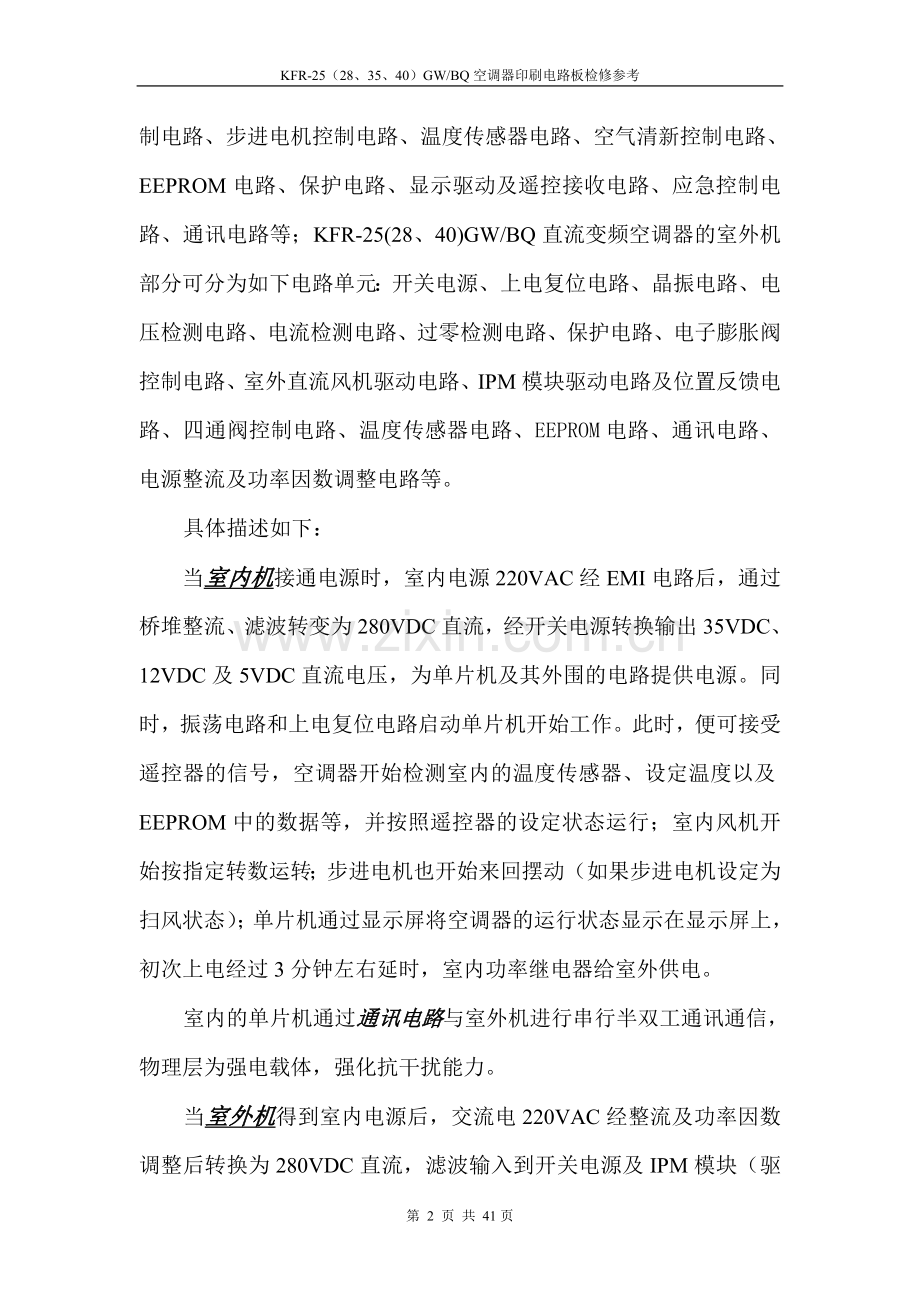

KFR-25（28、35、40）GW/BQ空调器印刷电路板检修参考第一部分控制原理图第一章　　控制原理图 KFR-25(28、40)GW/BQ直流变频空调器电气控制框图如下所示：第二节控制原理图描述从上面的控制原理图中，可以看出KFR-25(28、40)GW/BQ直流变频空调器的室内机印刷电路板可大致分为以下几个电路单元：开关电源、上电复位电路、晶振电路、过零检测电路、室内直流风机控制电路、步进电机控制电路、温度传感器电路、空气清新控制电路、EEPROM电路、保护电路、显示驱动及遥控接收电路、应急控制电路、通讯电路等；KFR-25(28、40)GW/BQ直流变频空调器的室外机部分可分为如下电路单元：开关电源、上电复位电路、晶振电路、电压检测电路、电流检测电路、过零检测电路、保护电路、电子膨胀阀控制电路、室外直流风机驱动电路、IPM模块驱动电路及位置反馈电路、四通阀控制电路、温度传感器电路、EEPROM电路、通讯电路、电源整流及功率因数调整电路等。具体描述如下：当室内机接通电源时，室内电源220VAC经EMI电路后，通过桥堆整流、滤波转变为280VDC直流，经开关电源转换输出35VDC、12VDC及5VDC直流电压，为单片机及其外围的电路提供电源。同时，振荡电路和上电复位电路启动单片机开始工作。此时，便可接受遥控器的信号，空调器开始检测室内的温度传感器、设定温度以及EEPROM中的数据等，并按照遥控器的设定状态运行；室内风机开始按指定转数运转；步进电机也开始来回摆动（如果步进电机设定为扫风状态）；单片机通过显示屏将空调器的运行状态显示在显示屏上，初次上电经过3分钟左右延时，室内功率继电器给室外供电。室内的单片机通过通讯电路与室外机进行串行半双工通讯通信，物理层为强电载体，强化抗干扰能力。当室外机得到室内电源后，交流电220VAC经整流及功率因数调整后转换为280VDC直流，滤波输入到开关电源及IPM模块（驱动压缩机）。经开关电源输出4路15VDC、1路12VDC、1路5VDC电压供单片机、IPM驱动电路及其外围的电路工作。和室内机一样，上电复位电路和震荡电路在得到5VDC电源之后便启动单片机工作。此时，单片机开始检测温度传感器，通过室内外通信回路接收室内机发来的信号；室外直流风机和四通阀按照设定的模式运行，单片机根据室内传来的指令，通过IPM模块驱动电路及位置反馈电路控制IPM模块使压缩机按指定的转数运转；室内外通信通过一个交流电过零检测信号来同步室内外通信；单片机通过电压检测和电流检测电路来进行过压和过流保护，等等。第二部分电路原理分析第一章室内机部分第一节电路原理图　 KFR-25(28、40)GW/BQ直流变频空调器室内控制板的电路原理图如下所示：第 3 页共 41页 KFR-3601GW/BP空调器印刷电路板检修参考第 41 页共 41页 KFR-25（28、40）GW/BQ空调器印刷电路板检修参考第二节电源电路(开关电源) 一、电源电路概述：开关电源是为室内机空调器电气控制系统提供所需的工作电源，如单片机、空气清新及一些控制检测电路工作电源等。主要由开关变压器、控制IC、嵌位电路以及输入输出整流滤波组成。二、电源电路（开关电源）原理图：如下图所示：三、电源电路原理分析电源（开关电源）电路：交流电源220V经EMI滤波电路（由L01和C01、C15组成）后到整流桥堆DB01，转换为300VDC经电容C02滤波后供给开关变压器，经开关变压器的绕组6—4加到开关电源控制IC（IC01）的2号管脚，该集成电路为整个开关电源的核心，内含一个功率MOS管、100KHz的方波发生器及占空比调整电路；输出电压采样及反馈回路由IC07和IC02组成，通过对输出电压12VDC和35VDC的联合采样，调节光耦IC02的输出电流，控制IC01的第6脚达到调节100KHz的方波发生器的占空比，控制IC01内部MOS管的导通时间，从而稳定输出电压。该开关电源为反激式开关电源，当IC01内部MOS开关管导通时，能量全部存储在开关变压器的初级，次级整流二极管D02、D03、D04未能导通，次级相当于开路，负载由滤波电容提供能量；当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向偏置而导通，初级绕组向次级绕组释放能量。次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。开关变压器次级经快恢复二极管、高频滤波电解电容滤波后得到35VDC、12VDC、7VDC，其中7VDC经多功能集成电路IC03（上电复位、软件看门狗、线性稳压）线性稳压后转换为5VDC供CPU等。此外，开关电源还有一些保护的电路：在开关变压器初级T01（4-6）绕组上并联C17和MOS管Q01组成了钳位电路，吸收功率MOS管关断时开关变压器初级绕组（4-6）产生的反电势，保护功率MOS管不被击穿。这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。四、电路关键性器件本电路的关键性器件为：开关变压器T01、IC01、IC03和IC07 五、电源电路关键点的电气参数电源变压器降压输出的参考电压值检测点位置检测参考电压值 C10两端 35VDC C07两端 12VDC C08两端 7VDC C30两端 5VDC 六、检修方法对电源电路的检修可以按照电源的走向来测或者逆向来检测,一是开关电源是否有5/7/12/35VDC输出；二是F02、F03及D02-D04是否击穿；三是IC01（2-3）是否击穿；第三节上电复位及开门狗电路一、上电复位电路及开门狗电路概述上电复位电路在控制系统中的作用是启动单片机开始工作。但在电源上电以及在正常工作时电压异常或干扰时，电源会有一些不稳定的因素，为单片机工作的稳定性可能带来严重的影响。因此，在电源上电时延时输出给芯片输出一复位信号。上复位电路另一个作用是，监视正常工作时电源电压。若电源有异常则会进行强制复位。复位输出脚输出低电平至少需要持续三个(12/fc s)或者更多的指令周期，复位程序开始初始化芯片内部的初始状态。等待接受输入信号（若如遥控器的信号等）。开门狗电路在控制系统中的作用是当CPU软件跑飞后，开门狗IC未检测到CPU输出的方波信号，就强行输出一低电平，使CPU复位，保证整机不误动作。二、上电复位开门狗电路原理图　　　三、上电复位电路原理分析上电时5V电源通过IC03（TA8000S）的8脚输入，7脚便可输出一个上升沿，触发芯片的复位脚。当CPU软件跑飞后，IC03的9脚未检测到CPU输出的方波信号，7脚便强行输出一低电平，使CPU复位。四、上电复位电路的关键性器件本电路所用到的关键性器件有：IC03（TA8000S）。五、上电复位电路关键点电气参数 5 V T IC03（TA8000S）的输出脚7脚的输出(稳定之后的输出)如下图所示：六、检修方法上电复位电路是在电源正常的情况下，给单片机提供一个触发信号，但在检修时一般检测不到延时信号。可以用万用表检测输出脚在上电到稳定之后是否能达到规定的电压要求要求。复位电路可能带来的问题是：室内机在接通电源之后无反应，系统无法正常启动和工作。第四节振荡电路：一、振荡电路概述振荡电路在单片机系统中，为系统提供一个基准的时钟序列。振荡信号犹如人的心脏，使单片机程序能够运行以及指令能够执行。以保证系统正常准确地工作。二、振荡电路原理图电路图如下所示：三、振荡电路原理分析振荡器的１脚和3脚分别接入CPU(TMP87CM40AF)的24脚和25脚，2脚接地。在单片机CPU(TMP87CM40AF)内部集成了两个高频滤波电容，分别连接到X30的1脚和3脚，并连接到地。以消除振荡信号的高频杂波，为单片机提供一个8MHz的稳定时钟频率。四、振荡电路的关键性器件。本电路的关键性器件是振荡器。五、振荡电路关键点电气参数关键点参数参考如下： 1、振荡器2脚和1脚的参数（芯片的24脚）其电气参数列表如下：频率(f) 8 MHz 周期(T) 125 ns 平均值(V) 1.96 峰-峰值(V) 3.44 均方根值(V) 2.25 2、振荡器3脚和1脚的参数（芯片的25脚）波形如下图所示：其电气参数列表如下：频率(f) 8 MHz 周期(T) 125 ns 平均值(V) 2.19 峰-峰值(V) 4.40 均方根值(V) 2.64 六、检修方法振荡电路的检修，除用示波器观察其两点的波形之外，一般用万用表检测其两点的电压也可解决。通电时检测芯片24脚和25脚的电压来判断。若振荡电路有问题，可能会引起的现象是：系统不能工作，或者遥控器不能遥控开机或者使用应急开关可能会有反应。第五节过零检测电路一、过零检测电路概述过零检测电路在控制系统中为室内外串行半双工通讯提供时序基准信号。二、过零检测电路原理图三、过零检测电路原理分析 220VAC交流电经R13（82K/2W）、D05降压整流输出一脉动的直流电，提供给光耦IC04，当IC04（1-3）的电压小于0.7V时，光耦不导通；而当IC04（1-3）的电压大于0.7V时，光耦导通。这样便可得到一个过零触发的信号。 D35起保护IC04的作用。四、过零检测电路的关键性器件本电路的关键性器件是：光耦IC04。五、过零检测电路的电气参数 IC04（4）的输出波形。如图所示：电气参数如下：测试点位置 IC04（4）频率(f) 100 Hz 平均值(V) 0.3 峰-峰值(V) 5.2 六、检修方法检修过零检测信号最好的方法是依据以上提供的电气参数检测维修。但在没有示波器的情况下，可是使用万用表检测光耦IC04（4）的电压。如果过零检测信号有故障，可能会引起的问题是：室内外通信故障。第六节室内直流风机控制电路一、室内直流风机控制电路概述室内直流风机控制室内风机是将室内空气经冷却的铝箔使室内空气的温度降低，而室内风机控制电路是控制室内风机风速依据环境条件或者设定风速而自动地调节调节风量既风机转数。二、、室内风机控制原理图三、室内风机控制电路分析本空调器室内风机是使用的直流电动机。该直流电动机内置控制驱动IC（TP6520P、TD62064F），与主板接口为35V驱动电源、5V控制电源、转数控制信号（模拟电压）、直流风机转数反馈方波信号。室内风速改变的原理是给直流电机提供0-5V电压来改变风速，单片机通过内部PWM发生器输出占空比可调矩形波，经C47滤波后转换为0-5V之间的模拟电压，供给直流电机内部控制驱动IC（TP6520P、TD62064F）控制电机转数，不同电压对应不同转数；电机运转的同时通过内置控制电路反馈转数信号（方波信号）到CPU（16）脚，CPU通过计算单位时间内的方波数，得到电机的实际转数，再与目标转数比较，根据转数差，调节CPU（15）脚PWM波占空比，改变转数控制电压，使其达到目标转数，有效准确地控制室内风机的风速。四、室内风机控制电路的关键性元器件本电路的关键性元器件为：C47。此器件的特点是将PWM波转变为0-5V模拟电压当。五、检修方法在本电路中，检修需注意是应先检查CN10（1-2）、CN10（2-5）电压是否为35V、5V；检查CN10（2-3）转数控制电压是否为0-5V之间的电压；检查CN10（2-4）转数反馈是否有方波信号，若无示波器可用万用表检查CN10（2-4）电压为0-5V之间的某个值。室内风机控制电路可能会引起的问题是：一个是室内风机不运转，可参考上述检查，另外确认遥控器的开机设定以及温度传感器是否正常；另一个是室内风机开始运转，但一会儿便停止，请检查室内风机风速反馈信号；最后可能为直流电机内置控制驱动问题，需换电机。第七节步进电机控制电路一、步进电机控制电路概述步进电机控制电路步进电机在控制系统中，主要是用来改变室内机出风的方向，以便吹到房间尽可能大的空间；或者是定位于某一个方向吹风。步进电机就是控制风门叶片的摆动角度的，本室内机控制风门叶片的两个步进电机为独立控制。二、步进电机控制原理图：三、步进电机控制原理分析步进电机的控制信号经单片机的3-6脚、7-10脚输出，再经驱动器IC31、IC32（TD62004F）驱动输出，分别控制两个步进电机的摆动。四、电路关键性器件本电路的关键性器件为IC31、IC32（TD62004F），本器件的电气特征为一个反相驱动器，驱动电流达500mA，输入脚输出脚是一一对应的，（除8脚和9脚外）能提高输出的负载能力。五、步进电机控制电路的电气参数 TD62004F的参考工作电压为DC12V。第八节空气清新电路一、空气清新电路概述空气清新电路是控制电子集尘器产生高压静电吸附空气中的灰尘，同时产生一定浓度的臭氧杀菌，让室内保持清新的空气。二、空气清新电路原理图：三、空气清新电路原理分析磁性开关起保护作用，正常使用过程中面板关上，磁性开关闭和，电子集尘器可工作；维修或使用中无意打开面板时，磁性开关断开，电子集尘器不工作，也就不会产生高压电，保护用户。当单片机的44脚输出一个低电平时（电子集尘器工作），三极管Q35导通、光耦IC09（4-6）导通，输出低电平到CN33（3），控制电子集尘器工作；当单片机的44脚输出一个高电平时，电子集尘器停止工作。当电子集尘器发生故障时，会在CN33（4）生成-7V电压，光耦IC08导通、三极管Q33截止、Q34导通集电极高电平变为低电平，输入CPU的46脚，CPU检测到46脚的低电平信号后，单片机的44脚输出一个高电平，关闭电子集尘器，同时空清指示灯闪烁。电子集尘器无故障时，三极管Q34截止集电极输出高电平。元件R110-R112、Q36、D33组成电子集尘器过载过流保护，当电流大于0.45A时，三极管Q36断开，切断电子集尘器电源供应，使其停止工作。四、空气清新电路关键性器件本电路的关键性参数为IC08、IC09（TIP181）、Q33-Q36、D33。五、空气清新电路的电气参数当电子集尘器工作时，三极管Q34截止集电极输出高电平，Q36导通。当电子集尘器停止工作时，三极管Q34截止集电极输出高电平，IC09（4-6）导通。当电子集尘器发生故障时，三极管Q34截止集电极输出低电平或Q36截止。六、检修方法若电子集尘器不工作或有故障，请依次检测光耦IC09（4-6）、Q36、磁性开关是否导通，CN33（2-4）是否有-7V电压产生。第九节温度传感器电路一、温度传感器电路概述室内机温度传感器是用来检测室内环境温度、辅助蒸发器温度和盘管温度。给单片机提供一个温度信号，以便单片机进行检测，对压缩机频率、室外电子膨胀阀进行控制，对系统进行相关保护。二、温度传感器原理图：三、温度传感器电路原理分析温度传感器为NTC元件，随着温度变化，温度传感器的阻值随之变化，经R86、R87和R94分压取样，通过C39、C40、C48滤波，给CPU（54-56）提供一随温度变化的电平值，供芯片内部AD采样。四、温度传感器电路关键性器件本电路的关键性元器件为：温度传感器。五、温度传感器电路的电气参数环境温度为25°时，温度传感器阻值为10KΩ。六、检修方法在检修时，首先确认温度传感器的5V电源是否正常；再者确认传感器的提供给单片机的电平值是否正常。温度传感器可用固定电阻替代。第十节 EEPROM电路、显示驱动以及遥控接受电路一、电路概述显示驱动电路将空调器运行的状（如空清、定时、空清检查、健康除湿、运行状态），传输给显示屏显示出来，空调有故障时也通过其检查代码。 EEPROM电路设定了一些空调器运行状态的参数（如风速的设定，步进电机的摆动角度、温度、故障代码、压缩机的频率等），并通过EEPROM与单片机和显示进行数据交换。遥控接受电路接收遥控器发出的指令，指示空调按用户的要求工作，同时和显示结合检查故障代码。应急按键电路接收紧急情况下开关机及强制制冷使用。二、电路原理图：三、电路原理分析显示电路为5个普通发光二极管驱动电路，利用CPU输出管脚漏极开路所具有的灌电流大的特点，采用CPU直接驱动发光二极管；应急按键电路有效时输入CPU高电平，无效时为低电平。 EEPROM和CPU（39-40）数据传输公用数据线SDA和时钟线SCL，进行数据的读写。遥控器发出的指令通过显示板上的遥控接收头解码后传送给CPU，经R67输入的芯片的43脚（遥控接受）。四、电路关键性器件本电路的关键性元器件为：EEPROM-IC12（BR24C02F）、遥控接收头IC100。五、电路的电气参数六、检修方法第二章通讯电路第一节通讯电路一、通讯电路概述通讯电路是室内机与室外机进行通讯的通道。其电路的工作方式是半双工串行通讯，物理层为强电载体，抗干扰能力强。室内的信息通过它传到室外，反之亦然，协调双方的工作。二、通讯电路原理图：三、电路原理分析通讯电路采用220VAC交流电载波方式，具有抗干扰能力强的特点。由于采用交流电载波,所以需要过零电路产生交流电的过零信号（电路分析如前所述）；通信波形及过零信号如下图：当交流电处于负半波，既零线电位大于火线电位，允许室内向室外发送信号（室内发送、室外接收）。室内CPU（62）发出高电平信号，经IC31（7-10）反向后，光耦IC05（1-2）导通，IC05（4-5）导通，室内信号通过IC05、室内外通信线、二极管D500、R503、光耦IC500（1-2），使光耦IC500（3-4）导通，将室内信号传输到室外CPU（47）。当交流电处于正半波，既火线电位大于零线电位，允许室外向室内发送信号（室外发送、室内接收）。室外CPU（48）通过光耦IC501、通信线、光耦IC06，将室外信号传输到室CPU（61）。四、电路关键性器件本电路的关键性器件为：TLP741J（IN05、IC501）、TLP181（IC06）、TLP621（IC500）。五、电路的电气参数本电路的电气参数为：电源220VAC；信号线和零线之间的电压在0-220VAC之间变化。六、检修方法检查通讯电路的输入输出信号是否正常；也可用万用表测试其零线与信号线之间的直流电压是否在有规律地波动以确认室内发送信号正常。然后，在确认室外是否向室内发送信号。第三章室外机部分第一节电路原理图 KFR-25（28、40）GW/BQ空调器室外机的电路原理图如下所示：第二节开关电源电路一、开关电源电路概述开关电源通过将交流电AC220V转换为直流电300VDC,又将直流电转换为控制电路所需的直流电（5V/7V/12/15V）。开关电源电路为室外机工作提供稳定的电源。二、开关电源原理图：三、开关电源电路原理分析电源（开关电源）电路：交流电源220V经EMI滤波电路（由L01、L02和C07、C08组成）后到整流桥堆DB01，转换为300VDC经电容C11-C14滤波后供给开关变压器，经开关变压器的绕组16—14加到开关电源控制IC（IC101）的3号管脚，该集成电路为整个开关电源的核心，内含一个功率MOS管、100KHz的方波发生器及占空比调整电路；输出电压（12V）采样及反馈回路由IC137和IC102组成，通过对输出电压12VDC采样，调节光耦IC102的输出电流，控制IC101的第1脚达到调节100KHz的方波发生器的占空比，控制IC101内部MOS管的导通时间，从而稳定输出电压；开关变压器的绕组1—2为偏置绕组，为光耦IC102提供电源。该开关电源为反激式开关电源，当IC101内部MOS开关管导通时，能量全部存储在开关变压器的初级，次级整流二极管未能导通，次级相当于开路，负载由滤波电容提供能量；当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向偏置而导通，初级绕组向次级绕组释放能量。次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。开关变压器次级经快恢复二极管、高频滤波电解电容滤波后得到5路15VDC、12VDC、7VDC，其中7VDC经多功能集成电路IC104（上电复位、软件看门狗、线性稳压）线性稳压后转换为5VDC供CPU等。此外，开关电源还有一些保护的电路，保护IC101不被关断时击穿，由C104、R102、C103组成钳位电路，吸收功率MOS管关断时开关变压器初级绕组产生的反电势，保护功率MOS管不被击穿。这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。四、电路关键性器件本电路的关键性器件为：开关变压器T01、开关管IC101、光耦IC102、基准电压IC103。五、电路的电气参数开关电源的输出如下所示： C127 15.0V C108 15.0V C110 15.0V C112 15.0V C114 15.0V C116 12.0V C117 7.0V C119 5.0V 六、检修方法一是开关电源是否有输出；二是IC101是否击穿；三是保险管是否击穿。第三节上电复位及开门狗电路此部分同室内机部分的上电复位及开门狗电路。第四节振荡电路一、振荡电路概述原理同室内机的晶振电路，只是震荡频率为16MHz。二、振荡电路原理图：三、晶振电路原理分析同室内机晶振电路四、电路关键性器件晶振电路X01 五、电路的电气参数频率(f) 16 MHz 周期(T) 125 ns 平均值(V) 1.96 峰-峰值(V) 3.44 均方根值(V) 2.25 六、检修方法同室内机振荡电路第五节电子膨胀阀、四通阀控制电路一、电子膨胀阀、四通阀控制电路概述电子膨胀阀、四通阀电路是用来控制室外机电子膨胀阀，使系统工作在最佳的能效比状态，达到节能目的；四通阀着在制热或除霜时工作，控制制热、制冷时冷媒的流向，实现制热、制冷的切换。二、电子膨胀阀、四通阀控制电路原理图：三、电子膨胀阀、四通阀控制电路原理分析室外CPU第5-8脚输出电子膨胀阀的控制信号A1-A4，通过功率IC700驱动电子膨胀阀的开度，实现冷媒流量控制。 CPU第19脚输出低电平，三极管Q701截止、Q700导通，继电器RY04工作，四通阀动作。四、电子膨胀阀、四通阀控制电路关键性器件本电路的关键性器件为：IC700。五、电子膨胀阀、四通阀控制电路的电气参数本电路的测试参数参考IC700 六、检修方法首先，确认AC220V的存在；其次，测试直流电平值是否正常。第六节电流检测电路一、电流检测电路概述电流检测电路是用来检测室外机的供电电流也即提供给压缩机电流的。当电流过高或过低就会保护压缩机不致在电流异常时而损坏压机。二、电流检测电路原理图：三、电流检测电路原理分析当继电器D01吸合时,电流互感器T02感应出电流信号,经R600、R601、D600整流出一直流信号，经R602、C600滤波之后，输入到芯片的56脚（CT）。四、电流检测电路关键性器件本电路的关键性器件为：电流互感器T02。五、电流检测电路的电气参数当上电时，芯片的56脚（CT）的电平约为0V；当电源稳定之后，压缩机工作后，56脚的电压为DC0-5V之间。负载电流（A）输出电压（DC） 2 0.535 4 1.05 6 1.68 8 2.24 10 2.8 12 3.3 14 3.9 15 4.18 第七节室外直流风机控制电路一、室外风机控制电路概述此控制电路是用来控制空调器的室外直流风机启动运行的，调节室外风机的风速。二、室外直流风机原理图：三、室外直流风机控制电路原理分析直流风机控制电路由三部分组成，一为驱动及自举电路、二为转速反馈和换相电路、三为保护电路。 1．驱动及自举电路：当需要风机工作时，CPU第22脚输出低电平，继电器RY06工作，直流300VDC施加到风机驱动电路；驱动电路主要由六个高速光耦IC300-IC305及六个MOS管Q302-Q307构成，组成U+/U-、V+/V-、W+/W-上下臂驱动直流风机U、V、W三相，六个高速光耦IC300-IC305分别由CPU的第33-38脚控制，按一定的时序导通与截止六个MOS管Q302-Q307；U、V、W三相的自举电路由D302、D308、D312、R302、C302、C308、C312组成，分别给六个高速光耦IC300-IC305供电。 2．转速反馈和换相电路：直流风机内置一个霍耳元件，电机每转一圈输出一个脉冲给CPU，由CPU判断电机转速，并判断何时换相，控制驱动电路的六个高速光耦工作时序。 3．保护电路：由IC306、D320、R321-R323构成，它通过检测流过电机的相电流，当大于1A时，光耦IC306导通，输出低电平给CPU第39脚，CPU接到低电平后，关闭风机驱动，防止损坏电机。四、室外风机控制电路关键性器件本电路的关键性器件为：高速光耦IC300-IC305、MOS管Q302-Q307和继电器等。五、室外风机控制电路的电气参数参考高速光耦TLP251 、MOS管2SK2662参数。六、检修方法若在检修时遇到疑问，可将此电路分为三个逻辑单元来检测分析，第一部分是驱动及自举电路，第二部分是、二为转速反馈和换相电路，最后为保护电路。第八节温度传感器电路一、温度传感器电路概述温度传感器电路是用来检测室外的环境温度、系统的盘管温度、压缩机的排气温度以及压缩机的吸气温度。为单片机提供一个判断和控制的依据。二、温度传感器电路的原理图：三、温度传感器电路原理分析随温度的变化而阻值亦随之变化的温度传感器，经电阻R611-R613、R6051分压取样后，经C601、C604、C605、C607滤波之后输入到芯片相应的管脚，进行A/D采样转换。四、温度传感器电路关键性器件本电路用到的关键性器件为：温度传感器。五、温度传感器电路的电气参数室外环境温度、系统的盘管温度、压缩机的吸气温度传感器在环境温度为25°时，温度传感器阻值为10KΩ；压缩机的排气温度传感器在环境温度为25°时，温度传感器阻值为100KΩ 第九节 EEPROM电路一、EEPROM电路概述 EEPROM记录着系统运行时的一些状态参数，如：压缩机的频率数据等。二、EEPROM电路原理图：同室内电路三、EEPROM电路原理分析同室内电路四、电路关键性器件本电路的关键性器件为：IC801（DB24C02）。第十节过零检测电路一、过零检测电路概述过零检测电路在控制系统中为室内外串行半双工通讯提供时序基准信号。二、过零检测电路原理图：三、电路原理分析 220VAC交流电经R505（82K/2W）、R409降压后驱动双向光耦IC502，当电压小于光耦二极管导通电压时光耦导通，光耦不导通；而大于导通电压0.7V时，光耦导通。这样便可得到一个双向过零触发的信号。四、电路关键性器件本电路的关键性器件是：光电耦合器。五、电路的波形及电气参数电气参数如下: 光电耦合器的输出:直流电压有效值为5V；周期为20ms；频率为50Hz。第十一节 IPM模块驱动电路及位置反馈电路一、IPM模块驱动电路及位置反馈电路概述 IPM模块驱动电路及位置反馈电路是控制、驱动直流压缩机工作，输出三相可变的直流电以控制压缩机的运转，根据压缩机的反电势决定驱动电路如何换相。二、IPM模块驱动电路及位置反馈电路原理图三、电路原理分析 IPM模块Q200内含六个大电流的IGBT开关管，驱动压缩机运转，而IGBT的驱动由六个高速光耦IC200-IC205完成。其中IC200-IC202组成IPM模块的上臂驱动、IC203-IC205组成下臂驱动，分别由CPU第9-14脚控制。位置反馈电路由比较器IC206、光耦IC207组成，通过压缩机U、V、W三相感应的反电势经电阻降压后于24V电压比较，输出换相的的脉冲信号，在经光耦IC207隔离后输给CPU第23脚，由其判断何时换相。四、电路关键性器件关键性器件为：IPM模块Q200、高速光耦IC200-IC205、比较器IC206、光耦IC207。五、电路的电气参数六、检修方法在本电路检修时，常遇到的一个问题是：IPM模块驱动电路及位置反馈电路问题，主要现象压缩机不启动。第十二节电源整流及功率因数调整电路一、电源整流及功率因数调整电路概述电源整流及功率因数调整电路的核心部件是DB01的集成模块，它具有整流及功率因数校正功能。前者将220V交流电转换为直流电，后者提高整机功率因数，减少对电网及周边电器设备的谐波干扰。二、电源整流及功率因数调整电路原理图三、电路原理分析集成模块DB01主要由5个整流二极管及1个IGBT 开关管组成，室外机上电后，DB01将交流电转换为直流电，供后序电路使用；压缩机启动后CPU第20或21脚根据交流电的过零信号，输出一个或两个低电平窄脉冲，此时三极管Q400导通输出一个或两个高电平窄脉冲，通过高速光耦IC400控制DB01内部IGBT短时间导通一次或两次，达到提高功率因数目的。光耦IC401、三极管Q401、Q402组成过压保护电路，当直流母线电压大于350VDC时，光耦IC401导通，三极管Q401导通、Q402截止，使功率因数驱动光耦IC400不工作，功率因数校正关闭，同时输入一低电平给CPU 第3脚，关闭压缩机并报警。四、关键性元器件本电路的关键性器件为：光电耦合器和DB01。五、电路的电气参数本电路的电气参数参照DB01部件。
