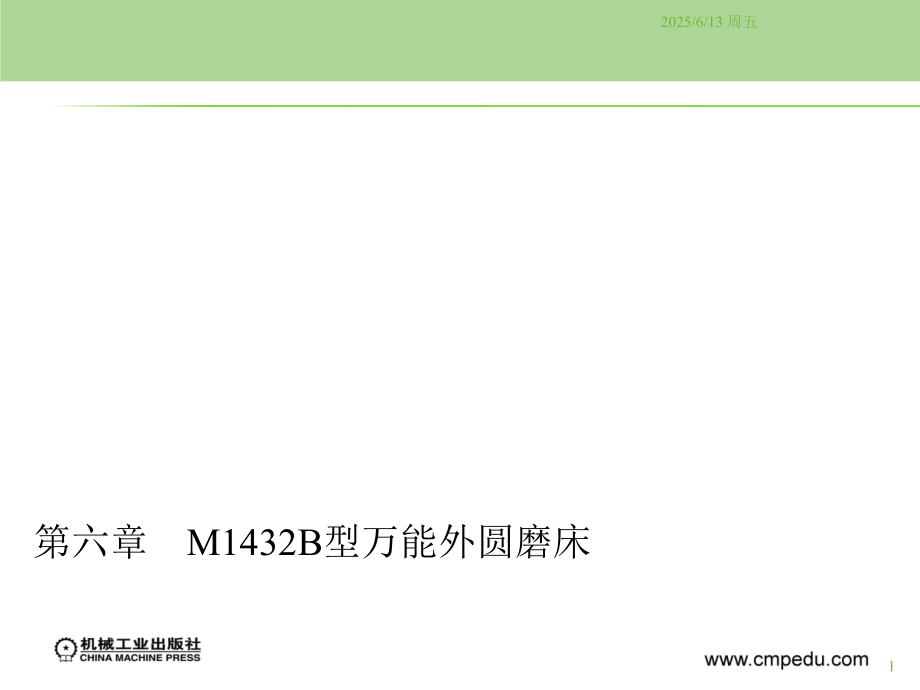

第六章-M1432B型万能外圆磨床PPT参考课件.ppt

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,第六章M1432B型万能外圆磨床,1,2025/6/13 周五,第六章M1432B型万能外圆磨床,M1432B型万能外圆磨床主要用于磨削内外圆柱表面、内外圆锥,表面、阶梯轴轴肩和端面、简单的成形回转体表面等。M1432B,型万能外圆磨床属于工作台移动式普通精度级磨床,其工作精度,为:,1)不用中心架,工件支承在头架、尾座顶尖上,工件尺寸为:直径,6,0mm、长度500mm。精磨后的精度和表面粗糙度为:,圆度误差,0.003mm,2,2025/6/13 周五,2)不用中心架,工件安装在卡盘上,工件尺寸为:直径,50mm、悬伸,长度150mm。精磨后的精度和表面粗糙度为:,圆度误差,0.005mm,3)不用中心架,工件安装在卡盘上,工件孔径,60mm、长度125mm,。精磨内孔的精度和表面粗糙度为:,圆度误差,0.005mm,3,2025/6/13 周五,第一节机床的机械传动系统,一、机床的主要组成部件,M1432B型万能外圆磨床的外形如图6,-,1所示,它由下列主要部件组,成:,(1)床身床身1是磨床的基础支承件。,4,2025/6/13 周五,图6-1M1432B型万能外圆磨床外形图,1床身2工件头架3工作台4内圆磨具5砂轮架6尾座,5,2025/6/13 周五,二、机床的主要技术性能,外圆磨削直径,8,320 mm,图6-2M1432B型万能外圆磨床加工示意图,a)磨削外圆柱面b)磨削小锥度外圆锥面c)切入式磨削外圆锥面d)磨削内圆锥面,6,2025/6/13 周五,三、外圆磨床的典型加工方法,如图6,-,2所示,为M1432B型万能外圆磨床的几种典型加工方,法。,四、机床的机械传动系统,M1432B型万能外圆磨床各部件的运动由液压和机械传动装置来,实现。其中工作台纵向往复直线进给运动、砂轮架的快速前进和,后退运动、砂轮架自动周期进给运动、砂轮架丝杠螺母间隙消除,机构、尾座套筒伸缩运动以及工作台的液动与手动互锁机构等均,7,2025/6/13 周五,由液压传动配合机械装置来实现,其他运动由机械传动系统完成,。如图6,-,3所示,是机床的机械传动系统图。,1.工件头架主轴的圆周进给运动,工件头架主轴由双速电动机驱动,经轴间的一级带传动变,速,轴间的三级带传动变速和轴间的带传动,使头架,主轴获得25220 r/min的六种不同的转速。,2.砂轮架主轴的旋转主体运动,8,2025/6/13 周五,砂轮架主轴由5.5kW、1500r/min的主电动机驱动,经带传动使主轴,获得1600 r/min的高转速。,3.内圆磨具主轴的旋转主体运动,内圆磨具主轴由内磨装置上的1.1kW、3000 r/min的电动机驱动,经平带直接传动,更换带轮,可使主轴获得10000 r/min和15000 r/,min两种转速。,4.工作台的手动纵向直线移动,9,2025/6/13 周五,为了调整机床及磨削阶梯轴的台阶,还可用手轮,A,来操纵工作台的,手动纵向直线移动。,10,2025/6/13 周五,5.砂轮架的横向手动进给运动,砂轮架的横向手动进给运动由手轮,B,来操纵,分粗进给和细进给两,种。,11,2025/6/13 周五,第二节机床的液压传动系统,M1432B型万能外圆磨床的液压传动系统如图6,-,4所示。,一、机床液压系统的功用,1)实现磨床工作台的纵向往复直线运动。,2)实现工作台手动与液动的互锁。,3)砂轮架横向周期进给运动。,12,2025/6/13 周五,4)实现磨床砂轮架的横向快进和快退运动。,5)实现尾座套筒的液压退回运动。,6)砂轮架快进与尾座套筒退回运动的互锁。,7)内圆磨头工作与砂轮架快退运动的互锁。,8)消除砂轮架的丝杠、螺母间隙。,9)实现导轨及丝杠、螺母的润滑。,13,2025/6/13 周五,二、机床液压传动系统的工作原理,磨床工作台的纵向往复直线运动是磨削工件时的纵向进给,运动,它直接影响工件的加工精度和表面粗糙度,所以要求:,1)磨床工作台的纵向往复运动在起动、运动及制动时均应平稳,并,能无级调节运动速度。,2)磨削阶梯轴时,为了不使砂轮碰撞工件的台阶,要求每次换向应,在同一个轴向位置,即换向精度要高。,14,2025/6/13 周五,3)为了使沿工件全长的磨削量均匀,换向时在行程的两端应能作短,时间的停留,停留时间的长短应可调整,并可根据需要选择左停、,右停、两端均停或两端都不停的运动循环方式。,4)为了提高横向切入磨削工件的表面质量及提高磨削较短工件的,磨削效率,要求工作台应能作每分钟约100次以上的短距离1mm3,mm往复运动,即所谓“微量抖动”。,15,2025/6/13 周五,16,2025/6/13 周五,1.工作台的纵向往复直线运动,图6,-,4所示的开停阀处于右位(“开”的位置)工作,节流阀被打开,先导阀和换向阀的阀芯均处于右端位置,液压油泵输出的压力油,进入空心双杆液压缸的右腔,工作台向右运动。,2.工作台换向过程,机动阀和液动阀组成的行程控制式操纵箱是磨床工作台换向回路,中常采用的一种形式,它一般由机动阀作先导阀控制液动阀的运,17,2025/6/13 周五,动,而液动阀作为主换向阀对执行元件进行换向。,图6-5行程控制式操纵箱工作原理图,18,2025/6/13 周五,1)预制动工作台向右移动至预定位置时,其左挡块通过杠杆拨,动先导阀的阀芯向左移动,这时先导阀中部的右制动锥逐渐关小,液压缸的回油路5和16,工作台减速,实现预制动。,2)终制动当先导阀的阀芯左移至右环形槽将油路7和9连通。断,开油路9和15,左环形槽将油路8与14连通,断开油路6与8时,控制油,路切换,其油液的流动情况如下:,抖动缸的油路:,19,2025/6/13 周五,图6-6换向过程中液动阀油路的连接情况,a)阀芯第一次快跳后工作台停止运动b)工作台端点停留阶段结束,c)阀芯第二次快跳后工作台反向起动,20,2025/6/13 周五,3.工作台液动与手动的互锁,为了保证操作人员的安全,工作台运动时,手摇工作机构应脱开。,4.砂轮架的周期进给运动,砂轮架的周期进给运动是在工作台工作行程结束,反向起动之前,进行的。,1)双向进给图6,-,4所示为选择阀位于“双向进给”的位置,即砂,轮架在工件的两端均有进给。,21,2025/6/13 周五,2)左端进给选择阀位于左进位置。,3)右端进给选择阀位于右进位置,4)无进给选择阀位于无进给位置。,22,2025/6/13 周五,5.砂轮架快速进、退运动,磨削开始,砂轮架应快速趋近工件,以节省辅助时间;装卸工件或磨,削过程对工件进行测量时,砂轮架应快速后退,以确保安全。,6.尾座套筒的液压退回运动,尾座套筒平时工作时依靠弹簧力的作用而顶住工件,退回由脚踏,式二位三通阀(尾座阀)控制液压退回。,23,2025/6/13 周五,液压油泵输出的压力油经精滤油器过滤后,一路作为控制油液进,入先导阀,另一路进入润滑油稳定器作为润滑油,经固定节流孔,L,5,减压后,再经节流阀,L,6,、,L,7,和,L,8,分别进入V形导轨、平导轨和丝杠,螺母传动副等处进行润滑。,7.机床润滑及压力测量,24,2025/6/13 周五,第三节机床的主要结构,一、砂轮架,M1432B型万能外圆磨床砂轮架结构如图6,-,7所示。砂轮主轴部件,直接影响工件的精度和表面质量,应具有高的回转精度、刚度、,抗振性及耐磨性,是砂轮架部件的关键部分。,25,2025/6/13 周五,图6-7M1432B型万能外圆磨床砂轮架结构,1封口螺钉2锁紧螺钉3螺套4球头螺钉5轴瓦6密封圈7轴瓦支,承球头销,8砂轮主轴9轴承盖10销子11弹簧12螺钉13带轮,26,2025/6/13 周五,二、内圆磨具,图6,-,8所示是内圆磨具结构图,内圆磨具安装在支架的孔中,图,6,-,1中所示为工作位置。,图6-8M1432B型万能外圆磨床内圆磨具,1接长杆2、4套筒3弹簧,27,2025/6/13 周五,1)磨削内圆时,因砂轮直径大小受到限制,要达到足够的磨削线速,度,就要求砂轮轴具有很高的转速。因此,内圆磨具应保证高转速,下运转平稳,主轴轴承应有足够的刚度和寿命。目前采用平带传,动或内联原动机传动内圆磨具主轴。图6,-,8中的主轴前、后轴承,各用两个P5级精度的角接触球轴承,用弹簧3通过套筒2和4进行预,紧。,2)当被磨削内孔的长度不同时,接长杆1可以更换。但由于受结构,的限制,接长杆轴颈较细而悬伸又较长,因此刚度较差,是内圆磨具,中刚度最薄弱的环节。为了克服这个缺点,某些专用磨床的内圆,磨具常改成固定轴形式。,28,2025/6/13 周五,三、工件头架,图6,-,9所示是工件头架的装配图。,29,2025/6/13 周五,四、尾座,如图6,-,10所示,是M1432B型万能外圆磨床尾座结构图。,30,2025/6/13 周五,图6-10M1432B型万能外圆磨床尾座结构,1顶尖2套筒3密封盖4、7体壳5弹簧6丝杠8拨杆9销子,10螺母,11手轮12活塞13拨杆14小轴15套16手柄17T形螺钉,31,2025/6/13 周五,五、横向进给机构,图6,-,11是M1432B型万能外圆磨床的横向进给机构,用于实现砂轮架的横向工作进给、调整位移和快速进退,以确定砂轮和工件的相对位置,控制工件尺寸等。,32,2025/6/13 周五,六、工作台,如图6,-,12所示,M1432B型万能外圆磨床工作台由上台面6和,下台面5组成。,33,2025/6/13 周五,图6-12M1432B型万能外圆磨床工作台,1、2压板3a右行程挡块3b左行程挡块4液压缸5下台面6上台面,7销轴8齿条9螺母10销轴11螺杆12千分表13刻度尺,34,2025/6/13 周五,第四节机床的电气控制原理,一、主控制电路,主电路有五台电动机M,1,、M,2,、M,3,、M,4,和M,5,M,1,为外圆磨砂,轮电动机,M,2,为头架电动机,M,3,为液压油泵电动机,M,4,为内圆,磨砂轮电动机,M,5,为冷却泵电动机。,35,2025/6/13 周五,二、控制电路,由图6,-,13的右部分可看出,控制电路的控制电源是经变压器,TC将交流380V降压为交流110V,熔断器FU,5,用作控制电路的,短路保护。,1.外圆磨削,内圆磨具支架没有翻下,行程开关SQ,2,处于外圆磨砂轮工作情况下,外圆磨砂轮电动机M,1,、头架电动机M,2,、冷却泵电动机M,5,的工作,情况如下:,36,2025/6/13 周五,37,2025/6/13 周五,2.内圆磨削,内圆磨具支架翻下,行程开关SQ,2,被压下而处于内圆磨砂轮工作情,况下,电磁铁YA通电吸合,锁住了砂轮架快速进退手柄,使砂轮架无,法运动。,三、照明电路与信号电路,照明电路电源是经变压器TC将交流380V电压降至交流24V,熔断器FU,4,用于短路保护,开关S用来控制照明灯EL。,38,2025/6/13 周五,
