关于常用几种防水材料的特点比较.doc

中昌大厦游泳池、积水坑、排水沟、消防水池
防水材料特性比较

SBS沥青卷材
聚氨酯涂料
丙纶防水卷材
JS防水涂料
水泥基结晶
简述
采用SBS橡胶掺入沥青中对沥青进行改性，以它为浸渍涂盖层，聚酯纤维、玻纤、聚乙烯膜等为胎基，表面撒布彩细砂、PE膜、片石等加工而成
系双组份反应型粘稠状液态物质，由含异氰酸酯的预聚体A组份和以填充料、改性剂、固化剂组成的B组份组成，使用时按比例搅拌均匀经反应固化而成为富有弹性的橡胶膜
其芯层（主防水层）使用线型低密度聚乙烯或其共混改性材料加入抗老化剂、稳定剂、助粘剂等制成，表面增强层用纺粘法丙纶长丝（或涤纶长丝）无纺布，芯层与表面增强层采用热熔直压工艺复合成型，辅以高速混合、热熔、均质、挤出、展平、速冷、整形等工艺完成。属于合成高分子防水卷材
由有机高分子液料和无机粉料复合而成，融合了有机材料弹性高和无机材料耐久性好的特点，涂覆后形成高强坚韧的防水涂膜由
水泥基渗透结晶型防水材料（英文缩写CCCW）系由普通硅酸盐水泥、石英砂等为基材，掺入活性化学物质组成的一种新型刚性防水材料。
特点
1、耐高温和低温柔性较好，尤其是低温柔性，故适合高寒地区、高温地区，使用广泛；
2、原材料来源广泛，价格便宜，厚度厚；
3、沥青为主要材料，后期收缩比高分子卷材小，不容易出现拉裂卷材现象
1、弹性较好，延伸能力大，能适应一定的基层变形；
2、温度适应性好
（-30℃～150℃）；
3、 双组份施工，配合比要严格控制；

抗渗能力强、抗拉强度高、低温柔性好、摩擦系数大（表面粗糙）、耐根系穿刺；
1、适用性强，防水涂料在固化前呈粘稠状液态.因此,施工时,形成无接缝的完整的防水膜；形成的防水膜有较大的延伸性、耐水性和耐侯性，能适应基层裂缝的微小的变化。
2、使用时无需加热,既减少环境污染，改善劳动条件。施工工期短。
3、无毒环保。
4、综合造价低。
5、性能卓越，涂布的防水涂料，既是防水层的主体材料,又是胶粘剂，故粘结质量容易保证,维修也比较简便。
可以用作涂料，或作防水剂掺入混凝土中以增强其抗渗性能。其作用机理是材料中的组分遇水形成不溶于水的结晶体，填塞毛细孔道，从而使混凝土致密防水

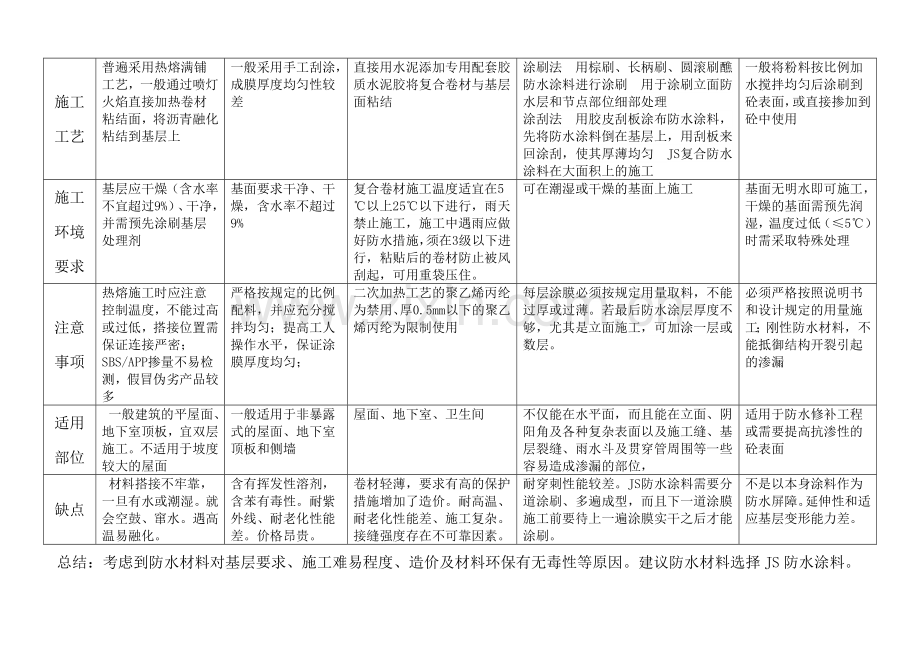

施工
工艺
普遍采用热熔满铺工艺，一般通过喷灯火焰直接加热卷材粘结面，将沥青融化粘结到基层上
一般采用手工刮涂，成膜厚度均匀性较差
直接用水泥添加专用配套胶质水泥胶将复合卷材与基层面粘结
涂刷法 用棕刷、长柄刷、圆滚刷醮防水涂料进行涂刷 用于涂刷立面防水层和节点部位细部处理
涂刮法 用胶皮刮板涂布防水涂料，先将防水涂料倒在基层上，用刮板来回涂刮，使其厚薄均匀 JS复合防水涂料在大面积上的施工
一般将粉料按比例加水搅拌均匀后涂刷到砼表面，或直接掺加到砼中使用
施工环境要求
基层应干燥（含水率不宜超过9%）、干净，并需预先涂刷基层处理剂
基面要求干净、干燥，含水率不超过9%
复合卷材施工温度适宜在5℃以上25℃以下进行，雨天禁止施工，施工中遇雨应做好防水措施，须在3级以下进行，粘贴后的卷材防止被风刮起，可用重袋压住。
可在潮湿或干燥的基面上施工
基面无明水即可施工，干燥的基面需预先润湿，温度过低（≤5℃）时需采取特殊处理
注意事项
热熔施工时应注意控制温度，不能过高或过低，搭接位置需保证连接严密；SBS/APP掺量不易检测，假冒伪劣产品较多
严格按规定的比例配料，并应充分搅拌均匀；提高工人操作水平，保证涂膜厚度均匀；
二次加热工艺的聚乙烯丙纶为禁用、厚0.5mm以下的聚乙烯丙纶为限制使用
每层涂膜必须按规定用量取料，不能过厚或过薄。若最后防水涂层厚度不够，尤其是立面施工，可加涂一层或数层。
必须严格按照说明书和设计规定的用量施工；刚性防水材料，不能抵御结构开裂引起的渗漏
适用部位
一般建筑的平屋面、地下室顶板，宜双层施工。不适用于坡度较大的屋面
一般适用于非暴露式的屋面、地下室顶板和侧墙
屋面、地下室、卫生间
不仅能在水平面，而且能在立面、阴阳角及各种复杂表面以及施工缝、基层裂缝、雨水斗及贯穿管周围等一些容易造成渗漏的部位，
适用于防水修补工程或需要提高抗渗性的砼表面
缺点
材料搭接不牢靠，一旦有水或潮湿。就会空鼓、窜水。遇高温易融化。
含有挥发性溶剂，含苯有毒性。耐紫外线、耐老化性能差。价格昂贵。
卷材轻薄，要求有高的保护措施增加了造价。耐高温、耐老化性能差、施工复杂。接缝强度存在不可靠因素。
耐穿刺性能较差。JS防水涂料需要分道涂刷、多遍成型，而且下一道涂膜施工前要待上一遍涂膜实干之后才能涂刷。
不是以本身涂料作为防水屏障。延伸性和适应基层变形能力差。
总结：考虑到防水材料对基层要求、施工难易程度、造价及材料环保有无毒性等原因。建议防水材料选择JS防水涂料。
