11 电作业和通风防尘

11.1 供风和供水

空气压缩机站设备才能应满足同时工作的各种风动机具耗风量和足够的风压。
空气压缩机站应设在洞口附近并宜靠近变电站应有防水、降温、保温和防雷击设施。
供水方案的选择及设备的配置应符合以下要求：
水源的水量应满足工程和生活用水的需要。有高山自然水源时应蓄水利用水池高度应能保证洞内用水点的水压。
水池的容量应有一定的储藏量保证洞内外集中用水的需要。
采用机械站供水时应有备用的抽水机。
充分利用洞内地下水源通过高压水箱送到工作面。
工程和生活用水使用前必须经过水质鉴定合格者才可使用。
隧道工作面使用风压应不小于0.5MPa水压不小于0.3MPa。
高压风、水路的安装使用应符合以下要求：
路应敷设平顺接头严不漏风不漏水。
洞内风、水路宜敷设在电缆电线相对的一侧并不得阻碍运输不影响边沟施工。
11.1.6.3 洞外地段当风长度超过500m温度变化较大时宜安装伸缩器；靠近空气压缩机150m以内风的法兰盘接头宜用石棉衬垫。
在空气压缩机站和水池总输上必须设总闸阀；主上每隔300～500m应分装闸阀。高压风长度大于1000m时应在路最低处设置油水别离器定时放出中的积油和水。
路前端至开挖面宜保持30m间隔 并用高压软连接分风器和分水器通往上导坑开挖面使用的软长度不宜大于50m。
分风器、分水器与凿岩机间连接的胶皮长度不宜大于10m上导坑、马口、挖底地段不宜大于15m。
风、水路使用中应有专人负责检查、养护；冬季应注意道保温。

11.2 供 电 与 照 明

隧道供电电压应符合以下要求：
(1)应采用400/230V三相四线系统两端供电；
(2)动力设备应采用三相380V；
(3)隧道照明成洞段和不作业地段可用220V瓦斯地段不得超过110V一般作业地段不宜大于36V手提作业灯为12～24V；
(4)选用的导线截面应使线路末端的电压降不得大于10；36V及24V线不得大于5。
11.2.2 变压器容量应按电气设备总用电量确定。当单台电动设备容量超过变压器容量1/3时应适当考虑增加起动附加容量。
洞外变电站宜设在洞口附近并应靠近负荷集中地点和设在电源来线一侧。

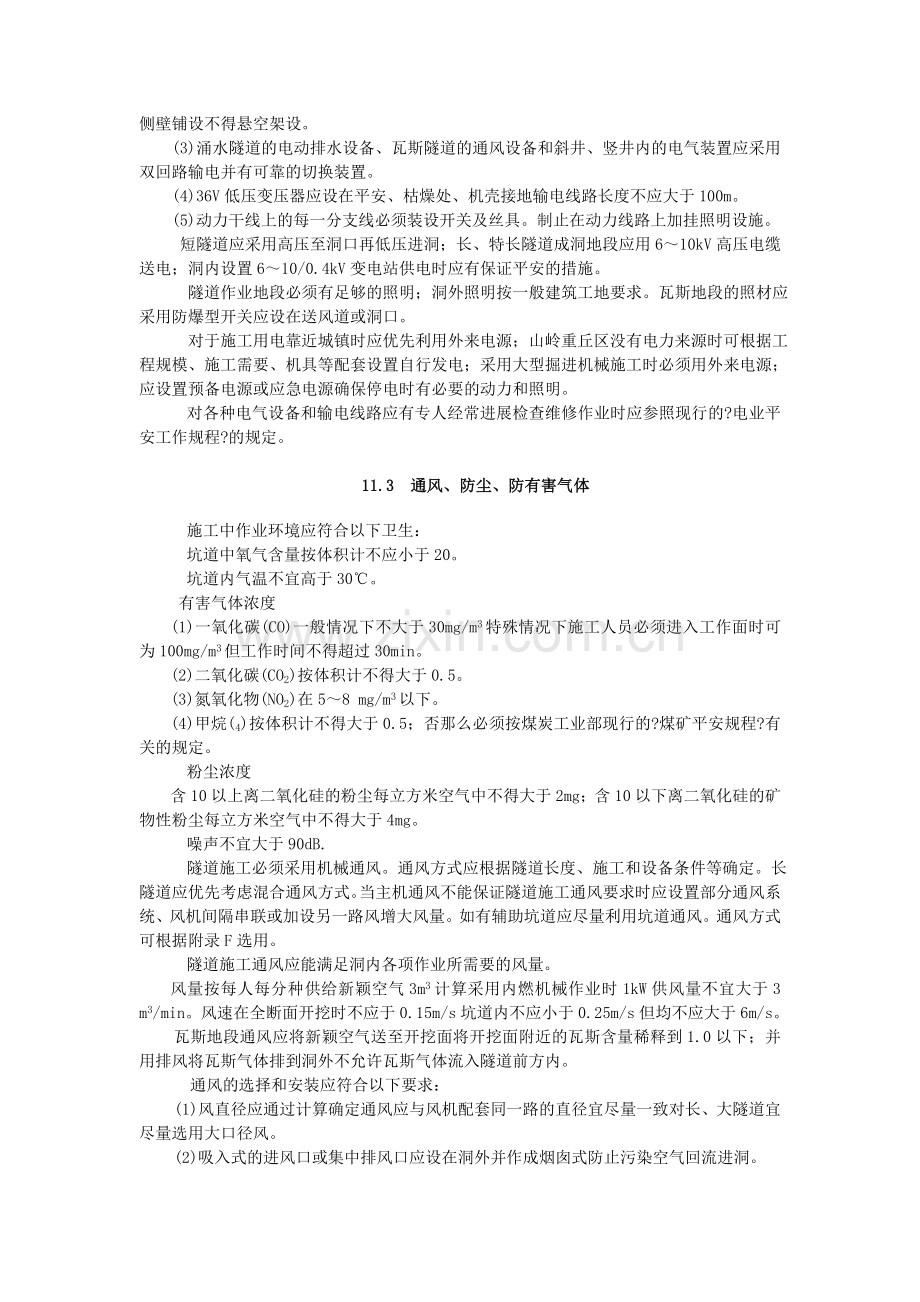

供电线路布置和安装应符合以下要求：
(1)成洞地段固定的电线路应使用绝缘良好胶皮线架设；施工地段的临时电线路宜采用橡套电缆；竖井、斜井宜使用铠装电缆；瓦斯地段的输电线必须使用封电缆不得使用皮线。
(2)照明和动力线路安装在同一侧时必须分层加设。电线悬挂高度距人行地面的间隔 110V以下时不应小于2m400V时应大于2.5m6～10kV时不应小于3.5m。瓦斯地段的电缆应沿侧壁铺设不得悬空架设。
(3)涌水隧道的电动排水设备、瓦斯隧道的通风设备和斜井、竖井内的电气装置应采用双回路输电并有可靠的切换装置。
(4)36V低压变压器应设在平安、枯燥处、机壳接地输电线路长度不应大于100m。
(5)动力干线上的每一分支线必须装设开关及丝具。制止在动力线路上加挂照明设施。
短隧道应采用高压至洞口再低压进洞；长、特长隧道成洞地段应用6～10kV高压电缆送电；洞内设置6～10/0.4kV变电站供电时应有保证平安的措施。
隧道作业地段必须有足够的照明；洞外照明按一般建筑工地要求。瓦斯地段的照材应采用防爆型开关应设在送风道或洞口。
对于施工用电靠近城镇时应优先利用外来电源；山岭重丘区没有电力来源时可根据工程规模、施工需要、机具等配套设置自行发电；采用大型掘进机械施工时必须用外来电源；应设置预备电源或应急电源确保停电时有必要的动力和照明。
对各种电气设备和输电线路应有专人经常进展检查维修作业时应参照现行的?电业平安工作规程?的规定。

11.3 通风、防尘、防有害气体

施工中作业环境应符合以下卫生：
坑道中氧气含量按体积计不应小于20。
坑道内气温不宜高于30℃。
有害气体浓度
(1)一氧化碳(CO)一般情况下不大于30mg/m3特殊情况下施工人员必须进入工作面时可为100mg/m3但工作时间不得超过30min。
(2)二氧化碳(CO2)按体积计不得大于0.5。
(3)氮氧化物(NO2)在5～8 mg/m3以下。
(4)甲烷(4)按体积计不得大于0.5；否那么必须按煤炭工业部现行的?煤矿平安规程?有关的规定。
粉尘浓度
含10以上离二氧化硅的粉尘每立方米空气中不得大于2mg；含10以下离二氧化硅的矿物性粉尘每立方米空气中不得大于4mg。
噪声不宜大于90dB.
隧道施工必须采用机械通风。通风方式应根据隧道长度、施工和设备条件等确定。长隧道应优先考虑混合通风方式。当主机通风不能保证隧道施工通风要求时应设置部分通风系统、风机间隔串联或加设另一路风增大风量。如有辅助坑道应尽量利用坑道通风。通风方式可根据附录F选用。
隧道施工通风应能满足洞内各项作业所需要的风量。
风量按每人每分种供给新颖空气3m3计算采用内燃机械作业时1kW供风量不宜大于3 m3/min。风速在全断面开挖时不应于0.15m/s坑道内不应小于0.25m/s但均不应大于6m/s。
瓦斯地段通风应将新颖空气送至开挖面将开挖面附近的瓦斯含量稀释到1.0以下；并用排风将瓦斯气体排到洞外不允许瓦斯气体流入隧道前方内。
通风的选择和安装应符合以下要求：
(1)风直径应通过计算确定通风应与风机配套同一路的直径宜尽量一致对长、大隧道宜尽量选用大口径风。
(2)吸入式的进风口或集中排风口应设在洞外并作成烟囱式防止污染空气回流进洞。
(3)通风靠近开挖面的间隔 应根据详细情况压入式通风的送风口距开挖面不宜大于15m排风式风吸风口不宜大于5m。
(4)采用混合通风方式时当一组风机向前挪动另一组风机的路应相应接长并始终保持两组道相邻端交织20～30m。部分通风时排风式风的出风口应引入主循环的回中。
(5)通风的安装应做到平顺、接头严、弯半径不小于风直径的3倍。
(6)通风如有破损必须及时修理或更换。
(7)压风应采用软质橡胶吸风应采用硬质金属或玻璃钢。
通风机的安装与使用应符合以下要求：
(1)应按照通风设计要求安装主风机。洞内辅助风机应安装在新颖中。
(2)通风机应装有装置当发生故障时能自动停机。
(3)通风机应有适当的备用量宜为计算才能的50。
应定测试通风的风量、风速、风压检查通风设备的供风才能和动力消耗。
11.3.7 隧道施工应采取通风、洒水等防尘措施搞好个人防护并定测试粉尘和有害气体的浓度。
