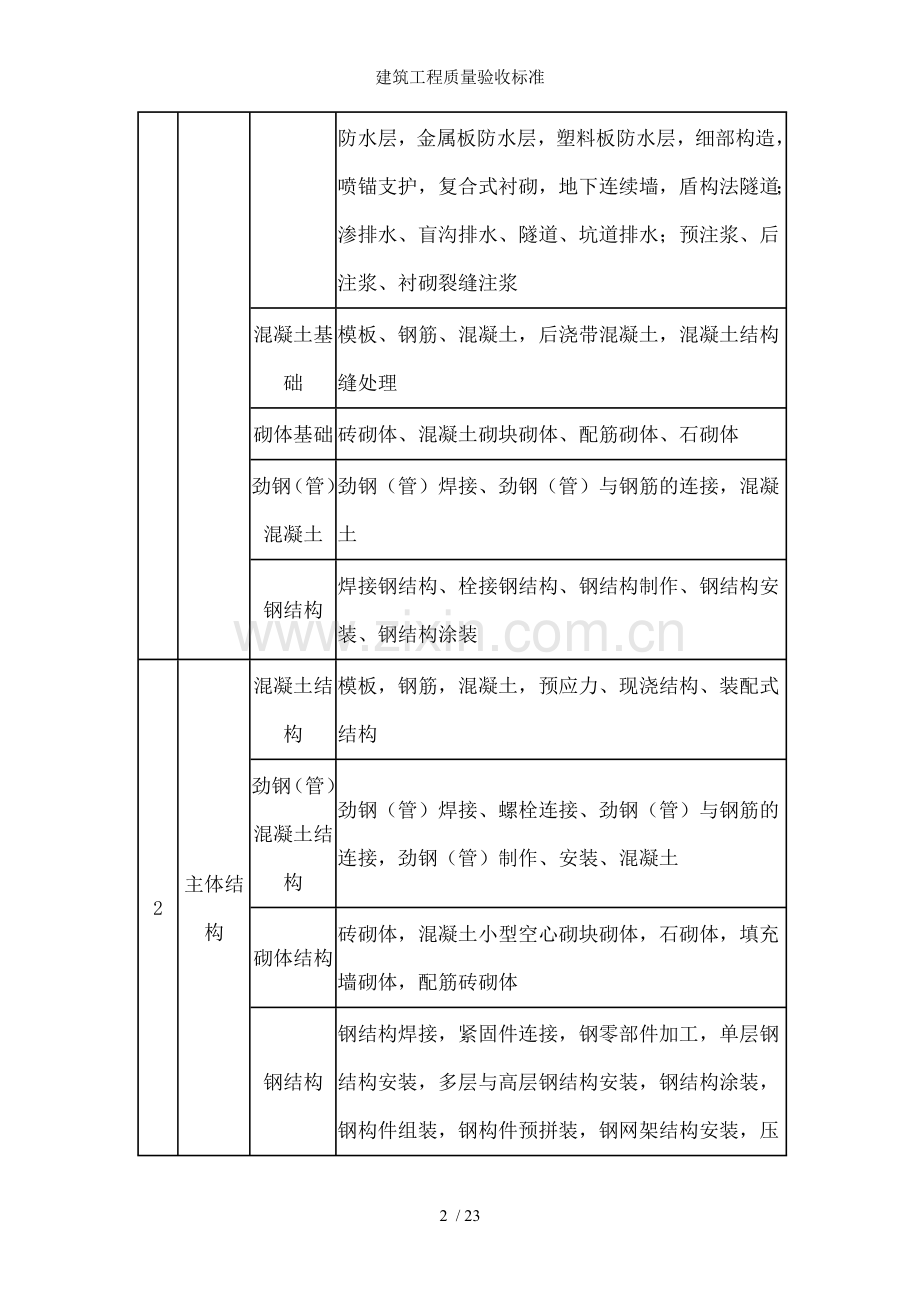

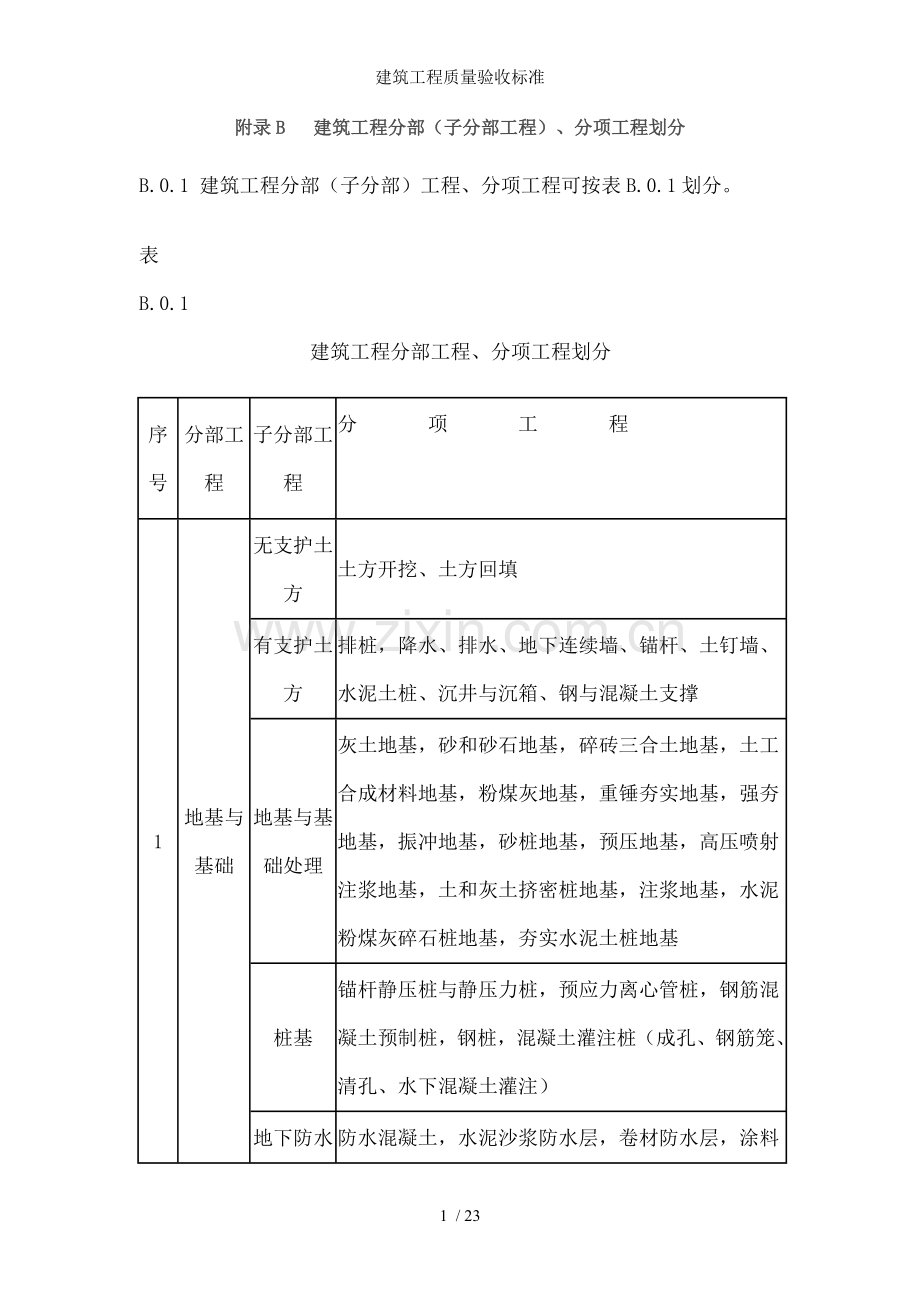

建筑工程质量验收标准附录B 建筑工程分部（子分部工程）、分项工程划分 B.0.1 建筑工程分部（子分部）工程、分项工程可按表B.0.1划分。表 B.0.1 建筑工程分部工程、分项工程划分序号分部工程子分部工程分项工程 1 地基与基础无支护土方土方开挖、土方回填有支护土方排桩，降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井与沉箱、钢与混凝土支撑地基与基础处理灰土地基，砂和砂石地基，碎砖三合土地基，土工合成材料地基，粉煤灰地基，重锤夯实地基，强夯地基，振冲地基，砂桩地基，预压地基，高压喷射注浆地基，土和灰土挤密桩地基，注浆地基，水泥粉煤灰碎石桩地基，夯实水泥土桩地基桩基锚杆静压桩与静压力桩，预应力离心管桩，钢筋混凝土预制桩，钢桩，混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）地下防水防水混凝土，水泥沙浆防水层，卷材防水层，涂料防水层，金属板防水层，塑料板防水层，细部构造，喷锚支护，复合式衬砌，地下连续墙，盾构法隧道；渗排水、盲沟排水、隧道、坑道排水；预注浆、后注浆、衬砌裂缝注浆混凝土基础模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理砌体基础砖砌体、混凝土砌块砌体、配筋砌体、石砌体劲钢（管）混凝土劲钢（管）焊接、劲钢（管）与钢筋的连接，混凝土钢结构焊接钢结构、栓接钢结构、钢结构制作、钢结构安装、钢结构涂装 2 主体结构混凝土结构模板，钢筋，混凝土，预应力、现浇结构、装配式结构劲钢（管）混凝土结构劲钢（管）焊接、螺栓连接、劲钢（管）与钢筋的连接，劲钢（管）制作、安装、混凝土砌体结构砖砌体，混凝土小型空心砌块砌体，石砌体，填充墙砌体，配筋砖砌体钢结构钢结构焊接，紧固件连接，钢零部件加工，单层钢结构安装，多层与高层钢结构安装，钢结构涂装，钢构件组装，钢构件预拼装，钢网架结构安装，压型金属板木结构方木和原木结构、胶合木结构、轻型木结构、木构件防护网架与索膜结构网架制作、网架安装、索膜安装、网架防火、防腐涂料 3 建筑装饰装修地面整体面层：基层、水泥混凝土面层、水泥沙浆面层、水磨石面层、防油渗面层、水泥钢（铁）屑面层、不发火（防爆的）面层；板块面层：基层、砖面层陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖面层）、大理石面层和花岗岩面层，预制板块面层（预制水泥混凝土、水磨石板块面层）、料石面层（条石、块石面层）、塑料板面层、活动地板面层、地毯面层；木竹面层：基层、实木地板面层（条材、块材面层）、实木复合地板面层（条材、块材面层）、中密度（强化）复合地板面层（条材面层）、竹地板面层抹灰一般抹灰、装饰抹灰、清水砌体勾缝门窗木门窗制作与安装、金属门窗安装、塑料门窗安装、特种门安装、门窗玻璃安装吊顶暗龙骨吊顶、明龙骨吊顶轻质隔墙板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙饰面板（砖）饰面板安装、饰面板粘贴幕墙玻璃幕墙、金属幕墙、石材幕墙涂饰水性涂料涂饰、溶剂型涂料涂饰、美术涂饰裱糊与软包裱糊、软包细部橱柜制作与安装，窗帘盒、窗台板和暖气罩制作与安装，门窗套制作与安装，护栏和扶手制作与安装，花饰制作与安装 4 建筑屋面卷材防水屋面保温层，找平层，卷材防水层，细部构造涂膜防水层保温层，找平层，涂膜防水层，细部构造刚性防水屋面细石混凝土防水层，密封材料嵌缝，细部构造瓦屋面平瓦屋面，油毡瓦屋面，金属瓦屋面，细部构造隔热屋面架空屋面，蓄水屋面，种植屋面 5 建筑给水、排水与采暖室内给水系统给水管道与配件安装、室内消火栓系统安装、给水设备安装（屋面水箱）、管道防腐、绝热（每层）室内排水系统排水管道与配件安装、雨水管道与配件安装室内热水供应系统管道与配件安装、辅助设备安装、防腐、绝热卫生器具安装卫生器具安装、卫生器具给水配件安装、卫生器具排水器具安装室内采暖系统管道与配件安装、辅助设备与散热器安装、金属辐射板安装、低温热水地板辐射采暖系统安装、系统水压试验与调试、防腐、绝热室外给水管网给水管道安装、消防水泵结合器与室外消火栓安装、管沟与井室室外排水管网排水管道安装、排水管沟与井池室外供热管网管道与配件安装、系统水压试验与调试、防腐、绝热建筑中水系统与游泳池系统建筑中水系统管道与辅助设备安装、游泳池水系统安装供热锅炉与辅助系统安装锅炉安装、辅助设备与管道安装、安全附件安装、烘炉、煮炉和试运行、换热站安装、防腐、绝热 6 建筑电气室外电气架空线路与杆上电气设备安装，变压器与箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）与控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装变配电室变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设供电干线裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）与安装，低压电动机、电加热器与电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线、电缆导管和线槽敷设（梁板时），电线、电缆穿管和线槽敷线（砌体时），槽板配线，钢索配线，电缆头制作、导线连接和线路电气试验（桥架），普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行备用和不间断电源安装成套配电柜，控制柜（屏、台）和动力、照明配电箱（盘）安装，柴油发电机组安装，不间断电源的其他功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装防雷与接地安装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装 7 智能建筑通信网络系统通信系统、卫星与有线电视系统、公共广播系统办公自动化系统计算机网络系统、信息平台与办公自动化应用软件、网络安全系统建筑设备监控系统空调与通风系统、变配电系统、照明系统、给排水系统、热源与热交换系统、冷却与冷却系统、电梯和自动扶梯系统、中央管理工作站与操作分站、子系统通信接口火灾报警与消防联动系统火灾和可燃气体探测系统、火灾报警控制系统、消防联动系统安全防范系统电视监控系统、入侵警报系统、巡更系统、出入口控制（门禁）系统、停车管理系统综合布线系统缆线敷设与终接、机柜、机架、配线架的安装、信息插座和光缆芯线终端的安装智能化集成系统集成系统网络、实时数据库、信息安全、功能接口电源与接地智能建筑电源、防雷与接地环境空间环境、室内空调环境、视觉照明环境、电磁环境住宅（小区）智能化系统火灾自动报警与消防联动系统、安全防范系统（含电视监控系统、入侵报警系统、巡更系统、门禁系统、楼寓对讲系统、住户对讲呼救系统、停车管理系统）、物业管理系统（多表现场计量与与远程传输系统、建筑设备监控系统、公共广播系统、小区网络与信息服务系统、物业办公自动化系统）、智能家庭信息平台 8 通风与空调送排风系统风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装，风管与设备防腐；风机安装；系统调试防排烟系统风管与配件制作；部件制作；风管系统安装；防排烟风口、常闭正压风口与设备安装；风管与设备防腐；风机安装；设备调试防尘系统风管与配件制作；部件制作；风管系统安装；除尘器与排污设备安装；风管设备防腐；风机安装；设备调试空调风系统风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；系统调试净化空调系统风管与配件制作；部件制作；风管系统安装；空气处理设备安装；消声设备制作与安装；风管与设备防腐；风机安装；风管与设备绝热；高效过滤器安装；系统调试制冷设备系统制冷机组安装；制冷剂管道与设备安装；制冷附属设备安装；管道与设备的防腐与绝热；系统调试空调水系统管道冷热（媒）水系统安装；冷却水系统安装；冷凝水系统安装；阀门与部件安装；冷却塔安装；水泵与附属设备安装；管道与设备的防腐与绝热；系统调试 9 电梯电力驱动的曳引式或强制式电梯安装工程设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿箱，对重（平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收液压电梯安装工程设备进场验收，土建交接检验，液压系统，导轨，门系统，轿箱，平衡重，安全部件，悬挂装置，随行电缆，电气装置，整机安装验收自动扶梯、自动人行道安装工程设备进场验收，土建交接检验，整机安装验收返回　附录C 室外工程划分 C.0.1 室外工程（子单位）工程和分部工程可按表C.0.1 划分。表 C.0.1 室外工程划分单位工程子单位工程分部（子分部）工程室外建筑环境附属建筑车棚、围墙、大门、挡土墙、垃圾收集站室外环境建筑小品、道路、亭台、连廊、花坛、场平绿化室外安装给排水与采暖室外给水系统、室外排水系统、室外供热系统电气室外供电系统、室外照明系统　附录 G 单位（子单位）工程质量竣工验收记录 G.0.1 单位（子单位）工程质量验收应按表 G.0.1-1 记录，表 G.0.1-1 为单位工程验收的汇总表与附录F的表 F.0.1 和表 G.0.1-2 ～ G.0.1-4 配合使用.表 G.0.1-2 为单位(子单位)工程质量控制资料核查记录,表 G.0.1-3 为单位(子单位)工程安全和功能检验资料核查与主要功能抽查记录,表 G.0.1-4 为单位(子单位)工程观感质量检查记录。表 G.0.1-1 验收记录由施工单位填写，验收结论由监理（建设）单位填写。综合验收结论由参加验收各方共同商定，建设单位填写，应对工程质量是否符合设计和规范要求与总体质量水平作出评价。表 G.0.1-1 单位（子单位）工程质量竣工验收记录工程名称结构形式层数/建筑面积施工单位技术负责人开工日期项目经理项目技术负责人竣工日期序号项目验收记录验收结论 1 分部工程共分部，经查分部，符合标准与设计要求分部 2 质量控制资料核查共项，经查符合要求项，经核定符合规范要求项 3 安全和主要使用功能核查与抽查结果共项，经查符合要求项，共抽查项，符合要求项，经返工处理符合要求项 4 观感质量验收共抽查项，符合要求项，不符合要求项 5 综合验收结论　参加验收单位建设单位监理单位施工单位设计单位　（公章）　单位（项目）负责人年月日　（公章）　总监理工程师年月日　（公章）　单位负责人年月日　（公章）　单位（项目）负责人年月日　表 G.0.1-2 单位（子单位）工程质量控制资料核查记录工程名称　施工单位　序号项目资料名称份数核查意见核查人 1 建筑与结构图纸会审、设计变更、洽商记录 2 工程定位测量、放线记录 3 原材料出厂合格证书与进场检（试）验报告 4 施工试验报告与见证检测报告 5 隐蔽工程验收表 6 施工记录 7 预制构件、预拌混凝土合格证 8 地基、基础、主体结构检验与抽样检测资料 9 分项、分部工程质量验收记录 10 工程质量事故与事故调查处理资料 11 新材料、新工艺施工记录 12 1 给排水与采暖图纸会审、设计变更、洽商记录 2 材料、配件出厂合格证与进场检（试）验报告 3 管道、设备强度试验、严密性试验记录 4 隐蔽工程验收表 5 系统清洗、灌水、通水、通球试验记录 6 施工记录 7 分项分部工程质量验收记录 8 1 建筑电气图纸会审、设计变更、洽商记录 2 材料设备出厂合格证书与进场检（试）验报告 3 设备调试记录 4 接地、绝缘电阻测试记录 5 隐蔽工程验收表 6 施工记录 7 分项、分部工程质量验收记录 8 1 通风与空调图纸会审、设计变更、洽商记录 2 材料、设备出厂合格证书与进场检（试）验报告 3 制冷、空调、水管道强度试验、严密性试验记录 4 隐蔽工程验收表 5 制冷设备运行调试记录 6 通风、空调系统调试记录 7 施工记录 8 分项、分部工程质量验收记录 9 1 电梯图纸会审、设计变更、洽商记录 2 设备出厂合格证书与开箱检验记录 3 隐蔽工程验收表 4 施工记录 5 接地、绝缘电阻测试记录 6 负荷试验、安全装置检查记录 7 分项、分部工程质量验收记录 8 1 建筑智能化图纸会审、设计变更、洽商记录、竣工图与设计说明 2 材料、设备出厂合格证与技术文件与进场检（试）验报告 3 隐蔽工程验收表 4 系统功能测定与设备调试记录 5 系统技术、操作和维护手册 6 系统管理、操作人员培训记录 7 分项、分部工程质量验收记录 8 结论：　总监理工程师施工单位项目经理年月日（建设单位项目负责人）年月日返回　表 G.0.1-3 单位（子单位）工程安全和功能检验资料核查与主要功能抽查记录工程名称　施工单位　　　　序号项目资料名称份数核查意见抽查结果核查（抽查）人 1 建筑与结构屋面淋水试验记录 2 地下室防水效果检查记录 3 有防水要求的地面蓄水试验记录 4 建筑物垂直度、标高、全高测量记录 5 抽气（风）道检查记录 6 幕墙与外窗气密性、水密性、耐风压检测报告 7 建筑物沉降观测测量记录 8 节能、保温测试记录 9 室内环境检测报告 10 1 给排水与采暖给水管道通水试验记录 2 暖气管道、散热器压力试验记录 3 卫生器具满水试验记录 4 消防管道、燃气管道压力试验记录 5 排水干管通球试验记录 6 1 电气照明全负荷试验记录 2 大型灯具牢固性试验记录 3 避雷接地电阻测试记录 4 线路、插座、开关接地检验记录 5 1 通风与空调通风、空调系统试运行记录 2 风量、温度测试记录 3 洁净室洁净度测试记录 4 制冷机组试运行调试记录　 5 1 电梯电梯运行记录 2 电梯安全装置检测报告 1 智能建筑系统试运行记录 2 系统电源与接地检测报告 3 结论：　总监理工程师施工单位项目经理年月日（建设单位项目负责人）年月日返回表 G.0.1-4 单位（子单位）工程观感质量检查记录工程名称施工单位序号项目抽查质量状况质量评价好一般差 1 建筑与结构室外墙面 2 变形缝 3 水落管、屋面 4 室内墙面 5 室内顶棚 6 室内地面 7 楼梯、踏步、护栏 8 门窗 1 给排水与采暖管道接口、坡度、支架 2 卫生器具、支架、阀门 3 检查口、扫除口、地漏 4 散热器、支架 1 建筑电气配电箱、盘、板、接线盒 2 设备器具、开关、插座 3 防雷、接地 1 通风与空调风管、支架 2 风口、风阀 3 风机、空调设备 4 阀门、支架 5 水泵、冷却塔 6 绝热 1 电梯运行、平层、开关门 2 层门、信号系统 3 机房 1 智能建筑机房设备安装与布局 2 现场设备安装 3 观感质量综合评价检查结论　总监理工程师施工单位项目经理年月日（建设单位项目负责人）年月日 23 / 23
