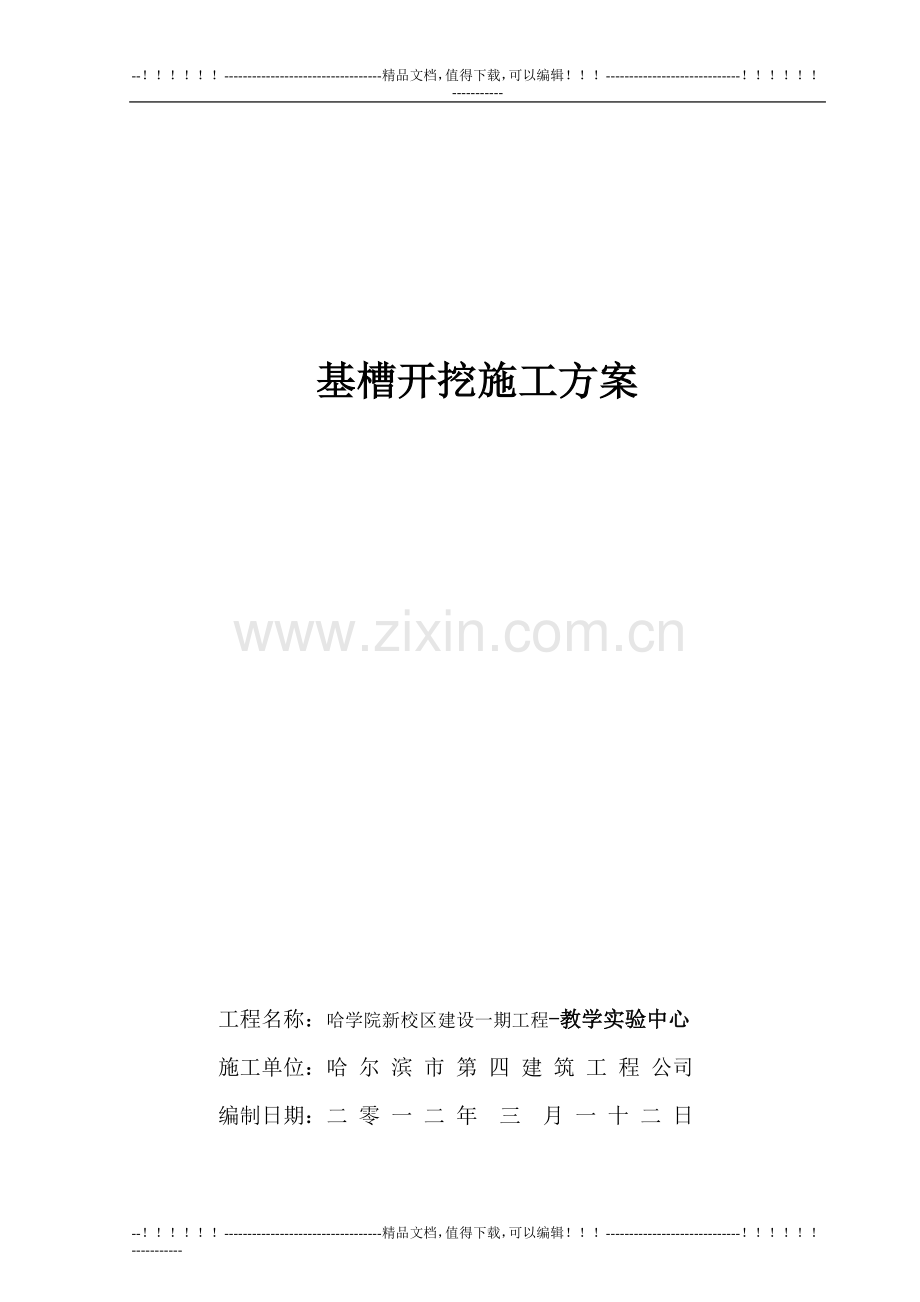

基槽开挖施工方案

工程名称：哈学院新校区建设一期工程-教学实验中心
施工单位：哈 尔 滨 市 第 四 建 筑 工 程 公司
编制日期：二 零 一 二 年 三 月 一 十 二 日

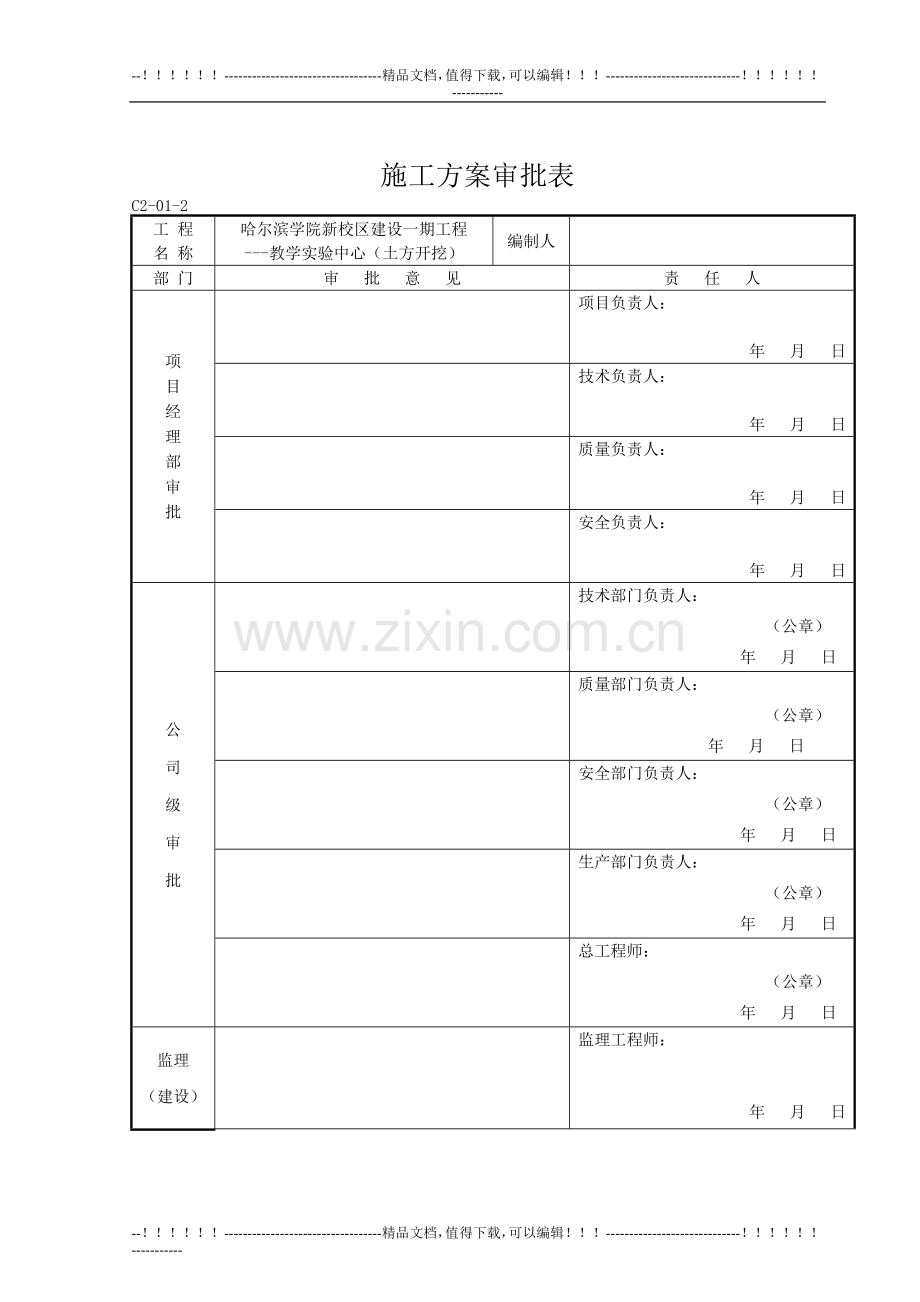

施工方案审批表
C2-01-2
工 程
名 称
哈尔滨学院新校区建设一期工程
---教学实验中心（土方开挖）
编制人

部 门
审 批 意 见
责 任 人
项目经理部审批

项目负责人：

年 月 日

技术负责人：

年 月 日

质量负责人：

年 月 日

安全负责人：

年 月 日
公司级审批

技术部门负责人：
（公章）
年 月 日

质量部门负责人：
（公章）
年 月 日

安全部门负责人：
（公章）
年 月 日

生产部门负责人：
（公章）
年 月 日

总工程师：
（公章）
年 月 日
监理
（建设）
单位
审批

监理工程师：

年 月 日

总监理工程师：
（建设单位项目负责人）
（公章）

年 月 日

--！！！！！！----------------------------------精品文档，值得下载，可以编辑！！！-----------------------------！！！！！！-----------
目 录
第一章 工程概况 4
第二章 编制依据 5
第三章 施工总体部署 5
一、安全生产、文明施工目标 5
二、质量目标 5
三、消防、保卫工作目标 5
四、施工组织机构及管理体系 5
五、施工部署 7
第四章 施工方案、方法、技术措施 8
一、施工方案 8
二、施工方法与技术措施 8
第五章 施工质量保证措施 9
一、质量保证体系 9
二、组织保证体系 9
第五章 施工安全技术措施 11
第六章 防止扬尘、大气污染措施 13
第七章 防止扰民措施 13

第一章 工程概况
总体概况
1
工程名称
哈尔滨学院新校区建设一期工程-----教学实验中心
2
工程地址
哈尔滨市南岗区中兴大道74号
3
建设单位
哈尔滨学院
4
设计单位
哈尔滨工业大学建筑设计研究院
5
监理单位
哈尔滨工大建设工程监理有限公司
6
施工单位
哈尔滨市第四建筑工程公司
7
开竣工日期
2012年3月15日至2012年9月30日（共计：195日历天）
8
施工范围
设计施工图范围内：土建、水暖、电气
9
质量目标
合格工程，争创优质工程
10
安全目标
杜绝重大伤亡事故、火灾事故和人员中毒事件的发生，轻伤频率控制在3‰以内
11
文明施工
争创省级安全文明施工工地
建筑概况
1
建筑功能
综合教学实验楼
2
建筑面积
17483㎡
3
建筑总高度
28.5 m
4
建筑层数
地上六层
结构概况
1
建筑场地土类
三类
结构安全等级
二级
2
场地标准冻深
2.0 m
结构形式
框架结构
3
抗震烈度
6度
防火等级
二级
4
设计使用年限
50 年
抗震设防类别
丙类
5
基础形式
400㎜直径干作业成孔灌注桩基础,桩长22m，单桩承载力特征值900KN
6
外围护结构
200mm厚陶粒混凝土空心砌块填充墙，外粘贴100mm厚保温酚醛板（酚醛板容重48kg/m³）
第二章 编制依据
1．中华人民共和国建筑法
2．中华人民共和国安全生产法
3．施工图纸 、地质勘查报告
4．建设工程安全生产管理条例
5．黑龙江省施工安全内业管理标准
6．哈尔滨市建设工程安全生产监督管理办法
7．哈尔滨市防治城市扬尘污染暂行办法
8．施工企业安全生产评价标准《JGJ/T77---2003》
9．建筑施工安全检查标准《JGJ59---99》
10．建筑机械使用安全技术规程《JGJ33---2001》
11．工程建设标准强制性条文
12．建筑工程施工质量验收统一标准（DB23/711--2003）
13．建筑地基基础工程施工质量验收规范（DB23/721--2003）
第三章 施工总体部署

一、安全生产、文明施工目标
争创省市安全生产、文明施工样板工地，杜绝死亡、重伤、火灾、机械损害事故。执行ISO14000环保标准，现场做到无粉尘、无污染、低噪音、不扰民。
二、质量目标
本工程质量目标确定为合格工程。
三、消防、保卫工作目标
预防为主、防消结合、杜绝火灾事故发生；加强治安管理、严防灾害事故发生，确保工程顺利进行。
四、施工组织机构及管理体系

施工组织机构

组 长:徐维江
副组长:孙 震、景奉先
成 员: 刘永杰、王 亮、郑恒国、姚文凯
于英源、张 强、马鸿坤、张志武
秦桂东、原永波、李延华、刘立斌

施工管理体系
项目经理
施工队长

技
术负责
项目副经理

测量员
质检员
资料员
技术员
试验员
材料员
安全员

勤

杂

班
砼

班
钢

筋

班
电

工

班
司

机

班
成

孔

班

五、施工部署
1．施工准备
在基础施工前，由项目经理部主持前期施工准备会议，听取基础施工项目经理部对整个工程及其各分部分项工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：
（1）技术准备：熟悉施工图纸，进行图纸设计交底、图纸会审。
（2）施工现场准备工作：由建设单位各专业人员到现场界定地上、地下各种管线及障碍物详细位置，需要迁移的移设完毕；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。
（3）劳动组织准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作；组织施工人员熟悉施工图纸和现场实际情况，做好安全技术交底。
（4）材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材料、
机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料
按计划进场和保管。
（5）施工场外协调：由基础施工项目经理部与土方施工部共同对外协调交
通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。
2．施工段的划分及施工顺序
（1）施工段划分：
本工程土方开挖分两阶段进行,第一阶段挖至距基础承台垫层底500mm处,第二阶段为在桩施工过程中钻孔产生的土方和承台、地框梁及地沟挖出的土方随施工随清除运至场外，回填时从外部内运素土。
（2）施工顺序：根据工期和现场实际情况基础土方开挖从轴、-轴向轴、-轴推进，再从轴、-轴向轴、-轴进行开挖。
施工工序：
场地平整→测量放线→定位→(由北向南)土方机械大开挖→运输→边坡加固→清理基坑→问题坑处理→验槽→验收。

第四章 施工方案、方法、技术措施
一、施工方案
本工程由于没有地下层，基坑深度未超过5米，故属于浅基坑。本工程挖方量约为8400立方米。本工程桩形式为干作业成孔灌注桩，承台顶标高为-1.5m，承台底标高为-2.6m，因此基础土方工程采用大面积机械开挖，一次性挖至承台垫层顶标高500mm处，待桩灌注完毕后，组织人工开挖承台及承台梁土方，清理基底虚土和修边。由于挖出的土大部分为拆除基础的建筑垃圾土，场地又无处存放，所有土均外运。
土方开挖前向建设单位索取地质勘察报告、原有体育馆基础图纸和办理地下管线会签单，由建设单位各专业人员到现场界定地上、地下各种管线及障碍物详细位置，并认真研究地下土质、地下障碍物情况。
根据规划部门提供的定位坐标点、建筑红线和施工图纸确定好建筑物轴线，标准水平桩及土方开槽的灰线尺寸，经检验合格，并办理预检手续。
由于本工程基础坐落在原有体育馆桩基础上，土方开挖投入两台360型破碎锤配合两台360型反铲挖掘机，根据现场的需要，配备一台50型铲车随时进行调配，并配自卸式运输车向场外倒运土方。
在⑥轴和轴交叉处设置一台QTZ80塔式起重机，因此塔吊基础土方需同时施工，塔吊基础下遇有3#学生公寓楼外排水管线，施工时在排水管线上端出户井内设3寸污水泵进行排水，排到下端外网住管线中，塔吊基础加深至排水管线以下，基础浇注完重新安装挖断的排水管线。
二、施工方法与技术措施
1．土方开挖：
（1）土方开挖时机械挖土按设计承台垫层底标高预留500mm，进行人工清槽至设计标高，以免扰动地基土，随即进行干作业成孔灌注桩的施工。
（2）机械开挖时，如遇边坡有大块石块、土块、砼块等，为保证施工的安全，挖掘机随即挖掉，以免影响正常施工。
（3）修帮和清底，在距槽底300mm槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引拉通线（用小白线），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。
（4）由于所开挖基槽大部分为原有基础，混凝土拆除后混杂在土方内无法用做回填土方，现场土方全部外运，待回填时再内运素土。
（5）土方施工完成后，应会同勘察、设计、监理、建设单位对地质情况进行验槽，符合设计要求后，方可进行下道工序施工。
（6）土方放坡：（虽然土方开挖时还是冻土，为避免槽壁因气温回暖塌方，适当放坡）
放坡系数：按1：0.42放坡。
基坑开挖中，边坡需保持稳定，可根据边坡的土质情况进行适当的放坡。
（7）清坡、清底人员必须根据设计标高做好清底工作，不得超挖。如果超挖不得将松填土回填，以免影响基础的质量。
2．土方回填：
（1）室外回填土在地下部分承台梁、外墙砌筑施工完毕，保温、防潮、防水层施工完毕达到要求时即可回填，根据本工程施工时间，基础回填赶在越冬后施工。
（2）室内回填土在基础承台梁砖模、地沟施工完毕后，穿插回填夯实，压实系数为0.94。
（3）回填土前，在墙柱上弹出每层回填高度控制线，以控制回填土的夯实密度。
（4）严禁用垃圾土回填，选用好的土质作为回填土。
（5）回填土应分层铺摊，逐层夯实。蛙式打夯机、电动冲击夯每层铺土厚度为200-250mm。人工打夯不大于200mm。回填土每层至少打夯三遍，打夯应一夯压半夯，夯夯相连，行行相连，纵横交叉。
（6）填土每层夯实后，应按规范要求规定进行环刀取样，进行土工实验，达到要求后，再进行上一层的铺土。土方压实系数不小于0.94。

第五章 施工质量保证措施
一、质量保证体系
质量方针：“用我们的承诺和智慧，雕塑时代的艺术品” 。
基础施工阶段将在该质量保证体系下按ISO9002 标准要求进行。
二、组织保证体系
基础施工阶段建立由施工项目经理领导，主任工程师中间控制，责任工
程师负责的三级管理系统。组织保证体系见图

质量保证体系

项目经理
项目副经理
主任工程师
施工队长
材料主管
试验主管
质量主管
测量主管
材

料

员
试

验

员
技

术

员
质

检

员
测

量

员
技术主管

施

工

队

三、土方开挖工程质量验收标准

项目
序号
项目
允许偏差或允许值(mm)
检验方法
柱基
基坑
基槽
挖方场地平整
管内
地(路)面基层
人工
机械
主控项目
1
标高
-50
±30
±50
-50
-50
水准仪检查
2
长度、宽度(由设计中心线向两边量)
+200
-50
+300
-100
+500
-150
+100
—
经纬仪、用钢尺量
3
边坡
设计要求
观察或用坡度尺检查
一般项目
1
表面平整度
20
20
50
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
注：地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。

第五章 施工安全技术措施
1．贯彻“安全第一、预防为主”的方针，坚持管生产管安全的原则，从根本上杜绝“三违”现象和各类事故发生。
2．成立安全领导小组，每天进行一次安全检查，发现隐患及时处理。
3．按照建设部颁部建筑施工安全检查标准，编制分部分项工程安全技术措施和安全技术交底，搞好临边作业的防护措施。
4．进入施工现场必须按规定着装，正确使用个人防护用品，在基坑中配合挖掘机工作的有关人员，必须戴安全帽，不允许在挖掘机的回转半径内活动。
5．挖土中发现管道、电缆及其他埋设物应及时报告，不得擅自处理。
6．挖土时要注意土壁的稳定性，发现有裂缝及倾坍可能时，人员要立即离开并及时处理。
7．挖掘机操作时，应随时注意土壁的变动情况，且挖掘机离边坡应有一定的距离，如发现裂缝或部分坍塌的现象，要及时加固，支撑或放坡增大，并注意支撑的稳固和土壁的变化。
8．人工挖土，前后操作人员间距离不应小于2.5米，坑上堆土要在2米以外，并且高度不得超过1.5米。多台机械开挖，推土机间距应大于10米，并按规定放坡。
9．现场机具不得堆放于坑边，挖出的土方尽量离开坑边，以免造成塌方，翻斗车装运残土时，离坑边的距离不得少于3m。
10．每天必须检查已挖土壁及支撑的稳定情况，在确保安全的情况下继续工作，并且不得将土和其他物件堆在支撑上，不得在支撑下行走或站立。
11．对于经常走人的坑边，要用脚手杆绑扎成围栏，把基坑的四周全部封闭起来，并且夜间要有红灯示警，以免人员坠入坑内。
12．配合机械清坡、清底工人，必须使用劳动保护用品，不准在机械回转半径下工作。
13．机械不得在输电线路下工作，在10KV输电线路一侧工作，水平距离不小于2米。
14．场内道路应及时修整，确保车辆安全畅通，各种车辆应有专人指挥引导，维持好施工现场的秩序，严格禁止无关人员进入施工现场。
15．基坑壁附近严禁站人，设专人监护坑壁，发现问题，及时向工地有关人员汇报。
16．对挖沟机司机进行专门安全教育,挖土时挖沟机回转半径内不准有人行走,基坑四周夜间要安排照明。
17．操作人员不得在基坑边缘休息。
18．人员上下要有专用爬梯，基坑的周边的围栏作法如下图所示，且立杆要埋入地下固定好。
19．回填土应采用土质较好的土，绝对禁止垃圾土作为回填用。
20．回填土应进行夯填，打夯工作前，应检查电源线是否有缺陷和漏电，机械运转是否正常，机械是否装置漏电开关保护，按一机一闸一箱一保护安装，实行二级保护，机械不准带病运转，操作人员应带绝缘手套，穿绝缘鞋。

第六章 防止扬尘、大气污染措施
1、土方由合格的运输单位施工，并签订运输合同，在合同中明确公司的环境要求。在现场出入口设专人清扫车轮，并拍实车上土或严密遮盖，运载工程土方最高点不超过车辆槽帮上沿50cm，边缘不高于车辆槽帮上沿10cm，装载建筑渣土或其它散装材料不超过槽帮上沿，禁止沿途遗洒。
2、用于工程预留的回填土，为防止扬尘，采取喷洒覆盖的方法。
3、对施工道路采取混凝土硬化处理，出入口处硬化路面不小于出口宽度，在出口处设置冲洗车轮的装置，并设专人负责。
第七章 防止扰民措施
1、施工现场提倡文明施工，建立健全控制人为噪声的管理制度，尽量避免人为的大声喧哗，增强全体施工人员防噪声扰民的自觉意识。
2、在施工中积极采用新工艺、新机械、新材料或更换、调整部分影响较严重的设施和设备，尽量降低施工影响，保证施工进度。
3、随时与现场周围有关部门取得联系，对他们的意见、建议进行合理采纳，对有关施工工序安排、工人操作方面的问题，在生产调度会上进行解决。
4、在土方施工阶段，坚持定期检测噪音，保证噪音低于临界值。
5、合理安排施工工序，尽量将噪声污染严重的工序（如：破碎砼）安排在白天。
