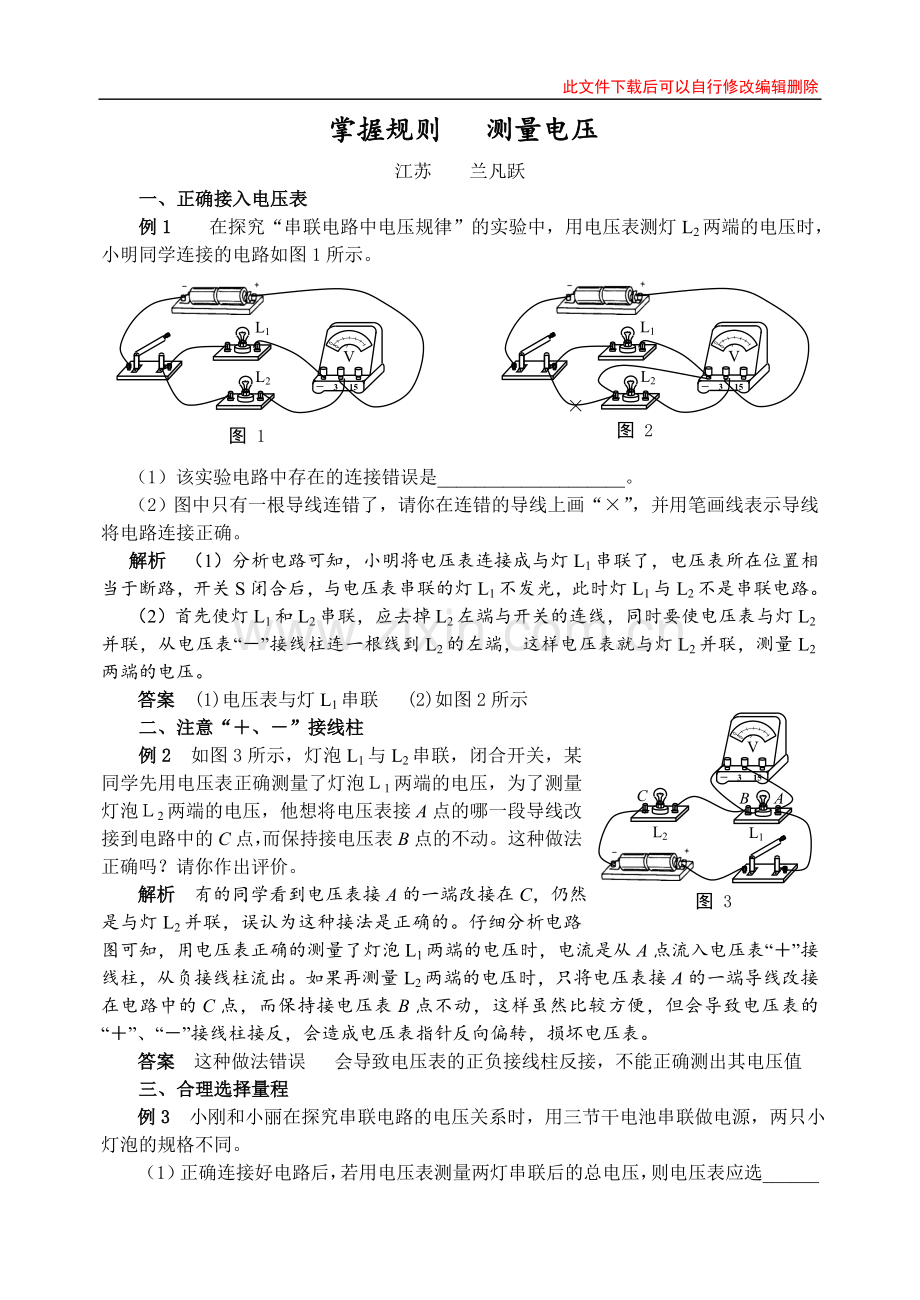

掌握规则 测量电压
江苏 兰凡跃
一、正确接入电压表
×
L2
L1
V
2

－ 3　 15
图 2
例1  在探究“串联电路中电压规律”的实验中，用电压表测灯L2两端的电压时，小明同学连接的电路如图1所示。
L2
L1
V
2

－ 3　 15
图 1

（1）该实验电路中存在的连接错误是____________________。
（2）图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确。
解析 （1）分析电路可知，小明将电压表连接成与灯L1串联了，电压表所在位置相当于断路，开关S闭合后，与电压表串联的灯L1不发光，此时灯L1与L2不是串联电路。
（2）首先使灯L1和L2串联，应去掉L2左端与开关的连线，同时要使电压表与灯L2并联，从电压表“－”接线柱连一根线到L2的左端，这样电压表就与灯L2并联，测量L2两端的电压。
答案 (1)电压表与灯L1串联 (2)如图2所示
L2
L1
V
2

－ 3　 15
A
B
C
图 3
二、注意“＋、－”接线柱
例2 如图3所示，灯泡L1与L2串联，闭合开关，某同学先用电压表正确测量了灯泡Ｌ1两端的电压，为了测量灯泡Ｌ2两端的电压，他想将电压表接A点的哪一段导线改接到电路中的C点，而保持接电压表B点的不动。这种做法正确吗？请你作出评价。
解析 有的同学看到电压表接A的一端改接在C，仍然是与灯L2并联，误认为这种接法是正确的。仔细分析电路图可知，用电压表正确的测量了灯泡L1两端的电压时，电流是从A点流入电压表“＋”接线柱，从负接线柱流出。如果再测量L2两端的电压时，只将电压表接A的一端导线改接在电路中的C点，而保持接电压表B点不动，这样虽然比较方便，但会导致电压表的“＋”、“－”接线柱接反，会造成电压表指针反向偏转，损坏电压表。
答案 这种做法错误 会导致电压表的正负接线柱反接，不能正确测出其电压值
三、合理选择量程
例3 小刚和小丽在探究串联电路的电压关系时，用三节干电池串联做电源，两只小灯泡的规格不同。
（1）正确连接好电路后，若用电压表测量两灯串联后的总电压，则电压表应选______量程。

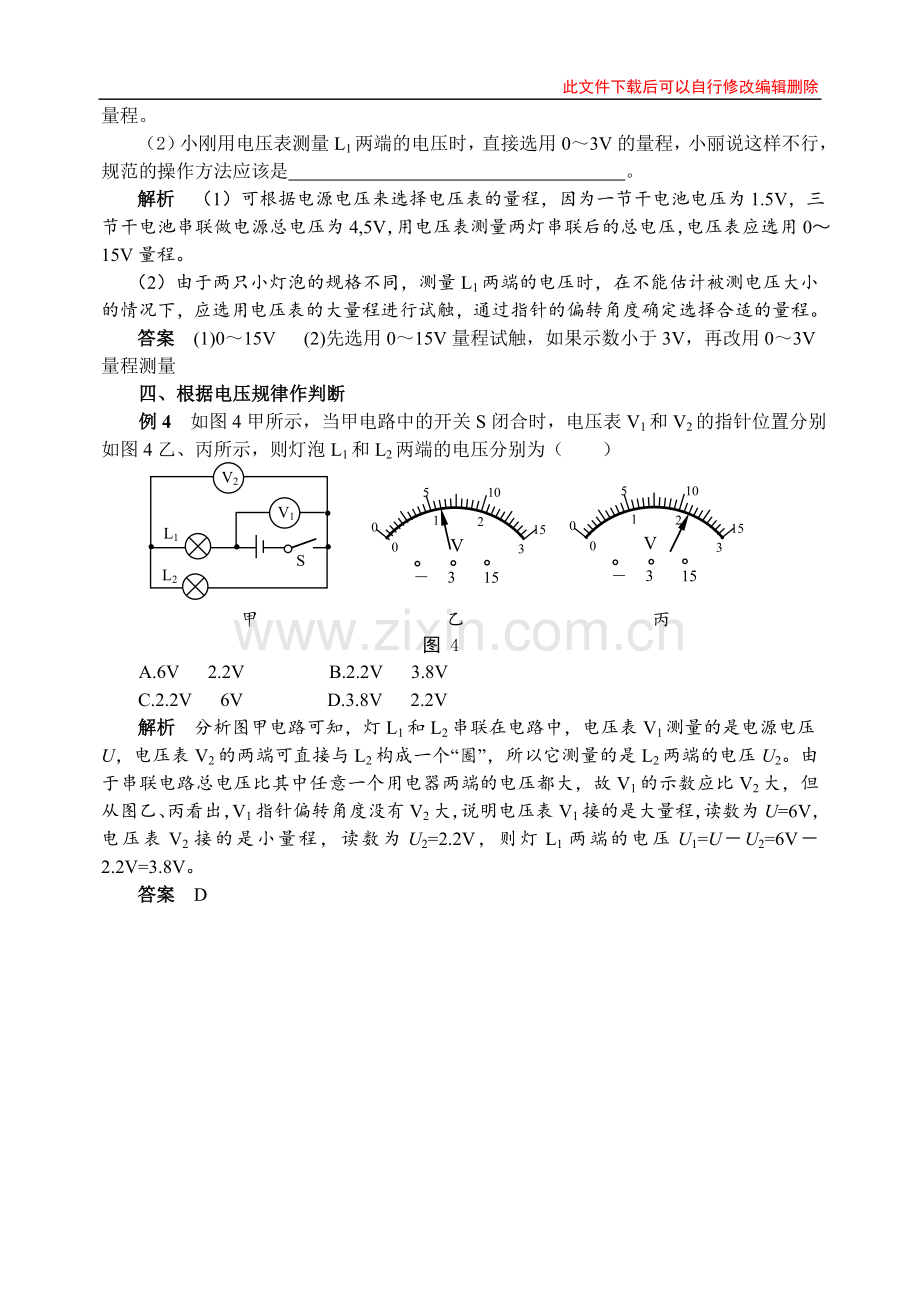

（2）小刚用电压表测量L1两端的电压时，直接选用0～3V的量程，小丽说这样不行，规范的操作方法应该是 。
解析 （1）可根据电源电压来选择电压表的量程，因为一节干电池电压为1.5V，三节干电池串联做电源总电压为4,5V，用电压表测量两灯串联后的总电压，电压表应选用0～15V量程。
（2）由于两只小灯泡的规格不同，测量L1两端的电压时，在不能估计被测电压大小的情况下，应选用电压表的大量程进行试触，通过指针的偏转角度确定选择合适的量程。
答案 (1)0～15V (2)先选用0～15V量程试触，如果示数小于3V，再改用0～3V量程测量
四、根据电压规律作判断
例4 如图4甲所示，当甲电路中的开关S闭合时，电压表V1和V2的指针位置分别如图4乙、丙所示，则灯泡L1和L2两端的电压分别为（ ）
甲 乙 丙
L1
L2
S
V2
V1
0
1
10
3
V
15
2
5
0
15
3
－5
0
1
10
3
V
15
2
5
0
15
3
－5
图 4

A.6V 2.2V B.2.2V 3.8V
C.2.2V 6V D.3.8V 2.2V
解析 分析图甲电路可知，灯L1和L2串联在电路中，电压表V1测量的是电源电压U，电压表V2的两端可直接与L2构成一个“圈”，所以它测量的是L2两端的电压U2。由于串联电路总电压比其中任意一个用电器两端的电压都大，故V1的示数应比V2大，但从图乙、丙看出，V1指针偏转角度没有V2大，说明电压表V1接的是大量程，读数为U=6V，电压表V2接的是小量程，读数为U2=2.2V，则灯L1两端的电压U1=U－U2=6V－2.2V=3.8V。
答案 D
