预防性实验题库—变压器.doc

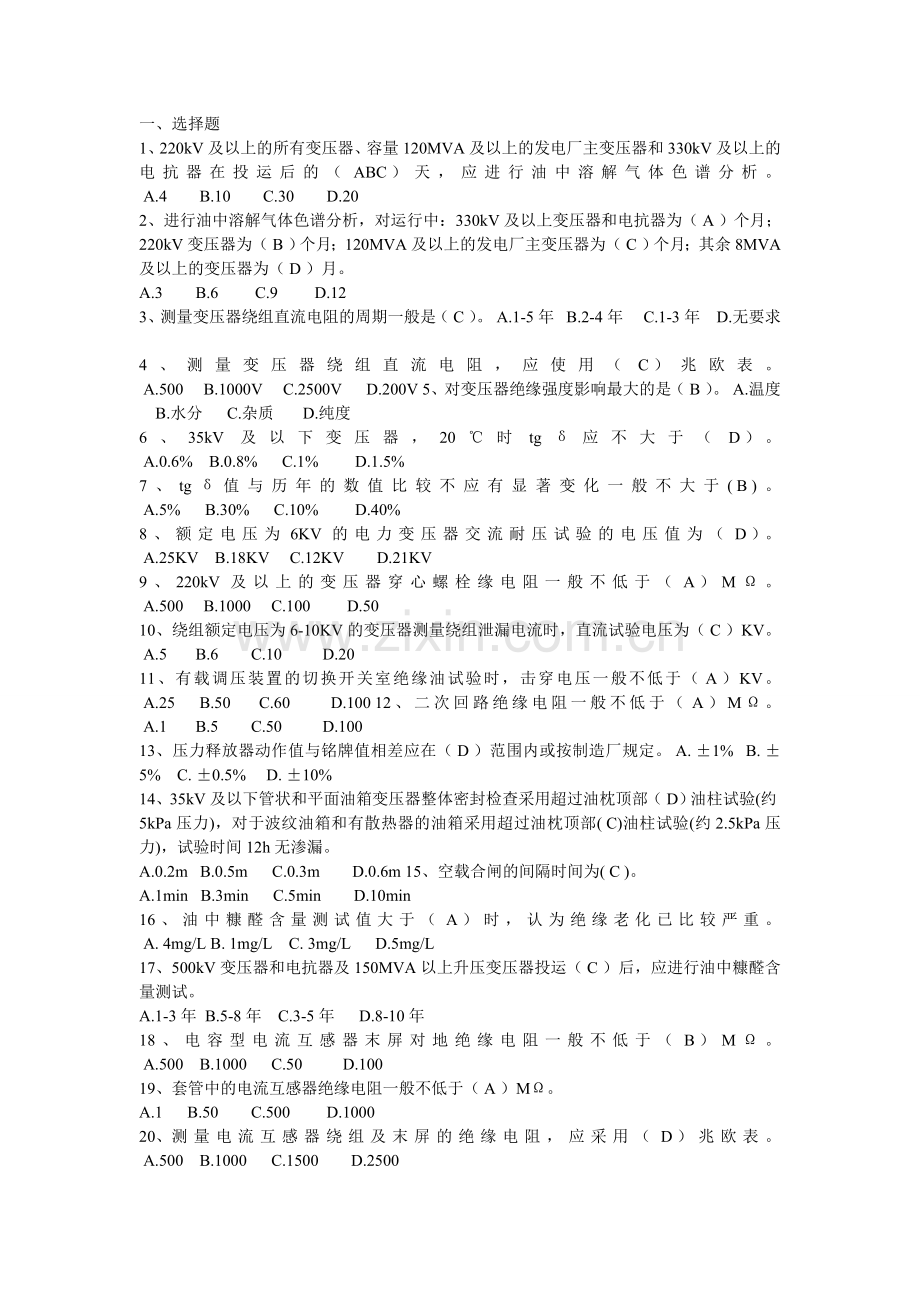

一、选择题
1、220kV及以上的所有变压器、容量120MVA及以上的发电厂主变压器和330kV及以上的电抗器在投运后的（ ABC ）天，应进行油中溶解气体色谱分析。 A.4        B.10        C.30        D.20
2、进行油中溶解气体色谱分析，对运行中：330kV及以上变压器和电抗器为（ A ）个月；220kV变压器为（ B ）个月；120MVA及以上的发电厂主变压器为（ C ）个月；其余8MVA及以上的变压器为（ D ）月。
A.3        B.6         C.9         D.12
3、测量变压器绕组直流电阻的周期一般是（ C ）。 A.1-5年   B.2-4年     C.1-3年    D.无要求
4、测量变压器绕组直流电阻，应使用（ C ）兆欧表。 A.500     B.1000V     C.2500V      D.200V 5、对变压器绝缘强度影响最大的是（ B ）。 A.温度    B.水分      C.杂质       D.纯度
6、35kV及以下变压器，20℃时tgδ应不大于（ D ）。 A.0.6%    B.0.8%      C.1%         D.1.5%
7、tgδ值与历年的数值比较不应有显著变化一般不大于( B )。 A.5%      B.30%      C.10%         D.40%
8、额定电压为6KV的电力变压器交流耐压试验的电压值为（ D ）。 A.25KV    B.18KV     C.12KV        D.21KV
9、220kV及以上的变压器穿心螺栓缘电阻一般不低于（ A ）MΩ。 A.500     B.1000     C.100         D.50
10、绕组额定电压为6-10KV的变压器测量绕组泄漏电流时，直流试验电压为（ C ）KV。 A.5       B.6        C.10          D.20
11、有载调压装置的切换开关室绝缘油试验时，击穿电压一般不低于（ A ）KV。 A.25      B.50       C.60          D.100 12、二次回路绝缘电阻一般不低于（ A ）MΩ。 A.1       B.5        C.50          D.100
13、压力释放器动作值与铭牌值相差应在（ D ）范围内或按制造厂规定。 A. ±1%   B. ±5%    C. ±0.5%     D. ±10%
14、35kV及以下管状和平面油箱变压器整体密封检查采用超过油枕顶部（ D）油柱试验(约5kPa压力)，对于波纹油箱和有散热器的油箱采用超过油枕顶部( C)油柱试验(约2.5kPa压力)，试验时间12h无渗漏。
A.0.2m   B.0.5m      C.0.3m        D.0.6m 15、空载合闸的间隔时间为( C )。
A.1min   B.3min      C.5min        D.10min
16、油中糠醛含量测试值大于（ A ）时，认为绝缘老化已比较严重。 A. 4mg/L B. 1mg/L    C. 3mg/L      D.5mg/L
17、500kV变压器和电抗器及150MVA以上升压变压器投运（ C ）后，应进行油中糠醛含量测试。
A.1-3年  B.5-8年    C.3-5年      D.8-10年
18、电容型电流互感器末屏对地绝缘电阻一般不低于（ B ）MΩ。 A.500    B.1000      C.50          D.100
19、套管中的电流互感器绝缘电阻一般不低于（ A ）MΩ。
A.1      B.50        C.500         D.1000
20、 测量电流互感器绕组及末屏的绝缘电阻，应采用（ D ）兆欧表。 A.500    B.1000      C.1500        D.2500

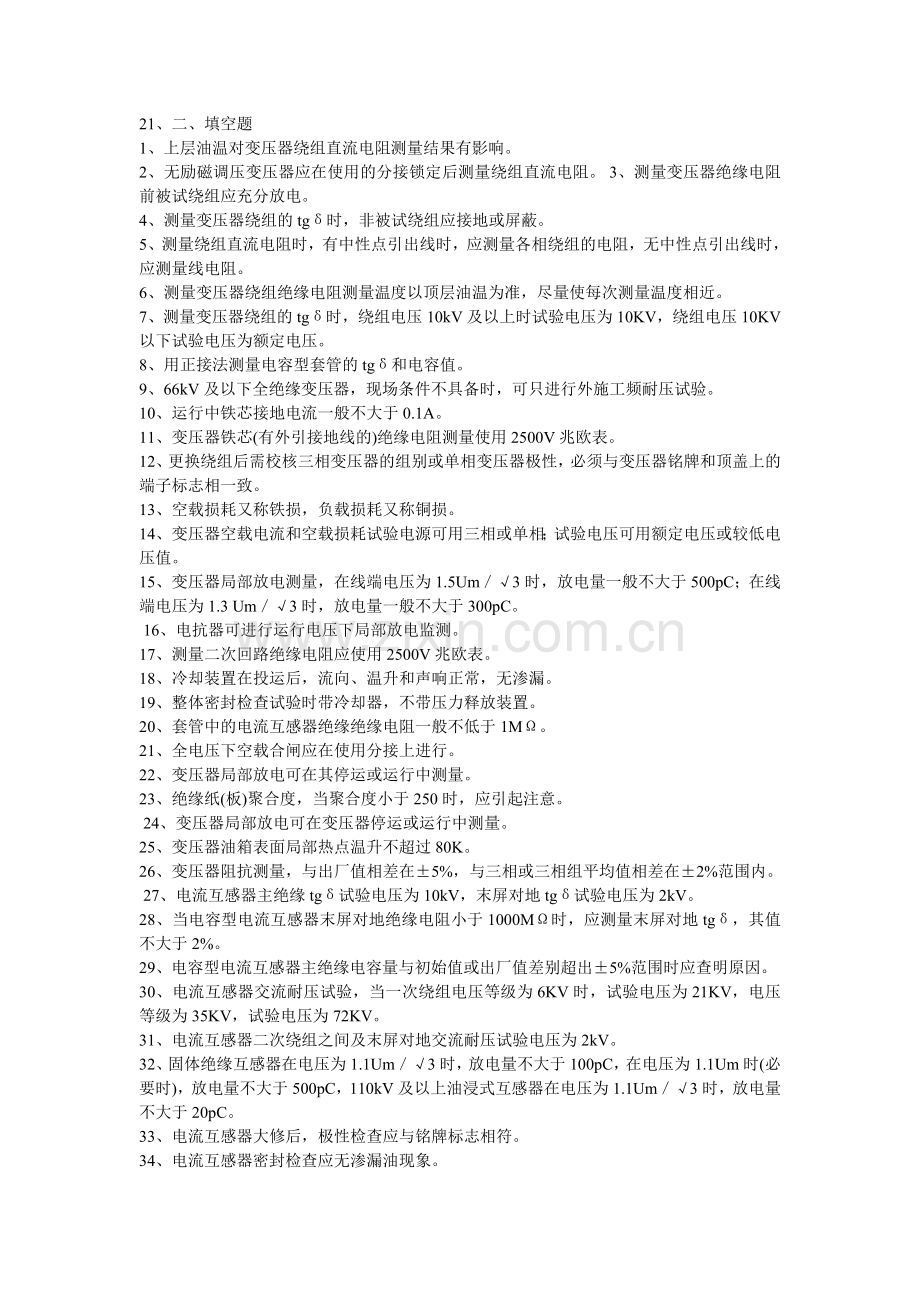

21、 二、填空题
1、上层油温对变压器绕组直流电阻测量结果有影响。
2、无励磁调压变压器应在使用的分接锁定后测量绕组直流电阻。 3、测量变压器绝缘电阻前被试绕组应充分放电。
4、测量变压器绕组的tgδ时，非被试绕组应接地或屏蔽。
5、测量绕组直流电阻时，有中性点引出线时，应测量各相绕组的电阻，无中性点引出线时，应测量线电阻。
6、测量变压器绕组绝缘电阻测量温度以顶层油温为准，尽量使每次测量温度相近。
7、测量变压器绕组的tgδ时，绕组电压10kV及以上时试验电压为10KV，绕组电压10KV以下试验电压为额定电压。
8、用正接法测量电容型套管的tgδ和电容值。
9、66kV及以下全绝缘变压器，现场条件不具备时，可只进行外施工频耐压试验。
10、运行中铁芯接地电流一般不大于0.1A。
11、变压器铁芯(有外引接地线的)绝缘电阻测量使用2500V兆欧表。
12、更换绕组后需校核三相变压器的组别或单相变压器极性，必须与变压器铭牌和顶盖上的端子标志相一致。
13、空载损耗又称铁损，负载损耗又称铜损。
14、变压器空载电流和空载损耗试验电源可用三相或单相；试验电压可用额定电压或较低电压值。
15、变压器局部放电测量，在线端电压为1.5Um／√3时，放电量一般不大于500pC；在线端电压为1.3 Um／√3时，放电量一般不大于300pC。
 16、电抗器可进行运行电压下局部放电监测。
17、测量二次回路绝缘电阻应使用2500V兆欧表。
18、冷却装置在投运后，流向、温升和声响正常，无渗漏。
19、整体密封检查试验时带冷却器，不带压力释放装置。
20、套管中的电流互感器绝缘绝缘电阻一般不低于1MΩ。
21、全电压下空载合闸应在使用分接上进行。
22、变压器局部放电可在其停运或运行中测量。
23、绝缘纸(板)聚合度，当聚合度小于250时，应引起注意。
 24、变压器局部放电可在变压器停运或运行中测量。
25、变压器油箱表面局部热点温升不超过80K。
26、变压器阻抗测量，与出厂值相差在±5%，与三相或三相组平均值相差在±2%范围内。
 27、电流互感器主绝缘tgδ试验电压为10kV，末屏对地tgδ试验电压为2kV。
28、当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tgδ，其值不大于2%。
29、电容型电流互感器主绝缘电容量与初始值或出厂值差别超出±5%范围时应查明原因。
30、电流互感器交流耐压试验，当一次绕组电压等级为6KV时，试验电压为21KV，电压等级为35KV，试验电压为72KV。
31、电流互感器二次绕组之间及末屏对地交流耐压试验电压为2kV。
32、固体绝缘互感器在电压为1.1Um／√3时，放电量不大于100pC，在电压为1.1Um时(必要时)，放电量不大于500pC，110kV及以上油浸式互感器在电压为1.1Um／√3时，放电量不大于20pC。
33、电流互感器大修后，极性检查应与铭牌标志相符。
34、电流互感器密封检查应无渗漏油现象。
35、对电流互感器更换绕组后应测量各分接头的比值差和相位差。
 36、电磁式和电容式电压互感器一次绕组用2500V兆欧表，二次绕组用1000V或2500V兆欧表。
37、电压互感器支架绝缘tgδ一般不大于6%。
38、串级式电压互感器的tgδ试验方法建议采用末端屏蔽法。
39、串级式或分级绝缘式的互感器的交流耐压试验用倍频感应耐压试验。 40、进行倍频感应耐压试验时应考虑互感器的容升电压。
三、判断题
1、变压器绕组的吸收比和极化指数都应小于1。（ × ）
2、测量变压器绕组绝缘电阻时应尽量在油温低于50℃时测量。（ √ ） 3、无励磁调压变压器变换分接位置后应测量绕组的直流电阻。（ √ ）
4、干式变压器全部更换绕组时，按出厂试验电压值；部分更换绕组和定期试验时，按出厂试验电压值的0.85倍。（ √ ）
5、全电压下空载合闸应在变压器低压侧加压。（ × ）
正确：全电压下空载合闸应在变压器高压或中压侧加压。 6、变压器油箱表面温度局部热点温升不超过80K。（ √ ） 7、变压器全电压下的空载合闸应在使用分接上进行。（ √ ） 8、套管中的电流互感器绝缘电阻一般不低于1MΩ。（ √ ） 9、新投运互感器的油中不应含有C2H2 。（ √ ）
10、电流互感器全部更换绕组绝缘后，交流耐压试验应按出厂值85%进行。（ × ）
正确：应按出厂值进行。 11、电流互感器一次二次绕组的直流电阻都需要测量。（ × ）
正确：只需要测量一次绕组的直流电阻。
12、电压互感器的额定电压为6KV，它的交流耐压试验电压值为21KV。（ √ ） 13、电压互感器支架绝缘tgδ一般不大于6%。（ √ ）
14、电压互感器二次绕组的绝缘电阻只可采用1000V兆欧表。（ × ）
15、110kV及以上油浸式电压互感器在电压为1.1Um／√3时，放电量不大于20pC 。（ √ ） 四、问答题
1、测试变压器绕组直流电阻的标准是什么？
答：1)1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%；
  2)1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%；
  3)与以前相同部位测得值比较，其变化不应大于2%。
2、变压器绕组绝缘电阻、吸收比和极化指数的要求是什么？
答：1)绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化；   2)吸收比(10～30℃范围)不低于1.3或极化指数不低于1.5。 3、简述测量变压器绕组所有分接的电压比的周期和要求。 答：周期：
1)分接开关引线拆装后   2)更换绕组后3)必要时 要求：
1)各相应接头的电压比与铭牌值相比，不应有显著差别，且符合规律。
  2)电压35kV以下，电压比小于3的变压器电压比允许偏差为±1%；其它所有变压器：额定分接电压比允许偏差为±0.5%，其它分接的电压比应在变压器阻抗电压值(%)的1/10以内，但不得超过±1%。
4、 简述有载调压装置的试验和检查的项目。
5、  答：1)检查动作顺序，动作角度
2)操作试验：变压器带电时手动操作、电动操作、远方操作各2个循环 3)检查和切换测试
  a)测量过渡电阻的阻值   b)测量切换时间
  c)检查插入触头、动静触头的接触情况，电气回路的连接情况   d)单、双数触头间非线性电阻的试验   e)检查单、双数触头间放电间隙 4)检查操作箱
5)切换开关室绝缘油试验 6)二次回路绝缘试验
5、变压器全电压下空载合闸要求有那些？
答：1）全部更换绕组，空载合闸5次，每次间隔5min；     2）部分更换绕组，空载合闸3次，每次间隔5min。 6、变压器大修后，需要做哪些电气性能试验？ 答：变压器大修后应进行下列预防性试验项目： 1） 绝缘电阻测量； 2） 交流耐压试验； 3） 绕组直流电阻测量； 4） 绝缘油电气强度试验。
7、电流互感器空载电流测量的要求。
答：1)在额定电压下，空载电流与出厂数值比较无明显差别；   2)在下列试验电压下，空载电流不应大于最大允许电流：   中性点非有效接地系统 1.9Un/√3   中性点接地系统 1.5Un/√3 。
8、油浸式电力变压器(1.6MVA及以下) 定期试验项目有哪些？ 答：1）绕组直流电阻；
2）绕组绝缘电阻、吸收比或(和)极化指数； 3）绕组的tgδ；
4）电容型套管的tgδ和电容值； 5）绝缘油试验； 6）交流耐压试验；
7）铁芯(有外引接地线的)绝缘电阻； 8）测温装置及其二次回路试验； 9）气体继电器及其二次回路试验。
