光电耦合器
TLP521是可控制的光电藕合器件，光电耦合器广泛作用在电脑终端机，可控硅系统设备，测量仪器，影印机，自动售票，家用电器，如风扇，加热器等
电路之间的信号传输，使之前端与负载完全隔离，目的在于增加安全性，减小电路干扰，减化电路设计。
东芝TLP521－1，－2和－4组成的砷化镓红外发光二极管耦合到光三极管。
该TLP521－2提供了两个孤立的 光耦8引脚塑料封装，而TLP521－4提供了4个孤立的光耦中16引脚塑料DIP封装
集电极-发射极电压： 55Ｖ（最小值） 经常转移的比例： 50 ％（最小） 隔离电压： 2500 Vrms （最小）

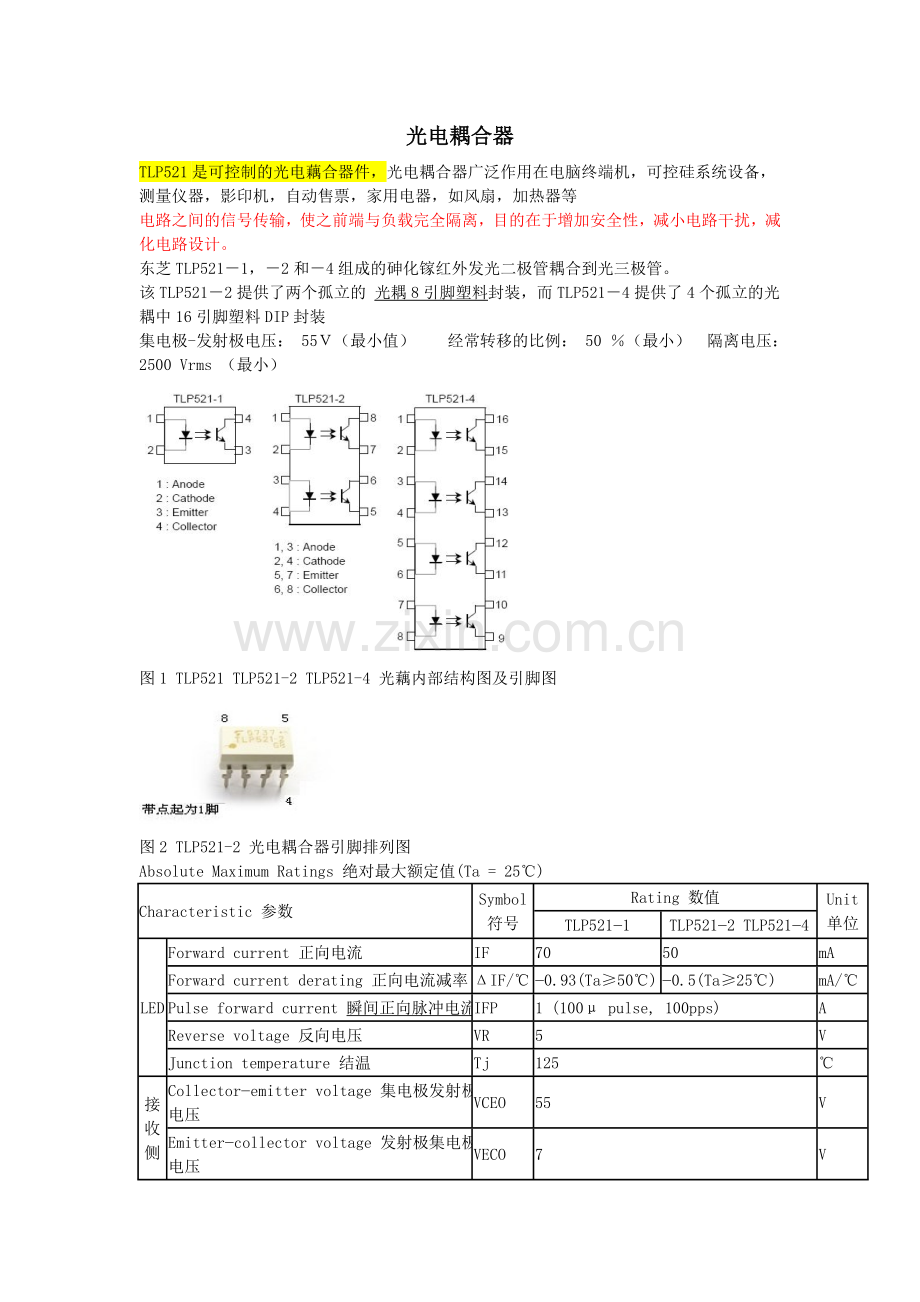

图1 TLP521 TLP521-2 TLP521-4 光藕内部结构图及引脚图
图2 TLP521-2 光电耦合器引脚排列图

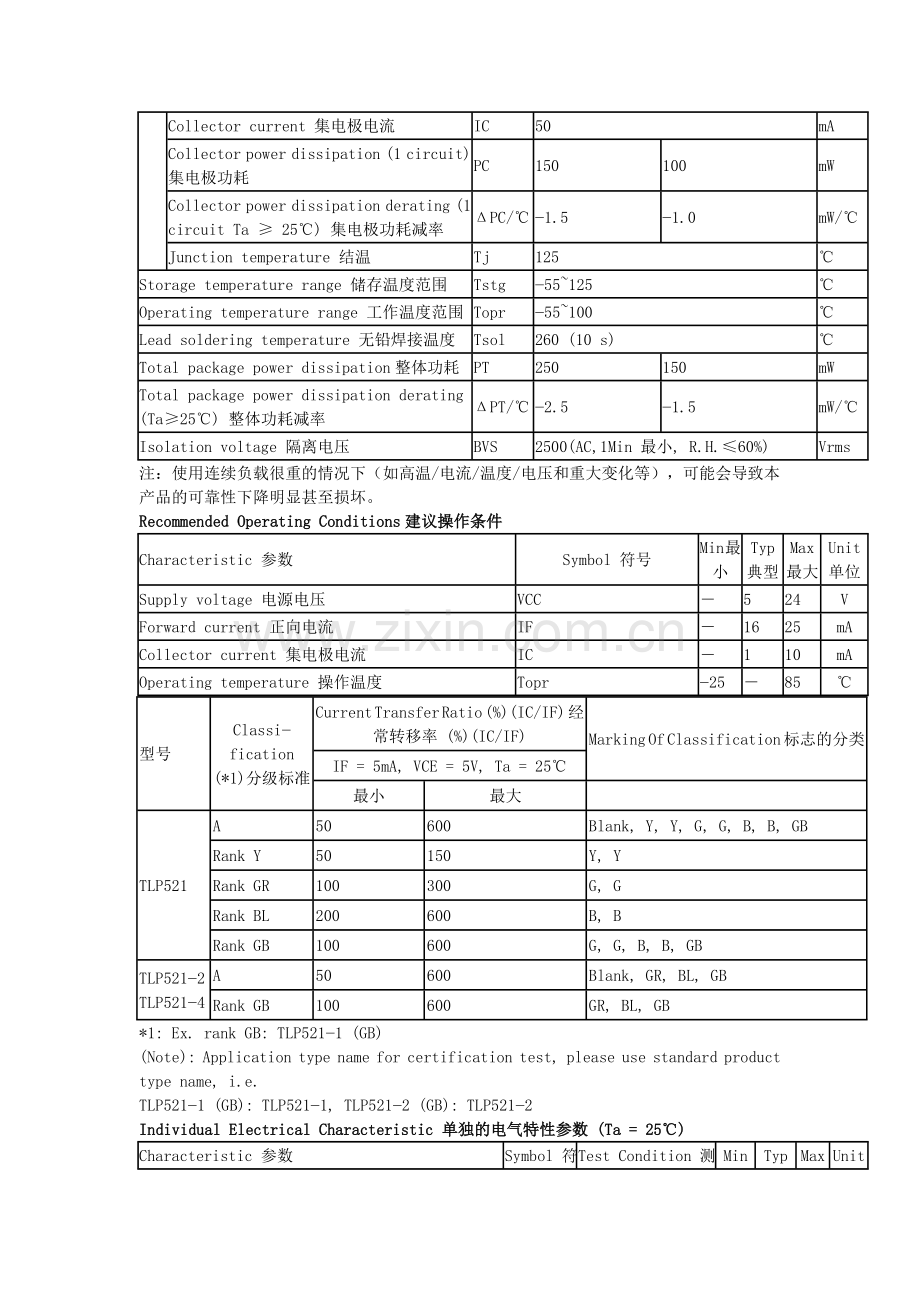

Absolute Maximum Ratings 绝对最大额定值(Ta = 25℃)
Characteristic 参数
Symbol 符号
Rating 数值
Unit 单位
TLP521−1
TLP521−2 TLP521−4
LED
Forward current 正向电流
IF
70
50
mA
Forward current derating 正向电流减率
ΔIF/℃
−0.93(Ta≥50℃)
−0.5(Ta≥25℃)
mA/℃
Pulse forward current 瞬间正向脉冲电流
IFP
1 (100μ pulse, 100pps)
A
Reverse voltage 反向电压
VR
5
V
Junction temperature 结温
Tj
125
℃
接 收 侧
Collector−emitter voltage 集电极发射极电压
VCEO
55
V
Emitter−collector voltage 发射极集电极电压
VECO
7
V
Collector current 集电极电流
IC
50
mA
Collector power dissipation (1 circuit) 集电极功耗
PC
150
100
mW
Collector power dissipation derating (1 circuit Ta ≥ 25℃) 集电极功耗减率
ΔPC/℃
−1.5
−1.0
mW/℃
Junction temperature 结温
Tj
125
℃
Storage temperature range 储存温度范围
Tstg
−55~125
℃
Operating temperature range 工作温度范围
Topr
−55~100
℃
Lead soldering temperature 无铅焊接温度
Tsol
260 (10 s)
℃
Total package power dissipation整体功耗
PT
250
150
mW
Total package power dissipation derating (Ta≥25℃) 整体功耗减率
ΔPT/℃
−2.5
−1.5
mW/℃
Isolation voltage 隔离电压
BVS
2500(AC,1Min 最小, R.H.≤60%)
Vrms
注：使用连续负载很重的情况下（如高温/电流/温度/电压和重大变化等），可能会导致本产品的可靠性下降明显甚至损坏。
Recommended Operating Conditions建议操作条件
Characteristic 参数
Symbol 符号
Min 最小
Typ 典型
Max 最大
Unit 单位
Supply voltage 电源电压
VCC
―
5
24
V
Forward current 正向电流
IF
―
16
25
mA
Collector current 集电极电流
IC
―
1
10
mA
Operating temperature 操作温度
Topr
−25
―
85
℃
型号
Classi− fication (*1)分级标准
Current Transfer Ratio (%)(IC/IF) 经常转移率 (%)(IC/IF)
Marking Of Classification 标志的分类
IF = 5mA, VCE = 5V, Ta = 25℃
最小
最大
TLP521
A
50
600
Blank, Y, Y, G, G, B, B, GB
Rank Y
50
150
Y, Y
Rank GR
100
300
G, G
Rank BL
200
600
B, B
Rank GB
100
600
G, G, B, B, GB
TLP521−2 TLP521−4
A
50
600
Blank, GR, BL, GB
Rank GB
100
600
GR, BL, GB
*1: Ex. rank GB: TLP521−1 (GB)
(Note): Application type name for certification test, please use standard product type name, i.e.
TLP521−1 (GB): TLP521−1, TLP521−2 (GB): TLP521−2
Individual Electrical Characteristic 单独的电气特性参数 (Ta = 25℃)
Characteristic 参数
Symbol 符号
Test Condition 测试条件
Min 最小
Typ 典型
Max 最大
Unit 单位
LED
Forward voltage 正向电压
VF
IF = 10mA
1.0
1.15
1.3
V
Reverse current 反向电流
IR
VR = 5V
—
—
10
μA
Capacitance 电容
CT
V=0, f =1MHz
—
30
—
pF
接收侧
Collector−emitter breakdown voltage 集电极发射极击穿电压
V(BR) CEO
IC = 0.5mA
55
—
—
V
Emitter−collector breakdown voltage 发射极集电极击穿电压
V(BR) ECO
IE = 0.1mA
7
—
—
V
Collector dark current 集电极暗电流
ICEO
VCE = 24V
—
10
100
nA
VCE=24V,Ta=85℃
—
2
50
μA
Capacitance (collector to emitter) 电容（集电极到发射极）
CCE
V =0, f =1MHz
—
10
—
pF
Coupled Electrical Characteristic 耦合电气特性参数s (Ta = 25℃)
Characteristic 参数
Symbol 符号
Test Condition 测试条件
Min 最小
Typ 典型
Max 最大
Unit 单位
Current transfer ratio 经常转移的比率
IC/IF
IF=5mA, VCE =5V Rank GB
50
—
600
%
100
—
600
Saturated CTR 饱和率
IC/IF (sat)
IF=1mA, VCE=0.4V Rank GB
—
60
—
%
30
—
—
Collector−emitter saturation voltage 集电极-发射极饱和电压
VCE (sat)
IC = 2.4 mA, IF = 8 mA
—
—
0.4
V
IC=0.2mA, IF=1mA Rank GB
—
0.2
—
—
—
0.4
Isolation Characteristic 耦合电气特性参数 (Ta = 25℃)
Characteristic 参数
Symbol 符号
Test Condition 测试条件
Min 最小
Typ 典型
Max 最大
Unit 单位
Capacitance(input to output)电容（输入输出）
CS
VS = 0, f = 1 MHz
—
0.8
—
pF
Isolation resistance 隔离电阻
RS
VS = 500 V, R.H.≤ 60%
—
1011
—
Ω
Isolation voltage 隔离电压
BVS
AC, 1 Min 最小ute
2500
—
—
Vrms
AC, 1 second, in oil
—
5000
—
DC, 1 Min 最小ute, in oil
—
5000
—
Vdc
Switching Characteristic 开关特性参数 (Ta = 25℃)
Characteristic 参数
Symbol 符号
Test Condition 测试条件
Min 最小
Typ 典型
Max 最大
Unit 单位
Rise time 上升时间
tr
VCC=10V IC=2mA RL=100Ω
—
2
—
μs
Fall time下降时间
tf
—
3
—
Turn−on time 开启时间
ton
—
3
—
Turn−off time 关断时间
toff
—
3
—
Turn−on time 开启时间
tON
RL = 1.9kΩ (Fig.1) VCC = 5V, IF = 16mA
—
2
—
μs
Storage time 存储时间
ts
—
15
—
Turn−off time 关断时间
tOFF
—
25
—
图3 TLP521-1 封装图 图4 TLP521-2 封装图
图5 TLP521-4 封装图
图6 开关时间测试电路
特性曲线图：
应用电路：
图7 打开或关闭12V直流电动机的TTL控制信号输入电路图
74HC04 特性:
· 缓冲输入
· 传输延迟(典型值): 6ns at VCC = 5V, CL = 15pF, TA = 25°C
· 扇出（驱动）能力： (在温度范围内)
- 标准输出 . . . . . . . . . . . . . . . 10 LSTTL Loads
- 总线驱动 . . . . . . . . . . . . . . . 15 LSTTL Loads
· 宽工作温度范围 . . . –55°C to 125°C
· 对称的传输延迟和转换时间
· 相对于LSTTL逻辑IC，功耗减少很多
· HC Types
- 工作电压：2V到6V
- 高抗扰度: NIL = 30%, NIH= 30% of VCC at VCC = 5V
· HCT Types
- 工作电压：4.5V到5.5V
- 兼容直接输入LSTTL逻辑信号, VIL= 0.8V (Max), VIH = 2V (Min)
- 兼容CMOS逻辑输入, Il 1μA at VOL, VO
该74HC04/74HCT04是高速CMOS器件，低功耗肖特基的TTL(LSTTL)电路 。
功能作用：六反相器
图1 引脚图功能
图2 逻辑图
图3 7404真值表
最大额定值
电源电压
-0.5 to +7.0V
DC输入电压
-1.5 to Vcc+1.5V
直流输出电压
-0.5 to Vcc+0.5V
钳位二极管电流
±20mA
直流输出电流，每个引脚（输出）
±25mA
功耗
600mW
建议操作条件:
Operating Conditions操作条件
最小
最大
单位
Supply Voltage电源电压(VCC)
2
6
V
DC输入或输出电压（输入电压，输出电压）
0
VCC
V
Operating Temp. Range (TA) 工作温度
MM74HC
-40
+85
℃
MM54HC
-55
+125
℃
Input Rise or Fall Times输入上升或下降时间 (tr,tf)
VCC=2.0V
1000
ns
VCC=4.5V
500
ns
VCC=6.0V
400
ns
直流电气特性
Symbol 符号
Parameter 参数
Conditions 条件
VCC
TA=25℃
74HC TA=-40 to 85℃
54HC TA=-55 to 125℃
单位
典型
Guaranteed Limits 保证极限
VIH
输入高电平电压
2.0V
1.5
1.5
1.5
V
4.5V
3.15
3.15
3.15
6.0V
4.2
4.2
4.2
VIL
输入低电平电压
2.0V
0.5
0.5
0.5
V
4.5V
1.35
1.35
1.35
6.0V
1.8
1.8
1.8
VOH
输出高电平电压
VIN=VIL 丨IOUT丨≤20 μA
2.0V
2.0
1.9
1.9
1.9
V
4.5V
4.5
4.4
4.4
4.4
6.0V
6.0
5.9
5.9
5.9
VIN=VIL 丨IOUT丨≤4.0 mA 丨IOUT丨≤5.2 mA
4.5V
4.2
3.98
3.84
3.7
V
6.0V
5.7
5.48
5.34
5.2
VOL
输出低电平电压
VIN=VIH 丨IOUT丨≤20 μA
2.0V
0
0.1
0.1
0.1
V
4.5V
0
0.1
0.1
0.1
6.0V
0
0.1
0.1
0.1
VIN=VIH 丨IOUT丨≤4.0 mA 丨IOUT丨≤5.2 mA
4.5V
0.2
0.26
0.33
0.4
V
6.0V
0.2
0.26
0.33
0.4
IIN
最大输入电流
VIN=VCC or GND
6.0V
±0.1
±1.0
±1.0
μA
ICC
电源电流
VIN=VCC or GND IOUT=0 μA
6.0V
2.0
20
40
μA
交流电气特性:
Symbol 符号
Parameter 参数
条件
典型
Guaranteed Limit 保证极限
单位
tPHL,tPLH
最高传播延迟时间
8
15
ns
AC Electrical Characteristics VCCe2.0V to 6.0V, CLe50 pF, tretfe6 ns (unless otherwise specified)交流电气特性:
Symbol 符号
Parameter 参数
Conditions条件
VCC
TA =25℃
TA eb40 to 85℃
TA eb55 to 125℃
单位
典型
保证界限
tPHL,tPLH
最大传输延迟时间
2.0V
55
95
120
145
ns
4.5V
11
19
24
29
6.0V
9
16
20
24
tTLH,tTHL
Maximum Output Rise and Fall Time最大输出上升和下降时间
2.0V
30
75
95
110
ns
4.5V
8
15
19
22
6.0V
7
13
16
19
CPD
Power Dissipation Capacitance (Note 5)功耗电容
(per gate)
20
pF
CIN
最大输入电容
5
10
10
10
pF
应用电路：
图4 CMOS 相反器构成震荡电路
图5 利用三个反向器组成一个clock 的振荡器电路
