规划放验线竣工测量技术方案.docx

-----------------工程
规划放验线方案

观测单位：唐山市***建筑规划设计

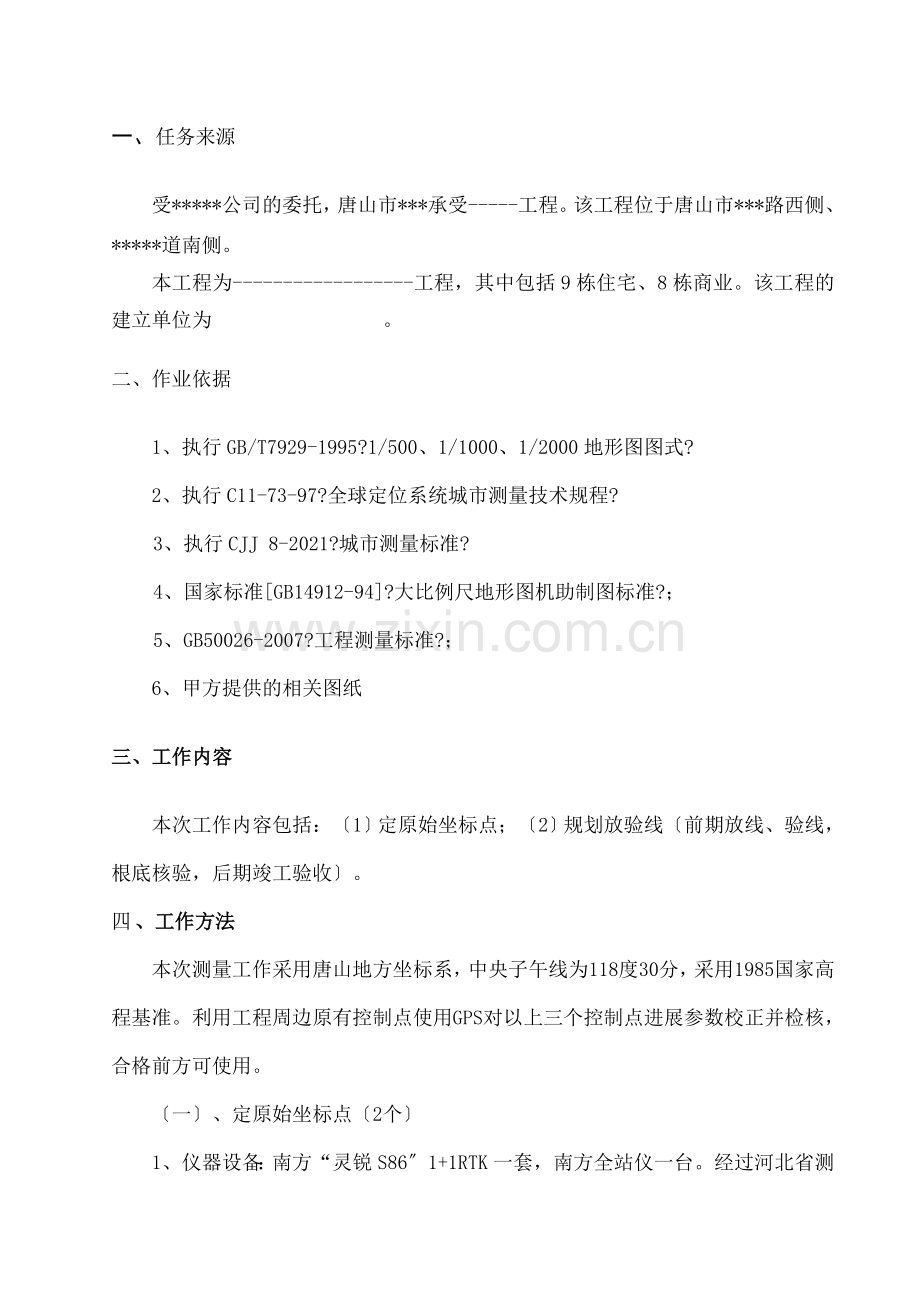

一、 任务来源
受*****公司的委托，唐山市***承受-----工程。该工程位于唐山市***路西侧、*****道南侧。
本工程为------------------工程，其中包括9栋住宅、8栋商业。该工程的建立单位为 。
二、作业依据
1、执行GB/T7929-1995?1/500、1/1000、1/2000地形图图式?
2、执行C11-73-97?全球定位系统城市测量技术规程?
3、执行CJJ 8-2021?城市测量标准?
4、国家标准[GB14912-94]?大比例尺地形图机助制图标准?；
5、GB50026-2007?工程测量标准?；
6、甲方提供的相关图纸
三、工作内容
本次工作内容包括：〔1〕定原始坐标点；〔2〕规划放验线〔前期放线、验线，根底核验，后期竣工验收〕。
四、工作方法
本次测量工作采用唐山地方坐标系，中央子午线为118度30分，采用1985国家高程基准。利用工程周边原有控制点使用GPS对以上三个控制点进展参数校正并检核，合格前方可使用。
〔一〕、定原始坐标点〔2个〕
1、仪器设备：南方“灵锐S86〞1+1RTK一套，南方全站仪一台。经过河北省测绘计量站统一年检，鉴定合格。
2、原始点标志：选取固定的水泥地面，通过电锤打眼植入测钉。
3、布点原那么：两点相互同视，布设在地基根底稳定，距开挖基坑大于30米。远离对gps信号干扰的地方。
4、测量方法：本次采用GPS-RTK方法进展原始点布设，在埋设好的测钉位置架设三角架并架设仪器，严格对中整平后，量取仪器高并记录。待精度到达标准要求后，使用控制点测量经行测量。
5、检验校核：布设完成后使用全站仪经行测边量角经行检查，保证点位误差在允许误差范围内，方可交付使用。
〔二〕、规划放验线
通过已有的控制点对仪器进展点位的校正，测距相对中误差要小于工程测量标准要求的1/30000〔一级〕要求。
1、施工前坐标点放样
根据图纸和甲方要求对已有的C1#—C17#配套商业楼进展坐标点放样测量工作，每个楼3个坐标点〔共计51个点位〕。
工作方法使用GPS-RTK法经行点位放样，提前把左边点位输入到手簿中，按楼按点分别进展放样，保证横纵坐标误差在±0.01以内，确定好位置后钉好木桩，在木桩上钉入小钉，以确保定位精度。
坐标点做好后报给相关负责人，由该负责人保护成果点。
2、根底检核
根据甲方要求当垫层完成后对施工方所放的建筑物坐标点进展检核。方法同上〔坐标放样〕。如果超出允许误差，应及时要求施工单位经行调整正确位置，并出具验线报告。
3、竣工验线
1〕工作内容：当工程建立完成后，应对该工程工程经行竣工验收测量。本次测量工作包括对各楼的四角坐标、重要拐点坐标、±0.00高度、建筑物高度及内部绿化及道路进展竣工验收测量。
2〕仪器设备：仪器设备：南方“灵锐S86〞1+1RTK一套，南方全站仪一台。经过河北省测绘计量站统一年检，鉴定合格。
3〕测量方法：本次采用GPS-RTK方法布设图根点，使用全站仪采用极坐标法进展现场采集并记录，现场绘制草图。
4〕内业处理：根据现场采集数据和现场绘制草图并结合平面图，计算出±0.00高度、建筑物高度，并对四角坐标和高度及设计比照并出具竣工验收测量报告，其中含有坐标差值对照表。
五、提交成果
1、***************规划放线定位测量报告
2、***************规划验线定位测量报告
3、***************规划竣工验收测量报告
