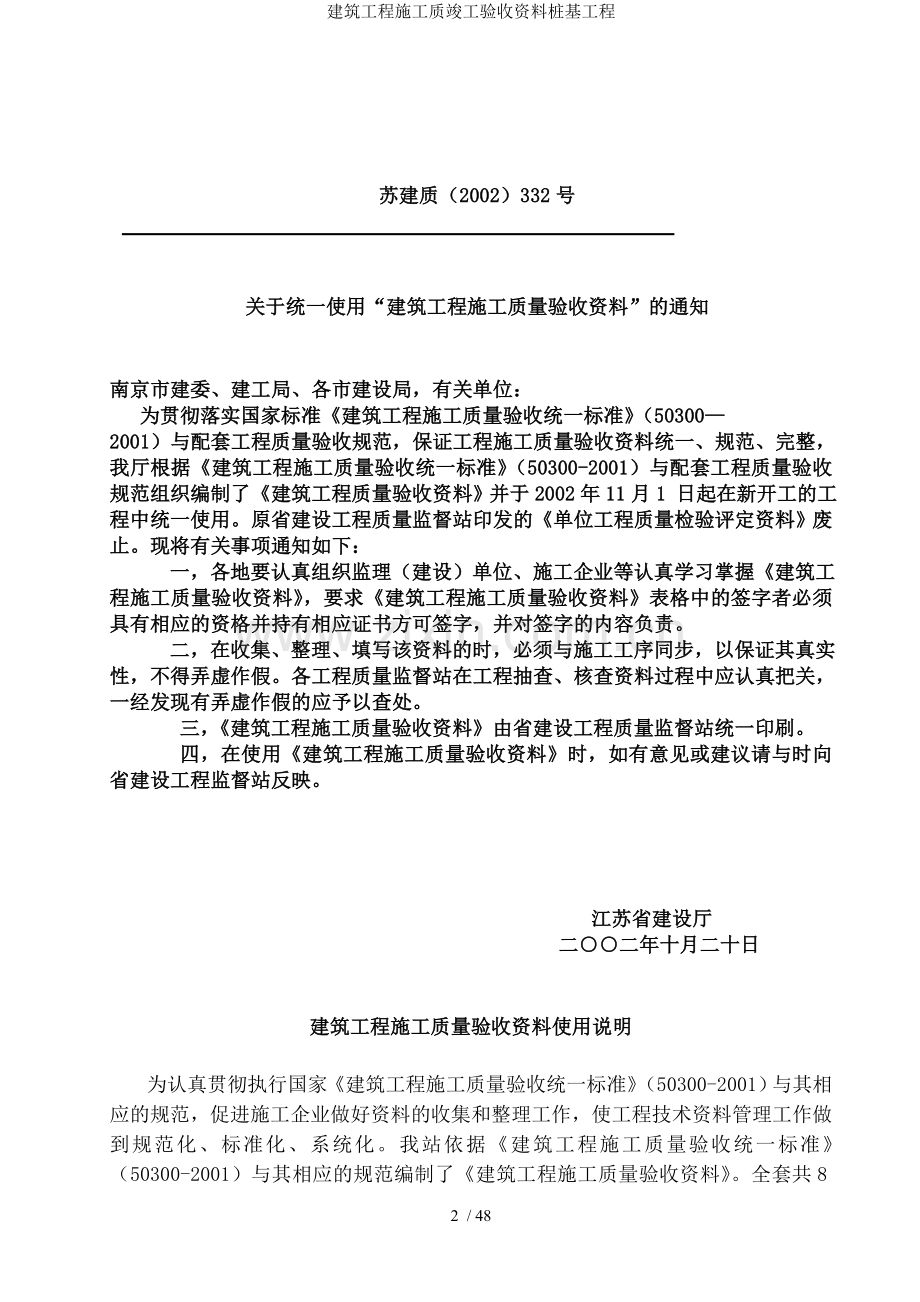

江 苏 省 建 设 厅 文 件

苏建质（2002）332号

关于统一使用“建筑工程施工质量验收资料”的通知

南京市建委、建工局、各市建设局，有关单位：
为贯彻落实国家标准《建筑工程施工质量验收统一标准》（50300—
2001）与配套工程质量验收规范，保证工程施工质量验收资料统一、规范、完整，我厅根据《建筑工程施工质量验收统一标准》（50300-2001）与配套工程质量验收规范组织编制了《建筑工程质量验收资料》并于2002年11月1 日起在新开工的工程中统一使用。原省建设工程质量监督站印发的《单位工程质量检验评定资料》废止。现将有关事项通知如下：
一，各地要认真组织监理（建设）单位、施工企业等认真学习掌握《建筑工程施工质量验收资料》，要求《建筑工程施工质量验收资料》表格中的签字者必须具有相应的资格并持有相应证书方可签字，并对签字的内容负责。
二，在收集、整理、填写该资料的时，必须与施工工序同步，以保证其真实性，不得弄虚作假。各工程质量监督站在工程抽查、核查资料过程中应认真把关，一经发现有弄虚作假的应予以查处。
三，《建筑工程施工质量验收资料》由省建设工程质量监督站统一印刷。
四，在使用《建筑工程施工质量验收资料》时，如有意见或建议请与时向省建设工程监督站反映。

江苏省建设厅
二○○二年十月二十日

建筑工程施工质量验收资料使用说明

为认真贯彻执行国家《建筑工程施工质量验收统一标准》（50300-2001）与其相应的规范，促进施工企业做好资料的收集和整理工作，使工程技术资料管理工作做到规范化、标准化、系统化。我站依据《建筑工程施工质量验收统一标准》（50300-2001）与其相应的规范编制了《建筑工程施工质量验收资料》。全套共8个分册。本册是桩基部分，另7册分别是土建部分、玻璃幕墙部分、钢结构部分、给排水与采暖卫生部分、建筑电气部分、通风空调部分与电梯部分。现将使用中应注意事项说明如下：
一、建筑工程质量验收资料的收集
（一）分项工程检验批
1、各分项工程检验批在班组自检合格的基础上，由企业专职质检员根据国家专业规范中相应条款在下道工序施工前进行验收，填写验收记录并经监理工程师（建设单位项目专业技术人员）确认。
2、分项工程检验批质量验收记录，应按下列要求填写：
①分项工程检验批质量验收记录表中“主控项目”的质量情况，应简明扼要地说明该项目实际达到的质量状况，填写质保书编号和试验报告编号，避免填写“符合规范要求”、“符合质量要求”等空洞无物的笼统结论。
②“一般项目”的质量情况，如有具体数据的填写数据，无数据的，填写实际情况。当分项工程检查时发现不合格者必须进行处理。否则，不得进行下一道工序的施工。
③施工单位检查评定结果栏目由项目质量检查员填写。监理（建设）单位验收结论栏由监理工程师在核查资料、现场实测旁站后填写。未实行监理的工程由建设单位项目专业技术负责人在核查资料、现场现场实测旁站后填写。
④如果分项工程检验批的主控项目的检测数据如混凝土强度不能与时按验收批提供时，可先根据该检验批的检验结果以与施工现场的质量情况，先进行验收，但其强度应大于验收批规定最底强度的要求，检测数据提供后再对其强度继续验收。
⑤分项工程与检验批项数，本资料中表格不够可复印，无此项与多余的应抽掉。
3、分部工程质量应由总监理工程师（建设单位项目负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；地基与基础、主体结构分部工程的勘察、设计单位工程项目负责人和单位质量部门负责人也应参加相关分部工程验收。
4、如有特殊分项工程，由施工企业按有关技术标准自制表格进行评定，并将验收资料移交总包单位归入工程质量验收资料中。
（二）隐蔽工程验收与试验记录
1、隐蔽工程完工后，按相应《施工质量验收规范》规定的内容进行检查验收，签证要齐。
2、各项试验与测试记录，必须按相应的《施工质量验收》与有关标准进行，表中各项数据真实无误，注明测试依据，签证要齐全。
（三）工程质量的验收

工程质量验收是应核查下列文件：
1、原材料的质量合格证、检查报告和要求的复验报告；
2、半成品如预制桩、钢桩、钢筋笼等产品合格证书；
3、施工记录与隐蔽工程验收文件；
4、检测试验与见证取样文件；
5、其他必须提供的文件或记录。
二、建筑工程质量管理资料的收集整理应与工程施工同步进行。
三、建筑工程施工质量验收资料的填写、装订和整理
在使用本资料时，其中表格可根据工程量进行增加、减少和删除。目录中的内容按实际资料打页码、资料中每一页占1页码。
1、填写。本资料每个单位工程至少一式叁份，建设、施工单位和城建档案馆各一份。需增加时由施工单位确定，填写时一律用蓝、黑墨水，字迹要工整。不得用圆珠笔抄写。
2、整理。各种材料合格证和试验（检测）报告一张为1页，新增加的分项或分项工程质量验收记录不够用需复印的材料时，统一用A4纸复印并打孔。
3、编码。施工企业按上述要求收集整理好资料后，空白与多余的分部、分项全部删除，然后统一用数字号码机按顺序编排页码。“提示”不编写页码。案卷封面、卷内目录不编写页码。
页码编写的位置：单面书写的文件在右下角；双面书写的文件，正面在右下角，背面在左下角。折叠后的图纸一律在右下角。
4、装订。资料收集齐全并经审核符合要求后，按上述要求与目录顺序排列、编码、装订成册。

江苏省建设工程质量监督站
二○○二年十月二十日

目 录

序号
编号
名 称
页码
备 注

1
桩基工程施工、技术管理资料

1.1
桩基工程概况

工程地质勘察报告

1.2
工程测量、定位放线记录

1.3
图纸会审、设计变更、洽商记录

施工组织设计或施工方案

1.4
桩基工程开工报告

1.5
桩基工程竣工报告

技术交底资料

1.6
桩位测量记录

桩基质量事故处理记录

1.7
桩基工程质量控制资料核查表

2
桩基工程质量控制资料

2.1
预制（钢桩）桩进场验收记录

2.2
预制桩（钢桩、商品混凝土与桩头）合格证汇总表

2.3
预制桩接桩隐蔽验收记录

2.4
钢桩接桩施工验收记录

2.5
预制桩、钢桩施工（锤击）验收记录

2.6
人工挖孔灌注桩施工验收记录

2.7
泥浆护壁成孔灌注桩施工验收记录

2.8
锤击沉管灌注桩施工验收记录

2.9
钢筋笼制作安放施工验收记录

2.10
灌注桩水下混凝土施工记录

2.11
钢材合格证、复试报告汇总表

钢材合格证、复试报告

2.12
钢材焊接试验报告汇总表

钢材焊接试验报告

2.13
焊条（剂）合格证汇总表

焊条（剂）合格证

序号
编 号
名 称
页码
备 注

2.14
水泥出厂合格证、复试报告汇总表

水泥出厂合格证、复试报告

2.15
砂、石、外加剂、掺合料出厂合格证、复试报告汇总表

混凝土组细骨料试验报告外加剂与掺合料合格证、复试报告

混凝土配合比通知单

2.16
混凝土配合比检查记录

2.17
混凝土试块试压报告汇总表

混凝土试验报告

2.18
混凝土强度等级评定表

混凝土强度非破损与其它测试认证报告

硫磺胶泥产品合格证书或抽样送检报告

钢桩焊缝探伤检查报告

2.19
试桩记录

承载力与桩身质量检验报告

3
桩基子分部工程质量验收记录

3.0
桩基子分部工程质量验收记录

统表
静力压桩分项工程质量验收记录

3.1
静力压桩分项工程检验批质量验收记录

统表
先张法预应力管桩分项工程质量验收记录

3.2
先张法预应力管桩分项工程检验批质量验收记录

统表
混凝土预制桩分项工程质量验收记录

3.3
混凝土预制桩分项工程检验批质量验收记录

统表
钢桩分项工程质量验收记录

3.4
钢桩分项工程检验批质量验收记录

统表
混凝土灌注桩钢筋笼分项工程质量验收记录

3.5
混凝土灌注桩钢筋笼分项工程检验批质量验收记录

统表
混凝土灌注桩分项工程质量验收记录

3.6
混凝土灌注桩分项工程检验批质量验收记录

桩 基 工 程 概 况 1.1

建 设 单 位
苏州经贸职业技术学院
项目负责人

工 程 名 称
苏州经贸职业技术学院
图书馆
工程地址
上方山国际教育园北区
监 理 单 位
苏州中大监理公司
资质等级

总监理工程师
丁世辉
联系电话

设 计 单 位
苏州市建筑设计研究院
有限责任公司
资质等级
甲 级
项目负责人

联系电话

桩基施工单位
苏州二建五分公司
资质等级

项目经理人
羊旭明
联系电话

单 位 地 址
科慧路 号
质量检查员
张重文
开 工 日 期
2006年7月3日
竣工日期
2006年9月10 日
桩 基 类 型
长螺旋钻孔灌注桩
桩数
536根
桩 径
Φ500
桩长
32.430.5m
桩 基 标 价
——
验收日期

工程测量、定位放线记录 1.2
建设单位
苏州经贸职业技术学院
设计单位
苏州市建筑设计院有限责任公司
工程名称
苏州经贸职业技术学院体育馆
图纸依据
桩位平面布置图
引进水准点位置
科惠路
水准高度
+3.400m
单位工程±0.00
黄海+3.800m

工程位置草图

检查意见：

施工单位

放线人：

技术负责人：

项目经理：

年 月 日
建设（监理）单位

总监理工程师：

年 月 日
设计单位

项目负责人：

年 月 日

图纸会审、设计变更、洽商记录 1.3

工程名称
苏州经贸职业技术学院图书馆
会审时间
2006-6-27

会审内容

见技术核定单
施工单位

项目经理：

专职质检员：

技术负责人：
建设（监理）单位

总监理工程师：
设计单位

项目负责人：

注：内容填不下者可另加附件，临时变更记录附后。
桩 基 工 程 开 工 报 告 1.4

建设单位：苏州经贸职业技术学院
工程名称
苏州经贸职业技术学院新校区体育馆
工程地点
上方山国际教育园北区
建筑面积
㎡
结构层次

中标价格
万元
承包方式

定额工期
天
计划开工日期

计划竣工日期

合同编号

桩基类型
管桩
桩 数
258
设计单位
苏州建筑设计院有限责任公司
说 明
1. 桩基施工图已具备
2. 现场三通一平基本完成
3. 桩机、材料已进场，并通过验收；人员已就位；
4. 定位已完成，并通过验收；
5. 施工的各手续、资料基本齐全，具备开工条件，请求开工！

上项工程准备工作就绪，定于2006/7/29正式开工，希建设单位于2006/7/29前进行审核，特此报告。

施工单位：苏州二建五分公司

项目经理：

（公章）
年 月 日

审核意见：

总监理工程师（建设单位项目负责人）：

（公章）
年 月 日

桩 基 工 程 竣 工 报 告 1.5

建设单位：苏州紫光高辰科技有限公司
工程名称
苏地201254号地块清华紫光大厦桩基工程
工程地点
苏州相城区城通路西，南天成路南
建筑面积
㎡
结构层次

中标价格
万元
承包方式
双包
定额工期

开工日期
2013
竣工日期
2013
合同编号

桩基类型
钻孔灌注桩
桩 数
582根
设计单位
筑博设计股份有限公司
说 明

1、所有原材料均有合格证，有复试报告，且均合格；
2、工程桩已施工完毕，桩位偏差基本符合施工规范的规定；
3、桩的静载试验与低应变测试均合格，符合设计要求与施工规范的规定；
具备验收条件，请求验收！

上项工程已施工完毕，定于2013年 月 日 进行竣工验收，现呈上有关资料，请于2013年 月 日前审核，特此报告。

施工单位：苏州二建建筑集团有限公司

项目经理：

（公章）
年 月 日

审核意见：

总监理工程师（建设单位项目负责人）：

（公章）
年 月 日
桩 位 测 量 记 录 1.6
测量日期：2006年9月 日
建设单位
苏州经贸职业技术学院
设计单位
苏州市建筑设计研究院有限责任公司
工程名称
苏州经贸职业技术学院图书馆
引进水准点位置
科惠路电线杆
水准高程
黄海3.600米
单位工程
±0.00
黄海3.800m

工程桩位图另附

测量结果见桩位偏差记录表
检查意见

施工单位

测量人：

质检员：

技术负责人：

项目经理：

（公章）
年 月 日
监理（建设）单位

总监理工程师（建设单位项目负责人）： （公章）

年 月 日

桩基工程质量控制资料核查表 1.7

工程名称：苏州经贸职业技术学院图书馆
序 号
资 料 名 称
份数
检 查 意 见
检 查 人
1
图纸会审、设计变更洽商记录
1份
符合要求
张重文
2
工程测量、定位放线记录
1份
符合要求
张重文
3
原材料出厂合格证明与复试报告
1份
符合要求
张重文
4
施工记录
1份
符合要求
张重文
5
混凝土强度报告与评定资料
1份
符合要求
张重文
6
混凝土强度其它测试认证报告
1份
符合要求
张重文
7
桩试打记录
1份
符合要求
张重文
8
桩荷载试验报告
1份
符合要求
张重文
9
桩身质量检测报告
1份
符合要求
张重文
10
分项工程质量验收记录
2份
符合要求
张重文

自查意见：

资料齐全且符合规范与设计要求

施工企业项目经理：

年 月 日
核查意见：

总监理工程师（建设单位项目负责人）：

年 月 日

预制桩（钢桩）进场验收记录 2.1

工程名称：苏州经贸职业技术学院新校区体育馆 桩数： 进场日期：
桩型
预应力混凝土管桩
规格尺寸
500-100
检 查 内 容

1. 管桩厂的生产资质、营业执照等手续；
2. 管桩的出厂合格证、质保资料等书面材料；
3. 管桩的桩身合缝、平整度等外观质量；
4. 桩的规格尺寸、数量是否与设计与出厂合格证吻合。
验 收 意 见

施 工 单 位

符合设计要求与施工规范的规定。

技术负责人：

质检员：

年 月 日
建设（监理）单位

监理工程师（建设单位项目负责人）：

年 月 日

预制桩（钢桩、商品混凝土与桩头）合格证汇总表 2.2

工程名称：苏州经贸职业技术学院新校区体育馆
序号
产品规格型号
生产厂家
进场日期
合格证编号
验收日期
备 注
1
500（100）70-10
嘉兴恒德管桩
2006/7/28
——
2006/7/28

2
500（100）70-10
嘉兴恒德管桩
2006/7/31
——
2006/7/31

3
500（100）70-10
嘉兴恒德管桩
2006/8/4
——
2006/8/4

4
500（100）70-10
嘉兴恒德管桩
2006/9/3
——
2006/9/3

技术负责人： 质检员：
注：桩合格证附后。
预制桩接桩隐蔽验收记录 2.3

工程名称：苏州经贸职业技术学院新校区报告厅
项目经理
羊 旭 明
专业工长

施工标准名称与代号 建筑地基基础工程施工质量与验收规范 50202-2002
施工图名称与编号 桩位平面布置图
隐蔽工程部位
质量要求
施工单位自检记录
监理（建设）单位验收记录
桩位偏差
符合规范要求
符合要求

桩身垂直度
＜0.5％
＜ ％

桩顶标高
符合规范要求
符合要求

施工桩号

自检结论

符合设计要求与施工规范的规定。

施工单位项目技术负责人：

专职质检员： 年 月 日
验收结论

监理工程师（建设单位项目负责人）：

年 月 日
检查提要：
1、 查接桩材料。钢板、螺栓、螺板、焊条、硫磺胶泥的出厂合格证与试验报告；
2、 查施工质量。焊接、法兰接桩主要查焊缝质量，硫磺胶泥接桩主要查试块。

钢桩接桩施工验收记录 2.4

工程名称：
序 号
施工日期
桩 型
焊缝情况
加强层情况
焊缝咬边深度
冷却时间
上下节桩错口
焊缝探伤情况
备 注
长度
宽度
高度
长度
宽度
高度
外径>700
外径<700
H型钢桩

监理工程师（建设单位项目负责人）： 质检员：

预制桩、钢桩施工（锤击）验收记录 2.5

工程名称：
承载力标准值： 设计桩长： 接头处理： 锤击量： 落距：
序 号
施工日期
桩位编号
桩下沉每米锤击数
（每层土）
桩底标高
桩顶标高
最后3阵
（每阵十击）
贯入数
最后30㎝
锤击数
备 注
1
2
3
4
5
6
3
2
1
1
2
3

注：桩下沉每米锤击数指桩穿过淤泥后记录锤击数。

监理工程师（建设单位项目负责人）： 质检员：

人工挖孔灌注桩施工验收记录 2.6

工程名称：
序 号
施工日期
桩位编号
桩身直径
孔底标高
孔口标高
扩大头尺寸
每层土土质情况
验收日期
备 注
1
2
3
4
5
6

监理工程师（建设单位项目负责人）： 质检员：

泥浆护壁成孔灌注桩施工验收记录 2.7

工程名称：
序号
施工日期
桩位编号
护壁泥浆性能
泥浆护壁
成孔深度
成孔速度
成孔垂直度
孔底
500㎜
内泥浆
性能
沉渣厚度
备注
埋深
中心与桩
中心偏差
筒径

监理工程师（建设单位项目负责人）： 质检员：
锤击沉管灌注桩施工验收记录 2.8

工程名称：
序号
施工日期
桩位编号
桩管入土深度
桩尖
标高
最后30锤每
10锤贯入度
最后30厘米锤击数
桩锤落距
桩入土每米锤击数
3
2
1
1
2
3

1
2
3
4
5
6
7
8

注：由于桩入淤泥层不用锤击，因此不计淤泥层锤击数。

监理工程师（建设单位项目负责人）： 质检员：
钢筋笼制作安放施工验收记录 2.9

工程名称： 验收日期：
序号
制作
日期
桩位编号
主筋规格
数量
箍筋规格
间距
钢筋笼直
径（㎝）
钢筋笼
搭接长度偏差
焊接质量
备注

监理工程师（建设单位项目负责人）： 质检员：
灌注桩水下混凝土施工记录 2.10

工程名称： 导管类型： 水泥强度等级：
场地地坪标高： 砼坍落度： 砼强度等级：
序 号
施工

日期
桩位

编号
设计

桩长
导管距孔底距离（m ）
设计砼

量（m3）
实际砼

量（m3）
砼灌注充盈
系数
浇注时间

（ ）
堵管、导管进水或拔空位置
备注

监理工程师（建设单位项目负责人）： 质检员：

钢材合格证、复试报告汇总表 2.11

序号
钢材名称规格品种
生产厂家
进场数量
合格证编号
复试报告编号
报告
日期
主要使用部位
与有关说明

注：钢材合格证、复试报告附后。

技术负责人： 质检员：
