钢结构工程竣工验收表格
钢结构工程概况 1.1
日期：
建设单位
深圳市迈超商业运营有限责任公司
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
工程地址
深圳市地铁华新站
建筑面积
430.64m2
结构层次
三类
钢结构名称
（钢结构加层平台工程量）
A区
219.3m2

B区240.9m2

总包单位
深圳市迈超商业运营有限责任公司
项目经理

联系电话

监理单位

总监理工程师

联系电话

建筑
设计单位

项目负责人

联系电话

钢结构
设计单位
长宇（珠海）国际建筑设计有限公司
设计资质
甲级
证书号码
A144019055
钢结构
设计人员
范正
执业资
格等级
一级
证号
4401905004
联系电话

钢结构
施工单位

资质等级

证书号码

分包项目
经理

资格
等级

证号

联系电话

开工日期
2016年9月10日
竣工日期
2016年11月15

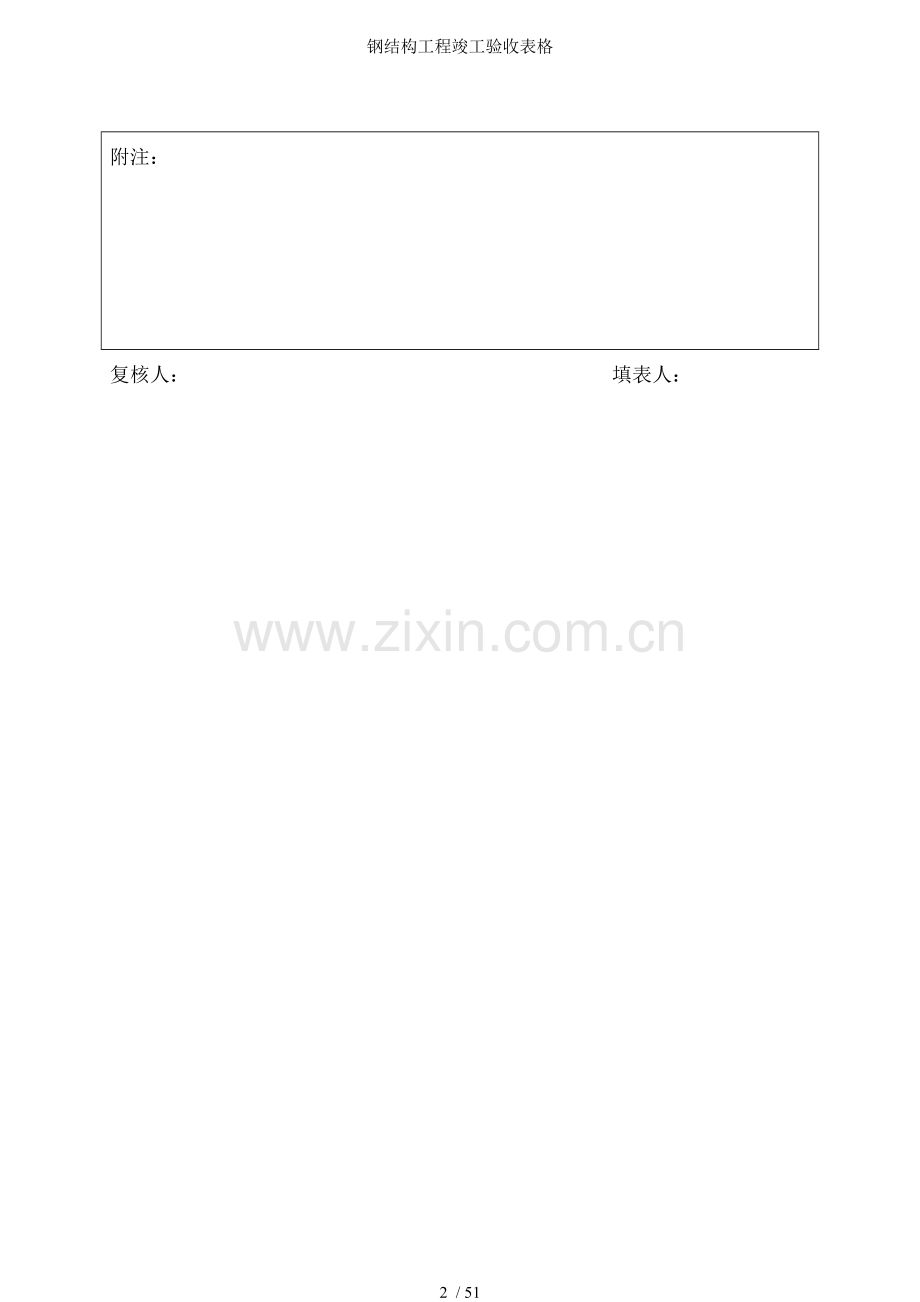

附注：

复核人： 填表人：

图纸会审、设计变更、洽商记录 1.2.1
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
日期
2016.9.15日
内容：
1， 公司召开项目图纸会审会议，对现场状态，设计荷载要求等进行了必要的认证。
2， 对材料型号、规格、数量、材质与质量等级进行详细的分析。
3， 落实具体的实施人与其责任。
4， 与甲方现场工程师的对接等。
5， 材料进场运输线路与安全事项。
6， 质量控制落实。
7， 三清退场与注意事项等。
8， 施工过程中没有设计变更严格按照设计图纸进行了施工。

施工单位

项目经理：
专职质检员：
技术负责人：
建
设
监
理
单
位

总监理工程师：
设计单位

项目负责人：
注：内容填不下者可另加附件，临时变更记录附后。

施工组织设计、施工方案与审批 1.3
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
日期
年 月 日
现报上下表中的技术管理文件，请予以审批
类别
编制人
册数
页数
施工组织设计

施工方案

内容附后

申报简述：
申报部门（分包单位） 申报人：
审核意见：
有 无 附页
总承包单位名称： 审核人： 审核日期： 年 月 日
审批意见：
审批结论： 同意 修改后报 重新编制
审批部门（单位）： 审核人： 审核日期： 年 月 日
注：附施工组织设计、施工方案。

技术交底记录 1.4
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
日期
2016.9.15日
交底提要：
1，设计图纸
2，施工组织措施与钢结构安装方案
3，钢结构施工与质量验收规范《50205-2001》
建筑钢结构焊接技术规程《81-2002218-2002》
钢结构高强度螺栓连接的设计、施工与验收规程 82-1991
施工现场临时用电安全技术规范 《 46-2005》

交底内容：（见施工方案）
1，基础预埋与基础施工处理
2，钢结构制作与钢结构安装的规范要求，允许偏差与注意事项
3，焊接与高强螺栓的允许值
4，油漆涂料涂层要求
5，屋面与围护压型板安装注意事项
技术负责人

交底人

接受交底人

注：本记录一式两份，一份交接受交底人，一份存档。 钢平台 施工记录 1.5
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
分项工程名称
钢平台加层
检查项目
钢柱钢梁
建设单位
深圳市迈超商业运营有限责任公司
分包单位
广东富盈建设有限公司
施工图号
结施-05，-06
检查部位
标准规定
施工单位自查（实测）记录
监理（建设）单位验收记录

1，基础轴线

2，钢柱垂直度

3，高强螺栓

4，全焊透对接焊
焊缝余高 （h

5，全焊透T接焊
焊缝加强高
( DS )

6，角焊缝
焊脚尺寸的偏差
( DS )

7，焊缝咬边
( e )

5.0（3）

H≤10m

t< 20：
0.5£ h £ 2.5
t≥20：
0.5£ h £ 3.5
DS≥4且 £ 10

S £ 6, 0 £ DS £1.5
S > 6, 0 £ DS £3.0
对接焊缝e £ 0.25 ；角焊缝：e £ 0.05t且小于等于0.5。

正负 5

正负 3

符合规范要求

符合规范要求

符合规范要求

符合规范要求

符合规范要求

施工单位
自查结论：

合格
质检员：
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论：
合格
监理工程师（建设单位项目负责人）： 年 月 日

焊接材料的烘焙记录 1.5.1
材料种类
烘焙温度
（℃）
烘焙时间
（）
保存温度
（℃）
存放时间
（h）
回烘温度
（℃）
回焙时间
（）
回焙次数
日期
E433
型焊条
350-400
1小时
100恒温
2小时
350
30-40分钟
1次

气体保护电弧焊用碳钢、低合金钢焊丝
镀铜H102焊丝
镀铜H102焊丝

班组长或专业工长：

签字
2016. 年 11月 3 日

质检员或项目技术负责人：

签字
年 月 日

监理工程师：
（建设单位项目技术人员）
签字
年 月 日

施工合格证汇总表 1.6
姓名
性别
施工焊条件
合格证号
钢印号
备 注
柯尊富
男
焊接与热切割作业
T4257211
特种作业操作证

李涛
男
焊接与热切割作业
T4232417
特种作业操作证

牟玲玉
男
焊接与热切割作业
T612323198110233212
特种作业操作证

注：上岗证复验件附后。
钢结构工程质量控制资料核查表 1.7
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
施工单位

序号
资料名称
份数
检查意见
检查人
1
图纸会审、设计变更、洽商记录

2
原材料出厂合格证与进场检验报告
1
良好

3
施工现场试验报告与见证取样报告

4
强制性条文要求的检查项目检查记录
1
好

5
隐蔽工程验收记录
1
好

6
高强度螺栓施工记录、其它施工记录（或日志）等
1

7
分项工程检验批质量验收记录、分项工程质量验收记录
1
好

8
不合格项的处理记录与验收记录

9
重大质量、技术问题的实施方案

10
新材料、新工艺施工记录

结论：
严格按照钢结构施工与质量验收规范要求施工，施工措施直接受现场工程师指导。

施工单位项目经理
施工负责人： 年 月 日
验收意见：

总监理工程师：
（建设单位项目负责人）
年 月 日

钢结构工程观感质量检查记录 1.9
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
施工单位

序号
项目
抽查情况
质量评价
好
一般
差
1
普通涂层表面

无皱褶，无裂纹，无缺陷；
好

2
防火涂层表面

无皱褶，无裂纹，无缺陷；
好

3
压型金属板表面
无皱褶，无卷边，无裂痕，无孔洞；
好

4
钢平台、钢梯、钢栏杆
无锈蚀，无弯曲，无缺陷；
好

观感质量综合评价
合格
检查结论：
合格

施工单位项目经理：

2016年12 月 10 日

总监理工程师：
合格

（建设单位项目负责人）

年 月 日
质量合格证明文件、检测报告、复试报告汇总表 统表1
（通用表格）
工程名称：深圳市地铁华新站时尚商业A、B区工程――钢结构 产品名称：
序号
产品名称规格
进场数量
生产厂家
合格证、检测、复测报告编号
主要使用部位与说明
1
防锈漆、
72
广东狮子涂料公司

型钢表层
2
夹芯岩棉瓦
210.8m2
深圳市宝汇鸿业金属材料有限公司

屋面防水
3
夹芯岩棉板
148.8m2
深圳市宝汇鸿业金属材料有限公司

加层围护

项目经理： 质检员： 监理工程师：
钢构件进场验收记录汇总表 2.2.1
工程名称：深圳市地铁华新站时尚商业A、B区工程――钢结构
序号
产品名称规格
进场
数量
生产厂家
验收
日期
钢结构安装单位检查结果
监理（建设）单位验收绪论
1
H钢、244*175*7*11
12
河北津西型钢厂

表面无锈蚀
合格
2
H16#工字钢
11
深圳市宝汇鸿业金属材料有限公司

合格
3
H244X17511

合格
4
钢板、M20
642m
广州钢管厂有限公司

合格
5
钢板、M12
20块
广州钢管厂有限公司

合格
6
楼层板、51*250*750
430.64
深圳市宝汇鸿业金属材料有限公司

合格
7
化学螺栓、M18
380
上海锡承建筑有限公司

合格
8
钢筋、φ8、φ6
450
广州钢管厂有限公司

合格

项目经理： 质检员： 监理工程师：
钢构件进场验收记录 2.2.1
工程名称：深圳市地铁华新站时尚商业A、B区工程――钢结构
生产单位
河北津西型钢有限公司
构件名称
矩型钢管
进场日期
2016.10.
构件数量

使用部位
钢平台柱平台梁
验收内容（含质量资料情况）：
1，产品合格证
2，质量外观纪录

质检员： 项目技术负责人： 监理工程师：
钢构件合格证汇总表 2.2.3
工程名称： 深圳市地铁华新站时尚商业A、B区工程――钢结构
序号
产品名称规格
进场数量
生产厂家
合格证编号
主要使用部位与说明

矩型管250*150*6

广州钢管厂有限公司

钢梁

矩型管200*200*6

广州钢管厂有限公司

钢柱

矩型管150*150*6、*8

广州钢管厂有限公司

钢梁

压型岩棉板W250-750

深圳市宝汇鸿业金属材料有限公司

屋面与围护

压型岩棉板51-750

深圳市宝汇鸿业金属材料有限公司

屋面系统

项目经理： 质检员： 监理工程师：
注：各类构件合格证附后。
焊缝 检查记录 2.3.1（通用表）
（强制性条文检查通用表）
工程名称
深圳市地铁华新站时尚商业东西区装饰装修工程
分项工程名称
钢结构加层平台
检查项目
钢柱、钢梁、钢楼梯
建设单位
深圳市迈超商业运营有限责任公司
分包单位
广东富盈建设有限公司
施工图号
结施05、06
检查部位
标准规定
施工单位自查（实测）记录
监理（建设）单位验收记录

（1） 钢柱垂直度
（2） 钢柱轴线位移

h／1000

±15

±1.5-2.0

+3

施工单位
自查结论：

质检员：
施工单位项目技术负责人： 年 月 日
监理（建设）
单位验收结论：

监理工程师（建设单位项目负责人）： 年 月 日

其它检查项目的检测报告与隐蔽工程项目 2.4
检查验收记录汇总表
子分部
工程名称
钢平台加层
施工单位

监理单位（建设单位）

序号
检测报告隐蔽项目名称
份数
施工单位自查结果
监理（建设）单位验收结果
1
钢柱基础板焊接

合格

2
化学螺栓埋设深度

平均200-250

项目经理： 质检员： 监理工程师：
注：各批构件进场验收记录附后。
隐蔽工程检查验收记录
（通用表格）
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
分项工程名称
钢结构加层平台
隐蔽项目
钢平台基础板焊接与化学螺栓埋设深度
建设单位
深圳市迈超商业运营有限责任公司
分包单位
广东富盈建设有限公司
施工图号
-05、-06，
检查内容
标准规定
施工单位自查记录
监理（建设）单位验收记录

1， 钢平台支架制作与安装
2， 屋面瓦安装与胶体封闭

202052001

合格

合格

施工单位
自查结论：

合格

质检员：
施工单位项目技术负责人： 2016 年 11 月 15 日
监理（建设）
单位验收结论：

合格

监理工程师（建设单位项目负责人）： 年 月 日

钢结构子分部工程质量验收记录 3.0
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
结构类型
三类
层数
贰层
施工单位

技术部门负责人

质量部门负责人

分包单位
广东富盈建设有限公司
分包单位负责人

分包技术负责人

序号
分项工程名称
检验批数
施工单位检查评定
验收意见
1
钢平台构架
4批
合格

2
加层屋面瓦
2批
合格
3

4

5

6

质量控制资料

安全和功能检验（检测）报告

观感质量验收
合格

参加验收单位

分包单位
施工单位
设计单位
监理（建设）单位

广东富盈建设有限公司

项目经理：
年 月 日

项目经理：
年 月 日

项目负责人：
年 月 日

深圳市迈超商业运营有限责任公司

总工程师：
(建设单位项目负责人)： 年 月 日

分项工程质量验收记录 统表2
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
结构类型
三类
检验批数
12批
施工单位

项目经理

项目技术负责人

分包单位
广东富盈建设有限公司
分包单位负责人

分包项目经理

序号
检验批部位、区段
施工单位评定结果
监理（建设）单位验收结论
1
钢柱钢梁
合格

2
屋面彩钢瓦
合格

3
油漆涂料
合格

4

5

6

7

8

9

10

11

12

13

检查结论

项目专业技术负责人：
年 月 日

监理工程师：
（建设单位项目专业技术负责人）
年 月 日
钢构件焊接分项工程检验批质量验收记录 3.1
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
检验批部位
钢柱基础底板焊接
施工执行标准名称与编号
20205-2001

施工单位

项目经理

专业工长

分包单位
广东富盈建设有限公司

分包项目经理

施工班组长

序号
50205-2001的规定
施工单位检查评定记录
监理（建设）单位验收绪论
主控项目
1
焊接材料进场验收
合格

2
焊接材料的复检

3
焊接材料与母材的匹配
匹配
4
焊工上岗证书

5
焊接工艺评定
合格
6
一、二级焊缝内部缺陷的检验

7
组合焊缝的焊接尺寸

8
焊缝的表面缺陷
无明显缺陷
一

般

项

目
1
焊接材料进场验收

2
焊前预热和焊后热处理

3
项次
项目
外观质量允许偏差（）

1
缺陷类型
二级
三级

2
未焊满（指不足设计要求
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,
且≤2.0

每100.0焊缝内缺陷总长≤25.0

3
根部收缩
≤0.2+0.02t,且≤1.0
≤0.2+0.04t,
且≤2.0
-2
-1
+2
+2
+1
+1
-2
-2
+4
-3

长度不限

4
咬边
≤0.05t,且≤0.5连续长度≤100.0，且焊缝两侧咬边总长≤10%焊缝全长
≤0.1t,且≤1.0，长度不限

5
弧坑裂纹
——
允许存在个别长度≤5.0的弧坑裂纹
无
无
无
无
无
无

6
电弧擦伤
——
允许存在个别电弧擦伤

7
接头不良
缺口深度
0.05t，且≤0. 5
≤缺口深度0.1t，且≤0.1

每1000.0焊缝不应超过1处

续表3.1
一

般

项

目
3
8
表面夹渣
——
深≤0.2t,长≤0.5t,且≤20.0

9
表面气孔
——
每50.0焊缝长度内允许直径≤0.4t,且≤3.0t的气孔个，孔距≥6倍孔径
2
1
3
3
1
1
2
4
2
2

注：表内t为连接处较薄的板厚。
4
序号
项目
图例
允许偏差（）

1
对接焊缝余高c

一、二级
三级

B＜20:0~3.0
B≥20:0~4.0
B＜20:0~4.0
B≥20:0~5.0
+3
+1
-2
-2
+5
+1
-1
-2
+4
+2

3
对接焊错边d

d＜0.15t,且≤2.0
d＜0.15t,且≤3.0

5
焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡：加工成凹形的角焊缝，不得在其表面留下切痕。

6
焊缝感观应达到：外形均匀、成型较好，焊道与焊道、焊道与基本金属间过渡较平滑，焊渣和飞溅物基本清除干净。

施工单位检查评定结果

合格

项目专业质量检查员：
2016 年 12 月 7 日

监理（建设）单位验收结论

合格

监理工程师（建设单位项目负责人）：
年 月 日

钢结构（普通紧固件连接）分项工程检验批质量验收记录 3.3
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
检验批部位

施工执行标准名称与编号
20205-2001
施工单位

项目经理

专业工长

分包单位
广东富盈建设有限公司

分包项目经理

施工班组长

序号
50205-2001的规定
施工单位检查评定记录
监理（建设）单位验收结论
主控项目
1
钢结构连接用普通螺栓、柳钉、自攻钉、拉铆钉、射钉、锚栓（机械型和化学试剂型）、地脚锚栓等紧固标准件与螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。
合格

2
普通螺栓作为永久性连接螺栓时，当设计有要求或对其质量有疑义时，应进行螺栓实物最小拉力载荷复验，试验方法见《钢结构工程施工质量验收规范》50205-2001附录B，其结果应符合现行国家标准《紧固件机械性能螺栓、螺钉和螺柱》3098的规定。
合格
3
连接薄钢采用的自攻钉、拉铆钉、射钉等其规格尺寸与被连接钢板相匹配，其间距、边距等应符合设计要求。
合格
一般项目
1
永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2扣。
合格

2
自攻钉、钢拉铆钉、射钉等与连接钢板应紧固密贴，外观排列整齐。
合格
施工单位检查评定结果

合格

项目专业质量检查员： 2016 年 11 月 15 日
监理（建设）单位验收结论

合格

监理工程师（建设单位项目负责人）： 年 月 日

钢结构（零件与部件加工）分项工程检验批质量验收记录 3.5
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
检验批部位

施工执行标准名称与编号

施工单位

项目经理

专业工长

分包单位
广东富盈建设有限公司

分包项目经理

施工班组长

序号
50205-2001的规定
施工单位检查评定记录
监理（建设）单位验收结论
主控项目
1
钢材、钢铸件材料进场验收

2
钢材的复验

3
钢材切割面质量

4
钢材矫正和成型的温度控制

5
气割或机械剪切的零件的边缘边工质量

6
螺栓球焊接球加工的外观质量

7
A、B级螺栓孔径的允许偏差()

序号
螺栓公称直径、螺栓孔直径
螺栓公称直径允许偏差
螺栓孔直径允许偏差

1
10~18
0.00
-0.21
+0.18
0.00

2
18~30
0.00
-0.21
+0.21
0.00

3
30~50
0.00
-0.25
+0.25
0.00

项目（C级螺栓孔）
允许偏差（）

1
直径
+0.1
0.00

2
圆度
2.0

3
垂直度
0.03t且不应大于2.0

一般项目
1
钢板规格尺寸的要求

2
钢材表面质量

3
项次
项目（气割）
允许偏差（）

1
零件宽度、长度
±3.0

2
切割面平面度
0.05t，且不应大于2.0（t为切割面厚度）

3
割纹深度
0.3

4
局部缺口深度
1.0

项次
项目（机械切割）
允许偏差（）

1
零件宽度、长度
±3.0

2
边缘缺棱
1.0

3
型钢端部垂直度
2.0

续表3.5
一

般

项

目
4
矫正后的钢材表面，不应有明显的凹面或损伤，划痕深度不得大于0.5，且不应大于该钢材厚度负允许偏差的1/2。

冷矫正和冷弯曲的最小曲率半径和最大弯曲矢高()

钢材类别
图例
对应轴
矫正
弯曲

r
f
r
f

钢板扁钢

50t
l2
400t
25t
l2
400t
r

f

y—y（仅对扁钢轴线）
100b
l2
800b
50b
l2
400b
r

f

角钢

90b
l2
720b
45b
l2
400b
r

f

槽钢

50h
l2
400h
25h
l2
200h
r

f

y—y
90b
l2
720b
45b
l2
360b
r

f

工字钢

50h
l2
400h
25h
l2
200h
r

f

y—y
50b
l2
400b
25b
l2
200b
r

f

注：r为率半径；f为弯曲矢高；l为弯曲弦长；t为钢板厚度。

项目
(钢材矫正后)
允许偏差
（）
图例

钢板的局部平面度
t≤14
1.5

t＞14
1.0

型钢弯曲矢高
1000且不应大于5.0

角钢肢的垂直度
100双肢栓接角钢的角度不得大于90°

槽钢翼缘对腹板的垂直度
80

工字钢、H型钢槽翼缘对腹板的垂直度
100且不大于2.0

单层钢结构安装分项工程检验批质量验收记录 3.8
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
检验批部位

施工执行标准名称与编号

施工单位

项目经理

专业工长

分包单位
广东富盈建设有限公司

分包项目经理

施工班组长

序号
50205-2001的规定
施工单位检查评定记录
监理（建设）单位验收结论
主控项目
1
基础验收
合格

2
构件进场验收
合格

3
设计要求顶紧的节点，接触面不应少于70%紧贴，且边缘最大间隙不应大于0.8。

4
构件垂直度和侧向弯曲矢高偏差
合格

5
主体结构的整体垂直度和整体平面弯曲的偏差
合格

1
地脚螺栓精度
合格

2
钢柱等主要构件的中心线与标高基准点等标记齐全
合格

3
当钢桁架（梁）安装的砼柱上时，其支座中心对定位轴线的偏差不应大于10
当采用大不型砼面电极度时，钢桁架（梁）间距的0偏差不应大于10

4
钢柱安装精度
+—15

5
吊车梁安装精度

6
墙架、檀条等次要构件安装精度

7
钢平台、钢梯、防护钢栏杆安装度
2.0

8
现场安装焊缝对精度
无垫板间隙
允许偏差：+3.0
0

有垫板间隙
允许偏差：+3.0
-2.0

9
钢结构表面应干净，结构主要表面不应有疤痕、泥沙等污垢
合格

施工单位检查评定结果

合格

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目负责人）： 年 月 日

压型金属板安装分项工程检验批质量验收记录 3.11
工程名称
深圳市地铁华新站时尚商业A、B区工程――钢结构
检验批部位

施工执行标准名称与编号

施工单位

项目经理

专业工长

分包单位
广东富盈建设有限公司

分包项目经理

施工班组长

序号
50205-2001的规定
施工单位检查评定记录
监理（建设）单位验收结论
主控项目
1
金属压型板与制造金属压型板所采用的原材料，其品种、规格、性能等应符合现行国家产品标准和设计要求。
压型金属泛水板、包角板和零配件的品种、规格以与防水密封材料的性能应符合现行国家产品标准和设计要求。
合格

2
压型金属板成型后，其基板不应有裂纹。
合格

3
有涂层、镀层压型金属板成型后，涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。
合格

4
压型金属板、泛水板和包角板等应固定可靠、牢固，防腐涂料涂刷和密封材料敷设应完好，连接件数量、间距应符合设计要求和国家现行有关
