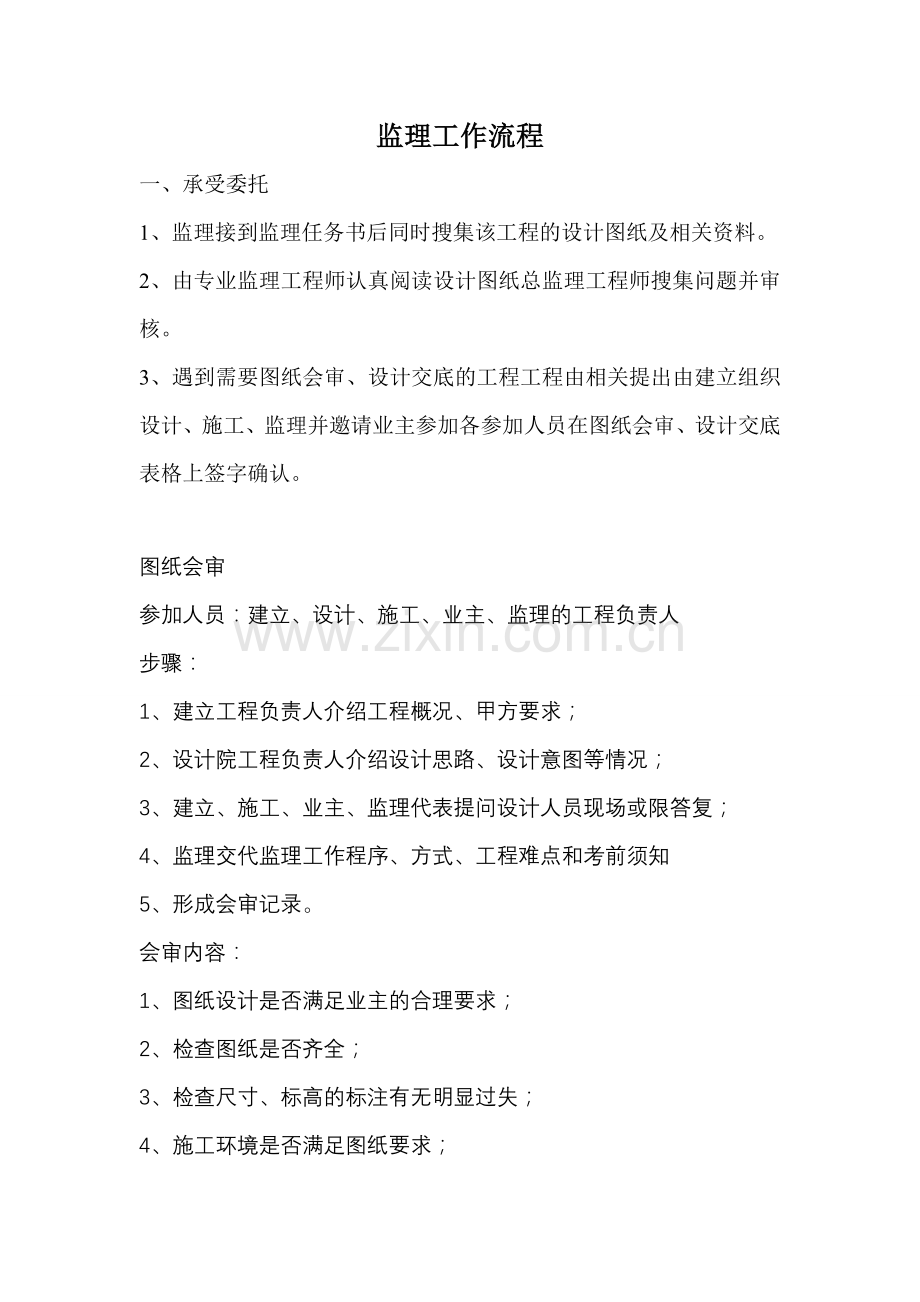

监理工作流程
一、承受委托
1、监理接到监理任务书后同时搜集该工程的设计图纸及相关资料。
2、由专业监理工程师认真阅读设计图纸总监理工程师搜集问题并审核。
3、遇到需要图纸会审、设计交底的工程工程由相关提出由建立组织设计、施工、监理并邀请业主参加各参加人员在图纸会审、设计交底表格上签字确认。

图纸会审
参加人员：建立、设计、施工、业主、监理的工程负责人
步骤：
1、建立工程负责人介绍工程概况、甲方要求；
2、设计院工程负责人介绍设计思路、设计意图等情况；
3、建立、施工、业主、监理代表提问设计人员现场或限答复；
4、监理交代监理工作程序、方式、工程难点和考前须知
5、形成会审记录。
会审内容：
1、图纸设计是否满足业主的合理要求；
2、检查图纸是否齐全；
3、检查尺寸、标高的标注有无明显过失；
4、施工环境是否满足图纸要求；

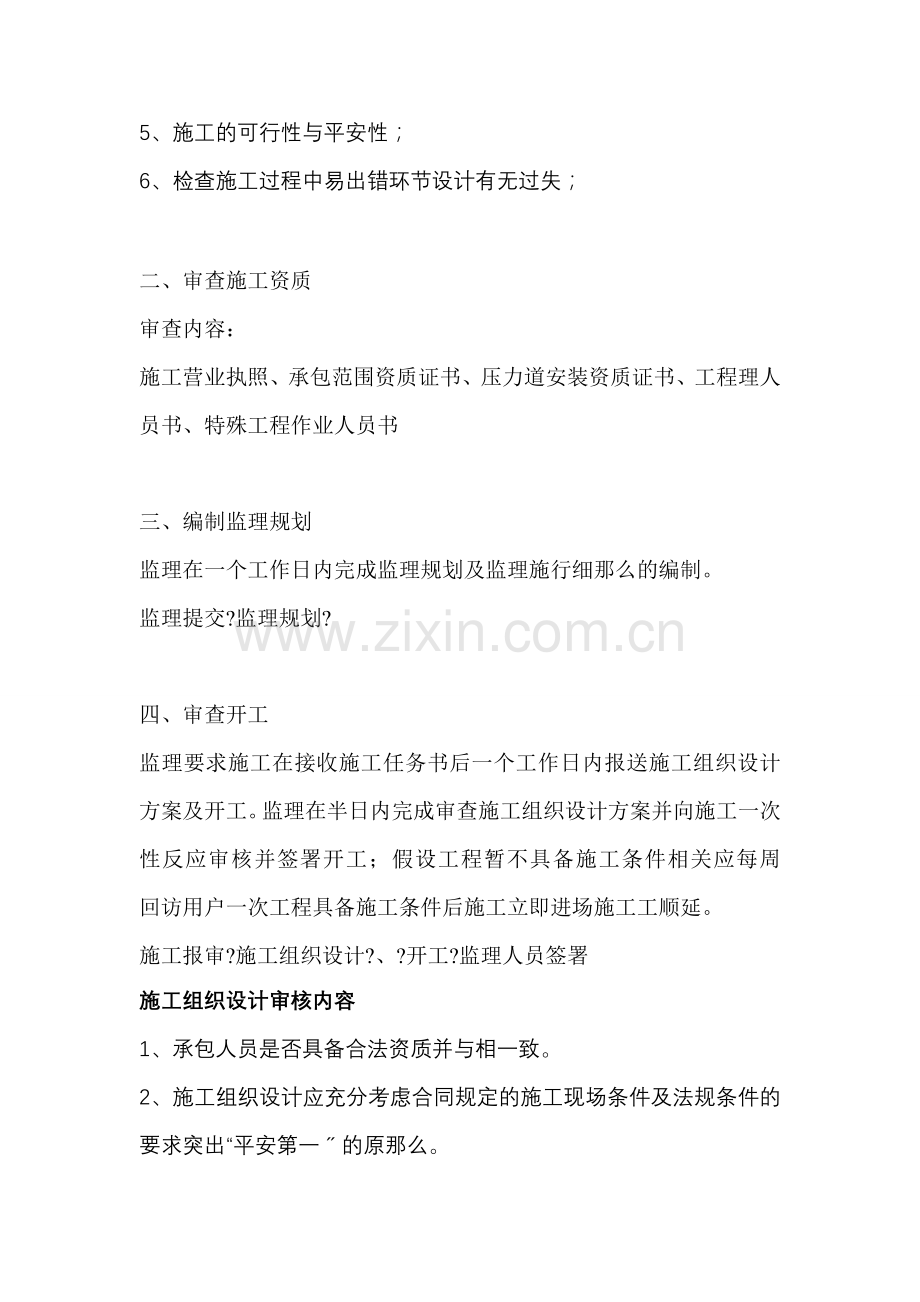

5、施工的可行性与平安性；
6、检查施工过程中易出错环节设计有无过失；

二、审查施工资质
审查内容：
施工营业执照、承包范围资质证书、压力道安装资质证书、工程理人员书、特殊工程作业人员书

三、编制监理规划
监理在一个工作日内完成监理规划及监理施行细那么的编制。
监理提交?监理规划?

四、审查开工
监理要求施工在接收施工任务书后一个工作日内报送施工组织设计方案及开工。监理在半日内完成审查施工组织设计方案并向施工一次性反应审核并签署开工；假设工程暂不具备施工条件相关应每周 回访用户一次工程具备施工条件后施工立即进场施工工顺延。
施工报审?施工组织设计?、?开工?监理人员签署
施工组织设计审核内容
1、承包人员是否具备合法资质并与相一致。
2、施工组织设计应充分考虑合同规定的施工现场条件及法规条件的要求突出“平安第一〞的原那么。
3、施工方案应有针对性承包对本工程的特点及难点、施工条件是否分析充分。
4、施工方案应有可操作性采用的技术方案和措施是否先进适用技术是否成熟。
5、承包施工机械设备、人员装备与组织是否能满足合同要求重点审核〔1〕组织架构：施工组织理架构的层次是否明晰理人员的配置是否足够兼职是否过多。〔2〕资质等级：工程理人员的资质是否符合工程类别的要求是否持证上岗并有相应的工作经历。
6、施工进度方案是否符合合同工的要求进度方案编制应以施工方案为根据正确表达施工的总体部署、流向顺序及工艺关系。
7、承包质量保证措施是否健全并实在可行对有技术疑难点的工程应制定针对性的质量保证措施。
8、施工组织设计中的平安技术措施和危险性较大的分局部项工程〔如脚手架搭设、深沟槽开挖等〕平安专项施工方案是否符合工程建立强迫性要求；文明施工措施是否实在可行并符合有关规定。

五、平安文明施工要求
平安文明施工工作方面。监理要求施工严格按?“5S〞形式文明示范工地理暂行规定?执行。在开工前监理要求施工编制?平安文明施工措施?监视施工按照?平安文明施工措施?进展平安防范 。接气施工时监理派专人到现场督察和协调要求施工指定防火负责人装备灭火器材确保施工平安。

六、材料报验
要求施工对工程材料、构配件、设备进展自检将自检情况报监理审查监理验收合格后要求施工立即进场。
施工报审材料数量、质量检验及合格证明监理人员在?工程材料/构配件/设备报审表?上签署

七、测量放线
监理人员现场监理必须按设计图纸及规划红线放线如遇到不可防止障碍需要位变更监理人员在建立受权范围内现场处理重大变更提交建立由建立组织相关至现场共同处理监理参与。
施工报审?测量放线记录?监理人员在?测量放线报验申请表?上签署

八、沟槽开挖
监理对开挖沟槽100检查验收要求施工必须根据定位放线结果开挖沟槽。沟槽的尺寸、槽底标高和坡向必须符合设计及要求；假设发现不符合要求那么要求施工整改后重新报验验收合格后才允许进入下到工序。
施工报审?沟槽开挖记录?监理人员在?沟槽开挖报验申请表?上签署

九、道安装
监理现场对施工的人员资质进展审核要求相关施工人员必须持证上岗。
监理人员现场检查道是否满足及设计规定的平安间距要求如不满足那么要求施工采取有效措施保护道处理后报监理人员验收合格前方可进入下道工序。
监理人员对PE连接焊口的外观〔焊口的翻边、错边量及同轴度〕进展100检查；同时弯曲半径进展检查。
监理人员对钢焊口进展100外检查要求焊口无突起、毛刺及气孔并按照及设计要求对焊口进展无损检测由监理人员现场选定焊口并无损检测按选定焊口进展无损检测待结果焊口验收合格后施工进入焊口除锈防腐工作。
施工每次施工完毕后监理人员要求施工对敞口端临时封堵。
施工报审?埋地道安装记录?、?架空道安装记录?、?除锈防腐记录?、?无损检测申请表?监理人员在?道安装报验申请表?、?除锈防腐报验申请表?、?无损检测申请表?上签署

十、沟槽回填
监理人员验收道安装合格后要求施工一个工作日内进展回填。回填前必须将槽底施工遗留的杂物清理干净；距顶0.5m以内的沟槽回填土中不得有碎石、砖块等杂物不得用冻土回填；对于土质不符合要求的段要求施工用细沙、从别处取土回填等措施对道进展保护。
顶正上方30cm-50cm铺设警示带PE时须同沟敷设金属示踪线
当施工自购细沙回填时应在回填前联络单说明。
施工报审?沟槽回填记录?监理人员在?沟槽回填报验申请表?上签署

十一、隐蔽工程
局部埋地燃气道平安净距不符合部位、需障碍部位等采取有效保护措施后由监理人员检查合格前方可隐蔽。
施工报审?隐蔽工程检查记录?监理人员在?隐蔽工程报验申请表?上签署

十二、吹扫试压
道吹扫：工程在吹扫前监理在一个工作日内审查施工报送的吹扫方案。在吹扫过程中为确保道干净现场必须使用大型空压机保持道压力连续吹扫每段道吹扫至少进展三次以上且为双向吹扫监理人员全程跟踪验收。
压力试验：工程吹扫验收合格后要求施工在一个工作日内向监理报送压力试验方案监理一个工作日内审查压力试验方案并对压力试验过程跟踪验收。试验用的压力计及温度记录仪应在校验有效内。对未参加严性试验的设备〔如流量计〕应在严性试验合格后进展复位然后按设计压力对系统升压采用发泡剂检查设备〔如流量计〕及其与道的连接处不漏为合格。
施工报审?吹扫方案??吹扫记录??强度试验记录??严性试验记录?监理人员在?吹扫方案报审表??吹扫报验申请表??试压报验申请表?上签署

十三、户内立
户内安装完成后要求施工进展自检自检合格后报监理验收。监理人员主要检查是否按图施工、明的横平竖直、立三通口朝向、补偿器安装、立试压等。
施工报审?户内立自检记录??户内立试压记录?监理人员在?户内立报验申请表?上签署

十四、燃气设施安装
调压设施安装包括调压器根底、调压器安装、调压器护栏安装；阀门及阀门井包括阀门水压试验、阀门井根底浇筑、阀门井护体砌筑、阀门安装；补偿器安装：安装位置、方向、是否预拉伸处理；计量设施安装：由监理人员根据?流量计安装监理记录表?中要求监理并认真填写。
施工报审?调压器安装自检记录??阀门水压试验记录??阀门安装记录??计量设施安装自检记录?监理人员在报验申请表上签署
流量计安装监理检查内容：
1
流量计安装前必须具备以下条件：流量计前后路系统安装、吹扫和试压工作完毕。
2
监理人员到达现场后经检查封条完好无损施工才能将流量计封条撤除检查流量计出厂合格证、检定证；外观不得有污损凹陷和破裂；表、记数器应明晰完好；出厂封印或检定封印完好；距检定不得超过6个月。
3
流量计型须符合设计要求。
4
流量计的安装必须按图施工未经设计变更不得随意更改安装位置。
5
罗茨、涡轮流量计应安装在枯燥无热辐射〔如：露天光下〕无电磁干扰〔如：动力配电房旁〕无振动的地方。
6
表前短、球阀、过滤器组装时流量计的位置用等径的道〔工艺短〕代替进展焊接、试压、道吹扫严禁带流量计进展焊接、试压、道吹扫。
7
调压器后、计量表前道必须采用氩弧焊打底、电弧焊盖面径较小的短允许采用氩弧焊焊接。
8
检查流量计的前后段确认没有锈渍等杂物；施工应拆下表前短由监理人员确认其内已清理干净后方可开场安装流量计；安装时施工必须防止杂质掉入流量计中。
9
涡轮流量计必须程度安装在道上安装时流量计轴线应与道轴线同心流向要一致。
10
罗茨流量计安装时无进出口为垂直或程度位置都应尽量保持转子轴线程度。流量计安装路各局部配和件尺寸必须符合设计安装流量计时应确保流量计中心与线中心对齐结实可靠无错位、并不使流量计本体承受不正常外力〔包括轴向与径向〕。流量计过滤网必须按照说明书安装。
11
点火前检查流量计的油位点火时检查最小火时流量计的运行状况。
12
点火后由建立、表具厂家、施工、监理对调压器过滤器、计量表具过滤器进展检查监理人员现场进展记录。
十五、非开挖施工
在工程非开挖施工前监理审查专项承包的资质、专项承包的人员编制等。在定向钻施工过程中监理人员施行旁证监理现场检查机械设备的情况、燃气线走向情况、待牵引道的防护情况、导向杆出入土的角度、扩孔的大小、泥浆的配比、定向钻的实际长度等。

十六、牺牲极施工
在牺牲极施工过程中监理人员将现场检查镁合金及其它材料情况、极和测试桩安装情况、施工人员的安装记录情况以及正确记录测试电位的数值。

十七、综合验收
工序全部验收合格后监理及时组织预验收预验收时根据?工程预验收检查记录表?、?预验收审核表?并认真填写。预验收合格后要求施工在内报送工程开工资料至监理监理在内完成开工资料审核审查详细内容参照?开工图、开工资料审查考前须知?。资料不合格的应将不合格项一次性施工于3日内进展整改；审核合格由监理人员在封面上签字、盖章监理在内出具监理工作总结和工程质量评估与工程资料一起归档。预验收合格后要求施工内申报综合验收监理接到建立综合验收后准时参加综合验收。
预验收检查内容
验收工程
检查及验收情况记录
备 注
线
安装
线安装〔是/否〕符合设计要求〔是/否〕相关变更〔是/否〕存在被其它设施占压；
道与阀门、件等连接〔是/否〕同轴横平竖直；支架安装及间距〔是/否〕符合设计及要求；(有/无)补偿器安装〔是/否〕符合设计要求

阀门井
及阀门
阀门开启〔是/否〕正常；
补偿器连接〔是/否〕正常；
阀门井〔是/否〕按要求施工；

调压器
调压器根底〔是/否〕符合要求；
调压器安装〔是/否〕平直稳固各参数〔是/否〕符合设计要求
护栏安装〔是/否〕符合要求；

计量
器具
计量表具的安装〔是/否〕符合图纸要求表具说明书、合格证〔是/否〕齐全；
计量表箱的安装〔是/否〕符合要求；
调压器、计量表与其他设施的平安净距〔是/否〕符合要求；

开工图、开工资料审查考前须知
1、开工图审查
〔1〕开工图内容应符合及集团相关规定；
〔2〕开工图必须与开工时实际情况相符合监理人员应核对施工图纸上的原始记录及设计变更；
〔3〕开工图应有开工图说明不能是原有的施工图说明；
〔4〕开工图标示应详细非开挖位、阴极保护设施位置均应在开工图上明确标示；
〔5〕开工图纸完好、无遗漏注意图纸页码的连续性；
〔6〕图框上的所有签名应完好签名时须一一对应手工填写严禁打印。

2、开工资料审查
〔1〕开工资料〔附后页〕
〔2〕核对施工内容是否与任务书一致
〔3〕工序报验资料是否有漏项；
〔4〕工程变更单、联络单、监理单是否齐全；
〔5〕工程监理记录资料是否、准确、全面；
〔6〕所有签字是否齐全
