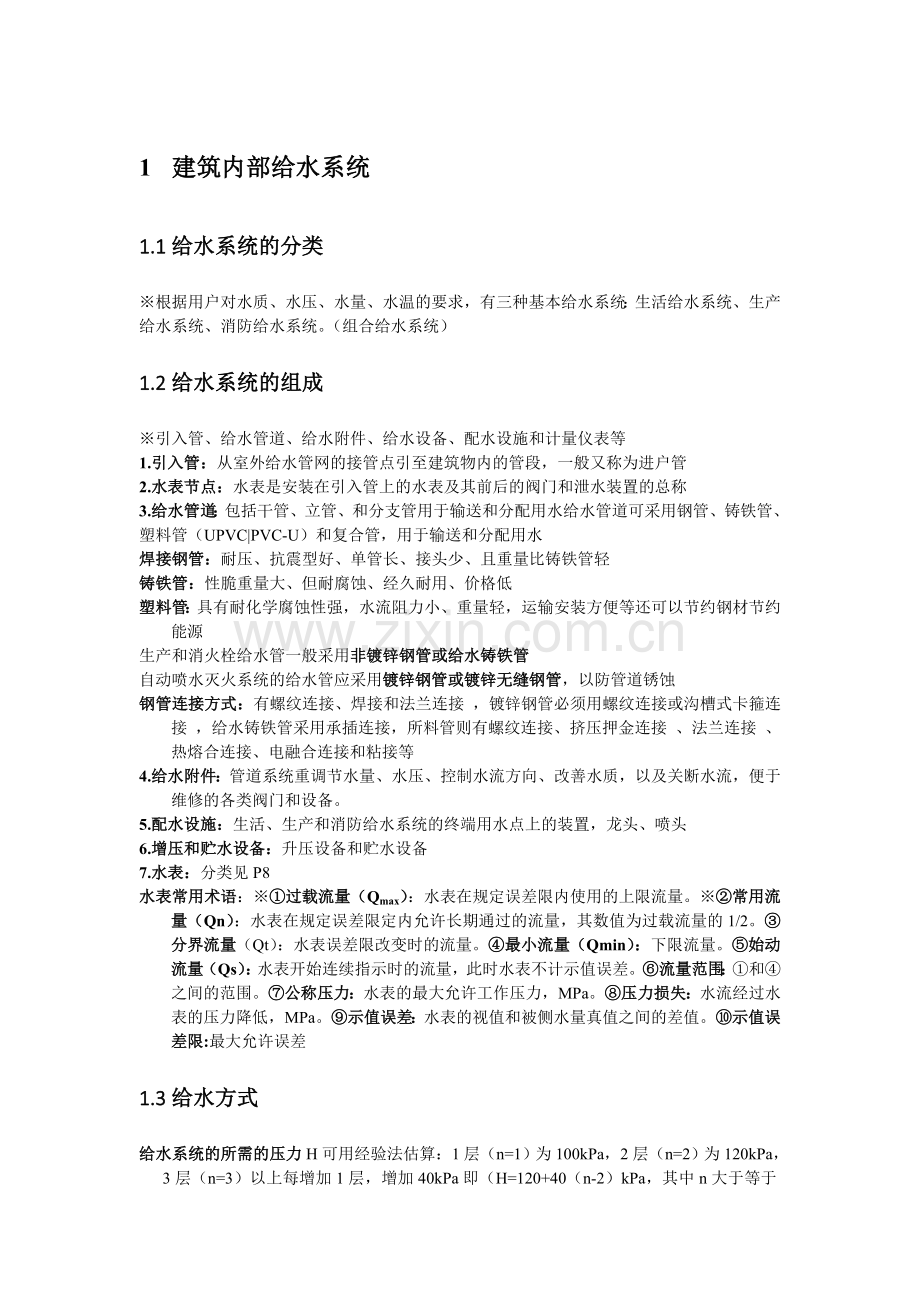

建筑给水排水工程复习资料.doc

1 建筑内部给水系统
1.1 给水系统的分类
※根据用户对水质、水压、水量、水温的要求，有三种基本给水系统：生活给水系统、生产给水系统、消防给水系统。（组合给水系统）
1.2 给水系统的组成
※引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等
1.引入管：从室外给水管网的接管点引至建筑物内的管段，一般又称为进户管
2.水表节点：水表是安装在引入管上的水表及其前后的阀门和泄水装置的总称
3.给水管道：包括干管、立管、和分支管用于输送和分配用水给水管道可采用钢管、铸铁管、塑料管（UPVC|PVC-U）和复合管，用于输送和分配用水
焊接钢管：耐压、抗震型好、单管长、接头少、且重量比铸铁管轻
铸铁管：性脆重量大、但耐腐蚀、经久耐用、价格低
塑料管：具有耐化学腐蚀性强，水流阻力小、重量轻，运输安装方便等还可以节约钢材节约能源
生产和消火栓给水管一般采用非镀锌钢管或给水铸铁管
自动喷水灭火系统的给水管应采用镀锌钢管或镀锌无缝钢管，以防管道锈蚀
钢管连接方式：有螺纹连接、焊接和法兰连接 ，镀锌钢管必须用螺纹连接或沟槽式卡箍连接 ，给水铸铁管采用承插连接，所料管则有螺纹连接、挤压押金连接 、法兰连接 、热熔合连接、电融合连接和粘接等
4.给水附件：管道系统重调节水量、水压、控制水流方向、改善水质，以及关断水流，便于维修的各类阀门和设备。
5.配水设施：生活、生产和消防给水系统的终端用水点上的装置，龙头、喷头
6.增压和贮水设备：升压设备和贮水设备
7.水表：分类见P8
水表常用术语：※①过载流量（Qmax）：水表在规定误差限内使用的上限流量。※②常用流量（Qn）：水表在规定误差限定内允许长期通过的流量，其数值为过载流量的1/2。③分界流量（Qt）：水表误差限改变时的流量。④最小流量（Qmin）：下限流量。⑤始动流量（Qs）：水表开始连续指示时的流量，此时水表不计示值误差。⑥流量范围：①和④之间的范围。⑦公称压力：水表的最大允许工作压力，MPa。⑧压力损失：水流经过水表的压力降低，MPa。⑨示值误差：水表的视值和被侧水量真值之间的差值。⑩示值误差限:最大允许误差
1.3 给水方式
给水系统的所需的压力H可用经验法估算：1层（n=1）为100kPa，2层（n=2）为120kPa，3层（n=3）以上每增加1层，增加40kPa即（H=120+40（n-2）kPa，其中n大于等于2）
给水方式的基本形式：1.依靠外网压力的给水方式:①直接给水方式②设水箱的给水方式（室外给水管网水压经常不足）
2依靠水泵升压的给水方式：①设水泵的给水方式②设水泵、水箱联合的给水方式③气压给水方式④分区给水方式
分区给水方式有：1）水泵并联分区给水2）水泵串联分区给水3）减压阀减压分区给水
分质给水系统：根据不同水质需求设置独立的给水系统
给水方式选择原则：1.尽量利用外部给水管网的水压直接供水2.出高层建筑等，一般消防给水系统宜与生活或生产给水系统共用一个系统3.生活给水系统中，卫生器具处静水压力不得大于0.60MPa.各分区最低卫生器具配水点静水压力不宜大于0.45（特殊情况不宜大于0.55MPa），水压大于0.35MPa的入户管，宜设减压或调压设施4.生产给水系统的静水压应视情况而定5.消火栓给水系统最大静水压不大于0.8MPa 6.自动喷水 MAX1.2
1.4 给水管道的布置与敷设
基本要求：1.水力条件良好、经济 2.保护管道不被破坏 3.不影响安全和建筑物的适用 便于维护
两条引入管
给水干管敷设位置：可分为上行下给、下行上给和中分式。
敷设形式：明装 即管道外露，有点事安装维修方便造价低但影响美观，表面易结露、积灰尘，一般用于对卫生、美观没有特殊要求的建筑 暗装即管道隐蔽，如敷设在管道井，技术层，管道沟，墙糙或夹壁墙中、直接埋地或埋在楼板的垫层里，有点事管道不影响室内的美观、整洁，但施工复杂，维修困难，造价高，是用于对卫生美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等
室外埋地引入管要防止地面活荷载和冰冻的破坏，其管顶覆土厚度不宜小于0.7m，并应敷设在冰冻线以下0.2m处
管道防护：防腐，防冻、防露，防漏，防振
2 建筑内部给水系统的计算
2.1 给水系统所需水压
H=H1+H2+H3+H4
额定流量：满足卫生器具和用水设备用途要求而规定的，其配水出口在单位时间流出的水量成为额定流量
最低工作压力(H4)：各种配水装置为克服给水配件内摩阻、冲击及流速变化等阻力，而放出额定流量所需的最小静水压力
※最不利配水点：给水系统中如果某一点配水点的水压被满足则系统中其他用水点的压力均能被满足，则称该点为给水系统中的最不利配水点
给水系统的水压就应保证最不利点配水具有足够的流出水头
2.2 给水系统所需水量
生活用水量的计算
Qd=mqd ∵Qp=Qd/T Kh=Qh/Qp ∴Qh=kh*Qp
式中 Qd—最高日用水量，L/d；m—用水单位数，人或床位数等，工业企业建筑为每班人数；qd—最高日生活用水定额；Qp—平均小时用水量，L/h ；T—建筑物的用水时间，工业企业建筑为每班用水时间性，h ；Kh—小时变化系数 ；Qh—最大小时用水量
若工业企业为分班工作制，最高用水量Qd=mqdn, n为生产班数

P25※概念要知道
2.3 给水设计秒流量、水力计算、管道和水表及其特殊附件水损计算
住宅生活给水管道设计秒流量计算公式
qg=0.2×U×Ng 式中qg—计算管段的设计秒流量，L/s；U—卫生器具给水当量同时出溜的概率，%；Ng—卫生器具给水当量总数；0.2—1个卫生器具给水当量的额定流量，L/s
出流概率计算公式
ac—对应不同卫生器具的给水当量平均出流概率（U0）的系数：Ng—计算管段的卫生器具给水当量总数

公共建筑的生活给水设计秒流量计算公式
qg=0.2a a—根据建筑物用途确定的系数

※给水设计秒流量：根据建筑物配置的卫生器具给水当量和管段的卫生器具给水当量同时出流概率确定
设计秒流量计算方法：经验法，平方根法（适用什么建筑），概率法
计算自己看公式找题目做P30
例2.1要看 P38
※只需要了解概念
2.4 增压和贮水设备
增压设备：1.水泵：给水系统中的主要升压设备。选泵2.气压给水设备：※要知道原理，计算不考
贮水设备：贮水池。吸水井，水箱 水箱的配管附件P51
当资料不足时，生活（生产）调节水量（Qb-QJ）T b可以不小于建筑日用水两的20%-25%计，居住小区的调节水量可以不小于建筑日用水量的15%-20%计。吸水井的有效容积应大于最大1台水泵3min的出水量，且满足吸水管的布置，安装，检修和防止水深过浅水泵进气等正常工作要求。高位水箱容量超过50立方米，宜分成两格或分设两个。
水箱有效容积：主要根据它在给水系统中的作用来确定，若仅作为水量调节之用，其有效容积即为调节容积，若兼有贮备消防和生产事故用水量作用，其容积应以调节水量、消防和生产事故备用水量之和来确定
※水池和水箱容积的确定，基本的构件和相对位置
2.5 给水水质防护
水质污染的现象及原因：1贮水池（箱）中的制作材料或防腐涂料选择不当。若含有毒物质，逐渐溶于水中，将直接污染水质 2 水在贮水池（箱）中停留时间过长。当水中余氯被耗尽后，随着有害微生物的生长繁殖，会使水腐败变质 3 贮水池（箱）管理不当。如水池（箱）人孔不严密，通气管或溢流管口常开设置，尘土、苍蝇、鼠、雀等均可能通过以上孔、口进入水中造成污染 4 回流污染，即非饮用水或其他液体倒流入生活给水系统。行程回流污染的主要原因是：埋地管道或阀门等附件连接不紧密吗，平时渗漏，当饮用水断流，管道中出现负压时，被污染的地下水或阀门井中的积水即会通过渗漏处，进入给水系统；放水附件安装不当，出水口设在卫生器具或用水设备溢流位下，或溢流管堵塞，而器具或设备中留有污水，室外给水管网又因事故供水压力下降，当开启放水附件时，污水即会在负压作用下，吸入给水管道。
水质防护措施：1.各给水系统相互独立。2.饮用水管道与贮水池不要布置在易受污染处。3.建筑内的水池应设在专用房间。4.贮水池箱要加强管理和维护。5.给水装置防水寇和一水口之间要有不小于放水口径2.5倍的空气间隙。6.必要时设置管道倒流防止器
给水装置放水口与用水设备溢流水位之间，应有不小于放水口径2.5倍的空气间隙
2.6 高层建筑给水系统
高层建筑给水系统 ※由于配水龙头前压力过大，水流速度过快，出流量增大，水头损失增加，是设计工况与实际工况不符，不但会产生水流噪声，还将直接影响高增供水的安全可靠性
分区：串联式、减压式、并列式、室外高低给水管网直接供水
3 建筑消防系统
建筑消防系统可分以下：1消火栓给水系统 2 自动喷水系统 3 其他使用非水灭火剂的固定灭火系统
3.1 消火栓给水系统
消火栓设备是由水枪、水带、消火栓组成，均安装于消火栓箱内
水泵接合器是连接消防车向室内消防给水系统加压供水的装置
消防管道
消防水池用于无室外消防水源时贮存室内消防用水量
消防水箱应储存10min的室内消防用水量 消防水池应有2-3hours的水量
自动喷水系统要持续1个小时 水箱有生活泵补水，贮存10min的消防用水量
上面的应该不太重要
消火栓给水系统的给水方式：1.由室外给水管网直接供水的消防给水方式2.设水箱的消火栓给水方式3.设水泵水箱的消火栓给水方式
水枪充实度长度：水枪射流在26mm-38mm直径圆断面内、包含全部水量75%-90%的密实水柱长度称为充实水柱长度，以Hm表示。7m≤Hm≤15m
※消火栓布置： 1 建筑高小于等于24m、体积小于等于5000立方米的库房，应保证有1支水枪的充实水柱达到同层任何部位。 2 其他民用建筑应保证有2支水枪的充实水柱达到同层内任何部位3 消火栓口距地面安装高度为1.1m，栓口宜向下或与墙面垂直安装 4 消火栓应设在使用方便的走道内，通道口处或楼梯内
消防给水管道的布置P68
消防给水管道在检修关闭阀门后，停止使用的消防立管不应多于1根，在1层停止使用的消火栓不应多于5个
3.2 消火栓给水系统的水力计算
P69-P74
3.3 自动喷水灭火系统
自动喷水系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警星号的消防灭火设施
分类：1湿式自动喷水灭火系统（喷头常闭）2干式自动喷水灭火系统（喷头常闭）3 预作用喷水灭火系统（喷头常闭）4雨淋喷水灭火系统（喷头常开）水幕系统（喷头常开）
喷头及控制配件：1.喷头：闭式喷头的喷口用热敏元件组成的释放机构封闭，达到一定温度即开启。2.报警阀：作用是开启和关闭管网的水流，传递信号报警。分为干式、湿式、干湿式、雨淋式。干湿式报警阀是由湿式、干式报警阀依次连接而成，在温暖季节用湿式装置，在寒冷季节则用干式装置；雨淋阀用于雨淋、预作用、水幕、水喷雾自动喷水灭火系统
※上面的不用记，只需要知道什么时候用湿式的什么时候用干式的等等，选择得出来就行
3.4 自动喷水灭火系统的水力计算
P84-92
※喷水强度和作用面积的概念
不会考计算
3.5 水喷雾灭火系统
水喷雾灭火系统利用水喷雾喷头把水粉碎成细小的水雾滴之后喷射到正在燃烧的物质表面，通过表面冷却、窒息以及乳化、稀释的同时作用实现灭火
系统分类：固定式和移动式
水喷雾灭火系统不得用于扑救与遇水发生化学反应造成燃烧、爆炸的火灾以及水雾对保护对象造成严重破坏的火灾
3.6 其他固定灭火设施
干粉灭火系统 泡沫灭火系统 卤代烷灭火系统 二氧化碳灭火系统 蒸汽灭火系统 延误灭火系统 固定消防水炮灭火系统
3.7 高层建筑消防给水系统
高层建筑与低层、多层建筑相比，其火灾危险性大原因：1引发火灾的因素多2 火势蔓延快3 补救困难 4人员、物资不易疏散
当消火栓给水系统中，消火栓口处压力超过1Mp，自动喷水灭火系统中管网压力超过1.2MPa时，则需分区供水
水箱的设置高度应满足最不利喷头处工作压力不低于0.05MPa和建筑高度不超过100m，最不利点消火栓静水压不低于0.07Mpa或建筑高度超过100m，最不利点消火栓静水压不低于0.15MPa的要求
当水池总容积>500m³时，应分成2个，一个检修时，另一个仍能正常工作
消防卷盘在火灾初期时使用，便于非专职消防人员在火灾初起时及时救火，以防火势蔓延，提高灭火功率。故可按地面有一股水流到达的要求布置，其水量可不计入消防用水总量 水龙带长不超过25m
消防立管管径不应小于100m 当消火栓口处压力>0.5MPa时，在消火栓处设减压装置
消防给水防止超压的措施：多台水泵并联运行；选用流量——扬程曲线平缓的消防水泵；合理的确定分区范围和布置消防管道；提高管道和附件的承压能力；在消防给水系统中设置安全阀或设水泵回流管泄压
4 建筑内部排水系统
4.1 排水系统的分类
建筑内部排水系统：生活排水系统 工业废水系统 屋面雨水排除系统
建筑内部污废水排水系统应满足以下三个基本要求：首先，系统能迅速畅通地将污废水排到室外；其次，排水管道系统内的气压稳定，有毒有害气体不进入室内，保持室内良好的环境卫生；第三，管线布置合理，简短顺直，工程造价低
组成：1卫生器具2 排水管道 3 清通设备4 提升设备 5 污水局部处理构筑物 6 通气系统
污废水排水系统分类：单立管排水系统（1 无通气管的单立管排水系统2 有通气的普通单立管排水系统 3特制配件单立管排水系统）双立管排水系统 三立管排水系统
4.2 卫生器具管材与附件
排水管材与附件：1管材①排水铸铁管②排水塑料管 2附件①存水弯②地漏③清扫口④检查口 存水弯的形状有P形 S形 U行
4.3 建筑内部排水的流动特点
1.水量和气压变化幅度大 2.流速变化剧烈 3.事故危害大
水封的作用及破坏的原因：设在卫生器具排水口下，用来抵抗排水管内气压变化，防止排水管道系统中气体窜入室内的一定高度的水柱，通常用存水弯来实施。国内外一般将水封高度定为50-100mm。水封破坏的原因：1 自虹吸损失 2 诱导虹吸损失 3 静态损失
※排水横管水流特点：急流段 水跃及跃后段 逐渐衰减段
※排水立管水流特点： 断续的非均匀流 水、气两相流 管内压力变化
※水流流态特征：立管中水流状态主要经过附壁螺旋流、水膜流和水塞流三个阶段
4.4 排水系统选择与管道敷设
排水管道的布置与敷设原则：1排水畅通，水利条件好 2 保证设有排水管道房间或场所的正常使用 3 保证排水管道的不受损坏 4 室内环境卫生条件好 5施工安装、维护管理方便 6 占地面积小，线程短
※通气系统：包括通气支管、通气立管、结合通气管和汇合通气管
4.5 污废水提升和局部处理
提升：1.排水泵房2.排水泵3.集水池
※局部处理设备：1.化粪池和生活污水局部处理：化粪池是一种利用沉淀和厌氧发酵原理去除污水中悬浮性有机物，初级处理构筑物，定时清掏。2.隔油池：防止油‘污沾附在管道上，阻塞管道，去除污水中的可浮油3.小型沉淀池：去除水中的泥沙4.降温池：降低废水温度，防止其损害管道寿命和维护人员健康5.医院污水处理：医院污水消毒处理、放射性污水处理、重金属污水处理、废弃药物污水处理、污泥处理
5 建筑内部排水系统的计算
方老师原话--------了解概念即可
排水设计秒流量：为保证最不利时刻的最大排水量能迅速、安全的排放，某管段的排水设计流量应为该管段的瞬时最大排水流量
P176的例题 排水支管立管的流量要会算
6 建筑雨水排水系统
6.1 建筑雨水排水系统的组成和适用条件
组成：1.普通外排水2.天沟外排水3.内排水（雨水斗、连接管、悬吊管、立管、排出管、埋地干管、附属构筑物）
适用情况：普通外排水：普通住宅、一般的公共建筑和小型单跨厂房
天沟外排水：适用于长度不超过100m的多跨工业厂房
内排水：适用于跨度大特别长的多跨建筑，设天沟有困难的建筑，设立管有困难的建筑等
雨水内排水系统的水是重力流动
6.2 雨水排水系统的水力计算
了解原理，应该不考
7 建筑内部热水供应系统
7.1 热水供应系统的分类、组成和供水方式
分类：1.局部热水供应系统：就地加热，如热水器 2.集中热水供应系统：在锅炉房、热交换站或加热间将热水集中加热，通过热水管网输送。 3.区域热水系统：在热电厂、区域性锅炉房或热交换站将水集中加热后通过市政热力管网输送。
组成：1.热媒系统（第一循环系统）：热媒、水加热器和热媒管网 2.热水供应系统（第二循环系统）：热水配水管网和回水管网 3.附件：阀、控制杆、温度调节器什么的
供水方式：加热方式：1直接加热：直接烧水或蒸汽 2间接加热：蒸汽传热后冷凝循环
热水管网的压力工况：1开式 2闭式 区别在于有无高位水箱 水压是否要求稳定
可能会考画图题※热水管网设置循环管网的方式：1全循环2半循环（立管循环和干管循环）3无循环
运行方式：1全天循环2定时循环
循环动力：1自然循环2机械循环
※干管位置：上行下给 下行上给 干管循环有两种
7.2 热水供应系统的热源、加热设备和贮热设备
知道功能即可
热水器 锅炉
7.3 热水供应系统的管材和附件
理解 不管计算
P223
7.4 热水供应系统的敷设和保温
方式：明设和暗设
※保温目的：减少介质传送过程中无效的热损失
7.5 高层建筑热水供应系统
供水方式：集中式和分散式 设备多少的区别P238
8 建筑内部热水供应系统的计算
重点 细看

居住小区的供水方式：1 直接供水方式 2 调蓄增压供水方式 3 分压供水方式
