BIM是什么BIM能做什么建筑土木工程科技专业资料.ppt

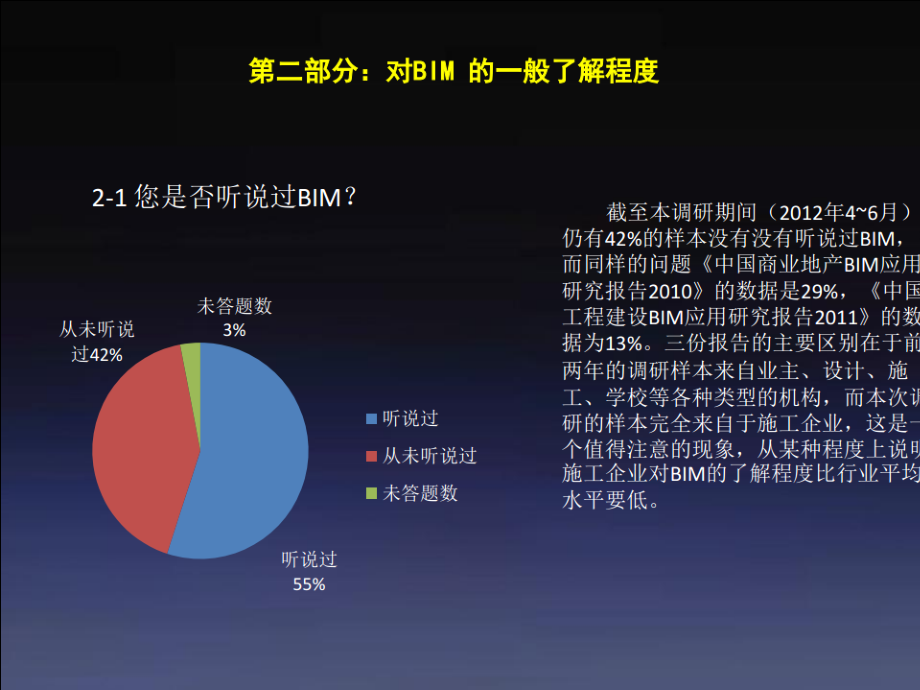

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,建筑信息建模,(BIM),从理论走向实践,主讲人,:,田群,什么是BIM？,支持IFC标准的软件,软件的功能,方案与造型设计 Scketup、vasari、Rhino,建筑设计 Revit CAD、Bentley、ArchiCAD,结构分析 Robot、PKPM、JYK、Catia,管道设计 MagiCAD、Revit MEP,施工模拟 Bentley、Navisworks,能耗分析 Ecotec、Energy Plus,负荷分析鸿业,模型检查 Solibri,成本核算 Vico、广联达、鲁班,三维可视化与动画渲染 3DS MAX、Navisworks,四维施工模拟 Bentley、Navisworks,GIS定点监测 Tremble,工程基础信息平台 ProjectWise、Buzzsaw、Vault,BIM就是软件么？,Building Information Modeling(BIM),建筑信息建模,Virtual Design and Construction(VDC),虚拟设计与施工,建筑信息建模,建筑信息模型,是建筑学、工程学及土木工程的新工具。建筑信息模型（,Building Information Modeling,，简称,BIM,）一词由,Autodesk,所创的。它是来形容那些以三维图形为主、面向对象、建筑学有关的电脑辅助设计。当初这个概念是由,Jerry Laiserin,把,Autodesk,、奔特力系统软件公司、,Graphisoft,所提供的技术向公众推广。它是建筑过程的数字展示方式来协助数字信息交流及合作。,建筑信息模型,是近年来一项引领建筑数字技术走向更高层次的新技术，它的全面应用将大大提高建筑业的生产效率，提升建筑工程的集成化程度，使设计、施工到运营整个全生命周期的质量和效率显著提高、降低成本。,BIM实现的功能,施工,优化,与分析,运营,可研,现阶段的BIM现状,建模,可视化,四维施工模拟,工程量核算,这些调查结果第一是不准确的，第二在大部分企业还不现实！,一、BIM软件介绍,BIM,软件介绍,-,核心建模软件,1,这类软件英文通常叫,“BIM Authoring Software”,，是,BIM,之所以成为,BIM,的基础，换句话说，正是因为有了这些软件才有了,BIM,，也是从事,BIM,的同行第一类要碰到的,BIM,软件。因此我们称它们为,“BIM,核心建模软件,”,，简称,“BIM,建模软件,”,。常用的,BIM,建模软件如下图所示：,BIM,软件介绍,-,方案设计软件,2,BIM,方案设计软件用在设计初期，其主要功能是把业主设计任务书里面基于数字的项目要求转化成基于几何形体的建筑方案，此方案用于业主和设计师之间的沟通和方案研究论证。,BIM,方案设计软件可以帮助设计师验证设计方案和业主设计任务书中的项目要求相匹配。,BIM,方案设计软件的成果可以转换到,BIM,核心建模软件里面进行设计深化，并继续验证满足业主要求的情况。,BIM,软件介绍,-,几何造型,软件,3,设计初期阶段的形体、体量研究或者遇到复杂建筑造型的情况，使用几何造型软件会比直接使用,BIM,核心建模软件更方便、效率更高，甚至可以实现,BIM,核心建模软件无法实现的功能。几何造型软件的成果可以作为,BIM,核心建模软件的输入。,BIM,软件介绍,-,可持续分析软件,4,Energy Plus,可持续或者绿色分析软件可以使用,BIM,模型的信息对项目进行日照、风环境、热工、景观可视度、噪音等方面的分析，主要软件有国外的,Echotect,、,IES,、,Green Building Studio,以及国内的,PKPM,等。,BIM,软件介绍,-,机电分析软件,5,水暖电等设备和电气分析软件国内产品有鸿业、博超等，国外产品有,Designmaster,、,IES Virtual Environment,、,Trane Trace,等。,BIM,软件介绍,-,结构分析软件,6,结构分析软件是目前和,BIM,核心建模软件集成度比较高的产品，基本上两者之间可以实现双向信息交换，即结构分析软件可以使用,BIM,核心建模软件的信息进行结构分析，分析结果对结构的调整又可以反馈回到,BIM,核心建模软件中去，自动更新,BIM,模型。,ETABS,、,STAAD,、,Robot,等国外软件以及,PKPM,等国内软件都可以跟,BIM,核心建模软件配合使用。,BIM,软件介绍,-,可视化软件,7,有了,BIM,模型以后，对可视化软件的使用至少有如下好处：,1,）可视化建模的工作量减少了,2,）模型的精度和与设计（实物）的吻合度提高了,3,）可以在项目的不同阶段以及各种变化情况下快速产生可视化效果,BIM,软件介绍,-,模型检查软件,8,BIM,模型检查软件既可以用来检查模型本身的质量和完整性，例如空间之间有没有重叠？空间有没有被适当的构件围闭？构件之间有没有冲突等；也可以用来检查设计是不是符合业主的,要求，是否符合规范的要求等。,BIM,软件介绍,-,深化设计软件,9,Xsteel,是目前最有影响的基于,BIM,技术的钢结构深化设计软件，该软件可以使用,BIM,核心建模软件的数据，对钢结构进行面向加工、安装的详细设计，生成钢结构施工图（加工图、深化图、详图）、材料表、数控机床加工代码等。下图是,Xsteel,设计的一个例子,BIM,软件介绍,-,碰撞检查软件,10,BIM,软件介绍,-,碰撞检查软件,11,造价管理软件利用,BIM,模型提供的信息进行工程量统计和造价分析，由于,BIM,模型结构化数据的支持，基于,BIM,技术的造价管理软件可以根据工程施工计划动态提供造价管理需要的数据，这就是所谓,BIM,技术的,5D,应用。,国外的,BIM,造价管理有,Innovaya,和,Solibri,，鲁班是国内,BIM,造价管理软件的代表。,BIM,软件介绍,-,其他软件,运营管理软件,二维图软件,审核发布软件,BIM软件中的信息流,二、BIM主要应用,建筑经济指标控制,BIM在审批阶段的应用,与,CAD,二维图形文件的无缝连接,从,2D3D,平稳过渡,广州三维电子报批整体方案,BIM在审批阶段的应用,2,直接由三维模型自动生成图纸和技术经济指标,提高规划审批和设计部门的规范性、科学性、严密性、高效性,广州三维电子报批整体方案,BIM在审批阶段的应用,3,图形和数据双向智能关联,广州三维电子报批整体方案,BIM在审批阶段的应用,4,直接面对建筑构件和用地构件对象定义,广州三维电子报批整体方案,BIM在审批阶段的应用,5,报建,审批图纸模型的自动化,规范化,集中化管理,广州三维电子报批整体方案,BIM在审批阶段的应用,6,可以根据需要为城市管理实时输出各种数据,广州三维电子报批整体方案,BIM在审批阶段的应用,基于,BIM,建筑信息模型的可持续设计,-,黄柏峪生态小学,第一步：从,Revit,三维模型中直接导入,IES,，同时导入建筑信息数据库（,BIM,）,第二步：由整体到楼层、到单个房间，进行环境能源性能分析,第三步：根据采光、日照、负荷特征对方案进行改进设计,绿色建筑整合设计流程,结构图,墨臣商业异型会所绿色分析,墨臣商业异型会所绿色分析,墨臣项目阶段性绿色建筑分析应用流程,墨臣商业异型会所绿色分析,施工图设计,标准化的住宅单元户型设计（建筑结构水暖电专业）,云南省设计院单元式住宅,施工图设计,施工图设计,施工图设计,Civil3D,数字地形模型 与 土方计算,业务需求：,直观的查看和分析场地地形,场地平整、挖填，大量的土方计算,解决方案：,使用多种源数据生成数字地形模型,精确而强大的地形编辑功能,丰富的分析工具，包括场地坡度、坡向和地表径流模拟,快速剖切地形或多层地质断面,使用参数化建模工具，设计各种复杂的开挖、填筑和场地平整,快速计算土方量，以及自动土方平衡,符合中国用户习惯的土方施工图,Civil3D,数字地形模型 与 土方计算,业务需求：,传统的二维图纸不便于审查和交流,难以处理不对称、不规则的特殊断面,数量庞杂的横断面图纸和土方计算,遇到设计变更，所有工作推倒重来？,解决方案：,灵巧的设计机制，轻松创建任意形式的标准横断面，构建复杂的道路形体,对指定的特殊断面进行手工修改,自动批量生成横断面图纸，并计算断面面积和土方量,直观查看设计成果的三维效果,一处更新，处处更新！,做好,/,做对招标文件，招标文件,BIM,要求,多专业设计图纸设计查错，管线碰撞检查，管线综合优化,净高检查（楼梯，走道净高，车库净高等）,综合结构预留孔洞图,设备材料清单,管线复杂部位的设备安装图,总体施工进度的四维施工模拟,复杂部位的四维施工模拟（分时间阶段和专业施工顺序的施工模拟）,预制构件施工安装,复杂管线及机房设备的安装,按照施工进度计划，进行,各个施工阶段的成本（资金流）控制分析,施工人员组织安排,材料准备及现场堆放组织,按照施工进度计划，进行现场车流，人流的合理组织以及运营阶段的道路指示系统，车流人流分析模拟,主要建筑机械的使用计划和使用效率分析,BIM,在项目招投标，施工，运营阶段的应用,设计变更管理，实时的计价算量，,BIM,模型修改,BIM,竣工模型的搭建，实现施工阶段的文档资料信息管理（与模型相对应关联）,幕墙，预制构件，钢结构构件的深化施工设计，优化构件规格，定制加工图,施工阶段的可建性模拟（如改扩建工程，空间局促部位）,基于,BIM,模型算量的企业级采购管理系统,项目租售阶段的数字沙盘,互动场景模拟,互动装修清单和报价系统,项目应急管理培训模拟（灾难疏散，断水断电的紧急处置方案）,项目运营阶段的空间管理,（租金，物业费，租约，装修清单实景模型，改造信息）,物业健康指标的监控（温度，湿度，幕墙清洗，开窗通风控制，有害气体含量等）,物业能耗管理，水电气的使用状况可视化管理,室外场地道路景观绿化及市政管网的可视化查询，定位，维护的组织管理,需要关注的问题：,BIM,竣工模型的信息分类管理模式,BIM,部品库的创建及维护（标准的建立，文件管理模式）,做好,/,做对招标文件，招标文件,BIM,要求,上海悦达信一时代广场案例,BIM模型,BIM模型现场施工指导,多专业设计图纸设计查错，管线碰撞检查，管线综合优化,在建立,3D,模型中发现结构梁建筑门发生碰撞，且空间狭小，且没有调整余地。,管道井与结构楼板开孔有矛盾，开孔范围超出了管道井范围。,管线碰撞检查，综合优化,Naviswork,碰撞点显示,上海悦达信一时代广场案例,净高检查（楼梯，走道净高，车库净高等）,半层处结构梁下净空高度不足，结构梁与门相碰。,Navisworks,漫游净高检查,济南西客站站前广场地下部分,BIM,咨询,综合结构预留孔洞图,（结构构件留洞，预埋套管）,预留通风口,预制构件预留洞口,设备材料清单,管线复杂部位的设备安装图,操作半径模拟,总体施工进度的四维施工模拟,复杂部位的四维施工模拟（分时间阶段和专业施工顺序的施工模拟）,Showcase,施工模拟截图（按照颜色区分施工顺序）,Navisworks,施工动画模拟（按照颜色区分施工顺序）,天津天士力集团药厂总承包项目,按照施工进度计划，进行,各个施工阶段的成本（资金流）控制分析,施工人员组织安排,材料准备及现场堆放组织,广联达大厦项目BIM与本地算量计价软件的结合,4D,施工模拟及分阶段工程量统计,4D,施工模拟及分阶段工程量统计,4D,施工模拟及分阶段工程量统计,按照施工进度计划，进行现场车流，人流的合理组织以及运营阶段的道路指示系统，车流人流分析模拟,主要建筑机械的使用计划和使用效率分析,设计变更管理，实时的计价算量，,BIM,模型修改,BIM,竣工模型的搭建，实现施工阶段的文档资料信息管理（与模型相对应关联）,幕墙，预制构件，钢结构构件的深化施工设计，优化构件规格，定制加工图,施工阶段的可建性模拟（如改扩建工程，空间局促部位）,山东省文化艺术中心,BIM,应用,幕墙，预制构件，钢结构构件的深化施工设计，优化构件规格，定制加工图,天津天士力药厂项目,管理层,业务层,支撑,体系,OA,系统,NC,系统,权限管理,流程配置,模板管理,功能扩展,采购决策,报表中心,系统门户（,单点登录,/,信息发布,）,领导,业务部门,招标小组,供应商,采购管理系统,计划管理,任务管理,招投标管理,战略招标,询价采购,零星采购,紧急采购,合同台账,供应商信息,供应商评估,价格管理,知识管理,基于,BIM,模型算量的企业级采购管理系统,BIM,模型,4D，5D,应用的基础上，统一采购，按照施工进度计划分阶段实施,项目租售阶段的数字沙盘,互动场景模拟,互动装修清单和报价系统,Showcase,软件互动漫游,建筑园区,道路交通,商业地产,城市管理,基于,BIM,模型的物业管理应用,（软件定制开发服务）,建筑园区数字化应用,道路交通数字化应用,建筑园区数字化应用,直观：,利用,BIM,模型实现建筑综合体的可视化管理,便捷：,房间信息、设施设备查询高效便捷,革新：,系统数据库信息与模型对象完全对应，颠覆了利用图纸保存信息的低效方式,开发：,全新的信息管理方式，提供了信息高效利用的可能。在此系统基础上可以开发符合客户需求的信息集成功能,延伸：,BIM,技术今后将逐步集成物联网技术，为智慧建筑、智慧园区、智慧城市打下基础,安全：,符合国际,IFC,标准，利用通用数据库软件，确保数据信息在今后几十年通用有效,建筑园区数字化应用,系统界面,组织树,信息区,模型区,建筑园区数字化应用,基本功能,建筑园区数字化应用,虚拟漫游,建筑园区数字化应用,空间管理,租金,物管,建筑园区数字化应用,空间管理,信息,租期,建筑园区数字化应用,设施管理,信息,管理,建筑园区数字化应用,设施管理,保修,查询,导出,统计,建筑园区数字化应用,状态监控,特殊房间的,温度、湿度、,有害气体含,量可视化监,控,查询,建筑园区数字化应用,能源监控,通过智能端口自,动采集数据，可,以监控用电、用,水、用气状况并,进行可视化管理,显示,Luban EDS,Luban EDS,原理及架构,创建,管理,应用,协同,共享,造价,造价师,Luban Estimator,子账号,管理,账号系统,BIM,数据库,PDS,套定额,模板库,自动套,量、价,指标库,指标库,企业定额,数据库,定额库,资源价格,数据库,价格库,定制构件,数据库,构件库,编码规则,数据库,编码库,量,/BIM,鲁班算量,Lubancal,价,鲁班通,Luban Express,消耗量指标,鲁班定额,Luban EQS,客户端,1,：,BE,全体管理人员,项目数据提供,客户端,2,：,MC,高管层,所有项目统计分析,客户端,3,：,PM,施工,技术,施工管理,客户端,4,：,iBan,施工,技术,移动应用（拍照）,API,接口,基础数据,过程数据,造价,BIM,BIM,CM,PM,ERP,（第三方）,=,子账号管理,轻松管理软件资产。,增加删除子账号和软件内部授权简捷方便。,鲁班云空间,不再担心因人员流动造成工程数据丢失。,所有员工过程数据都会留在企业数据服务器。,PDS,共享、协同、应用：轻松建立基于,BIM,的企业级项目基础数据库。,实现,BIM,图形数据、报表数据共享，提升项目和企业协同能力。,在,MC,和,BE,客户端实现产值统计、生产计划、材料用量分析、成本分析等多项企业应用。,自动套,企业可以根据自身的情况编制,BIM,自动套模板。,每个企业成员都可以使用模板提高建模效率并且避免少算漏算的问题,。,指标库,企业所有工程项目的造价指标都将被记录在数据库中。,随时调取,指标数据,查看和分析，为以后的造价评估提供了有力的依据,定额,库,打造符合企业自身特色的企业清单库、定额库，计算规则库。,在,EDS,后台轻松进行版本管理,。,构件,库,企业能够定制,各种类型工程的,BIM,构件库,。,不仅提高了建模效率，更是规范了企业的,BIM,制作标准,Luban EDS,中的应用,现在假设某咨询公司有,8,个人使用鲁班土建云功能，有,1,个人用,BE,和,iBan,，有,1,个人用,MC,操作方法如下：,举例说明,第,1,步、添加子账号,首先在“子账号”中将这,10,个人的鲁班通行证账号添加到企业中。,第,2,步、算量应用分配,在“应用分配”中选择鲁班土建预算版套餐，点击账号分配，将,8,个使用土建云功能的账号添加到右边框。确定后这,8,个账号就可以使用鲁班算量云功能了。,第,3,步、上传算量指标文件,打开算量软件，将造价指标上传到鲁班云服务器中。,第,4,步、共享指标给企业,将上传后的指标共享给企业。,第,5,步、审核指标,算量用户上传的指标经过企业审核后，,企业的其他成员都可以使用这个指标文件了。,第,6,步、,PDS,应用分配,在“应用分配”中选择,PDS,套餐，点击账号分配，将,1,个账号分配到,MC,客户端。,1,个账号分配到,BE,客户端。此时两个账号还不能使用，需要再到“,PDS,”中分配项目权限。,第,7,步、创建组织结构,切换到“,PDS,”下的组织结构，选中节点，再点击后面的绿色加号，即可创建分工司和项目部。,第,8,步、添加角色,在角色管理中添加总经济师、预算员等角色。并为每个角色分配,MC,和,BE,客户端的功能权限。,第,9,步、权限分配,刚才在,PDS,应用分配中添加的两个用户，已经在这个列表中了。点击用户后面的编辑按钮，为该用户设置角色，分配项目部、分配工程。完成后，这个用户就可以使用,MC,和,BE,登录这个企业了。,第,10,步、导出,.pds,文件,打开算量软件，将需要上传的工程导出为,.pds,文件。,第,11,步、上传工程,登陆,MC,或,BE,，选择刚才加入的企业。点击上传工程，将导出的,.pds,文件上传到相应的项目部。（注：鲁班建设集团是案例演示企业，登录时不要选择。）,第,12,步、使用,MC,和,BE,的功能,上传完成后，等待服务器将工程处理完毕，就可以使用客户端的各种分析功能了。,第,13,步、使用,iBan,的功能,在手机上使用,iBan,移动客户端拍摄工程照片上传至对应工程的轴网位置，数据进入,BIM,模型。,第,14,步、使用,BE,查看分析,iBan,照片,在,BE,客户端中即可查看、分析、处理、汇总各种工程问题，更直观和真实。,1,、轻松管理软件资产，不再担心软件流失。,2,、所有员工过程数据留在企业数据服务器。,3,、知识积累和共享、建立企业标准。,4,、工程问题照片实时收集和监管处理。,Luban EDS,核心价值,5,、共享、协同、应用。,BIM与其他技术的结合,RFID与物联网,GIS,Web Service,三、BIM的实现之路,两个关键问题,1,、只用一种软件操作繁琐、计算不精确,2,、只用一个系统太死板、缺乏创新,真正的,BIM,是在信息共享的环境下，多专业、多个参与方,、在多种软件下配合下，共同完成项目目标。,理想的BIM实现环境,能不能安排施工？,能不能管理安全？,能不能管理质量？,能不能出技术方案？,能不能计算工程量？,能不能进行成本控制？,能不能进行材料管理？,企业应用BIM的两个态度,大,BIM,小,BIM,BIM是什么？,技术,方法,思想,流程,谢谢大家,
