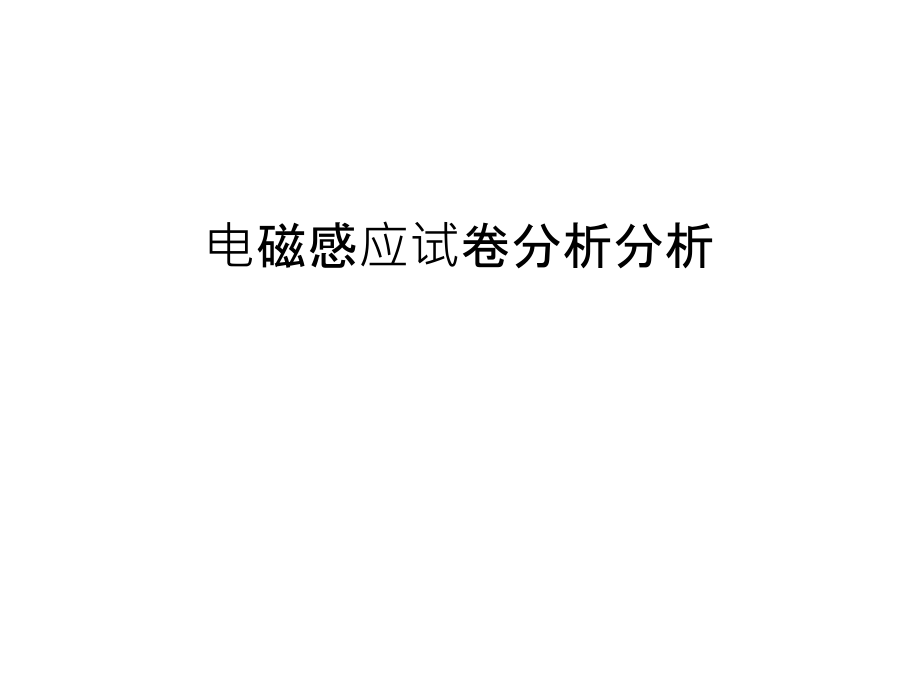

电磁感应试卷分析分析教学内容.ppt

单击此处编辑母版标题样式,*,*,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,电磁感应试卷分析分析,具体讲评：,1、一个电子穿过某一空间而未发生偏转，则（）,A、此空间一定不存在磁场,B、此空间可能只有磁场，方向与电子速度平行,C、此空间可能只有磁场，方向与电子速度垂直,D、此空间一定有正交的磁场和电场，他们的方向均与电子速度垂直,本题主要考察电场的基本性质。当磁场方向和速度方向相同时，洛仑兹力为0.,2、如图所示是云层之间闪电的模拟图，图中A、B是位于北、南方向带有电荷的两块阴雨云，在放电的过程中，在两云的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则关于A、B带电情况的说法中正确的是（）,A、都带正电荷 B、都带负电荷 C、B带正电 D、A带正电,本题主要考察右手定则的应用和磁场方向是小磁针N的指向的知识。重在空间磁场的方向判断。,3、磁场中某区域的磁感线如图所示，则（）,A、a、b两处的磁感应强度的大小不等，且B,a,B,b,B、a、b两处的磁感应强度的大小不等，且B,a,B,b,C、同一通电导线放在a处受力一定比放在b处受力小,D、同一通电导线放在a处受力一定比放在b处受力大,本题主要考察磁场的性质。磁感线的疏密代表磁场的大小。C,D选项考察的是洛仑兹力有无判断。与第一题考察内容相同。,前3道题考察内容都是电场性质，是基础问题。,4、如图所示，两平行金属板中间有相互正交的匀强磁场和匀强电场，一带电粒子沿垂直于电场和磁场方向射入两板间，从右侧射出时它的动能减少了，不计重力。为了使带电粒子的动能增加，下列办法可行的是（）,A、减小匀强电场的场强,B、增大匀强电场的场强,C、改变粒子的射入位置，仍然水平入射,D、增大匀强磁场的磁感应强度,本题主要考察复合场的定性分析，包含这电势能的知识。尤其注意的是安培力和洛仑兹力做功情况。一般洛仑兹力不做功，但是会影响粒子轨迹，导致影响粒子的电势能。,5、如图所示为云室中某粒子穿过铅板P前后的轨迹，室中匀强磁场的方向与轨迹所在平面垂直（图中垂直于纸面向里），由此可知此粒子（）,A、一定带正电,B、一定带负电,C、不带电,D、可能带正电，也可能带负电,本题主要考察洛仑兹力方向的判断和带电粒子穿过铅板的能量损失问题，进而判断v减小的时候半径R 变小。所以只能选择由下向上穿过。因此粒子只能带正电。,6、三个质子分别以大小相等，方向如图所示的初速度v,1,、v,2,和v,3,，经过平板MN上的小孔O射入匀强磁场，磁场方向垂直纸面向里，整个装置放在真空中，且不计重力。这三个质子打到平板MN上的位置到小孔O的距离分别是s,1,、s,2,和s,3,，则（）,A、s,1,s,2,s,3,B、s,1,s,2,s,3,C、s,1,s,2,s,3,D、s,1,s,3,s,2,本题主要是考察带电粒子在匀强磁场中的偏转轨迹问题，其中1和3的轨迹是相同的一段圆弧，而2是半圆弧。,7、2006年12月，由于太阳活动，在地球空间出现了地磁暴，对人造卫星、通信、电网、信鸽等都有不同程度的影响。由于地磁场的存在，“阻挡”了来自空间高速运动的带电粒子，如图甲所示。若顺着地磁场方向看粒子a的运动如图乙所示。若不计粒子的重力，对于图中的带电粒子a及其运动情况，下列判断正确的是（）,A、该粒子带正电,B、该粒子向地磁北极靠近,C、该粒子运动速度变大,D、该粒子螺旋运动半径变小,这道题是非常难的空间思维问题，主要考察对于非匀强磁场的定性分析问题。最好是结合实物讲解。,8、如图所示，A为带正电的小物块，B是一不带电的绝缘物块（设A、B间无电荷转移），A、B叠放于粗糙的水平地面上，地面上方有垂直纸面向里的匀强磁场，现用水平恒力F拉B物块，使A、B一起无相对滑动地向左加速运动，在加速运动阶段（）,A、A对B的压力不变,B、A对B的压力变大,C、A、B物块间的摩擦力变大,D、A、B物块间的摩擦力不变,本题是考察摩擦力与洛仑兹力合力变化对加速度影响的题。尤其注意恒力F的作用下，当F洛增大的时候，a总要减小。所以f减小。,9、假如有一固定的S极磁单极子，其磁场分布与负点电荷电场分布相似，周围磁感线呈均匀分布，如图所示。距离它r处磁感应强度大小为Bk/r,2,，k为常数。现有一带负电荷的小球在S极附近做匀速圆周运动。则关于小球做匀速圆周运动的判断正确的是（）,、小球的运动轨迹平面在S的正上方；、小球的运动轨迹平面在S的正下方；,、从S极看去小球的运动方向是顺时针的；、从S极看去小球的运动方向是逆时针的；,A、B、C、D、,这道题是非常难的空间思维问题，主要考察对于非匀强磁场的定性分析问题。最好是结合实物讲解。,10、如图所示为一电磁流量计的示意图，截面为正方形的非磁性管，其边长为d，内有导电液体流动，在垂直液体流动方向加一指向纸里的匀强磁场，磁感应强度为B，现测得液体a、b两点间的电势差为U，管内导电液体的流量Q_。,本题考察的是电磁流量计，是课上讲过的内容。主要是Uq/d=Bvq和Q=Sv的应用。,11、一磁场宽度为L，磁感应强度为B，如图所示，一电荷质量为m、带电荷量为q，不计重力，以一定的速度射入磁场，方向与边界的夹角为，若不使其从右边界飞出，则电荷的速度v应为多大？（不计重力）,12、如图所示，坐标空间中有场强为E的匀强电场和磁感应强度为B的匀强磁场，y轴为两种场的分界面，图中虚线为磁场区域的右边界。现有一质量为m、电荷量为q的带电粒子从电场中坐标位置（L，0）处，以初速度v,0,沿x轴正方向开始运动，且已知Lmv,0,2,/qE，不计重力。试求：要使带电粒子能穿越磁场区域而不再返回电场中，磁场的宽度d应满足的条件。,11，12两道题在磁偏部分是同一道题，所以可以结合起来做。只是12题加上了电偏中的偏角正切值问题。可以展示学生的正确答案。,13、在倾角为的倾面上，放置一段通有电流为I，长度为L，质量为m的导体棒a（通电电流方向垂直纸面向里）如图所示，棒与斜面间动摩擦因数tan，欲使导体棒静止在斜面上，所加匀强磁场磁感应强度B的最小值是多少？方向如何？如果要求导体棒a静止在斜面上且对斜面无压力，则所加匀强磁场磁感应强度B的最小值是多少？方向如何？,13题是安培力的基本应用，是安培力方向的判断。为了规范学生的步骤，教师板书正确答案。,14、飞行时间质谱仪可以对气体分子进行分析。如图所示，在真空状态下，脉冲阀P喷出微量气体，经激光照射产生不同价位的正离子，自a板小孔进入a、b间的加速电场，从b板小孔射出，沿中线方向进入M、N板间的偏转控制区，到达探测器。已知元电荷电荷量为e，a、b板间距为d，极板M、N的长度和间距均为L。不计离子重力及进入a板时的初速度。,（1）当a、b间的电压为U,1,时，在M、N间加上适当的电压U,2,，使离子到达探测器。导出离子的全部飞行时间t与比荷K（Kne/m）的关系式。,（2）去掉偏转电压U,2,，在M、N间区域加上垂直于纸面的匀强磁场，磁感应强度为B，若进入a、b间的所有离子质量均为m，要使所有的离子均能通过控制区从右侧飞出，a、b间的加速电压U,1,至少为多少？,14题是一道难题，第1个问是加速电场和偏转电场的综合应用。第2问是加速电场和偏转磁场的应用。应该逐步帮助学生分析解答。,综合试卷的全面分析，第1，2，3题合起来讲，第4题主要讲解电势能问题。第5，6，题一起讲。第7，9题着重讲解空间思维方法。第8题强调恒定外力。第10重点在与第4题的区分。第11，12题一起讲。第13题重点在步骤规范上。最后重点讲14题，要细细讲解，慢慢分析。,课后作业：找到这张试卷中应用到的高一所学内容，并加强记忆。,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
