基坑支护及土石方技术标(带图的).docx

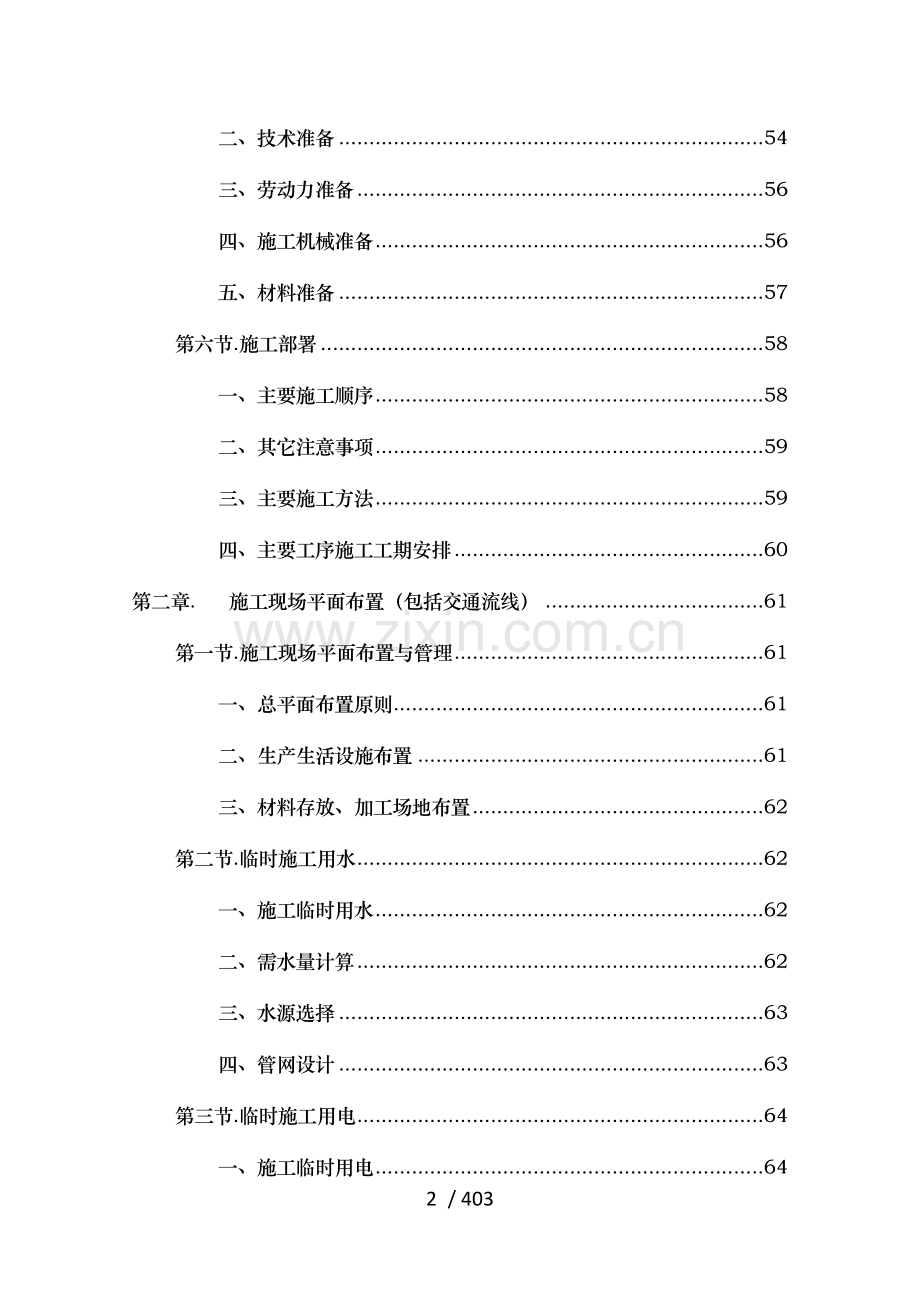

目 录
第一章. 综合说明 16
第一节.编制说明 16
一、施工目标 17
二、编制依据 17
三、施工规范 18
四、施工规范 19
第二节.自然地理与工程地质情况 19
一、工程地质情况 19
二、自然地理情况 30
第三节.工程概况 31
一、工程建设情况 31
二、工程基坑设计概况 32
第四节.项目管理机构 39
一、项目管理组织结构的组成 39
二、项目管理组织机构设置 41
三、项目管理人员主要岗位职责分配 41
四、项目部与公司总部的关系 52
第五节.施工准备工作 53
一、施工准备 53
二、技术准备 54
三、劳动力准备 56
四、施工机械准备 56
五、材料准备 57
第六节.施工部署 58
一、主要施工顺序 58
二、其它注意事项 59
三、主要施工方法 59
四、主要工序施工工期安排 60
第二章. 施工现场平面布置（包括交通流线） 61
第一节.施工现场平面布置与管理 61
一、总平面布置原则 61
二、生产生活设施布置 61
三、材料存放、加工场地布置 62
第二节.临时施工用水 62
一、施工临时用水 62
二、需水量计算 62
三、水源选择 63
四、管网设计 63
第三节.临时施工用电 64
一、施工临时用电 64
二、施工临时用电的现场布置 64
三、技术设计 65
第三章. 劳动力计划 69
第一节.施工队伍和技术力量的选派原则 69
第二节.施工队伍的技术要求 69
一、劳动力的准备 70
二、劳动力计划 70
三、劳动力来源 70
四、劳动力需求计划表 71
第三节.劳动力保证措施 72
一、劳动力管理措施 72
二、生活管理与保障措施 74
三、劳务人员工资保障措施 75
四、其他生活保障措施 76
第四章. 施工进度计划 77
第一节.施工总进度计划 77
一、工期目标 77
二、主要工序施工工期安排 77
第二节.进度控制的方法 78
一、按施工阶段分解，突出控制节点 78
二、按施工班组分解，明确班组目标 78
三、按专业工种分解，确定交接时间 78
四、进度目标分解 79
第三节.强化进度计划管理 79
第五章. 施工进度施工工期保证措施 79
第一节、基于BIM的4D虚拟建造技术的进度管理措施 79
第二节、施工工期的保证措施 80
一、组织保证措施 81
二、技术保证措施 86
三、管理保证措施 99
四、资金保证措施 102
五、合同保证措施 103
六、后勤保证措施 104
七、环境保证措施 105
第六章. 主要施工机械、设备 105
第一节.施工机械设备配备与进场计划 105
一、施工机械设备的设置与管理 105
二、施工机械需求量计算与配备情况 106
三、主要机械设备进场方式 108
四、施工机械的管理与维护 108
第二节.主要机械保证措施 109
第七章. 主要施工方法或方案和施工质量保证措施 114
第一节.施工测量 114
一、测量准备 114
二、平面控制 114
三、平面控制点的控制 116
四、平面细部施测 116
五、高程控制 116
六、原则与要求 116
七、标高的传递方法 116
第二节.旋挖桩施工 118
一、分项工程概况 118
二、施工机械设备 119
三、施工准备 119
四、施工工艺 120
五、施工方法 121
六、钢筋笼加工制作施工方法 124
七、钢筋笼吊装施工方法 126
八、施工要求 127
第三节.微型桩施工 131
一、施工组织准备 131
二、钢桩施工方法 131
第四节.高压旋喷桩施工 138
一、设计概况 138
二、施工原理 138
三、施工工艺流程 139
四、资源配置 140
五、旋喷参数的确定 142
六、施工工艺参数 143
七、高压旋喷桩施工方法 145
八、施工质量保证措施 149
九、质量标准与检查措施 149
十、高压旋喷工艺施工常见问题与预防措施 152
第五节.土石方施工 155
一、土方工程与场地概况 155
二、基坑周边环境概况 156
三、周边管线情况 156
四、水文地质概况 157
五、基坑开挖深度分布图 165
六、土方开挖方案 165
七、土方开挖质量保证措施 188
八、安全措施 191
第六节.基坑降排水施工 222
第七节.喷射混凝土施工方案 223
一、分项工程概况 223
二、施工机械设备 223
三、施工工艺 223
四、施工技术要求 224
五、施工原则 224
六、施工方法 224
七、施工注意要点 226
第八节.基坑施工监测 228
一、施工监测 228
二、其他说明 231
三、施工应急预案 232
第九节.拆除工程施工 234
一、人员与机械设备 234
二、破除方案 235
三、安全注意事项 236
第八章. 各种管道、线路等非主体结构质量保证措施 239
一、保护目的 239
二、保护组织安排 239
三、保护管理制度 242
四、主要施工项目保护措施 244
第九章. 各工序的协调措施 246
一、协调方式 247
二、与业主的配合、协调措施 248
三、与设计单位间的工作协调 248
四、与监理工程师的工作协调 249
五、施工现场的工作协调 250
第十章. 冬、雨季施工措施 252
第一节.雨季施工措施 252
一、深圳雨期特点 252
二、雨季施工准备工作 252
三、雨季现场采取的措施 253
四、雨季施工技术管理措施 255
五、雨季施工安全措施 256
六、雨季施工文明措施 257
第二节.台风天气施工措施 259
一、准备工作 259
二、防台风安全措施 261
第三节.高温天气施工措施 264
一、准备工作 264
二、防暑降温措施 264
第四节.冬季施工措施 268
一、冬季施工准备 268
二、冬季施工技术管理措施 268
三、施工的安全与防火 271
四、冬施的安全消防措施 272
五、冬施的环境保护措施 272
第十一章. 施工安全保证措施 273
第一节.安全施工保证措施 273
一、安全管理目标 273
二、安全生产管理组织体系 273
三、安全生产管理岗位职责 275
四、工程安全管理程序 276
五、安全相关管理制度 278
六、安全教育制度 282
七、确保施工安全的技术保证措施 284
八、施工各阶段安全重点保证措施 286
第二节.治安保卫措施与视频监控 291
一、治安保卫措施 291
二、视频监控系统 292
第三节. 安全生产风险应对措施 295
一、施工机械组织协调与操作安全保证措施 295
二、基坑稳定安全保障措施 296
三、对周边道路、建筑物与生活设施等安全防护措施 297
四、雨季施工安全保障措施 297
第十二章. 现场文明施工、消防、环保和保卫维护方案等施工措施 298
第一节、文明施工保证措施 298
一、现场文明施工目标 298
二、文明施工管理体系与制度 299
三、文明施工技术组织措施 302
四、施工特殊区段管理办法 307
五、文明施工责任目标的奖惩办法 308
第二节、文明施工标准 309
一、总体部署 309
二、执行小组 310
三、文明工地施工方案 311
第三节、施工现场消防措施 318
一、指导思想和法律依据 318
二、火灾事故应急救援的基本任务 319
三、成立应急小组，落实职能组职责 320
四、灭火器材配置和急救器具准备 321
五、火灾事故应急响应步骤 322
六、加强消防管理，落实防火措施 323
七、救灾、救护人员的培训和演练 324
八、预案管理与评审改进 324
第四节、施工现场环保措施 325
一、环境管理目标 325
二、环保施工保证措施 325
三、环境保护管理措施 326
四、空气控制（防尘）措施 327
五、防水质污染措施 327
六、路面卫生 328
七、绿色施工措施 328
第五节、施工现场维护措施 353
一、现场维护管理措施 353
二、现场维护制度 355
三、治安保卫措施 355
四、视频监控系统 356
第十三章. 对成品保护和工程保修的管理措施和承诺 358
第一节、成品保护的内容和目标 358
一、成品保护的内容 358
二、成品保护的目标 359
第二节、成品保护责任与组织机构 359
一、成品保护组织机构 359
二、相关岗位职责 360
第三节、成品保护管理制度 361
一、成品保护检查制度 361
二、成品交叉管理制度 362
三、成品保护交接制度 362
四、成品保护考核制度 363
五、成品保护奖罚责任制度 363
第四节、成品保护措施 364
一、成品保护措施分类 364
二、成品保护措施 365
第五节、工程保修服务承诺 371
一、过程服务 371
二、工程完工验收 372
三、桩基工程质量验收 373
四、土方开挖工程质量验收 377
五、工程资料管理措施 379
六、维修服务 380
七、工程质量保修承诺 381
第十四章. 任何可能的紧急情况的处理措施、预案以与抵抗风险（包括工程施工过程中可能遇到的各种风险）的措施 381
第一节.可能遇到的紧急情况 381
第二节.基坑支护施工中质量技术处理措施 382
一、支护结构位移 382
二、管涌与流沙 383
三、塌方 384
四、暴雨季节截、排水措施 385
五、其他说明 386
第十五章. 工程重点、难点与针对性措施 387
第一节、工程重点难点阐述与分析 387
一、土方外运难 387
二、基坑深，施工阶段的渗漏控制与基坑检测是重点 387
三、文明施工控制是重点 387
四、专业化程度高，专业化协调施工难度大 388
五、BIM施工技术的应用 388
六、场地狭小，材料二次倒运，人员场外住宿 388
第二节、工程重点难点处理措施 388
一、土方外运处理措施 388
二、基坑深，施工阶段的渗漏控制与基坑检测的处理措施 390
三、文明施工控制是重点 393
四、专业化程度高，专业化施工难度大 397
五、BIM施工技术的应用 398
六、场地狭小，材料二次倒运，人员场外住宿 399
第十六章. 对本工程的合理化建议 399
第一节.工程管理 399
一、关于保护生态，防患水环境污染的建议 399
二、关于保护自然景观的建议 401
三、关于制定有关环境保护与可持续发展工程管理措施的建议 401
四、关于对现行施工合同文本进行必要的补充、完善的建议 403
第二节.质量控制 404
第三节.进度控制 405
一、关于在施工合同中约定关键节点工期目标的建议 405
二、关于建立相关单位工作限时制度的建议 405
第四节.投资控制 406
一、关于努力减少施工过程设计变更的建议 406
二、关于努力把施工合同中隐含经济责任的条款明确化的建议 406
附图附表 408
附表一 拟投入本标段的主要施工设备表 408
附表二 项目拟分包情况表 410
附表三 劳动力计划表 411
附表四 计划开、竣工日期和施工进度网络图 412
附表五 施工总平面图 413

第一章. 综合说明
第一节.编制说明
编制本方案时对项目管理组织机构设置、施工总体部署、施工工期控制、施工质量控制、劳动力组织、施工进度计划控制、机械设备与周转材料配备、主要技术措施、工程的重点难点、安全、文明施工、环境保护措施、水土保持措施、与周边有关单位的配合和与已有工程的衔接、保护、防洪、防汛措施等诸多因素尽可能做了充分考虑。力求做到施工协调配合周密、紧凑，施工工艺合理、先进、有创新。在工程实施前还要编制详细的实施性施工方案、施工措施与作业指导书来指导本工程的施工，确保在要求的工期内完成全部施工内容，并使该工程质量符合招标文件要求的标准。
在施工中，我司将本着对业主高度负责的态度，将积极与质量安全监督部门配合，服从建设单位与监理公司的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。制定周密环保措施，控制噪音与杜绝各种声、光、尘污染，减少居民投诉；制定安全生产措施，建立安全保证体系，确保施工中不发生任何伤亡事故，力争创建安全文明工地。同时，在施工中协同建设单位开展“增收节支、开源节流”活动，提出更多合理化建议，以达到有效控制投资的目的，更好更快地交出业主满意的精品工程，并达到以下施工目标：
一、施工目标
序号
名 称
施 工 目 标
1
质量目标
达到国家施工质量验收合格标准。
2
工期目标
工期要求为2017年6月1日开工，施工总工期为240日历日，其中支护桩、立柱桩与止水帷幕工期为80天；土石方工程与内撑施工工期为160天（含春节）。
3
安全目标
杜绝死亡，消灭重伤，轻伤月平均负伤频率低于1‰；
4
文明施工
场容场貌创一流水平，深圳市建设工程文明施工管理规定执行。
二、编制依据
1、海能达通信股份有限公司提供的《XXXX工程基坑支护、土石方与桩基础施工工程项目招标文件》。
2、海能达后海总部基地项目1：500地形测量和综合地下管线探测，测绘
技术报告。
3、XXXX工程基坑支护设计图纸。
4、深圳建设局文件《深圳市建设工程现场文明施工管理办法》。
5、该工程现场实际情况。
6、业主提供的施工现场条件。
7、现行国家有关工程施工规范、规程与技术标准。
8、本公司技术装备力量与多年本项目类似工程的施工经验等。
三、施工规范
依据设计施工图纸和技术文件要求，本工程项目的材料、设备、施工必须达到现行中华人民共和国与省、市、行业的一切有关法律、规范的要求，如下述(但不限于)标准与规范为准。
《土方与爆破工程施工与验收规范》GB50201-2012
《建筑地基基础工程施工质量验收规范》GB50202-2012
《混凝土结构工程施工质量验收规范》GB50204-2012
《建设工程施工现场消防安全技术规范要求》GB50720-2011
《混凝土质量控制标准》GB50164-2012
《建筑工程质量检验评定标准》GBJ301-88
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑地基基础工程施工质量验收规范》GB50202-2013
《施工现场临时用电安全技术规程》JGJ46-2012
《建筑机械使用安全技术规程》JGJ33-2012
《建筑基坑支护技术规程》JGJ120-2012
《广东省标准建筑基坑支护工程技术规程》DBJ/T15-20-97
《钢筋焊接与验收规程》JGJ18-2013
《钢筋机械连接通用技术规程》JGJ107-2010
《建筑桩基技术规范》JGJ94-2008
《深圳市建设工程文明施工管理规定》
《深圳市建设工程施工现场安全文明施工质量评估标准》
《关于进一步加强建设工程文明施工管理的紧急通知》建质安（2009）270号
四、施工规范
本次招标范围本项目涵盖的基坑支护工程与降水工程、土石方工程、桩基础工程（暂定价）。注：桩基础工程暂估金额为3500万元，为发包方可选择发包项目，招标清单与投标报价内不体现桩基础报价。
第二节.自然地理与工程地质情况
一、工程地质情况
1、场地位置与地形地貌
场地原始地貌单元为滨海滩涂，后经填海造地成为待建用地。场地北、西、南侧均为淤泥堆填场地，东侧紧邻中心路与人造河，场地地面基本上呈北西高西南低，其余场地相对平坦。地形地貌条件较简单。

本
、工

程

2、地层岩性
根据钻探揭露，场地内分布的地层自上而下有第四系人工填土（Qml）、第四系全新统海相沉积层（Q4m）、第四系海陆交互沉积层（Q4mc）和燕山期蚀变粗粒花岗岩（γ53）。现将各岩土层的主要岩性特征自上而下分述如下：
（1）第四系人工填土层（Q4ml）
①1素填土：灰黄、黄色、黄灰色等，松散～稍密状，稍湿～湿，以回填的黏性土、砾砂和碎块石为主，硬质物粒径5cm～50cm为主，个别达70cm以上，约占10%～70%不等。硬质物分布不均，局部以黏性土为主，呈软塑～可塑状。该层部分地段为新近回填形成。该层各钻孔内均有揭露，揭露厚度在1.60m～14.50m之间，平均层厚6.26m，层顶标高在+5.94m+9.87m之间，平均层顶标高+7.64m。
①2冲填土：灰、浅灰、黄灰色等，以吹填淤泥和淤泥质土为主，流塑状，局部呈软塑状，饱和，土质不均匀，局部含少量中细砂和碎贝壳屑，偶见少量塑料、烂木屑等生活垃圾。该层由吹填港池疏浚土或填海造陆挤淤形成。该层在ZK1～ZK10、ZK12～ZK16、ZK18、ZK19、ZK21～ZK25号钻孔内有揭露，揭露厚度在1.00m～9.90m之间，平均层厚5.99m，层顶埋深在1.60m～10.70m之间，层顶标高在-0.91m～+7.50m之间，平均层顶标高+4.35m。
（2）第四系全新统海相沉积层（Q4m）
②淤泥：深灰、灰黑色等，流塑状，饱和，土质细腻，含有机质与少量贝壳碎片，土质不均匀，局部含较多的中细砂。受上部回填土多年自重固结作用下，该层局部相变为淤泥质黏土。该层在ZK1～ZK25、ZK27号钻孔内有揭露，揭露厚度在0.90m～4.90m之间，平均层厚3.05m，层顶埋深在10.10m～14.80m之间，层顶标高在-5.71～-0.54m之间，平均层顶标高-3.26m。
（3）第四系全新统海陆交互沉积层（Q4mc）
③1粉质黏土：褐黄、褐红、灰黄、灰白色等，可塑～硬塑状，湿，土质不均匀，含少量中粗砂，约占10%～25%不等。该层各钻孔内均有揭露，揭露厚度在1.80m～5.40m之间，平均层厚3.59m，层顶埋深在13.10m～16.70m之间，层顶标高在-7.91m～-5.20m之间，平均层顶标高-6.34m。
③2淤泥质黏土：灰色、深灰色等，流塑状～软塑状，饱和，土质细腻，含有机质与少量贝壳碎片，土质不均匀，局部含较多的中细砂。该层各钻孔内均有揭露，揭露厚度在2.40m～7.50m之间，平均层厚4.72m，层顶埋深在15.70m～21.30m之间，层顶标高在-11.81m～-7.77m之间，平均层顶标高-9.93m。
③3粉质黏土：灰黄、黄、灰白色等，可塑～硬塑状，湿，土质不均匀，含砂，约占10%～40%不等。该层在ZK13、ZK15～ZK19、ZK21～ZK27号钻孔内有揭露，揭露厚度在0.90m～4.00m之间，平均层厚1.82m，层顶埋深在19.80m～23.10m之间，层顶标高在-14.33m～-10.55m之间，平均层顶标高-12.76m。
③4黏土：灰色、深灰色等，软塑状，局部可塑状，饱和，土质细腻，含有机质，土质不均匀，局部含中细砂，约占10%～30%不等。该层在ZK15～ZK19、ZK21～ZK24、ZK26、ZK27号钻孔内有揭露，揭露厚度在1.10m～2.80m之间，平均层厚1.83m，层顶埋深在21.20m～24.60m之间，层顶标高在-15.83m～-13.77m之间，平均层顶标高-14.53m。
③5砾砂：黄灰、灰白、灰黑、灰色等，稍密～中密状，饱和，砂以中粗砂为主，含砾石，粒径2mm～5mm为主，约占25%～35%不等，颗粒成份为石英质，次圆状，分选性差。黏性土占15%～35%不等。该层各钻孔内均有揭露，揭露厚度在0.90m～3.30m之间，平均层厚1.89m，层顶埋深在23.00m～26.90m之间，层顶标高在-17.51m～-14.32m之间，平均层顶标高-16.27m。
（4）第四系残积层（Qel）
④砾质黏性土：褐红、浅黄、灰白色等，可塑～硬塑状，湿，由下伏粗粒花岗岩风化残积而成，原岩结构全部破坏，矿物成分除石英颗粒外，其它均已风化成土状，岩芯呈砂土柱状，干钻易钻进，遇水浸泡易软化。含砾量约占20%～35%不等。该层各钻孔均有揭露，揭露厚度在1.00m～10.60m之间，平均层厚6.07m，层顶埋深在24.10～29.10m之间，层顶标高在-19.46m～-16.17m之间，平均层顶标高-18.16m。
（5）燕山期蚀变粗粒花岗岩（γ53）
场地内下伏基岩为燕山期蚀变粗粒花岗岩，粗粒斑状结构，块状构造，矿物成分主要由长石、石英、云母等矿物组成，受构造作用影响蚀变现象严重。据其风化程度可将其分为全、强、中、微、未五个风化带，本次勘察仅揭露有全、强、中、微风化四个风化带，各风化带特征分述如下：
⑤1全风化蚀变粗粒花岗岩：褐黄、褐红、灰白色等，原岩结构基本破坏，但尚可辨认，干钻可钻进，矿物成分除石英外，其它均已风化成粘土类矿物，岩芯呈硬～较坚硬砂土柱状，含大量粉粒，手捏易散，遇水浸泡易软化崩解。该层属极软岩，岩体基本质量等级为Ⅴ级。该层各钻孔均有揭露，揭露厚度在2.60～16.20m之间，平均层厚7.70m，层顶埋深在28.10m～38.40m之间，层顶标高在-28.85m～-19.79m之间，平均层顶标高-24.23m。
⑤2强风化蚀变粗粒花岗岩：褐黄、浅肉红、灰白色等，原岩结构清晰可辨，但大部分已破坏，矿物成分发生显著变化，局部绿泥石化现象显著，斜长石与黑云母等矿物多已风化成土状，钾长石晶形较完整，手捏呈粉末状或砂砾状，岩芯呈半岩半土状，偶见碎块，用手易折，遇水易软化，强度降低，干钻不易钻进。该层属极软岩，岩体完整程度为极破碎，岩体基本质量等级为Ⅴ级。该层各钻孔均有揭露，揭露厚度在3.50～26.10m之间，平均层厚11.98m，层顶埋深在31.40m～48.30m之间，层顶标高在-40.37m～-23.10m之间，平均层顶标高-31.94m。
⑤3块状强风化蚀变粗粒花岗岩：褐黄、土黄、灰白色等，风化裂隙完全发育，岩石风化强烈，原岩结构大部分已破坏，矿物成分发生显著变化，局部绿泥石化现象与碎裂岩化明显，斜长石与黑云母等矿物部分已风化成土，钾长石晶形完整，岩芯呈砂夹碎块状或块状，碎岩块手易折断，合金钻进较易，偶见中风化岩块，用手难折。该层属极软岩～软岩，岩体完整程度为破碎，岩体基本质量等级为Ⅴ级。该层在ZK1～ZK17、ZK19～ZK25、ZK27号钻孔内有揭露，揭露厚度在1.10～10.50m之间，平均层厚3.77m，层顶埋深在42.90m～66.70m之间，层顶标高在-57.39m～-33.81m之间，平均层顶标高-43.77m。该层多为受构造影响蚀变严重或碎裂岩化显著，层面起伏变化大。该层风化不均，局部夹中风化蚀变粗粒花岗岩风化球，具体分布情况详见下表：
中风化蚀变粗粒花岗岩风化球（孤石）分布一览表
孔号
发育地层
孤石埋深（m）
孤石标高（m）
厚度
(m)
风化球（孤石）风化程度
顶部
底部
顶部
底部
ZK10
块状强风化
42.90
44.10
-34.61
-35.81
1.20
中风化
ZK19
块状强风化
64.10
67.90
-55.98
-59.78
3.80
中风化
⑤4中等风化蚀变粗粒花岗岩：紫红色、褐红、肉红、灰白色等，粗粒斑状结构，块状构造，矿物成分主要由长石、石英、云母等矿物组成，风化裂隙发育，裂隙间铁锰质次生矿物渲染严重，受构造影响蚀变现象严重，局部可见绿泥石化现象。岩芯呈块状、短柱状和长柱状，不新鲜，合金钻进困难。该层属软岩，岩体完整程度为较破碎～较完整，岩体基本质量等级为Ⅴ～Ⅳ级。该层各钻孔均有揭露，17个一般性钻孔未揭穿，揭露厚度在3.18～60.50m之间，揭露平均层厚14.40m，层顶埋深在46.80m～81.90m之间，层顶标高在-73.13m～-37.11m之间，平均层顶标高-48.33m。该层厚度大者多为受构造影响蚀变严重或碎裂岩化显著，层面起伏变化大。该层风化不均，局部夹有微风化蚀变粗粒花岗岩夹层，⑤5微风化蚀变粗粒花岗岩：肉红、紫褐、灰绿、灰白色等，粗粒斑状结构，块状构造，矿物成分主要由长石、石英、云母等矿物组成，风化裂隙微发育，裂隙面较新鲜，受构造影响蚀变现象较严重。岩芯多呈短柱状、长柱状，少量块状，需金刚石钻进。该层属较软岩，岩体完整程度为较完整，局部较破碎，岩体基本质量等级为Ⅳ级。该层仅控制性钻孔ZK4、ZK7、ZK9、ZK11、ZK13、ZK16、ZK18、ZK21、ZK22、ZK26号有揭露，均未揭穿，揭露厚度在5.00～7.44m之间，揭露平均层厚5.36m，层顶埋深在62.90m～120.70m之间，层顶标高在-52.23m～-114.76m之间，平均层顶标高-80.11m。该层岩面起伏变化极大。
场地基岩受区域地质构造的影响，形成风化深槽，基岩大部分裂隙发育，蚀变严重，绿泥石化现象显著，碎裂岩化明显。
本次勘察在ZK22号钻孔内可见完整的中风化碎裂岩(层序号⑥)，紫褐、灰白、肉红色，碎班结构，块状结构，由粗粒花岗岩破碎重新胶结形成，岩芯呈长柱状为主。经室内饱和单轴抗压强度试验判定属较硬岩，岩体完整程度为较完整，岩体基本质量等级为Ⅳ级，RQD=85%。揭露厚度11.10m，层顶埋深在70.80m，层顶标高-62.03m。
3、地下水
场地主要含水层有三类：第一类为第四系上层滞水，主要分布于第四系人工填土层中，其含水量随季节变化很大，雨季时含水量丰富，人工填土层属弱含水、弱透水层；第二类为第四系孔隙水，属承压水类型，主要含水层为③5砾砂层，含水性与透水性较好，为富含水、强透水地层，水量大；第三类为基岩裂隙水，主要含水层为强风化与中风化岩层，其含水量、透水性主要受地层节理裂隙和构造裂隙发育程度控制，整体上属弱含水、弱透水层，水量较小。由于上下地层透水性能的差异，基岩裂隙水具有微承压性。其它地层均为弱含水、弱透水性土层或相对隔水层。预计本场地地下水位变化幅度在2.0m～4.0m之间。
场地地下水对混凝土结构具硫酸盐（SO42-）微腐蚀性；在强透水层中对混凝土结构具弱腐蚀性，在弱透水层中对混凝土结构具弱腐蚀性。在长期浸水的条件下对钢筋混凝土结构中的钢筋具微腐蚀性，在干湿交替的条件下对钢筋混凝土结构中的钢筋具中等腐蚀性。
4、 基坑支护岩土设计参数
根据勘察报告，基坑支护岩土设计参数建议值见下表。
地基基础与基坑支护设计参数建议值表
地层
编号
地层名称
地基承载力特征值
fak
kPa
压缩模量
ES
MPa
变形模量
E0
MPa
天然重度
γ
kN/m3
黏聚力
Cq (kPa)
内摩擦角
Фq
(°)
岩土体与锚固体粘结强度特征值
(kPa)
放坡允许坡率值（坡高5m以内）
饱和单轴抗压强度MPa
①1
素填土
70～90
3.5
8～10
18.0
14
14
15
1：1.75
－
①2
冲填土
45
2.8
2.8
16.5
10
3.5
8
－
－
②
淤泥
40
2.1
2.1
16.0
10
3
6
－
－
③1
粉质黏土
180
5.0
12.0
19.4
24
15
30
1：1.25
－
③2
淤泥质黏土
60
2.8
3.5
17.2
15
8
15
－
－
③3
粉质黏土
160
4.5
10.0
18.5
20
13
25
1：1.50

③4
黏土
90
3.4
6.0
17.5
18
10
20
1：1.75

③2
砾砂
220
10.0
28.0
20.0
0
32
60
1：2.50
－
④
砾质黏性土
240
5.5
24.0
18.5
24
22
35
1：1.00
－
⑤1
全风化蚀变粗粒花岗岩
350
7.0
60.0
19.0
30
25
60
1：0.75
－
⑤2
强风化蚀变粗粒花岗岩
550
12.0
130.0
20.0
40
30
120
1：0.60
－
⑤3
块状强风化蚀变粗粒花岗岩
800
20.0
180.0
21.0
50
32
150
1：0.50
－
⑤4
中风化蚀变粗粒花岗岩
1500
－
－
23.5
－
－
250
－
10
⑤5
微风化蚀变粗粒花岗岩
3000
－
－
25.0
－
－
350
－
18
二、自然地理情况
1、气象情况
本区属亚热带海洋性气候。全年气温高，温暖无冬，湿度大，雨量充沛，但年际变化较大。 常年平均气温22.5℃，极端气温最高38.7℃，最低0.2℃，最冷的一月平均温14.9℃，最热的七月平均温：28.6℃。
平均年降雨量1977.6mm，平均月降雨量164.8mm，4月～9月为雨季，10月～来年2月为旱季，夏季（6~8月）降雨最多，占全年52.8%，冬季（11、12月和次年2月）仅占全年的5.1%。
年平均日照1931.7小时，月平均日照161.0小时，7月日照时间最长，为217.7小时，2月日照时间最短，为98.2小时总体日照充分，满足一般植物的日照要求。
年平均风速2.6m/s，夏季盛行偏南风，冬季盛行东北风，全年风向随着月份的变化而变化。
2、水文情况
根据《深圳市蓝线规划》（2007-2020），深圳共划分为九大流域，分别为深圳河流域、深圳湾水系流域、珠江口水系流域、茅洲河流域、观澜河流域、龙岗河流域、坪山河流域、大鹏湾水系流域、大亚湾水系流域。本区属于茅洲河流域，向南汇入茅洲河，汇入点位于茅洲河蓄水闸以下。茅洲河发源于深圳市境内的羊台山北麓，干流全长41.61km，其中石岩水库以上控制河段10.32 km，广深公路～茅洲河河口（区间河长10.2km）是深圳与东莞的界河，流域面积398.13 km2，其中深圳市境内面积310.85 km2。
3、地震
据历史记载，南头曾发生过多次Ms为3级（ML为3.6级）地震，对地面的影响地震烈度均未超过5度，根据区域构造和地震活动之间关系的分析，深圳地区目前不具备发生大于5级地震的构造背景，即近场浅震导致深圳达到和超过地震烈度6度的可能性较小，但应注意可能出现的小震叠加导致地面破坏增强的可能性。自1970年广东省地震台网建立以来，在区内记录到的地震最大震级为ML3.6级，绝大多数均为ML＜3级的微震，微震震源深度多在5～25km左右。地震活动大致呈相隔2～3a的相对活跃与相对平静的间歇性特征。深圳地区现代地震活动多以微震和弱震为主，活动水平不高。
第三节.工程概况
一、工程建设情况
XXXX工程基坑支护、土石方与桩基施工工程项目项目位于深圳市南山区后海片区，项目建设规模月约120000m2，项目总用地面积为5925m2,计容面积为94800 m2，地下空间面积为23700 m2，公共开放空间-步行街面积为1825 m2，建筑高度：南塔<=200m,北塔<=50m。拟设四层地下室，基坑占地面积为6423.3 m2,开挖深度约23.7m～30.77m之间，周长为337.2m，南北方向长约122.5m，东西方向长约53m。
二、工程基坑设计概况
（一）设计综述
1、本基坑项目南北向约122.5m，东西向约53m，基坑总长约337.2m，面积约6423m2。
2、本基坑开挖深度最深约为30.77m，属深基坑开挖，支护等级为一级。
3、基坑西北角活动板房，在本次基坑支护中，需保留。因此基坑对开挖变形敏感，变形控制要求很高。
4、基坑开挖深度范围内由软土（填土、淤泥、淤泥质粘土）以与强透水砂层（砾砂）组成，对沉降变形控制要求高，因此基坑支护应着重考虑因基坑开挖对地下水位的变化影响，选择合理的止水措施。
（二）设计方案
基坑支护安全等级为一级。
本基坑支护方案主要采用支护桩+三道内支撑，核心筒区域四道内支撑。
（三）排水、降水
1、坑内土体中地下水的排除。从经济、土方开挖的便利性考虑，本基坑设计采用坑内集水井抽水和排水沟明排方式排出坑内地下水，沿基坑内按20m×20m的间距布置2m×2m×2m降水坑。在开挖的同时放入污水泵抽水。随开挖深度的增加，逐渐加深降水坑深度。
2、基坑开挖时，坑顶设排水明沟对地面水进行外排，尺寸为400mm×400mm(净空)，汇集水排入市政管网前需经过三级沉淀池沉淀。基坑施工完毕，在坑底设排水明沟，尺寸为400mm×400mm(净空)，并在基坑每个拐角处设集水井，尺寸为0.8m×0.8m×1.0m(净空)。
3、回灌井井深进入不透水层不小于2.0m。沿回灌井走向布设自来水管，井口设置水龙头，当地下水位下降超过1m时，应立即回灌至初始水位。
（四）支护设计参数
本工程主要采用桩+内支撑方案
1、支护桩
（1）支护桩直径1500mm，间距1700mm，坑中坑区域支护桩直径1000mm，间距1600mm，优先采用旋挖桩，施工困难时也可采用钻（冲）孔桩，桩身砼强度等级为C30级水下商品砼，支护桩钢筋保护层厚度不小于50mm。
（2）桩顶设一道1500×1200mm(坑中坑处1000×1000冠梁)，支护桩体主筋伸入冠梁长度35D(D为钢筋直径)，冠梁砼强度等级为C40级商品砼，冠梁施工时可分段浇筑，但不留施工缝。
（3）桩芯混凝土灌注高度应比设计桩顶高程高出500mm，在冠梁施工前，将桩顶浮浆凿除干净；
（4）支护桩施工时遇砂层易塌孔时应加设钢护筒，并注意清理孔底，确保桩深满足设计要求。
（5）桩位允许偏差5cm，桩身垂直度偏差不大于1%，主筋间距偏差不大于10mm，箍筋间距偏差不大于20mm，钢筋笼长度偏差不大于100mm，钢筋笼直径偏差不大于10mm，孔底沉渣厚度不大于200mm。施工应满足《建筑桩基技术规范JGJ94-2008》的规定。
（6）钢筋保护层厚度不小于50mm，桩身主筋连接采用直螺纹套筒连接，并满足《钢筋机械连接通用技术规程JGJ107-2003》的规定
（7）冠梁施工前，桩顶应凿至新鲜混凝土面，出露钢筋应平直，浇注桩顶冠梁前，必须清理干净残渣、浮土和积水，应保证排桩与冠梁连接牢固，不得造成连接处产生薄弱面。
（8）支护桩采用跳挖施工，在相邻桩身砼强度达到设计强度的75％后，方可进行相邻桩的成孔施工。
2、微型桩
（1）成孔直径350mm，间距1.2m，桩长按总长9m控制，用钻机成孔，垂直度偏差小于1%，桩位偏差小于50mm。
（2）成孔至设计标高清孔后，内置22b工字钢，与工字钢一同下放注浆管，洗孔后投入10～20mm干净碎石，碎石灌入量不小于计算值的95%。
（3）注浆材料为P.O.42.5R普通硅酸盐水泥浆，水泥注浆体强度等级为M25，水灰比0.4～0.55，一次注浆为常压注浆，返浆较浓后停注。
（4）桩顶设350×350mm压顶梁，C30混凝土，工字钢伸入冠梁不少于30cm（20cm），工字钢翼缘方向平行于基坑走向。
3、高压旋喷桩
（1）高压旋喷桩采用三管法施工工艺。
（2）旋喷桩成桩桩径为1000。
（3）三管旋喷桩施工参数如下：注浆体采用42.5 普通硅酸盐纯水泥浆，水灰比为1：1；水压>25MPa，气压>0.7MPa，浆压>0.3MPa，提升速度为12cm/min，每米水泥用量不少于35%且不少于500kg,以上参数根据试桩效果可适当调整。
4、支撑立柱
（1）支撑立柱采用钢筋混凝土立柱，采用直径1200mm灌注桩，混凝土等级为C40(水下)。
（2）支撑立柱桩孔底沉渣厚度不大于50mm。
（3）立柱桩成
