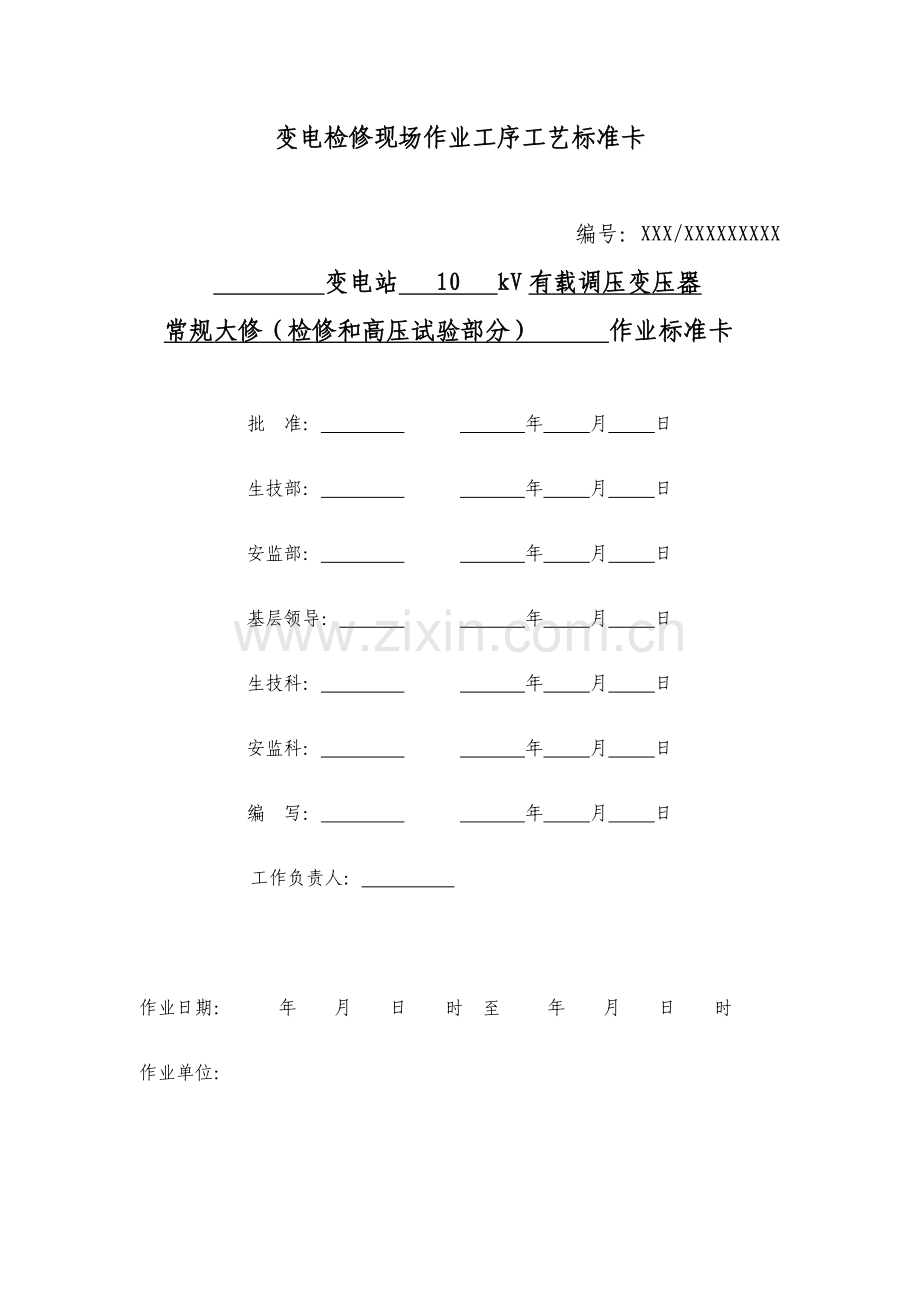

变电检修现场作业工序工艺标准卡

编号：XXX/XXXXXXXXX
变电站 10 kV有载调压变压器
常规大修（检修和高压试验部分） 作业标准卡

批 准： 年 月 日
生技部： 年 月 日
安监部： 年 月 日
基层领导： 年 月 日
生技科： 年 月 日
安监科： 年 月 日
编 写： 年 月 日
工作负责人：

作业日期： 年 月 日 时 至 年 月 日 时
作业单位：

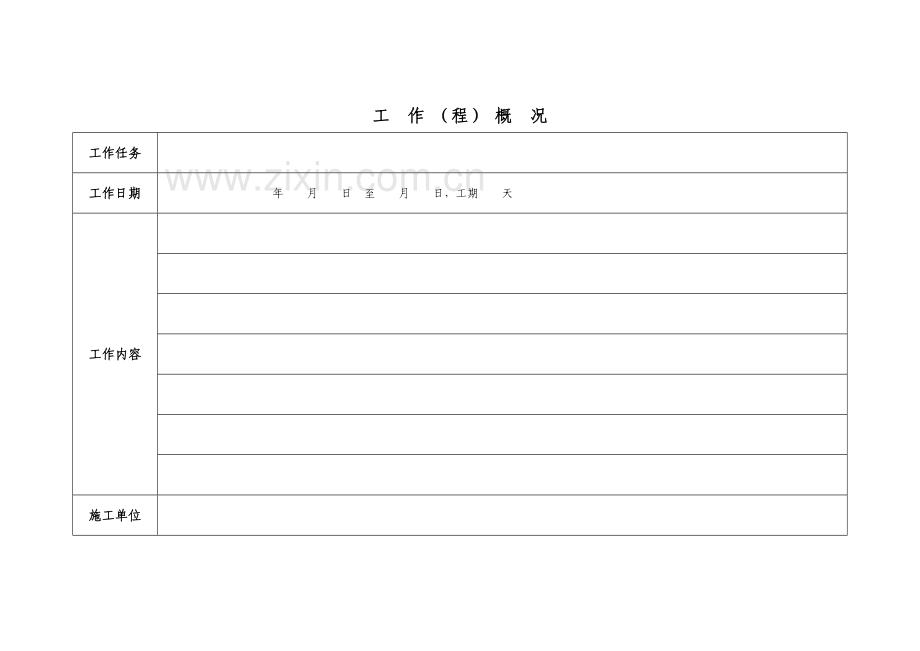

工 作 （程） 概 况
工作任务

工作日期
年 月 日 至 月 日，工期 天
工作内容

施工单位

查 勘 表
工作任务：
任务书编号：
计划工作时间：
现场查勘时间：
查勘负责人：
参加查勘人员：

现场查勘主要内容：

现场查勘报告：

缺陷及处理方案（新安装工作可以不填写此栏）：
编制：
作 业 现 场 布 置 图

作 业 点 定 置 图

组 织 措 施
现场领导人：
工程总负责人：
工作负责人（可多个负责人）：
技术负责人：
安全负责人：
吊车指挥：
质检员：
XX班负责人： 技术负责人： 工程师： 技师： 工作班成员： 人
XX班负责人： 技术负责人： 工程师： 技师： 工作班成员： 人
XX班负责人： 技术负责人： 工程师： 技师： 工作班成员： 人
XX班负责人： 技术负责人： 工程师： 技师： 工作班成员： 人
材料供应负责人： 后勤保障负责人：

作业流程图
（根据具体检修内容填入相关流程图）
安全措施与准备工作

办理、宣读工作票

修前试验

吊芯

油箱及其他检修
有载分接开关检修
铁芯检修
绕组检修

复装

三级验收、办理结束工作票、撤离现场
修后试验
清理工作、班组自检

作 业 进 度 计 划 表
序号
主要工作内容
第一天
第二天
第三天
第四天
第五天
第六天
第七天
1

2

3

4

5

6

工 器 具 及 材 料 准 备 表
序号
名称
规格
单位
数量
√
责任人
一、工器具
1
尖锥钳
150mm
1把

2
活动扳手
250mm
2把

3
呆扳手
17-19mm
2把

4
平口改刀
150mm
1把

5
螺口改刀
150mm
1把

6
斜口钳
150mm
1把

二、仪器、仪表、用具
1
多股软裸铜线
4mm2
5米

2
仪器试验专用线
1.5-2.5 mm2
2包

3
高压试验绝缘屏蔽线
30kV-100kV
5米

4
绝缘放电杆
50kV-100kV
1根

5
绝缘手套
/
2双

6
电源线盘
单相电源
2个

7
摇 表
（2500V/2500MΩ）
1只

8
试验PT
50kv
1台

9
高压控制台
5kVA
1套

10
油化验设备
PJ-2000
1台

11
直流电阻速测仪
ZKD-20
1台

三、消耗性材料及备件
1
螺栓
Φ12mm
10套

2
绝缘带
/
2圈

四、资料准备
1
历史试验记录

份
1

2
电力设备预防性试验规程

份
1

一般安全、技术措施
序号
内 容
一
现场动火要求

①作业现场严禁吸烟和明火,必须用明火时应办理动火手续,并在现场备足消防器材

②作业现场不得存放易燃易爆品

二
一般安全注意事项

在施工过程中，认真贯彻“不伤害别人，不伤害自己，不被别人伤害”，的原则，全体人员发扬相互关心，相互爱护，相互帮助的精神，在安全中相互监督，保证施工中不发生误入带电设备的人身事故和其它伤亡事故。

全体工作人员着装及安全帽佩戴正确，登高作业人员必须穿软底鞋，扎安全带，安全带必须系在牢固的部件上，关闭手机。

在施工过程中，对请用的民工委派专人监护，负责民工施工安全。

试验现场应装设遮栏或围栏，向外悬挂“止步，高压危险!”的标示牌，并派人看守。被试设备两端不在同一地点时，另一端还应派人看守。

试验结束时，试验人员应拆除自装的接地线、短路线等，并对被试设备进行检查和清理现场。
三
技术措施要求

现场用刀闸必须带罩。并使用有漏电保护装置的电源盘。

非金属外壳的仪器，应与地绝缘，金属外壳的仪器外壳应可靠接地，高压引线应尽量缩短，必要时用绝缘物支持牢固。

试验用铜线采用截面在4mm2以上的软裸铜线；

油化试验人员取油时，应有防滴、漏、喷、溅油措施。

危 险 点 分 析 与 控 制
序号
内 容
1
危险点
高空坠落

控制措施
①高空作业必须系好安全带,安全带的长度及系的位置必须合适
②严禁将物品上下抛掷,防止高空人员失手晃下,要按规定使用梯子

2
危险点
人身触电
控制措施
①作业人员必须明确当日工作任务、现场安全措施、停电范围
②现场的工具,长大物件必须与带电设备保持足够的安全距离（0.7米）并设专人监护
③现场要使用专用电源,不得使用绝缘老化的电线,控制开关要完好,熔丝的规格应合适。
④低压交流电源应装有触电保安器。
⑤电源开关的操作把手需绝缘良好。
⑥接线端子的绝缘护罩齐备,导线的接头须采取绝缘包扎措施。

3
危险点
起吊
控制措施
起吊工作前应有专人指挥，起吊工器具应齐全、合格；起吊设备时应轻吊轻放，防止损伤人和设备
4
危险点
发生火灾
控制措施
①作业现场严禁吸烟和明火,必须用明火时应办理动火手续,并在现场备足消防器材
②作业现场不得存放易燃易爆品

5
危险点
高压伤人危险
控制措施
使用直流电阻速测仪，测试完毕后，改变接线前必须先断开试验电源；高压试验时设围栏并向外挂“止步，高压危险”标示牌，操作人站在绝缘垫上。试验每告一段落或结束时，应使用放电棒放电至1kV以下，再直接用裸铜线放电并短路接地。试验用铜线采用截面在4mm2以上的软裸铜线；接地点用锉刀将油漆去除，牢固接地；并将试验设备外壳可靠接地。现场用试验电源刀闸必须带罩，并使用有漏电保护装置的电源盘。电缆试验时，另一端必须派人看守。做耐压试验时，各通道处处应派专人看守。
现场作业工序工艺确认表
设备名称编号：
工作内容
工艺质量标准
危险点控制
√
执行人
确认人
准备阶段
（含现场提问）
总工作负责人已履行工作许可手续，全面检查安全措施与工作票要求及现场实际相符。

全体工作人员列队，工作负责人宣读三措书、工作票、标准化作业卡，交待工作现场设备运行情况、工作危险点，工作人员确认已明确工作内容、工作范围、进度要求、安全措施和注意事项

对停电范围、工作危险点等进行抽查式询问：被询问人签名

作业阶段
进场
转运设备及器具；搭接施工电源；拆除各侧引线
防止触电；防止高空坠落；防止发生火灾

修前试验
绕组绝缘电阻，吸收比或极化指数 高对低、地，低对高、地
防止高压电意外伤人

绕组连同套管的泄漏电流 高对低、地；低对高、地
铁芯绝缘电阻 铁芯对地
绕组直流电阻 （额定档，运行档）
本体油简化试验
拆除二次电缆、本体气体继电器、温度控制器并送校验
必需做好端子二次线号箍标记并画出二次接线图，确保回装无误

排油
变压器整体排油前，对气候环境湿度进行监测，确保器身在空气中的暴露时间符合规程规定：空气相对湿度小于65％不超过16小时
空气相对湿度小于75％不超过12小时
实际裸露时的平均湿度： ％
器身暴露时间： 小时
（计算时间为放油开始至注油为止）

吊芯
拆除变压器本体与外壳连接；连接起吊钢绳，缓慢吊芯并平稳放置在枕木上；
起吊专人指挥

绕组及引线检查
拆除套管，更换胶垫；绕组外观及层间垫块检查；绕组绝缘压圈及垫块检查；检查绕组、引线相间对地距离是否符合要求；引线焊接质量及包扎情况；引线与套管连接可靠性检查；分接引线排列检查、各接线紧固可靠性检查

铁芯检查
铁芯片外观及绝缘漆膜检查；铁芯片排列及接缝检查；铁芯间隙检查；接地引线、接地片检查；绝缘垫块检查；铁芯对地、铁芯对夹件、铁芯与穿芯螺杆绝缘测试

支撑件、紧固件
外观排列、完整性检查；紧固程度检查

吊出有载切换开关，放下缸体

拆除方法正确、起吊作业

1、

有载开关检查
2、 切换开关：1）各触头烧损不得大于3mm（MR厂），否则须更换触头；2）过渡电阻无断裂损伤，阻值测量，误差不大于10%；3）各对触头接触电阻小于500uΩ。
3、 转换器和选择开关：1）动、静触头无烧伤、发热痕迹，接触良好，转动部分动作灵活；2）与分接引线连接牢固，螺栓紧固并有防松螺母；3）触头及导电部分与分接引线距离符合规定；4）绝缘支架无损伤变形、无放电痕迹。
4、 快速机构：1）主弹簧、复位弹簧、爪卡等无变形断裂；2）动作部分无严重磨损、擦毛、损伤、卡涩。
5、 操动控制箱：1）机械转动部分灵活、齿抡盒密封良好、润滑脂足够；2）电器回路连接正确无松动，控制回路绝缘良好，各继电器触点无严重锈蚀；3）位置指示正确，电器顺序开关、限位开关及机械限位动作可靠；4）箱体密封良好。

检查油箱
绝缘垫块、支撑块及密封性能检查；清扫及铁芯（夹件）外引接地完好性检查

有载缸体回装
与选择开关垂直同轴心，无扭力
起吊工作

回装变压器芯
套管安装；更换胶垫

检查各部阀门是否全部开启主变补充油及排气
阀门、塞子检查；吸湿器检查；测温装置检查、安装

有载切换开关安装、注油
清洁有载缸体，检查静触头有无烧伤痕迹，缸体内有无异物，有载开关油室与变压器本体间无渗漏；主变本体注油后，对有载油缸注油

气体继电器检查、安装
恢复二次接线

油务、电气试验及保护调试
1、低电压下的空载试验
使用直流电阻速测仪，测试完毕后，改变接线前必须先断开试验电源；高压试验时设围栏并向外挂“止步，高压危险”标示牌，操作人站在绝缘垫上。试验每告一段落或结束时，应使用放电棒放电至1kV以下，再直接用裸铜线放电并短路接地。试验用铜线采用截面在4mm2以上的软裸铜线；接地点用锉刀将油漆去除，牢固接地；并将试验设备外壳可靠接地。现场用试验电源刀闸必须带罩，并使用有漏电保护装置的电源盘。电缆试验时，另一端必须派人看守。做耐压试验时，各通道处处应派专人看守。

2、套管绝缘电阻
3、绕组直流电阻 ⑴高压侧（所有分接档）
⑵低压侧
4、绕组所有分接的电压比
5、有载调压装置的试验和检查
5、绕组绝缘电阻、吸收比或极化指数（耐压前，耐压后）
6、绕组连同套管直流泄漏电流
7、铁芯绝缘电阻
8、本体油简化、油微水、介损
9、主体工频交流耐压
结束阶段
恢复三侧引线

主变清洁、油漆、排气

转运设备、现场清洁

作 业 总 结
一、简要文字总结：

二、竣工验收及总结评价
a） 自检评价：

检修班组负责人： 年 月 日
b） 检修单位验收意见及评价：

检修技术负责人： 检修班组负责人： 年 月 日
c） 自检评价：

三、存在的问题与建议：竣工验收及总结评价

运行单位验收负责人：
生技部主管专责：
电业局验收负责人：
年 月 日
