先导式安全阀.ppt

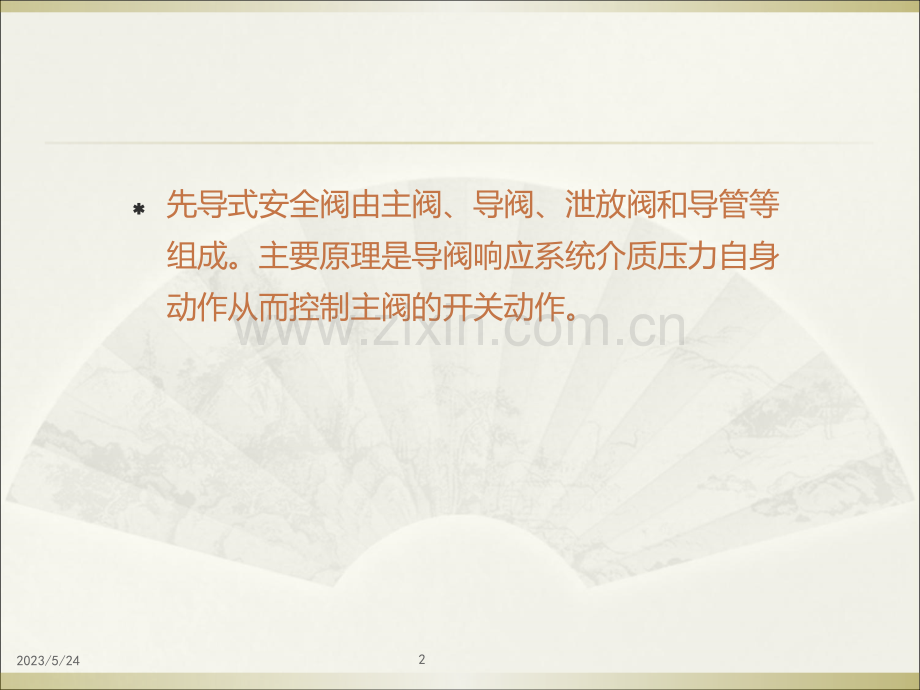

先导式安全阀2023/5/241先导式安全阀由主阀、导阀、泄放阀和导管等组成。主要原理是导阀响应系统介质压力自身动作从而控制主阀的开关动作。2023/5/242安全阀的设备结构 先导式安全阀主要包括主阀和控制器两部分1.主阀包括阀体、阀板、回座弹簧、引压管线等。2.控制器包括阀体、泄放装置、设定弹簧、设定螺钉、驱动块等。2023/5/243安全阀内部结构示意图2023/5/244安全阀的工作原理正常情况下主阀处于关闭状态，控制器的驱动块在设定弹簧的作用下位置靠下，控制杆将气体引进路径打开，干线的气体可以引致主阀阀板的上部，这样主阀上下阀板承受的气体压强一致，但由于上部阀板承压面积大于下部阀板承压面积，在加上关闭弹簧的推力作用，使主阀处于稳定的关闭状态。2023/5/245安全阀的工作原理 当干线内气体压力值高于动作值时，控制器驱动块受气体压力作用上移，控制杆将气体引进路径关闭，切断来自干线气体，同时控制器泄放装置打开，排放控制器至主阀阀板上部之间的气体，这样主阀阀板上部的压力急剧下降，阀板在下部气体压力的作用下上移，阀门打开，气体排放。2023/5/246主要构件认识：主阀主阀导阀导阀泄放阀泄放阀气室压气室压力管力管进口压进口压力管力管滑梭滑梭活塞活塞两个都有口，重合两个都有口，重合在一起，可以上下在一起，可以上下移动移动顶杆顶杆主阀进口主阀进口主主阀阀出出口口弹簧弹簧2023/5/247正常情况，先导阀处于关闭状态，系统压力通过进口正常情况，先导阀处于关闭状态，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。使主阀处于关闭状态。当系统压力达到整定压力时，克服了导阀的弹簧力，导阀开启且滑梭封闭导阀进当系统压力达到整定压力时，克服了导阀的弹簧力，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀泄压，这时主阀气室的压力急剧下降，主阀阀气通道，主阀气室的压力通过导阀泄压，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。瓣完全打开，流体通过主阀泄放降压。导导阀阀放放空空主主阀阀放放空空2023/5/248当系统压力降低到回座压力时，导阀的弹簧力克当系统压力降低到回座压力时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶气室，关闭主阀。恢复使用正常状态。顶气室，关闭主阀。恢复使用正常状态。2023/5/249安全阀使用注意事项 安全阀属于国家强制检测、检验设备、需具有检测检验资质的部门派专业人员定期校验，如发现零部件有缺陷或损坏时，要及时反映到有关管理部门，现场人员不可擅自拆卸处理。故障安全阀送修、送检期间，原安全阀位置要安装上备用安全阀。阀门的维护过程中不要弄丢、弄脏阀门上所贴的各种安全提示标志。2023/5/2410谢谢！谢谢！2023/5/2411
