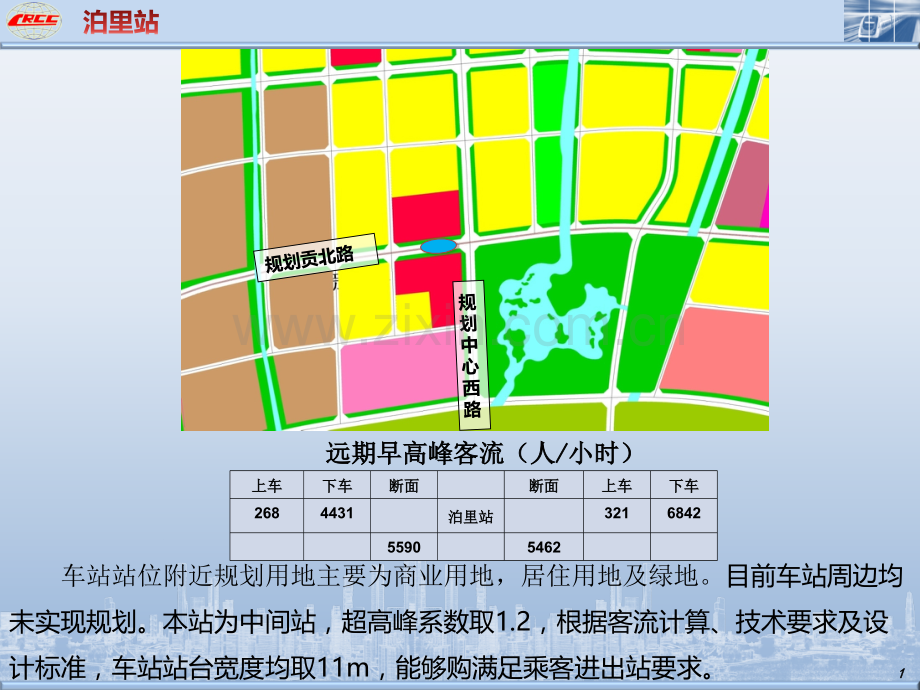

1 1规划贡北路规划中心西路上车上车下车下车断面断面断面断面上车上车下车下车2684431泊里站泊里站321684255905462远期早高峰客流（人远期早高峰客流（人/小时）小时）车站站位附近规划用地主要为商业用地，居住用地及绿地。目前车站周边均未实现规划。本站为中间站，超高峰系数取1.2，根据客流计算、技术要求及设计标准，车站站台宽度均取11m，能够购满足乘客进出站要求。2 2规划贡北路规划中心西路人行天桥人行天桥p车站建筑方案（方案一）方案一：路中三层岛式高架站，规划贡北路红线宽45米，人行道宽7.5米，路中设11米宽绿化带。规划中心西路宽35米。3 3站台层站厅层80m80m97m97m非付费区非付费区付费区付费区设备区设备区 有效站台长度80米，站台宽度为11m，车站长度97米，宽度19.8米。p车站建筑方案（方案一）4 497m97m轨顶标高18.60m1 13 3.2 27 7m m2 20 0.2 22 2m m19.8m19.8m站台层站台层站厅层站厅层设备层设备层站台层站台层站厅层站厅层设备层设备层 泊里站一层为设备层，层高6.45米；二层为站厅层，层高为6米；三层为站台层，消防泵房及水池位于地面以下，埋深5.9米。p车站建筑方案（方案一）5 5规划贡北路规划中心西路人行天桥人行天桥p车站建筑方案（方案二）方案二：方案二为路中三层侧式高架站，区间为单柱墩跨路口。6 6站台层站厅层80m80m85m85m非付费区非付费区付费区付费区设备区设备区 有效站台长度80米，站台宽度为11m，车站长度85米，宽度23.4米。p车站建筑方案（方案二）7 785m85m轨顶标高18.60m1 13 3.2 27 7m m2 20 0.2 22 2m m19.8m19.8m站台层站台层站厅层站厅层设备层设备层站台层站台层站厅层站厅层设备层设备层 泊里站一层为设备层，层高6.45米；二层为站厅层，层高为6米；三层为站台层，消防泵房及水池位于地面以下，埋深5.9米。p车站建筑方案（方案二）8 8规划贡北路规划中心西路人行天桥人行天桥 方案三为路中三层鱼腹式高架站，距路口约41米，有效站台长度80米，站台宽度为11m，车站长度126米，宽度19.8米。区间为单柱墩跨路口。
