第一课时-编织原理省名师优质课赛课获奖课件市赛课百校联赛优质课一等奖课件.ppt

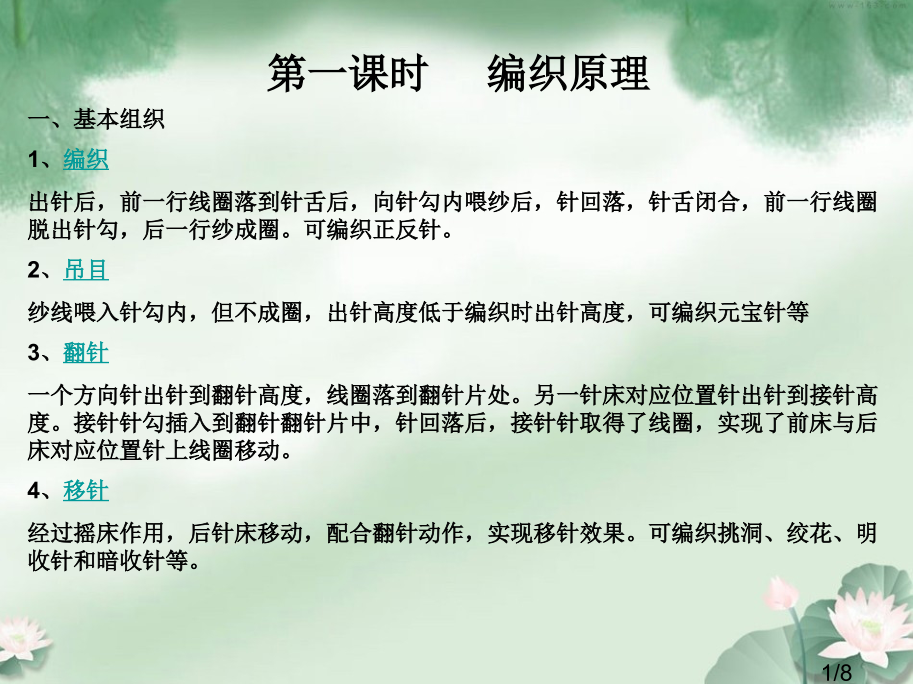

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。本资料仅供参考，不能作为科学依据。谢谢。本资料仅供参考，不能作为科学依据。,第一课时 编织原理,一、基本组织,1、,编织,出针后，前一行线圈落到针舌后，向针勾内喂纱后，针回落，针舌闭合，前一行线圈脱出针勾，后一行纱成圈。可编织正反针。,2、,吊目,纱线喂入针勾内，但不成圈，出针高度低于编织时出针高度，可编织元宝针等,3、,翻针,一个方向针出针到翻针高度，线圈落到翻针片处。另一针床对应位置针出针到接针高度。接针针勾插入到翻针翻针片中，针回落后，接针针取得了线圈，实现了前床与后床对应位置针上线圈移动。,4、,移针,经过摇床作用，后针床移动，配合翻针动作，实现移针效果。可编织挑洞、绞花、明收针和暗收针等。,1/8,5、,分针编织,针上线圈翻针至对面针床。但此针上同时又喂纱成圈，形成增加了个线圈效果。,、不织,不出针，不往针勾内喂纱。纱在此处不成圈。,、落布,出针作成圈动作，但不喂纱，所以原有线圈脱出针勾。,2/8,二、认识机器,1、穿纱及张力装置,电子天线：断纱机器停顿运行并报警。,送纱器：主动式送纱，降低进纱阻力。,跳线簧：此处断纱机器也能停顿并报警，也有部分调整纱线张力作用。,3/8,2、机头,纱嘴电磁铁控制磁铁下落及上升，带动纱嘴到对应位置，实现喂纱或不喂纱。,各种电机及电磁铁共同作用，指挥各种三角动作，能够控制走针轨迹，控制出针、不出针、出针高度不一样等，配合喂纱完成各种基本编织动作。,3、针板,包含,4/8,4、罗拉,高位罗拉，有效调整织片时拉力。,5、操作杆及开关,5/8,6、电控系统及显示器,6/8,三、走针原理,一、基本组织,1、,编织,出针后，前一行线圈落到针舌后，向针勾内喂纱后，针回落，针舌闭合，前一行线圈脱出针勾，后一行纱成圈。可编织正反针。,2、,吊目,纱线喂入针勾内，但不成圈，出针高度低于编织时出针高度，可编织元宝针等,3、,翻针,一个方向针出针到翻针高度，线圈落到翻针片处。另一针床对应位置针出针到接针高度。接针针勾插入到翻针翻针片中，针回落后，接针针取得了线圈，实现了前床与后床对应位置针上线圈移动。,、,分针编织,针上线圈翻针至对面针床。但此针上同时又喂纱成圈，形成增加了个线圈效果。,、不织,不出针，不往针勾内喂纱。纱在此处不成圈。,为何会形成这些不一样走针轨迹呢？,7/8,四、制版软件与机器操作,8/8,
