施工电梯附墙计算
一、附墙架作用于建筑物上力F的计算
SC200/200施工电梯均选用Ⅱ型附墙架如下图所示：

根据《SC 型升降机说明书》中4（导轨架及附墙架）所示，附墙架作用于建筑物的作用力F计算如下：

式中B为附墙宽度，L为导架中心与墙面间的垂直距离
1、SC200/200电梯，其中取L=3100,B=1430；所以

1#、2#、4#楼阳台连系梁截面尺寸bxh=120mm*440mm，混凝土强度等级C30，弯曲抗拉强度设计值为fcm=1.43N/mm2，轴心抗压强度设计值fc=14.3 N/mm2，纵向受力钢筋为三级钢，fy=360N/mm2，fy＇=360N/mm2，受拉钢筋为2Φ14，As=3.14*7*7*2=308mm2,受压钢筋为2Φ14，As＇=308mm2,箍筋为三级钢φ6@200。fyV=360N/mm2。
阳台连系梁斜截面承载力验算 截面有效高度h0=440-35=405mm 计算Vcs
Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s
=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN

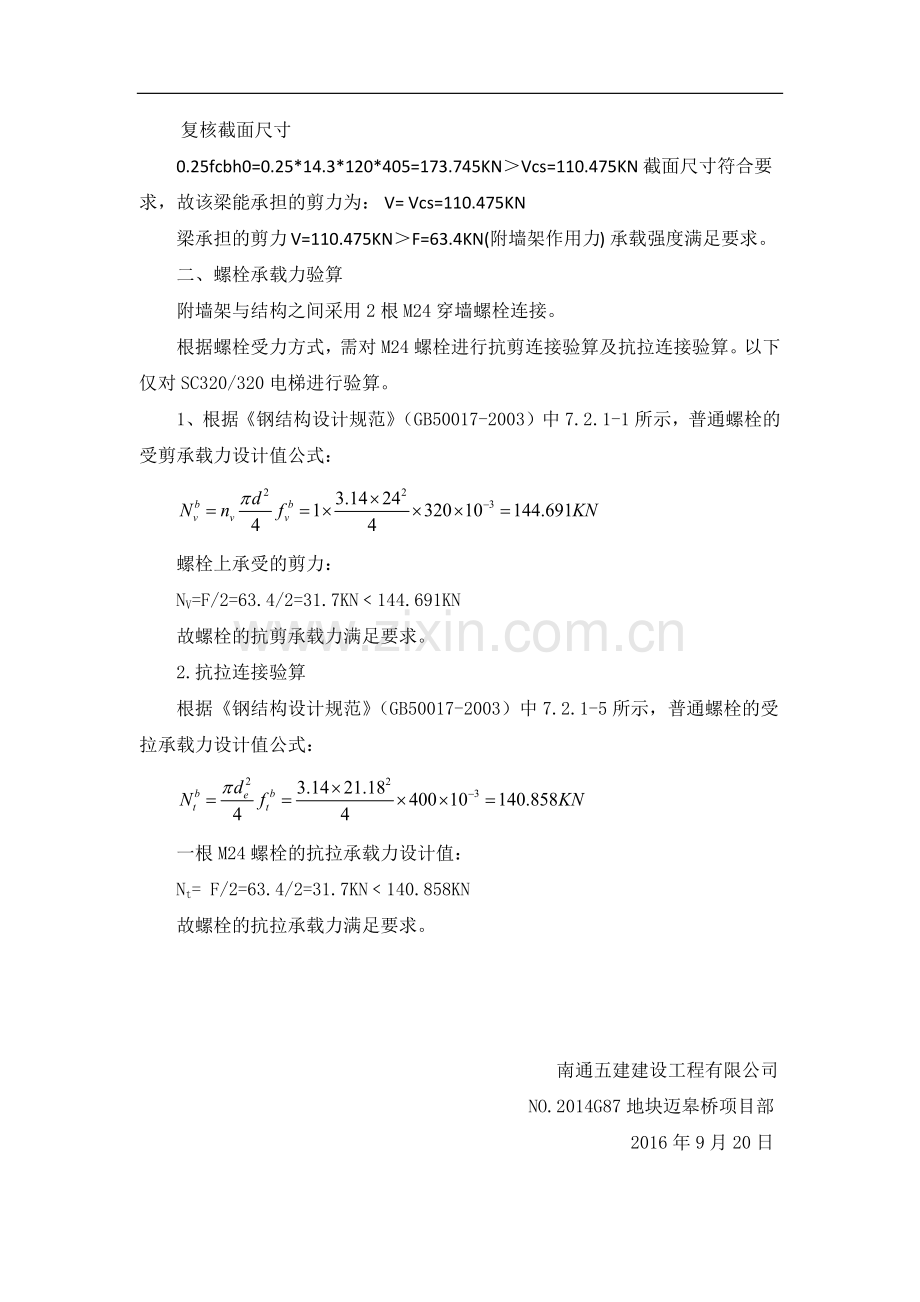

 复核截面尺寸
0.25fcbh0=0.25*14.3*120*405=173.745KN＞Vcs=110.475KN 截面尺寸符合要求，故该梁能承担的剪力为： V= Vcs=110.475KN
梁承担的剪力V=110.475KN＞F=63.4KN(附墙架作用力) 承载强度满足要求。
二、螺栓承载力验算
附墙架与结构之间采用2根M24穿墙螺栓连接。
根据螺栓受力方式，需对M24螺栓进行抗剪连接验算及抗拉连接验算。以下仅对SC320/320电梯进行验算。
1、根据《钢结构设计规范》（GB50017-2003）中7.2.1-1所示，普通螺栓的受剪承载力设计值公式：

螺栓上承受的剪力：
NV=F/2=63.4/2=31.7KN﹤144.691KN
故螺栓的抗剪承载力满足要求。
2.抗拉连接验算
根据《钢结构设计规范》（GB50017-2003）中7.2.1-5所示，普通螺栓的受拉承载力设计值公式：

一根M24螺栓的抗拉承载力设计值：
Nt= F/2=63.4/2=31.7KN﹤140.858KN
故螺栓的抗拉承载力满足要求。

南通五建建设工程有限公司
NO.2014G87地块迈皋桥项目部
2016年9月20日
