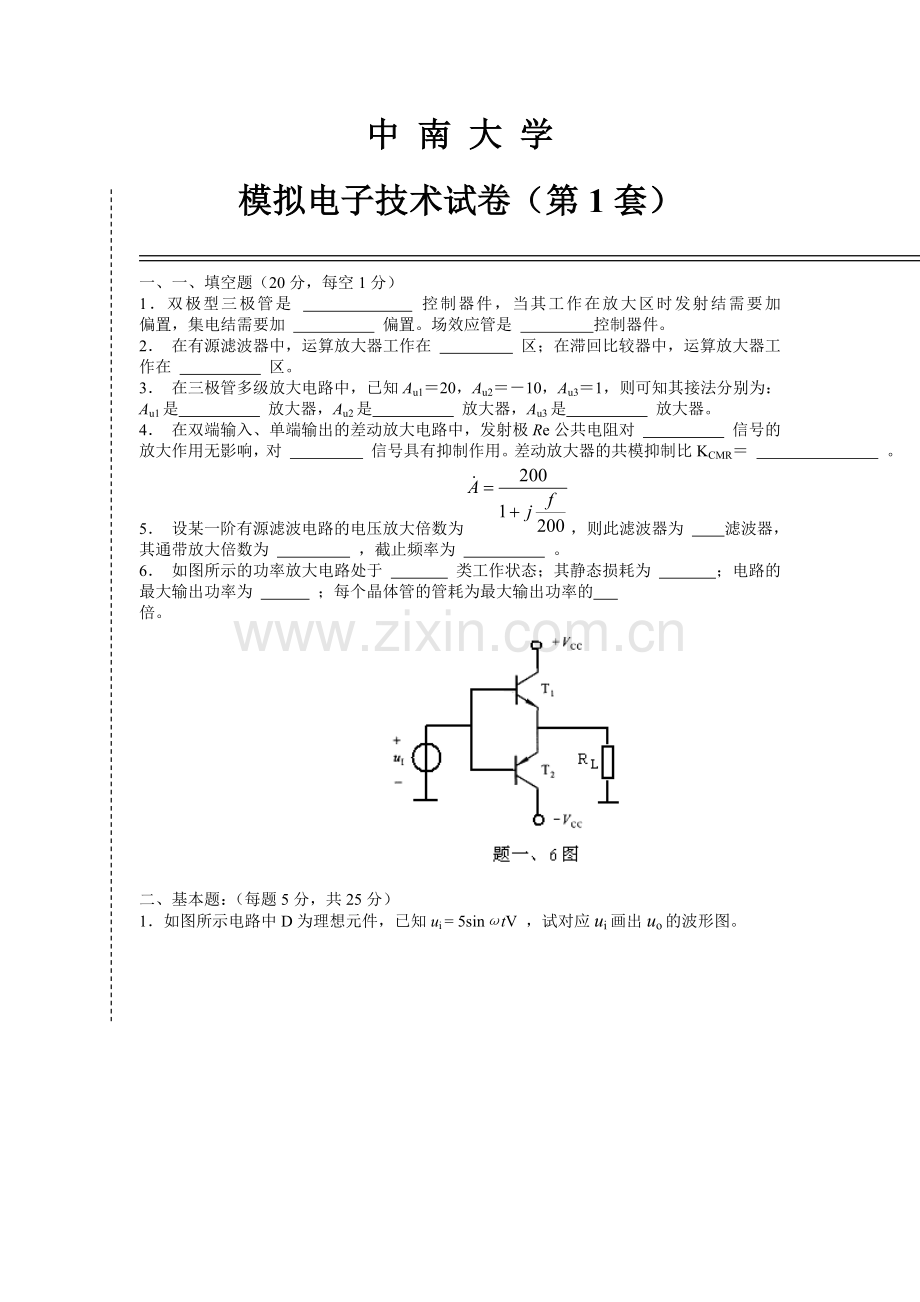

中南大学模电试卷及答案分解.doc_第1页
第1页 / 共18页
中南大学模电试卷及答案分解.doc_第2页
第2页 / 共18页
点击查看更多>>
资源描述
中 南 大 学 模拟电子技术试卷(第1套)   一、 一、填空题(20分,每空1分) 1.双极型三极管是 控制器件,当其工作在放大区时发射结需要加 偏置,集电结需要加 偏置。场效应管是 控制器件。 2. 在有源滤波器中,运算放大器工作在 区;在滞回比较器中,运算放大器工作在 区。 3. 在三极管多级放大电路中,已知Au1=20,Au2=-10,Au3=1,则可知其接法分别为:Au1是 放大器,Au2是 放大器,Au3是 放大器。 4. 在双端输入、单端输出的差动放大电路中,发射极Re公共电阻对 信号的放大作用无影响,对 信号具有抑制作用。差动放大器的共模抑制比KCMR= 。 5. 设某一阶有源滤波电路的电压放大倍数为,则此滤波器为 滤波器,其通带放大倍数为 ,截止频率为 。 6. 如图所示的功率放大电路处于 类工作状态;其静态损耗为 ;电路的最大输出功率为 ;每个晶体管的管耗为最大输出功率的 倍。   二、基本题:(每题5分,共25分) 1.如图所示电路中D为理想元件,已知ui = 5sinωtV ,试对应ui画出uo的波形图。   2.测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态(截止、饱和、放大)。   3. 已知BJT管子两个电极的电流如图所示。求另一电极的电流,说明管子的类型(NPN或PNP)并在圆圈中画出管子。   4.如图所示电路中,反馈元件R7构成级间负反馈,其组态为 ; 其作用是使输入电阻 、放大电路的通频带变 。 三、如图所示电路中,β=100,,试计算:(15分) 1.放大电路的静态工作点;(6分) 2.画出放大电路的微变等效电路;(3分) 3.求电压放大倍数Au、输入电阻Ri和输出电阻Ro;(6分)   四、判断如图所示电路中引入了何种反馈,并在深度负反馈条件下计算闭环放大倍数。 (9分)   五、电路如图所示。试用相位条件判断下面的电路能否振荡,将不能振荡的电路加以改正。 (6分)   六、用理想运放组成的电压比较器如图所示。已知稳压管的正向导通压降UD =0.7V ,UZ = 5V。 1.试求比较器的电压传输特性; 2.若ui =6sinωtV,UR为方波如图所示,试画出uo的波形。 (10分)   七、理想运放电路如图所示,设电位器动臂到地的电阻为KRW,0≤K≤1。试求该电路电压增益的调节范围。 (10分)   八、一串联型稳压电路如图所示。已知误差放大器的Au >>1,稳压管的Uz =6V,负载RL=20Ω。 1.试标出误差放大器的同相、反相端; 2.说明电路由哪几部分组成? 3.求Uo的调整范围; (10分)     中 南 大 学 模拟电子技术试卷(第2套)   一、填空题(除6题外,每空1分,共20分) 1.稳压管是一种特殊的二极管,它工作在 ____________ 状态. 2.甲类、乙类和甲乙类放大电路中,_______________电路导通角最大;_______________电路效率较高;_______________电路交越失真最大,为了消除交越失真而又有较高的效率一般电路_______________。 3.直接耦合放大电路存在 ____________ 现象。 4.图1示电路,要求达到以下效果,应该引人什么反馈? (1)希望提高从b1端看进去的输入电阻,接Rf从_______到________; (2)希望输出端接上负载RL后,Uo(在给定Ui情况下的交流电压有效值)基本不变,接Rf从_______到________;(用A~F的字符表示连接点)。 5.集成运放内部一般包括四个组成部分,它们是______________,_ __________,______________和_______________。 6.在图2示差动放大电路中,假设各三极管均有β=50,UBE=0.7V。求 (1)ICQ1=ICQ2=__________mA;(2分) (2)UCQ1=UCQ2=__________V(对地);(2分) (3)Ro = __________KΩ。(2分)     二、OCL电路如图3所示,已知Vcc=12V,RL = 8Ω ,vi为正弦电压。(10分) 1.求在Vces = 0的情况下,电路的最大输出功率Pmax、效率η和管耗PT。 2.求每个管子的最大允许管耗PCM至少应为多少? 三、某放大电路的频率响应如图4所示。(12分) 1.该电路的中频放大倍数|Aum| = ? 2.该电路的增益频率响应 AU(jω)表达式如何? 3.若已知其输出电压最大不失真动态范围为Uom = 10V ,当输入信号时,试判断输出信号是否会失真? 说明理由。     四、如图5所示电路,设已知各元件参数,包括T1的gm和T2的β及rbe,试求两级增益Aui、Aus、输入和输出电阻(用表达式表示)。(12分)     五、在图示6电路中,设R1 = RF =10KΩ,R2=20KΩ,R’= 4KΩ,两个输入电压Ui1和Ui2的波形如图7所示,试写出Uo的表达式,并在对应的坐标上画出输出电压Uo的波形,且标上相应电压数值。(10分)   六、用集成运放构成的串联型稳压电路如图8所示。在Dz的稳压值Uz=+6V,R1=2kΩ,R2=1kΩ,R3=l kΩ时,电源电压为220V,电路输出端接负载电阻RL。 1.计算输出电压Uo的范围为多少? (12分) 2.若T1管的最低管压降为3V,则变压器副边电压有效值U2应为多少伏? 3.在(1)和(2)的条件下,若RL变化范围为100~300Ω,试说明三极管T1在什么时候功耗最大?其值如何? ` 七、理想运放组成如图9所示的电压比较电路。已知运放输出±Uomax =± 12V,二极管导通压降为0.7V,发光二极管LED导通压降为1.4V。(12分) 1.试回答在什么条件下,LED亮; 2.设LED工作电流为5mA~30mA,确定限流电阻R的范围; 3.若将运放Al、A2的同相、反相输入端位置对换,电路其他接线都不变,画出变换后的Uo = f(Ui)曲线。     八、试用集成运放和乘法器设计,实现以下关系: 设模拟乘法器系数K=0.5 V-1。画出电路原理图;估算电阻元件的阻值。所选用的电阻值希望在20K~200KΩ的范围内。(12分) 中 南 大 学 模拟电子技术试卷(第4套)   一、填空题(本题24分,每空1.5分) 1. 稳压管通常工作在 状态(A.正向导通;B.反向击穿)。 2. 在OCL乙类功放中,若其最大输出功率为1W,则电路中功放管(单管)的集电极最大功耗约为 。 3. 某放大电路负载开路时,UO=6V,接上3KΩ负载后,UO=4V,说明该放大电路的输出电阻R0= 。 4. 正弦波振荡器的振荡条件是 。 5. 为了避免50Hz电网电压的干扰信号进入放大器,应选用 滤波电路。 6. 在放大电路中,为了稳定静态工作点,应引入 负反馈,为了稳定放大倍数应引入 负反馈。 7. 互补输出级中的BJT通常采用 接法,其目的是为了提高 (A.负载能力;B.最大不失真输出电压)。 8. 通用型集成运放通常采用 耦合方式。 9. 双极型三极管是 控制器件,当其工作在放大区时发射极需要加 偏置电压,集电极需要加 偏置电压;场效应管是 控制器件。 10. 在运算电路中,运算放大器工作在 区;在滞回比较器中,运算放大器工作在 区。   二、(共12分) 1. 二极管电路如图所示,考虑二极管的正向压降为0.7V,求输出电压Uo (6分) 2. 测得处于放大状态的三极管三个管脚的直流电位如图所示, (6分) 试说明三极管为( )管,( )类型。 a. 硅管; b. 锗管; c. NPN; d. PNP;   三、电路如下图所示,集成运放输出电压的最大幅值为±14V,写出uo1、uo2的表达式并填表。 (12分)   uI/V 0 0.5 1.0 1.5 uO1/V         uO2/V         四、判断电路中整体反馈的反馈组态,求的表达式。(12分)   五、下图中β=30,rbe=1kΩ, Rb=300kΩ, Rc=RL=5kΩ, Re=2kΩ,UBE=0.7V, Vcc=24V (本题16分) 1.计算电路的静态工作点; 2.画出该电路的微变等效电路; 3.计算Au、Ri、Ro   六、电路如图P10.8所示。 1.分别标出u01和u02对地的极性; 2.当U21=18V,U22=22V时,画出u01、u02的波形 3.当U21=18V,U22=22V时,求出U01(AV)和U02(AV)各为多少?   七、用理想运放构成的电路如图所示。已知:两个稳压管的性能相同,正向导通电压为 UD(on)=0.7V,稳定电压为Uz=4.3V。 (12分) 1.试求电路的电压传输特性并画图; 2. ui=2sinωtV,试画出电路的输出电压的uo波形。     参考答案(第一套)   一、 1.电流、正向、反向;电压。 2.线性、非线性。 3.共基、共射、共集。 4.差模、共模、。 5.低通、200、200。 6.乙类、0、、0.2。   二、 2.放大状态。 4.电压-串联、增大、宽。   三、 1. 2.   四、反馈组态为:电压-串联负反馈   五、该放大电路为共基接法,根据瞬时极性法可知引入了负反馈,不能振荡。 更正:将变压器副边的同名端标在“地”的位置即可。   六、 1. 七、运放构成差动输入形式,反相端输入为UI,同相端输入。 八、 1.误差放大器的同相在下方、反相端在上方。 2.电路由四个部分构成:(1)由R1、R2和RW构成的取样电路;(2)由运放构成负反馈误差放大器;(3)由R和DW构成基准电压电路;(4)由T1和T2复合管构成调整管。 3. 参考答案(第二套)     一、 1. 1.  反向击穿; 2. 2.  甲类、甲乙类、乙类、甲乙类; 3. 3.  零点漂移; 4. 4.  (串联负反馈)从C到F;(电压负反馈)从A到E; 5. 5.  差放输入级、压放中间级、互补输出级、偏置电路; 6. 6.  (1)0.5; (2)5; (3)20;   二、 1. 2.   三、 1. 2. 3.输出电压会失真。输入信号中有两个频率成分150Hz和50KHz,这两种信号的放大倍数均为10,所以幅度为2V的输入信号被放大后,将超过最大不失真输出幅度=14V而产生非线性失真。   四、 1.   五、   六、 1. 2. 3.   七、 1. 1.  当UI>6V 或 UI<3V 时,UO=11.3V,LED亮; 2. 2.    3. 八、 取R4=20K,则Rf2=200K,Rf1=20K, R1=10K, R2=100K, R3=100k,   参考答案(第四套)   一、 1. 1.反向击穿; 2. 2.0.2W; 3. 3.1.5K; 4. 4.和; 5. 5.带阻; 6. 6.直流、交流; 7. 7.共集、负载能力; 8. 8.直接; 9. 9.电流、正向、反向、电压; 10. 10.    线性、非线性;   二、 1. 1.  Uo=-0.7V; 2. 2.  锗管、PNP;   三、 uI/V 0 0.5 1.0 1.5 uO1/V 0 -5 -10 -14 uO2/V 0 5.5 11 14     四、电压-串联负反馈 五、 1. 2. 3. 六、 1.Uo1对地极性为“正”,Uo2对地极性为“负”; 2. 3. 七、
