MSP430F5529资料.doc

MSP430系列单片机是美国德州仪器（TI）1996年开始推向市场的一种16位超低功耗、具有精简指令集（RISC）的混合信号处理器（Mixed Signal Processor）。
MSP430单片机称之为混合信号处理器，是由于其针对实际应用需求，将多个不同功能的模拟电路、数字电路模块和微处理器集成在一个芯片上，以提供“单片机”解决方案。该系列单片机多应用于需要电池供电的便携式仪器仪表中。
什么是单片机？
单片微型计算机简称单片机，是典型的嵌入式微控制器（Microcontroller Unit），英文缩写：MCU。它是把中央处理器、存储器、定时/计数器、各种输入输出接口等都集成在一块芯片上的微型计算机。

什么是嵌入式？
IEEE(国际电气和电子工程师协会) 对嵌入式系统的定义：用于控制、监视或者辅助操作机器和设备的装置.
Devices Used to Control，Monitor or Assist the Operation of Equipment，Machinery or Plants.
国内普遍认同的嵌入式系统定义：以应用为中心，以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。

MSP430单片机
内核是16位RISC处理器的超低功耗混合信号处理器
丰富的片内外设
灵活的开发手段

MSP430单片机特点
◆超低功耗
低电压工作1.8~3.6V，RAM数据不丢失情况下耗电仅0.1μA，活动模式耗电290μA/MIPS，I/O输入最大漏电流仅为50nA
灵活的时钟系统
采用向量中断，需要运行时通过中断唤醒CPU，只需3.5μs
◆强大的处理能力
指令速度高达25MIPS
◆高性能模拟技术及丰富的片上外设
时钟模块、Flash控制器、RAM控制器、通用I/O端口、定时器、数模转换器、比较器、UART、SPI、I2C、USB等

MSP430单片机的应用领域
◆能量收集
太阳能、热能、振动能、人体运动的动能等；
◆计量仪表
水表、电表、流量表等；
◆安全与安防
烟雾探测器、破损玻璃检测系统等；
◆便携式医疗
血糖计、个人血压监控器、心率检测计等；

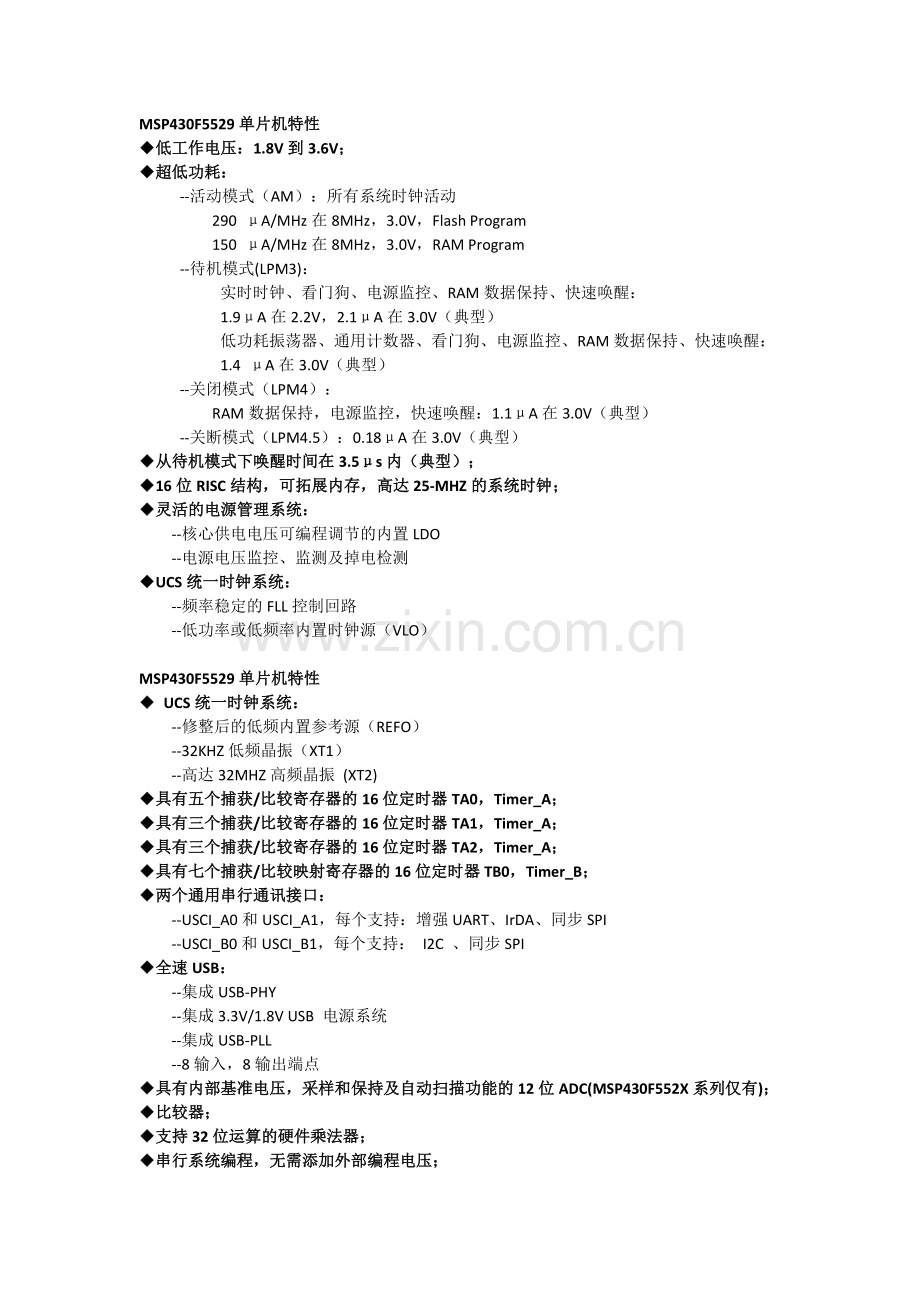

MSP430F5529单片机特性
◆低工作电压：1.8V到3.6V；
◆超低功耗：
--活动模式（AM）：所有系统时钟活动
290 μA/MHz在8MHz，3.0V，Flash Program
150 μA/MHz在8MHz，3.0V，RAM Program
--待机模式(LPM3)：
实时时钟、看门狗、电源监控、RAM数据保持、快速唤醒：
1.9μA在2.2V，2.1μA在3.0V（典型）
低功耗振荡器、通用计数器、看门狗、电源监控、RAM数据保持、快速唤醒：
1.4 μA在3.0V（典型）
--关闭模式（LPM4）：
RAM数据保持，电源监控，快速唤醒：1.1μA在3.0V（典型）
--关断模式（LPM4.5）：0.18μA在3.0V（典型）
◆从待机模式下唤醒时间在3.5μs内（典型）；
◆16位RISC结构，可拓展内存，高达25-MHZ的系统时钟；
◆灵活的电源管理系统：
--核心供电电压可编程调节的内置LDO
--电源电压监控、监测及掉电检测
◆UCS统一时钟系统：
--频率稳定的FLL控制回路
--低功率或低频率内置时钟源（VLO）

MSP430F5529单片机特性
◆ UCS统一时钟系统：
--修整后的低频内置参考源（REFO）
--32KHZ低频晶振（XT1）
--高达32MHZ高频晶振 (XT2)
◆具有五个捕获/比较寄存器的16位定时器TA0，Timer_A；
◆具有三个捕获/比较寄存器的16位定时器TA1，Timer_A；
◆具有三个捕获/比较寄存器的16位定时器TA2，Timer_A；
◆具有七个捕获/比较映射寄存器的16位定时器TB0，Timer_B；
◆两个通用串行通讯接口：
--USCI_A0和USCI_A1，每个支持：增强UART、IrDA、同步SPI
--USCI_B0和USCI_B1，每个支持： I2C 、同步SPI
◆全速USB：
--集成USB-PHY
--集成3.3V/1.8V USB 电源系统
--集成USB-PLL
--8输入，8输出端点
◆具有内部基准电压，采样和保持及自动扫描功能的12位ADC(MSP430F552X系列仅有)；
◆比较器；
◆支持32位运算的硬件乘法器；
◆串行系统编程，无需添加外部编程电压；
◆三通道内部DMA；
◆具有实时时钟功能的基本定时器；

MSP430F5529引脚图

MSP430F5529结构图

MSP430F5529LP开发板介绍

eZ-FET仿真模块的LED说明

隔离跳线块
eZ-FET仿真器适用于几乎所有MSP430产品
短路跳线块，eZ-FET仿真器可以选择连接开发板上的F5529芯片
断开跳线块，eZ-FET仿真器可以作用于外接的其他芯片
隔离跳线模块应用设置见TI官网MSP430F5529 LaunchPad User’s guide Section2.2.7

各接口引脚介绍
见Quickstart Guide
一些缩写说明(x为数字):
GPIO: 通用数字I/O口;
CBx: 比较器B输入通道CBx;
Ax: ADC输入通道Ax;
RTC: 实时时钟;
UCAx: USCI_Ax;
TAxCLK: TAx时钟信号输入;
CBOUT: 比较器B输出;
STE: 从机传输使能;
PM_: 默认映射;
SDA: I2C数据;
SCL: I2C时钟;
DMAEx: DMA外部触发输入;
SOMI: 在SPI模式下的从机输出、主机输入;
SIMO:在SPI模式下的从机输入、主机输出;
UCAxRXD: USCI_Ax在UART模式下的接收数据输入; TXD为数据输出;

CCS简介
TI公司研发的一款具有环境配置、源文件编辑、程序调试、跟踪和分析等功能的集成开发环境。
是MSP430单片机软件开发的理想工具
以往采用IAR软件开发MSP430单片机

CSS上机操作要点
熟悉CCSv5界面
利用CCSv5导入已有工程
利用CCSv5新建工程
利用CCSv5调试工程
学会利用TI Resource Explorer里的资源
