预应力管桩纠偏施工方案

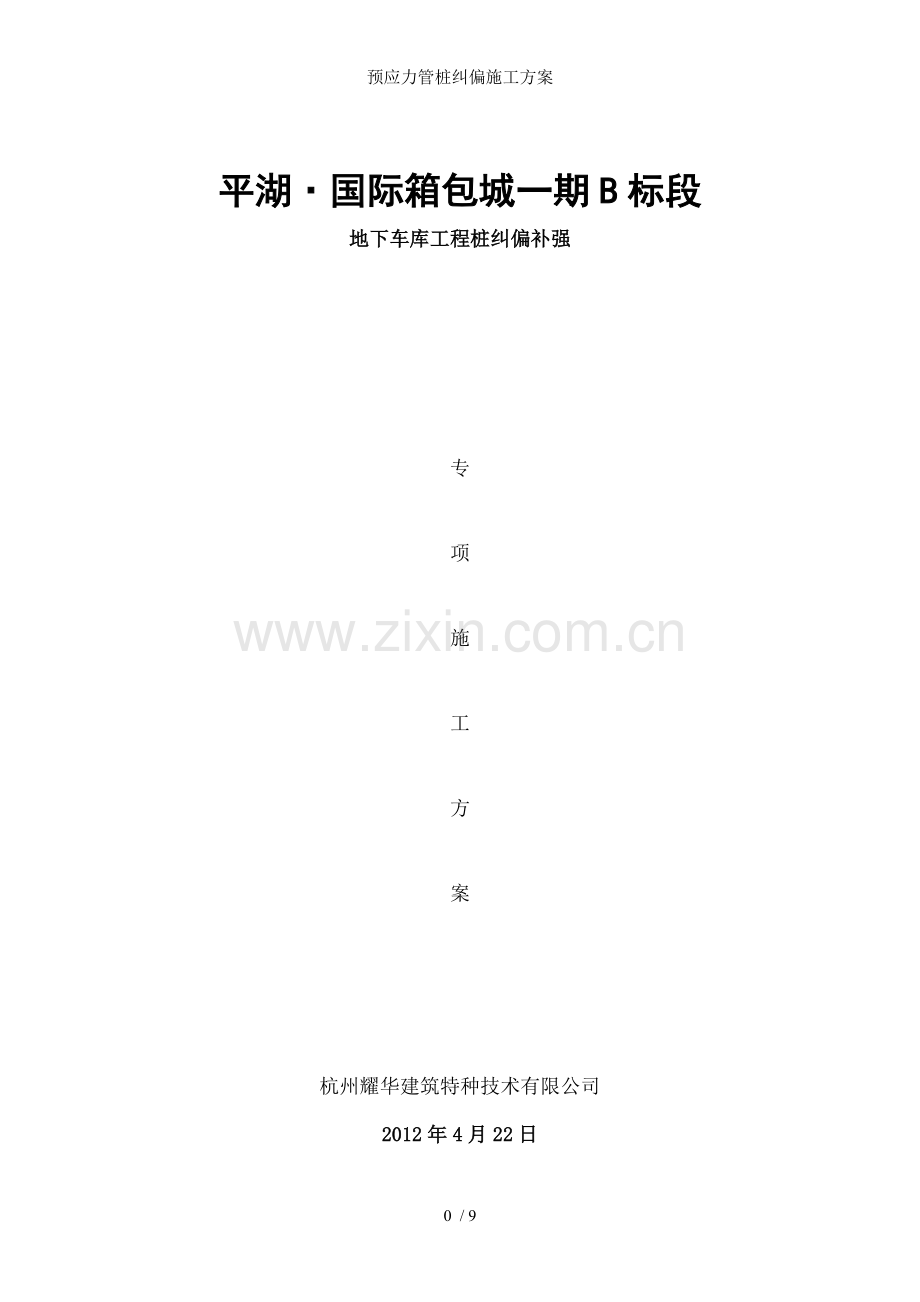

平湖·国际箱包城一期B标段
地下车库工程桩纠偏补强

专
项
施
工
方
案

杭州耀华建筑特种技术有限公司
2012年4月22日

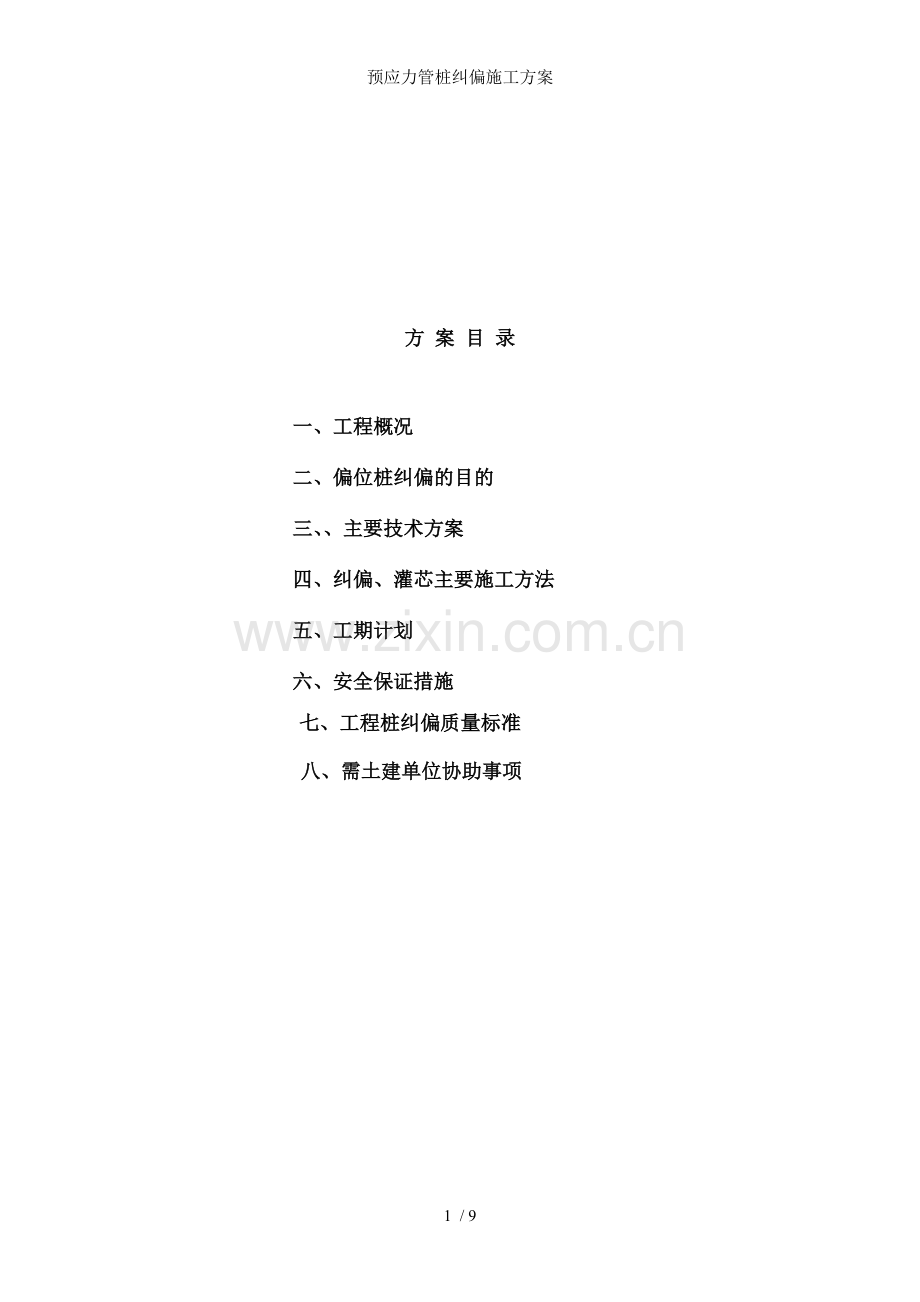

方 案 目 录

一、工程概况
二、偏位桩纠偏的目的
三、、主要技术方案
四、纠偏、灌芯主要施工方法
五、工期计划
六、安全保证措施
七、工程桩纠偏质量标准
八、需土建单位协助事项

一、工程概况
平湖国际箱包城一期B段4#楼地下车库位于平湖市新兴二路 以东，新兴三路以西，福臻路以北。场地地形较为简单，原为耕地，较平整，地势略有起伏。东侧为河流。桩基础设计采用PC500A100，
桩长约17米。
建筑场地地处软粘土地基，其中③淤泥质粉质粘土厚约 11.5 m左右。土方开挖完后经检测，发现地下车库基础工程桩614#、615#、616#、617#、620#、735#、736#、738#、739#、740#、741#桩合计12根桩偏移倾斜变形超过现行《建筑地基基础工程施工质量验收规范》容许值。经各方共同洽商，决定采取纠偏处理，确保桩基质量。
设计单位：上海利恩建筑规划设计事务所
土建总包：浙江成城建设有限公司
施工单位：杭州耀华建筑特种技术有限公司
1.2工程地质条件
根据浙江海北勘察股份有限公司提供的岩土工程勘察报告，本基坑开挖影响范围内，地基土依次为：
① 层 杂填土
第1-1层 杂填土，灰褐色，松散，高压缩性。含大量碎石、砖块等，土质较差。层厚2.20～1.00米左右，局部分布。
第1-2层 耕土，灰褐色，松散，高压缩性。含大量植物根茎与有机质，土质松软。土质较差。层厚0.70～0.40米左右，全场分布。
②粘土
灰黄、褐黄色，可塑～软可塑，中偏高压缩性。高干强度，高韧性，无摇振反应，土面有油脂光泽。含铁锰质氧化物与少量云母碎屑，孔洞较多，上部土质较好，下部变软，整层土物理力学性质尚好。层厚2.30～1.10米。
③淤泥质粘土
灰色，流塑，高压缩性。含有机质、少量腐殖质，土质疏软，物理力学性质较差。土层水平渗透系数Kh平均6.35×10-8cm/s，垂直渗透系数Kv平均4.67×10-7cm/s，属弱透水性土。静探曲线呈平滑直线状略有跳动，幅值较低，静探qc平均值0.35MPa。层顶埋深：高程-0.56～-0.50米，层厚114.60～6.10米，厚度变化很大，全场分布。
二、偏位桩纠偏的目的
通过纠偏，改变桩的倾斜和弯曲形态，使桩垂直，从而改善桩的受力状况，通过桩芯补强，提高桩的承载力。
三、主要技术方案
(1)对于经检测出现裂缝、缺陷倾斜超标的12根Ⅲ桩（倾斜率≥1.0%）：应先纠偏复位，然后作桩孔内放置钢筋笼浇筑混凝土补强处理，砼为C45细石混凝土掺早强剂，钢筋笼直径约为280MM,主筋4Ф18，Ф8﹫200，钢筋笼底部焊圆形铁板，灌芯段深度应达开裂处以下3m。
（2）对经过处理后经检测不能完全达到设计与规范要求的，可考虑补入锚杆静压桩或钻孔灌注桩进行补强。

四、纠偏、灌芯主要施工方法
4.1 技术原理
通过解除或降低桩体起弯点以上桩周土体的约束作用，顺着桩体固有的弹性，借助外力作用使桩挠曲段逐渐趋直，最后设法恢复土体对桩体的约束作用。桩纠偏中必须设法判断桩的起弯点位置，桩体回复时必须要慢速渐进，切忌操之过急。
4.2 施工方法
4.2.1、纠偏前准备工作（由土建总包负责）
⑴、清理场地土，特别要清理桩芯内浅部碎石块，先浇筑混凝土垫层，要求比原设计加厚，强度提高，留桩纠偏空隙，保证基坑边坡稳定。
⑵ 、桩纠偏基坑场地内设置1个长2M、宽约2M深约1M的施工集水坑，钻孔施工的泥浆流入集水坑，雨天做到与时排水，基坑外设置一个泥浆池，使施工产生的泥浆外排至该泥浆池，并与时装车外运。
⑶ 、纠偏施工前，，减少基坑边堆载，确保基坑安全。
⑷ 、纠偏所用的砂、石料、水泥、钢筋与时进场。
4.2.2纠偏准备工作
1）技术准备：熟悉图纸、掌握设计要求、工艺流程、适用规范、与时对现场操作人员进行技术交底。
2）施工设备准备：根据施工现场条件，加工改装纠桩机架，并根据设备现状改造施工用相关设备，确保施工期间设备完好。
3）根据实际施工需要安装施工用水、电接口。
4）材料准备：按纠桩要求联系相应钻具、手拉葫芦、钢丝绳等材料进场。
4.2.3桩纠偏补强步骤
⑴、根据小应变资料，钻开对应桩号的桩芯，清洗桩芯抽干桩孔内水，找到裂缝。
⑵、沿纠偏方向凿混凝土垫层并开挖小坑，工程钻机就位。
⑶、采用工程钻机，在挠曲桩的仰面与侧面取土，钻孔直径￠300根据每根桩偏斜情况决定取土工作量，一般每根桩取土孔5-6个以上，使桩周侧面土体应力解除，深度达起弯点以下1~2m以上，籍此解除或最大程度地减少桩边约束，同时对桩上端施以顶推或牵拉，借助桩自身的刚度，使桩挠曲段逐渐复位，从而取得纠偏效果。
（4）、安装反力支点，架设施力工具，施加水平力。
(5)、观测桩内裂缝变化，控制施力速度和大小。
（6）、反复缓慢顶推或锚拉，直至桩头基本复位，桩头呈水平状（倾斜率＜1.0%）；桩纠正后施加的水平力恒定4个小时以上，以便土体与倾斜的桩体应力充分释放。
（7）、用细石混凝土或水泥砂浆将壮扶正后形成的空隙填满，必要时浇筑混凝土栔，当基坑较深时或采用桩侧注浆法加固，恢复桩周约束。
（8）、桩芯清孔：用钻机在桩孔内缓慢钻进，边钻进边清孔，下钻至裂缝下3-4M，下放钢筋笼前，抽干桩孔内水。
（9）、灌芯处理：下放钢筋笼，浇筑混凝土，做好桩内补强工作。灌芯深度以灌至裂缝以下不小于3m为准，灌芯砼为C45混凝土掺早强剂，并采用加长振捣棒进行灌芯振捣。
（10）、补强24小时后，撤除施加的水平力，观测桩位反弹量。
（11）、纠偏后的桩，填写纠偏记录表并验收。
（12）、桩纠偏与“灌芯”完成后，应与时进行动测检查，发现问题可与时纠正。
（13）、对于桩边地质情况不同或有地下障碍物的桩，必须先进行处理后再纠偏，或采取其他特殊处理方法。
（14）、纠桩施工中，总包方应加强边坡变形监测（每天不少于1次），与时反馈变形监测资料，遇到危险情况可暂停纠偏。无论如何，边坡与坑底变形受控是安全纠桩的先决条件。
五、工期计划
（1）方桩纠偏： 1 0 天；
（2）灌 芯： 由总包方完成。
六、工程桩纠偏质量标准
根据《建筑地基基础工程施工质量验收规范》GB5020-2002要求，比照桩基施工要求，桩的倾斜度不超过1％ 。对断裂的发生错位的桩，错位量调到10MM以内，对于断裂部位碎裂的桩纠偏到桩体闭合（不漏泥）后结束，倾斜度达不到规范要求则请设计单位从基础结构上考虑补救措施或补锚杆静压桩。

七、安全保证措施
(1) 进驻施工现场必须戴好安全帽。
(2) 牵涉到土建总包方的安全管理工作方面，若存在欠缺之处与时向总包方提出或协助落实安全防护工作，总体上做好安全管理协调工作，服从监理工程师管理。
(3) 在施工过程中严管施工用电与电器设备防漏电管理工作。
(4) 做到文明施工，认真服从业主方、监理单位的施工监督。
八、需土建单位协助事项
（1）、提供塔吊配合使用，提供夜间工作照明，保护现场纠偏设备和工具。
（2）、提供正常施工用水源，配电箱连接至纠偏现场。
（3）、场地条件复杂，土建方免费提供木板，脚手架钢管等用于机械搬运和施力装置安装，免费提供施工用水，用电、用水泥、 砂 石料与桩芯补强用钢筋笼。
（4）、对纠偏结束的桩与时验收与补强。
（5）、纠偏补强后的工程桩采用小应变检测方法抽检，按规范数量抽检，静载荷试验按规范数量抽检。
（6）、纠偏过程中产生的泥浆与时外运，避免造成环境污染。
（7）、提供3间住房供纠偏人员住宿和作仓库使用。

主要参考资料：
1、《江苏博翔建工泰金宝工程桩纠偏方案》 浙江大陆特种公司
2、《瑞仪光电（大陆）A厂房桩纠偏方案》 浙江大陆特种公司
3、《土力学与岩土工程的理论与实践》浙江省第九届土木建筑学会土力学与岩土工程学术委员会论文集
4、《建筑地基基础工程施工质量验收规范》GB5020-2002
5、《江苏吴中建业尹东二村动迁安置房工程二标段6#楼工程桩纠偏方案》 杭州耀华特种公司

编制：
审核：

杭州耀华建筑特种技术有限公司
2012-4-22
