隧道安全设施完善施工组织设计

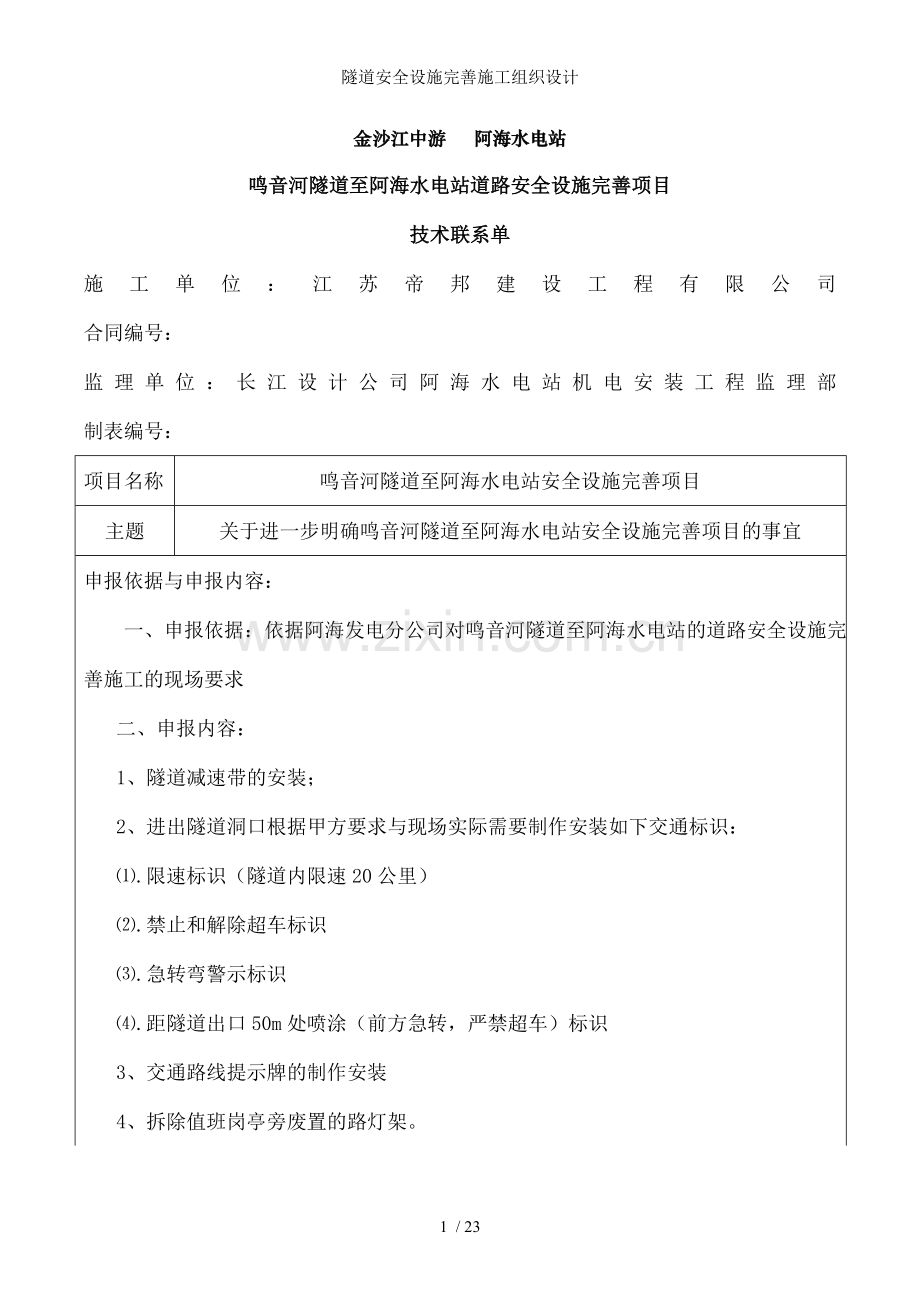

金沙江中游 阿海水电站
鸣音河隧道至阿海水电站道路安全设施完善项目
技术联系单
施工单位：江苏帝邦建设工程有限公司 合同编号：
监理单位：长江设计公司阿海水电站机电安装工程监理部 制表编号：
项目名称
鸣音河隧道至阿海水电站安全设施完善项目
主题
关于进一步明确鸣音河隧道至阿海水电站安全设施完善项目的事宜
申报依据与申报内容：
一、申报依据：依据阿海发电分公司对鸣音河隧道至阿海水电站的道路安全设施完善施工的现场要求
二、申报内容：
1、隧道减速带的安装；
2、进出隧道洞口根据甲方要求与现场实际需要制作安装如下交通标识：
⑴.限速标识（隧道内限速20公里）
⑵.禁止和解除超车标识
⑶.急转弯警示标识
⑷.距隧道出口50m处喷涂（前方急转，严禁超车）标识
3、交通路线提示牌的制作安装
4、拆除值班岗亭旁废置的路灯架。
以上项目的施工方法与技术要求详见（附件：《鸣音河隧道至阿海水电站安全设施完善项目施工方案》）
请监理、阿海发电分公司审核、批示！

拟稿 审核： 年 月 日
监理单位意见：

负责人：

年 月 日
业主单位意见：

负责人：

年 月 日
云南金沙江 阿海水电站
鸣音河隧道至阿海水电站道路安全设施完善项目
施工方案

编制单位：江苏帝邦建设工程有限公司
编制 ：
审核 ：
批准 ：
日期：二零一五年四月十五日

20 / 23
鸣音河隧道道路安全设施完善项目 施工方案
一.项目说明
鸣音河隧道位于阿海水电站进场公路K95+800m至K97+300m段，隧道全长1.5Km，属阿海发电分公司管护范围。在2015年3月11日对鸣音河隧道的安全检查中发现了以下安全隐患：
1.隧道出入口的交通标志、提示、标志等标牌不规范、不完善；
2.由于鸣音河隧道出口属下坡急弯路段，未设置（隧道出口，下坡急弯，减速慢行）或（隧道出口，事故多发，强制减速）等相关警示标志；
3.隧道内未安装监控设施;
4.由于隧道道路路面平直，车速较快，隧道出口属下坡急弯，未设置视觉减速带和相关减速设施；
5.在隧道内进行施工作业时，设置的标牌不标准；
6.隧道口至阿海水电站的道路交通提示标识不明确等。
因而应阿海发电分公司的要求对鸣音河隧道至阿海水电站的道路安全设施进行完善施工。
二.工作内容：
1.隧道设减速带的安装 。
2.进出隧道洞口根据甲方要求与现场实际需要制作安装如下交通标识：
⑴.限速标识（隧道内限速20公里）
⑵.禁止和解除超车标识
⑶.急转弯警示标识
⑷.距隧道出口50m处喷涂（前方急转，严禁超车）标识
3.交通路线提示牌的制作安装
4拆除值班岗亭旁废置的路灯架。
三.编制依据和编制原则
1.编制依据：
依据《路面标线涂料》（JT/T280）和《道路交通标线质量要求和检测方法》（GB/T16311）与《道路交通标志和标线》（GB5768）与业主现场提出的方案与具体要求。
2.编制原则
根据我公司的宗旨，本着优质、高效、诚信、责任的原则，以甲方为本项目制定的各项要求为依据，严格执行国家有关施工规范，采用先进的施工技术，制定切实可行的施工方案，确保工程质量与工期要求。
坚持安全第一的原则：在施工组织设计的编制中始终按照技术可靠、措施得力、确保安全的原则下确定施工方案。
坚持优质高效的原则：加强领导，强化管理，优质高效。根据施工质量目标，贯彻执行ISO9001质量体系标准，积极推广“四新”技术，确保创优规划和质量目标的实现。
坚持确保工期的原则：根据业主对本合同的工期要求，编制科学的、合理的、周密的施工方案，合理安排施工进度，实行网络控制，搞好工序衔接，实施进度监控，确保实现工期目标。
坚持科学配置的原则：根据本合同工程量大小与业主“精细管理”的要求，在施工组织上实行科学配置，选派有经验的管理人员和专业化施工队伍，投入同效先进的施工设备，选用优质的工程用料，确保人、材、设备的科学合理配置。
坚持合理布局的原则：基于施工场地狭窄、拥挤的现实情况，充分考虑节省临时占地，合理安排工作面，尽量少占用场内道路和通道，合理安排工作场地和职工生活场所。
四、施工总安排
1. 施工总平面布置：施工总平面布置遵循加工车间和现场堆放场地少占或不占作业面的原则，遵循确保隧道内交通畅通的原则。生活用房充分利用当地条件，采用租赁房的办法以减少临时用地和临时设施投入。
2.现场管理：现场施工材料堆放场地内只堆放1～2天的施工用料和施工工具，大量的施工用料将堆放在场外租赁的临时仓库，利用便利的现场交通条件将施工用料根据需要情况用汽车转运到施工现场，以减少现场空间紧张的局面。
3.施工用电：协调临时就近接入施工用电配电箱，我方将按照规定进行计量和付费。计划用电负荷在15KW左右。如电源不协调则计划采用自备发电机供电以确保施工的正常进行。
4.施工通信：施工通信采用无线通信，项目经理部管理人员均配置手持对讲机和移动电话各一部以便通信畅通。
五.整改方案与技术要求：
1. 交通标志、提示、标志、警示等标牌制作安装：
⑴.限速标识：在进入隧道前30～50m的右侧安装限速标识牌。
具体尺寸：标牌尺寸（Ø800mm）；立柱为Ø100*3000mm钢管；立柱颜色为银灰色。

⑵.在进入隧道前30～50m的右侧安装禁止超车标识

具体尺寸：标牌尺寸（Ø800mm）；立柱为Ø100*3000mm钢管；立柱颜色为银灰色。

⑶.在驶出隧道150m的右侧安装解除超车标识
具体尺寸：标牌尺寸（Ø800mm）；立柱为Ø100*3000mm钢管；立柱颜色为银灰色。

⑷.在丽江→宁蒗、泸沽湖方向驶出隧道前30～50m的右侧安装右急转弯标识
具体尺寸：标牌尺寸（Ø800mm）；立柱为Ø100*3000mm钢管；立柱颜色为银灰色。

⑸.在宁蒗、泸沽湖方向→丽江方向驶入隧道前30～50m的右侧安装左急转弯标识
具体尺寸：标牌尺寸（Ø800mm）；立柱为Ø100*3000mm钢管；立柱颜色为银灰色。

⑹.在宁蒗、泸沽湖通往鸣音、丽江与坝顶的三叉路口设置交通提示牌：

坝顶

标牌尺寸为2000*2400mm.；立柱为Ø100*3000mm钢管；框架为50*50*3mm方管制作； 立柱与框架整体颜色为银灰色。

⑺.在隧道出口通往阿海水电站与宁蒗、泸沽湖三叉路口设置交通提示牌：

标牌尺寸为2000*2400mm.；立柱为Ø100*3000mm钢管；框架为50*50*3mm方管制作；立柱与框架整体颜色为银灰色。
⑻.在宁蒗、泸沽湖通往鸣音、丽江与阿海水电站的三叉路口设置交通提示牌：

标牌为尺寸为1000*2000mm.；立柱为Ø100*4000mm钢管；框架为50*50*3mm方管制作；立柱与框架整体颜色为银灰色。

⑼.在隧道出口通往坝顶和宁蒗、泸沽湖的三叉路口设置交通提示牌：

标牌尺寸为2000*2400mm.；立柱为Ø100*3000mm钢管；框架为50*50*3mm方管制作；立柱与框架整体颜色为银灰色。
⑽.在隧道两个进口分别设置隧道长度提示牌（规格：1000*2000mm）具体内容如下：

标牌尺寸为1000*2000mm.；立柱为Ø100*3000mm钢管；框架为50*50*3mm方管制作；立柱与框架整体颜色为银灰色。
3.减速带的安装 ⑴.减速带的材质与规格：拟采用金属减速带，规格300*250*100*50mm。 ⑵.施工场地的要求：施工时要求场地48小时内无降水，在安装范围内的路面要清洁，工作面应无小石子、沙子、油污等杂物。 ⑶.材料要求： ①.减速带的截面形状为相似梯形；表面带有增大抗滑力的凹凸结构； 与地面连接采用螺栓连接，螺栓孔为沉孔。 ②.减速带单件尺寸分别为地面宽度300mm;长度250mm；顶面宽度100mm;高度50mm.每个单件宽度长度允许偏差±1.5％；高度允许偏差±1.6mm. ③.减速带颜色为黄黑相见，色度性能应符合相关要求。

⑸. 施工工序： ①.清理铺设底层； ②.将减速带组成块紧密相接铺设到位； ③.对齐模块的螺丝孔向路面钻孔； ④.嵌如膨胀螺丝紧固模块； ⑤.检查修正不规整的模块、清理现场。
4.减速带的安装分布 ： ①.隧道进出口部位：洞口内外各30m范围内铺设减速带,每条间距为10m共14条； ②.隧道内应急停车区两侧30m范围内铺设减速带,每条间距为10m共12条； ③.全程1500m共铺设26条。
附图一： （隧道出入口减速带布置示意图）

60M

8.5M
30M 10M
隧道入口 减速带

附图二： （应急停车区两侧减速带布置示意图）
30M

8.5M 8M
10M
减速带 应急停车区

附图三： （安全警示字喷涂布置示意图）
距出口30m
喷字位置 宁蒗泸沽湖方向

距出口50m

内容: 前方急转 禁止超速
规格：1m*1m
六.质量保证措施
1.标质量标准
⑴.减速带材料应符合《道路交通标线质量要求和检测方法》（GB/T16311）的规定。
⑵.减速带施工前应仔细清洁路面，路面表面干燥，无起灰现象。
⑶. 减速带的颜色、形状和位置应符和设计和《道路交通标志和标线》（GB5768）的规定。
2.质量目标
本工程项目施工质量必须达到公路工程质量检验评定标准规定的合格等级。
3.质量保证体系
保证体系由项目经理负责，项目总工组织实施，项目部设专职质检工程师，施工班组设专职质量员负责现场检查，形成项目部、施工班组二级管理的质量保证体系。
4.质量保证措施
⑴.从工程工艺上保证质量 ：开工前认真审核施工图编制施工组织设计经监理工程师审批后严格按施工组织设计施工。
⑵.从工程材料上保证质量：保证材料按质、按量供应，是提高质量的前提。供应管理部门，对采购的原材料、半成品，建立进场前检查、验收、收样送验制度，杜绝不合格的材料进入现场。
①.成品或半成品有产品出厂合格证，按规范要求做施工前的材质试验。
②.原材料先调查材料来源，取样试验，合格后经监理认可后方可进场。
⑶.从管理体系上保证质量
①.在项目经理和总工的领导下，由专职工程师组成质检组，负责质量管理工作。
②.各施工组设专职质检员。
③.质检组每周组织一次检查，并由总工分析。
④.班组坚持“三检制”自检合格，专职质检员进行验收，由质检工程师，监理工程师验收签认。
⑤.实行技术交底制，开工前须进行技术交底，详细说明工艺技术标准和质量检测要求。
⑥.关键工程质量进行双控，经总工同意后，再报监理工程师批准。

5.质量保证具体措施
⑴.成立以项目经理负责制的质量保证体系，开展施工现场的全面质量管理，争创优质工程。
⑵.工程技术人员认真熟悉、阅读设计图纸和相关技术资料，理解施工方案，切实起到指导生产的作用。施工前进行施工方案、质量验收标准与安全技术交底，使每个职工做到心中有数，明确施工内容、技术要求、技术关键、技术难度、质量要求。施工人员接受技术交底工作，并严格按技术要求施工，未经监理单位批准不得进行更改。
⑶.对照质量控制点的检验标准，加强质量《三检》制度既自检、互检和专业检查。每个施工人员要经常自检自查，各班组要相互检查，项目部质检员要经常深入现场随时检查，发现问题与时返工，杜绝施工质量问题，保证质量一次合格率达到98％以上，最终竣工验收达到优良产品标准。
⑷.强化质量意识，严格执行三检制，对每道工序进行质量验收，上道工序没有合格不得转入下道工序，设专职质量检查人员，按质量保证体系的程序进行检查验收，实行质量否决权。对造成的质量事故，严格执行“三不放过”原则。
⑸.认真做好施工记录和质量检测工作，项目部质检员应认真填报各种围绕控制施工质量所编制的检测记录表格。
⑹.施工过程中，接受监理工程师的指导和监督检查，对监理工作积极配合。如更改设计时，需经监理工程师同意并签字或有修改通知书后方能更改。
七.安全管理措施与文明施工
1.安全保证措施：
⑴．采取项目经理安全责任制，下置安全负责人，设置一名专职安全员，负责与甲方安全部门联系，检查安全施工情况。各班组设置一名兼职安全员，坚持班前安全5分钟与班后点名制度。
⑵．严格执行甲方关于进入施区施工应遵守的一切规章制度，施工人员必须进行安全教育后方可进场施工。
⑶．施工现场临时用电应按甲方规定程序办理；电线电缆应统一架设 ；各种电器配电盘应由专业电工管理；采用电动工具时，每件工具都必须装配漏电保护器。
⑷．本项目施工材料大都是易燃易爆品，应有专人保管。现场禁止吸烟与使用明火，也应避免金属磨擦或电器火花引起爆炸或燃烧。涂装施工中的易燃废弃物应妥善存放，定期烧毁。
⑸．施工过程中应指派专人看护专用施工工装，并严禁抛投杂物。
⑹．施工前，应对全体施工人员进行安全技术交底，严格按照技术方案施工，不得擅自改变技术方案，若需改变方案必须上报上级技术主管部门，批准后方可实施。
⑺．坚决服从现场安全员的管理，施工人员不准穿硬底鞋和易滑的鞋，工作服要整齐灵便，并扎好袖口和裤腿，扣好衣扣。
⑻．严格按照项目部各项安全作业管理规定执行。
⑼．所以施工人员执行本工种安全操作规程，杜绝违章作业。
⑽．坚持“安全第一，预防为主”的安全管理方针，加强安全法制和安全知识教育，实行全员安全管理，强化全员安全意识，切实做到“安全工作，人人有责”以与“不伤害他人、不伤害自己、不被他人伤害”。
⑾．健全安全生产管理责任制和各项安全生产管理制度，明确分工、责任到人，规范全员安全行为。
⑿．加强现场交通管制和保安工作，安排专职交通安全管理员1名，按施工规范和道路交通管理条例设置交通警示、交通诱导标志标牌以与警示灯。在施工作业区设立禁戒线，严禁非施工人员和车辆进入施工现场。
⒀．施工作业前，项目经理主持，对施工作业班组和施工作业人员进行技术交底和安全交底。
⒁．切实加强劳动保护，进场人员均必须戴安全帽、穿平底鞋。
⒂．建立安全应急系统，制定安全应急预案，防止意外事件发生。
2.文明施工：
⑴.成立以项目经理为组长，项目技术负责人和行政负责人为成员的现场文明施工管理组织。
⑵.项目经理是文明施工的第一责任人，全面负责整个施工现场的文明施工管理工作。工班长负责本班组的文明施工管理工作。施工现场其他人员一律责任分工，实行个人岗位责任制。班组实行自检、互检、交接检制度。
⑶.对施工现场所处状态不断地进行整理、整顿、清扫、清洁、保养。
⑷.合理布置现场的各种材料、机具设备、预制构件、各种临时设施。对操作者、操作方法等进行科学的整顿。将所有的物品定置。并要做到有物必有区，有区必有牌，按区按图定置。
⑸.进行目视管理：各作业区、各作业段均要悬挂安全标志作业区责任人名单标牌，目视管理要标准化，消除杂乱无章的现象。
⑹.标线施工材料大都是易燃易爆品，应有专人保管。现场禁止吸烟与使用明火，也应避免金属磨擦或电器火花引起爆炸或燃烧。现场配备必要的灭火器、防火沙等消防措施，并有专人监护。
⑺.露天工作应注意防尘和环境保护，并符合有关法规和条例。现场材料、设备、机具、施工垃圾等应按甲方要求定点堆放，摆放整齐，不得乱堆乱放。每天下班前清扫现场，保持现场清洁卫生。施工完毕做到工完料尽场地清。
八.资源配备
1. 劳动力组织与任务划分
为优质高效地完成本项目全部施工任务，根据本工程特点以与相应的工程数量，合理配置劳动力资源，现在施工队伍已经组织完毕待命进场施工，并根据工程需要适时调整。
附表（一）：人员配置
序号
工种
人数
备注
1
高级熟练工
4

2
熟练工
4

3
半熟练工
2

4
普工
2
两隧道口安全监护
5
后勤
1

6
司机
1

7
合计
16

2.施工用料组织计划
施工用料均按合同要求标准进行采购，严格控制材料质量，对于“三证”不全的材料严格控制不得进入施工现场。对于进场的材料质量进行严格检查，质量不合格材料杜绝进场使用.
附表（二）：材料配置（根据甲方施工要求调整材料）
序号
材料名称
规格型号
单位
数量
备注
1
减速带
300*250*100*50mm
m
221
8.5m*26道
2
膨胀螺栓
φ10*100mm
套
1800

3
环氧富锌底漆
灰色
kg
25
1桶
4
环氧云铁中间漆
灰色
kg
25
1桶
5
环氧面漆
银灰色
kg
25
1桶
6
标牌1
φ800mm圆形
套
6

7
标牌2
φ800mm三角型
套
2

8
标牌3
Ø1000*2000mm矩形
套
2

9
标牌4
Ø2000*2400mm矩形
套
3

10
抛光片
100型
个
80

11
钢丝轮
100型
个
80

3. 施工设备配置计划
附表三：施工设备配置表
序号
机械或设备名称
型号规格
单位
数量
备注
１
发电机
15KW
台
1

2
电焊机
30KVA
台
1

3
载重汽车
4吨
辆
1

4
越野车

辆
1

5
角磨机
100型
台
2

6
冲击钻

台
2

7
吊车
16T
台
1

九. 施工进度安排
1.进度计划
为确保实现按期完成施工任务，并使整个工程施工有组织、有计划、有步骤地进行，我方针对工程的实际情况进行了认真的分析研究，施工期间将作全面详细的分步进度计划，以确保各工序按节点、按时完成，从而保证总体工程进度。
附表：施工进度计划表（开工日期以甲方要求为准） 。
施工时段
1～10天
11～15天
16～20天
施工内容
材料的购置路面清理与标牌的制作
减速带与标识牌的安装
局部处理验收
2.进度计划的实施
施工进度计划执行准备：要保证施工进度计划的落实，必须首先做好进度计划执行的准备工作，要对执行中可能出现的问题做出正确的估计和预测。
准备工作包括：
对施工进度计划进行审查，按规定报请监理单位对施工组织设计进行审查。
编制作业计划并通过作业计划下达给施工班组，保证进度计划得到有效落实和执行。
签发施工任务书，将每项具体任务通过签发施工任务书的方式使其进一步落到实处。
做好施工进度记录，填好施工进度统计报表
在计划任务完成过程中，各级施工进度计划的执行者都要跟踪做好施工记录，记载计划中的每一项工作开始日期、工作进度和完成日期，为施工项目进度检查分析提供信息。
做好施工中的调度工作，施工调度是指在施工过程中不断组织新的平衡，建立和维护正常的施工条件与施工程序所做的工作。通过施工调度督促、检查工程项目计划和工程合同执行情况，调度物资、设备、劳动力，解决施工现场出现的矛盾，协调内、外部的配合关系，促进和确保各项计划指标的落实。
施工进度计划检查和纠正，跟踪检查施工实际进度。进行现场实地检查，形成进度统计报表，对比实际进度与计划进度，找出进度偏差。
按照检查报告制度的规定，将施工项目进度检查结果和施工进度发展趋势形成进度控制报告提交项目领导班子，项目领导班子与时编制针对性措施形成纠正方案，报业主监理主管人员批准。

十. 资料收集和整理
凡与本工程有关的所有施工技术资料，均具有完整的书面资料，做到全面收集，顺序编号，装订成册，集中保管，为工程验收提供原始资料。质量保证资料必须做到规范齐全，内容准确、真实。主要有以下几方面资料：
勘察设计资料：设计施工图，图纸会审纪要，设计修改通知书等。
工程项目资料：报价通知书，中标通知书，工程合同书，工程施工组织设计，工程施工许可证等。
工程施工资料：工程开工报告，工程竣工报告，隐蔽工程验收记录，工程例会记录，工程竣工图，调试记录，操作人员培训记录等。
工程质量资料：各项质量管理制度、评审记录；各种原材料的产品说明书、质保书、检验记录以与复验记录；各分项、分部工程施工质量评定表与有关质量验收记录；电气配线检测记录；管道施工检测记录，压力试验记录；各种试验报告等。
安全生产资料：各项安全生产制度、措施；安全检查记录；安全会议记录；安全事故调查报告等。
经济核算资料：工程报价书，预算书，结算书等。
施工日记：完整的施工记录，包括天气情况，施工内容，质量、安全方面的情况，有关领导视察工地后的指示、谈话情况等。
业主、监理和主管部门补充规定的资料。
我方保证按照工程合同的要求，编制完整的竣工资料经核验签证后交给贵方。资料符合国家有关档案整理编制规定的要求，符合相关监督管理机构的要求，符合业主档案管理部门的要求。
