橡胶沥青防水涂料施工方案概要

防水工程

施工方案

上海同科市政工程建设有限公司
2015年10月5日

基坑防水工程
施工方案

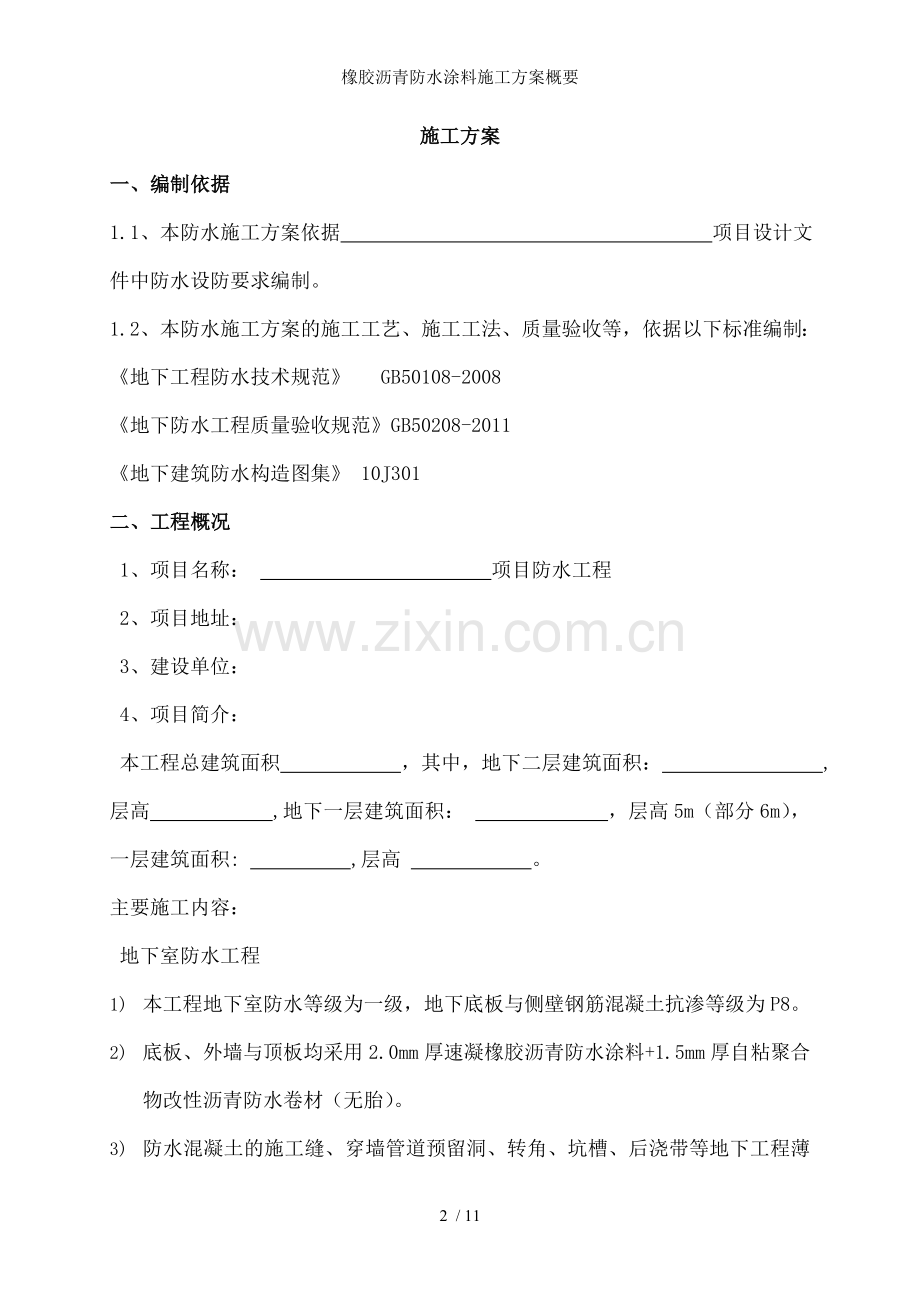

一、编制依据
1.1、本防水施工方案依据 项目设计文件中防水设防要求编制。
1.2、本防水施工方案的施工工艺、施工工法、质量验收等，依据以下标准编制：
《地下工程防水技术规范》 GB50108-2008
《地下防水工程质量验收规范》GB50208-2011
《地下建筑防水构造图集》 10J301
二、工程概况
1、项目名称： 项目防水工程
2、项目地址：
3、建设单位：
4、项目简介：
本工程总建筑面积 ，其中，地下二层建筑面积： ,层高 ,地下一层建筑面积： ，层高5m（部分6m），一层建筑面积: ,层高 。
主要施工内容：
地下室防水工程
1) 本工程地下室防水等级为一级，地下底板与侧壁钢筋混凝土抗渗等级为P8。
2) 底板、外墙与顶板均采用2.0mm厚速凝橡胶沥青防水涂料+1.5mm厚自粘聚合物改性沥青防水卷材（无胎）。
3) 防水混凝土的施工缝、穿墙管道预留洞、转角、坑槽、后浇带等地下工程薄弱环节按《地下防水工程质量验收规范》GB50208-2011的要求进行施工和处理。

5、防水做法
本工程为新建工程，根据设计施工图文件防水做法如下.
通过现场勘察后，根据现场情况特编制技术方案。
防水部位
防水方案（构造层次可根据设计）
说明
地下室底板
（从上至下）
² 主体结构（底板），抗渗等级为P8
² 50厚C20细石混凝土保护层
² 10mm厚低标号砂浆隔离层
² 1.5mm厚自粘聚合物改性沥青防水卷材（无胎）
² 2.0mm厚速凝橡胶沥青防水涂料
² 20mm厚水泥砂浆找平层
² 150mm厚C15混凝土垫层，表面清理干净
² 素土夯实

地下室外墙
（由外到内）
² 回填土层
² 50mm厚聚苯板保护层
² 1.5厚自粘聚合物改性沥青防水卷材（无胎）
² 2.0厚速凝橡胶沥青防水涂料
² 20mm厚水泥砂浆找平层
² 外墙，抗渗等级为P8

地下室顶板
（从上至下）
² 10mm厚低标号砂浆隔离层
² 1.5mm厚自粘聚合物改性沥青防水卷材（无胎）
² 2.0mm厚速凝橡胶沥青防水涂料
² 20mm厚水泥砂浆找平层
² 加气混凝土找坡层
² 防水混凝土顶板，抗渗等级为P8

三、 施工工艺与方法
1、本次防水材料为新型防水涂料加改性沥青防水卷材，其中涂料需经过专业培训的操作人员使用专业设备进行作业，在清理干净的（无浮尘）的基底上进行反复、交叉、连续喷涂至设计厚度，经24小时养护干燥并验收合格在进行自粘聚合物改性沥青防水卷材施工。
2、施工工艺流程
清理基层（关键工序）→基层处理→细部节点处理→大面积喷涂施工（涂料施工）→养护干燥→质量验收→基层处理→防水卷材施工→质量验收→交付下道工序施工。
3、搭接处理：喷涂防水涂层两次施工间隔在6小时以上，需要搭接连成一体的部位，在第一次施工时应预留出15～20cm的操作面同后续防水层进行可靠的搭接。
施工后续防水层前，应对已施工的防水层边缘20cm宽度范围内的涂层表面进行清洁处理，保证原有防水层表面清洁、干燥、无油污与其他污染物。
采用专用粘结处理剂对原有防水层表面15cm范围内做预处理，在4～24小时之内喷涂后续防水层，后续防水层与原有防水层搭接宽度至少10cm。
卷材与卷材的搭接应正确，接缝处用含20%的胶黏剂刮缝封口使其粘结牢固以防卷材翘边或剥落。
4、 特殊部位的防水施工处理：
由于现场施工条件等原因，局部地段地下室侧墙与围护结构之间距离只有十几公分间距，对于防水施工人员无法进行施工作业。现经过研究，可采用预喷反粘速凝橡胶沥青防水涂料的做法进行解决，具体做法如下：
1） 底板以上绑扎钢筋前，先在围护结构表面悬挂一层土工布，并用水泥钉固定，然后进行立面喷涂3mm厚速凝橡胶沥青防水涂料，待钢筋模板施工完成后，砼直接与涂膜防水结合成一体，达到防水设计要求。
2） 注意事项，模板、钢筋、砼浇筑时注意不要破坏防水层，并采用单边支模的方法施工。
四、 施工准备
1、 技术准备：施工前详细了解设计文件和图纸，掌握细部节点构造与相关技术要求，做好技术交底工作。
2、 材料准备：防水材料应符合设计要求，运到现场提供相关材料合格证明、出厂检测报告等资料，并报总包与监理单位备案，手续齐全后方可施工使用。
3、 基层验收
防水基层是否符合施工要求是直接影响施工质量的主要原因，因此基层应满足以下条件：
1）基层表面平整、清洁，基层充分干燥，无起砂、空鼓等现象；
2）基层表面不得有浮浆、空洞等缺陷，如有，应修补平整。
3）基层表面无明水，无渗水点，并做到基层坚固、密实与含水率在80%以下。
4、施工机具准备
清理基层用铁锹、扫帚、吹灰器、手锤、铜凿；
喷涂用双组份枪头混合喷射系统的喷涂设备、工作服、护目镜、防护面具等。
其他机具包括：毛刷、滚筒、抹子、裁刀、平铲、施工桶、搅拌器、乳胶手套、安全鞋、急救箱、干粉或液体CO2灭火器等。
五、施工组织
1、施工组织管理体系是实现防水施工正常运行的关键，为本项目防水工程保质保量完成，做到精心组织、合理安排。我公司专设了该工程的项目负责、技术负责、质检负责、安全负责等人员，组成施工项目部。
项目经理

项目工长
技术负责

质量管理
施工
技术

施工人员班组

2、 为与时处理现场施工问题，防水项目部人员进场后要积极主动与有关部门取得联系，保持与土建、业主、监理等部门单位的联系畅通。
六、防水工程施工
6.1基层要求
防水基层应满足以下条件，方可进行防水施工：
1、基层表面平整、清洁，无起砂、空鼓等现象；以免造成防水涂膜断裂、粘接不牢现象
2、基层表面不得有浮浆、空洞、孔洞、裂缝等缺陷，如有，应修补平整
3、基层表面不得有不属于基层设计中不应出现的突出物、障碍物，如未清理的钢管、钢筋等以免造成防水涂膜无法闭合而渗漏水。
4、基层表面无明水，无渗水点，并做到基层坚固、密实与含水率在80%以下。
5、对于基坑围护结构渗水影响防水施工时，必须对围护渗漏部位进行预止水措施，方能进行防水喷涂施工。
6、对于施工过程中遇到的外墙脚跟，后浇带、预埋管道口、排水沟等有直角出现的地方，应先将阴角做成半径大于5公分圆弧状或直角边长大于5公分的45度角，再进行防水施工，以达到防水完美效果。
7、对于外墙止水螺栓孔应先进行孔洞密实平整修补，再进行防水施工。
8、对于外墙基层表面有明显板缝错台处要进行平整修补处理，做到表面平整方可进行防水施工。
9、外墙基层表面残留的铁钉、未拆除干净的模板、突出墙面的无用钢筋等之前工序所遗留无用杂物应全部清除干净，再进行防水施工。
10、在地下室顶板防水施工前，应先行检查顶板是否有裂缝与渗漏处，如有，应先进行裂缝、渗漏修补处理，再进行防水施工。
施工前，按前述对防水基层进行检查验收，不符要求相关班组返工整改。
对基层上的浮灰、建渣、杂物和积水进行清理清除，满足施工条件。
6.2基层处理
基层清理后，对基层裂缝、孔洞等缺陷用聚合物水泥砂浆摸平，清扫干净，无积水。
6.3 细部节点处理
防水施工有各种细部节点，是变形集中和施工质量完好率不高的部位。需增加细部节点处理。
6.4 大面喷涂速凝橡胶沥青防水涂料
喷涂作业前应充分搅拌B料。严禁现场向A料和B料中添加任何物质。严禁混淆A料和B料的进料系统。
每个工作日正式喷涂前，应在施工现场先喷涂一块500mm×500mm、厚度不小于1.5mm的样片，并应由施工技术主管人员进行外观质量评价并留样备查。当涂层外观质量达到要求后，可确定工艺参数并开始喷涂作业。
喷涂作业时，喷枪宜垂直于待喷基层，距离宜适中，并宜匀速移动。应按照先细部构造后整体的连续作业，一次多遍，交叉喷涂至设计要求的厚度。
6.5 涂层养护干燥
根据类似项目经验， 涂层须经过24h干燥后达到相应粘结强度和拉伸强度。
6.6 防水卷材施工
揭掉自粘聚合物改性沥青防水卷材下表面的隔离膜，将自粘聚合物改性沥青防水卷材平铺在基层上，铺贴的卷材应平整、顺直，不得扭曲、皱皮。
用抹子或橡胶板拍打、赶压卷材上表面，尽量排除卷材下面的空气，辊压粘贴牢固。
搭接时，将位于下层的卷材搭接部位的透明隔离膜揭起，将上层卷材平服粘贴在下层卷材上，卷材与卷材之间的搭接尺寸应正确（长边、短边均应大于100mm），接缝处用含20%的胶黏剂刮缝封口使其粘结牢固以防卷材翘边或剥落。
6.7 成品保护
1、对于已完工的防水工作面，应与时进行防水保护层施工，以免造成防水层遭到后续工序的破坏。在保护层未施工前严禁其他工序穿插进行，以免破坏防水层。
2、回填土前，对于外墙与顶板防水层必须严格按设计要求设置保护措施，回填土中应避免含有建筑垃圾与尖锐硬物，以免碰撞、挤压防水层，造成防水层破坏影响防水效果。
对于防水砼结构搁置时间较长（一年中经过了夏天和冬天较大温度影响，与两年内砼结构施工完成后未进行下道工序的地下室顶板等砼基层）表面产生老化现象，喷涂速凝橡胶沥青防水涂料样品后产生剥离，涂膜下表面满粘砼浆料，影响防水层与基层的粘结效果的基层，必须进行对砼基层进行处理，这个过程须经现场试喷后取得实际样品后确定施工。防水工程成功与否取决于防水体系是否完美，在整个防水混凝土结构或衬砌的迎水面全外包柔性防水层，形成一个完美的整体的全封闭防水体系理应使整个工程达到预期目的，但实际情况往往因为成品保护或后续施工不当造成防水工程失效。
防水施工前如因上述基层质量不合格而要求防水施工，施工后成品遭到破坏与后续工许不当造成防水工程失效，施工方不负责保证防水质量。
七、防水工程施工质量控制措施
7.1材料质量控制
按前述“施工准备”中对材料准备的要求，进行防水材料质量控制。
按工程要求完备材质证明的工作。
进入现场后的防水材料要妥善保管，防止失效或破坏。
7.2施工质量控制
防水施工工程应配置技术、质量负责人，施工前技术、质量负责人应熟悉防水工程的技术、质量要求，完善施工方案，向各施工班组进行技术交底。
施工过程质量控制是防水工程质量的关键，严格按施工工艺标准和技术交底内容施工。
防水施工过程中实行自检控制措施，对施工中已完成的每一道工序要与时进行检查，发现问题与时处理，避免质量事故发生。
严禁在雨天、雾天、五级与以上大风时施工，不得在施工环境温度低于5℃与高于35℃或烈日暴晒时施工。
八、防水施工质量验收
主控项目
1、所用材料必须符合设计与相关标准要求。
检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。
2、涂料防水层的平均厚度应符合设计要求，最小厚度不得低于设计厚度的80%。
检验方法：采用无破损量规检测。
3.防水层的转角处、变形缝、施工缝、穿墙管等部位必须符合实际要求。
检验方法：观察检查和检查隐蔽工程验收记录。
一般项目
1、涂料防水层应与基层粘结牢固，表面平顺，不漏点，无油污。
检验方法：观察检查。
2、涂料防水层如有夹铺无纺布时，不应露胎体，应使防水材料浸透胎体覆盖完全。
检验方法：观察检查。
3、防水层分项工程检验批的抽检数量，应按喷涂面积100m²抽查一处。
防水工程施工检验批次的划分
按基础与构筑物横向轴线每5000 m²为一批，不足5000 m²为一批，现场实际施工有变化时，按实际的土方开挖量流水作业段进行检验批划分，但不得超过5000 m²一批次。进场材料的抽样以同一类型、同一规格A组分25吨为一批，不足25吨时亦作为一批。
九、防水施工安全控制措施
1、严格执行总承包施工单位的现场安全制度。
2、施工和照明用电应严格遵守操作规程，防止触电和搅拌器伤人事故发生。
3、防水施工时应集中精力工作，严禁在施工现场进行打闹和开玩笑。
4、施工人员应持证上岗，进入防水层施工现场必须穿软底胶鞋，不得穿钉子鞋和拖鞋上岗操作，禁止饮酒上岗，带病上岗。
5、防水施工过程中应与时清除边角余料，塑料布、捆扎带等，以保持作业工作面整洁、干净。
