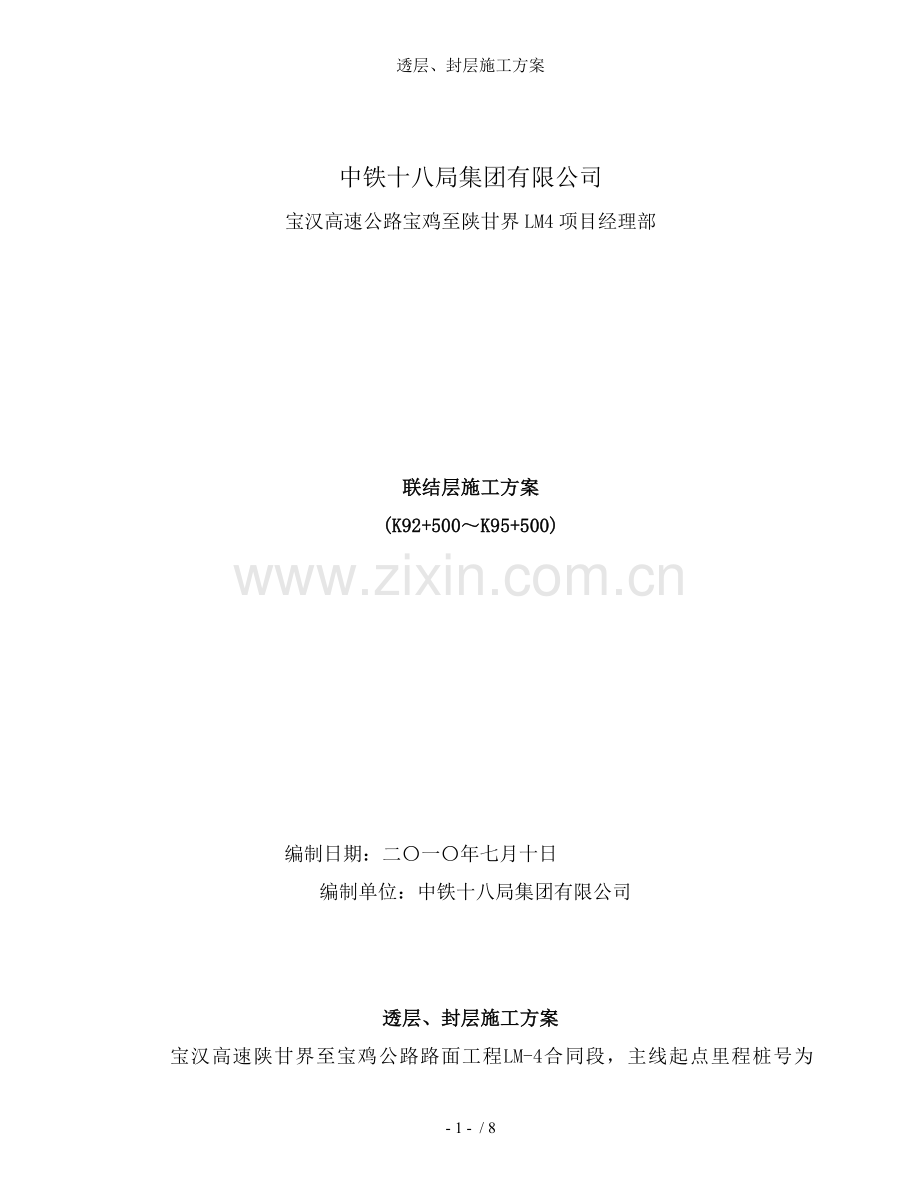

透层、封层施工方案

中铁十八局集团有限公司
宝汉高速公路宝鸡至陕甘界LM4项目经理部

联结层施工方案
(K92+500～K95+500)

编制日期：二〇一〇年七月十日
编制单位：中铁十八局集团有限公司

透层、封层施工方案
宝汉高速陕甘界至宝鸡公路路面工程LM-4合同段，主线起点里程桩号为K92+500，终点桩号为K113+790，全长21.29km；凤翔连接线起点里程K0+000，终点里程K15+310，全长15.31km。目前我标段透层、封层施工管理、技术和施工人员以与各种机械设备已全部进场到位，沥青加热设备已安装调试完毕，各种原材料备料充足、检验合格，并完成水泥稳定碎石上基层12.5km，各项检测指标合格，达到透层、封层施工的开工条件。现将透层、封层施工的准备情况、施工方法、技术要求、安全文明生产等方面进行说明。
一、施工准备情况：
1.施工人员准备
为了保证透层、封层顺利展开施工，达到快速、优质、高效完成既定施工生产任务这一目的，我们选派了具有丰富路面施工经验的技术、行政管理人员全面负责透层、封层的施工组织和管理工作。
根据透层、封层施工计划安排，计划安排1个施工队伍，设4个施工班组，人员65人,设透层、封层沥青油加工组1个，人员18人，负责透层沥青油的加热和掺配、封层沥青油的加热等一切原材料加工工作；清洁组1个，人员24人，负责透层、封层施工前的清洁和施工后的交通管制；透层施工组1个，人员10人,负责透层的运输、喷洒和局部处理；封层施工组1个，人员13人，负责封层油的洒布、石屑的撒布和碾压等工作。具体详见“主要管理、技术人员分工和责任表”和“施工队伍人员组织与分工表”。

主要管理、技术人员分工和责任表
姓 名
职 务
具体分工和职责
王怀专
项目经理
全面负责透层、封层的一切工作。
孟志强
项目总工
全面负责透层、封层的技术工作。
王 华
项目副总工
全面负责透层、封层施工的组织和安排，
魏 波
工程部部长
负责基层验收，透层、封层施工质量检测的组织安排。
邓清彪
试验负责人
负责试验和检测的组织安排工作
卢百强
施工队长
负责透层、封层的原材料加工和施工组织、安排
胡海斌
现场技术员
负责透层、封层的原材料和施工检查
肖国军
质量工程师
负责透层、封层的原材料和施工质量检查、报验
2．原材料准备
（1）、基质沥青：透层采用高渗透乳化沥青；封层采用SBS改性沥青；
（2）、集料：凤翔姚家沟9.5-13.2mm石灰岩碎石，并经过过筛和沥青拌和站加热除尘。
透层高渗透乳化沥青和封层SBS改性沥青应符合下列技术要求，
透层高渗透乳化沥青技术指标与要求
试验项目
单位
技术要求
破乳速度

快裂或中裂
粒子电荷

阳离子（+）
筛上剩余量（1.18mm）不大于
%
0.1
粘度
恩格拉粘度E25

1～10
沥青标准粘度C25.3
s
8～25
蒸发残留物
含量不小于
%
55
针入度（100g,25℃,5s）
mm
40～50
软化点不小于
℃
45
延度（15℃）不小于
cm
50
溶解度（三氯乙烯）不小于
%
97.5
与矿料的粘附性，裹覆面积不小于

2/3
贮存稳定性
1天不大于
%
1
5天不大于
%
5
封层SBS改性沥青技术要求
项 目
规范值
要求值
试验方法
针入度（100g,25℃,5s） （0.1 mm）
60～80

T0604
针入度指数PI
≥－0.4

T0604
延度（5cm/min,5℃） (cm)
≥30
≥35
T0605
软化点（环球法） （℃）
≥55
≥70
T0606
运动粘度135℃ （Pa·s）
≤3

T0625
闪点（COC） （℃）
≥230

T0611
溶解度（三氯乙烯） （%）
≥99

T0607
与集料粘附性（级）
5级

T0616
离析，软化点差（℃）
≤2.5

T0661
弹性恢复25℃ （%）
≥65
≥80
T0662
贮存稳定性离析，48h软化点差
≤2.5

T0661
旋转薄膜 加热试验 163℃，75 min

质量损失 （%）
≤1

T0609
针入度比（25℃） （%）
≥60
≥65
T0609、04
延度（5℃） （cm）
≥20
≥25
T0609、05
原材料进场详见“单项工程开工报告申报进场材料表”。
3.机械设备组织安排：
为了满足施工需要，现准备为透层、封层的施工安排机械设备见下表：
序 号
名 称
型 号
数 量
1
自动控制装置的导热油系统
常州产
1
2
智能型沥青洒布车
西安达钢
2
3
智能型沥青石屑同步洒布车

1
4
森林吹风机

6
5
洒水车

1
6
强力清刷机
1.5米宽
1
7
轮胎压路机
9-16t
1
8
装载机
ZL50
1
9
自卸车

1
4.测量与实验仪器安排：
序 号
仪 器 名 称
型 号
数 量
1
混凝土取芯机
HZ-20
1台
2
直尺或板尺

1把

二、施工工艺和施工方法：
透层、封层的施工工艺流程为：
施工准备→透层油加工→透层油洒布→交通管制24小时→ 清洁→封层油加工→洒布封层油→撒布碎石→碾压→养生→开放交通。
1.施工准备
①、基层经驻地办监理工程师验收合格，其各项检测指标均符合标准和设计要求。
②、施工前先用强力清刷机清扫，后人工用扫帚清扫，最后用森林吹风机彻底清除基层表面杂物与灰尘，保证表面无杂物，无活动松散粒料，检测空洞要回填平整夯实；对表面的泥土、砂浆等局部污染物拟采用清刷机清洁、人工以与水车冲洗配合，待表面完全干燥后再进行施工。
③、对桥涵、通道的护拦等构造物进行遮挡防护，避免污染。
④、检查施工机械状态，对沥青洒布车油管、喷嘴进行检查疏通。
2、透层油加工
本合同段施工用高渗透乳化沥青每批次必须经过试验室取样检测，并经监理工程师批复后，才可用于施工。
3、透层油洒布
透层油洒布前，每10m两侧放桩，后用白灰洒线，洒布时严格按灰线洒布，保证洒布宽度。
采用自身带有导热油加热系统和自动控制洒布量的智能型沥青洒布车喷洒，根据试喷结果来选择适宜的喷嘴、喷洒速度和洒布量。洒布温度控制在60℃以上，洒布量： 0.7 kg/㎡，洒布速度:8km/h。
洒布必须成雾状，洒布过程中设专人指挥车辆，透层油要喷洒均匀，不得出现漏洒空白条；对漏洒处应与时补洒，对超洒积液处人工刮除或用扫把扫匀。
4、透层施工完毕晴天24h后，阴天时间稍长一些再进行封层的施工。洒布透层施工开始至施工封层前，要封闭交通，禁止车辆通行。
5、封层施工前应对透层进行检查，表面干燥、无污染情况下方可进行下封层施工。
6、封层油加工
本合同段采用SBS改性沥青和集料等原料均经试验室检测合格，并经监理工程师批复后，才用于施工。
7、封层油洒布与撒布碎石
封层油洒布和碎石撒布采用智能型沥青石屑同步洒布车，并根据试喷结果来选择适宜的喷嘴、喷洒速度和洒布量，要喷洒均匀，改性沥青温度必须保持在175～180℃范围内，且喷嘴高度适宜，封层油洒布量：1.6kg/㎡。洒布过程中设专人指挥车辆，保持均匀洒布、不流淌，且保持洒布的连续性，局部洒不到的部位采用人工辅助（用扫帚）方法。
碎石撒布要均匀，覆盖率达到70%。保证碎石上下不重叠、不松散、不成堆、不露黑为准。同步碎石封层机行驶速度不宜过快，洒布速度控制在4km/h之内，保持匀速行驶。
8、碾压
碎石洒布后，用16T胶轮压路机趁热将碎石压入沥青层，碾压时从低往高进行，碾压速度不超过2km/h, 静压2～4遍，碾压时不得随意刹车或掉头，避免因此造成石屑推移成堆或出现空漏,人工扫除多余松散颗粒。
9、接缝处理
①、纵向接缝：应在先做封层一侧暂留10-15cm宽度不撒布石屑，待另一侧封层时沿预留沥青边缘进行同步石屑撒布。
②、横向接缝，应在接缝处放置与洒布宽度同宽的钢板，宽度为50cm，待洒布车通过后，应立即将其清洗干净。
10、封层施工完成后1-2h后，可限制开放交通，限制车辆通行速度不大于20km/h，防止跑松散。
三、质量检测
透层质量检测方法和标准
项目
质量或允许偏差
检测频率
检验方法
洒布量
0.7Kg/㎡
1次/作业段
用托盘称量
洒布均匀性
均匀一致
随时
目测
距下一道工序施工间隔时间
≥24h
1次/日
用手表
渗透深度
≥5mm
1次/每作业段
钻芯，尺量
封层质量检测方法和标准
项目
检测频率
质量或允许偏差
检验方法
沥青用量
每天1次
沥青量±0.2，Kg/㎡
测定面积计算沥青用量
集料量
每天1次
在规定范围内
用集量总量与撒布面积算得
渗水试验
1处/1000㎡
渗水量<5ml/min
渗水仪，每处2点
刹车试验
1处/2000㎡
沥青层不破裂
用BZZ－100标准汽车50Km/ h车速急刹
外观检测
随时全面
外观均匀一致，用硬物刮开下封层查看，与基层粘结牢固，不起皮，无油包和基层外露，无多余沥青。
四、施工注意事项
1、透层施工注意事项
①、施工前的清洁
对粉尘、土采用吹风机吹尘、水车冲洗，对基层（透层）表面的泥土、砂浆等局部污染物拟采用清刷机清洁、人工配合，水车冲洗，待表面完全干燥后在进行透层施工。
②、透层施工时，严格控制洒布温度、洒布量和洒布速度，保证洒布温度在60℃以上，洒布量0.7Kg/㎡，洒布速度8Km/h。
③、透层沥青渗透深度大于5mm，表面透层沥青不流淌、不形成沥青油膜。当局部地方有多余沥青未渗入基层时必须清除，局部洒布不到位的地方，必须人工补洒。
④、透层施工完毕晴天24h后，阴天时间稍长一些再进行封层的施工。洒布透层施工开始至施工封层前，要封闭交通，禁止车辆通行。
2、封层施工注意事项
①、施工前的清洁
对粉尘、土采用吹风机吹尘、水车冲洗，对透层表面的泥土、砂浆等局部污染物拟采用手扶清刷机清洁、人工配合，水车冲洗，待表面完全干燥后在进行封层施工。
②、严格控制洒布温度，热沥青洒布温度宜在175～180℃。
③、在全面喷洒前进行试喷，确保洒布量控制在1.6Kg/㎡,对于局部漏洒处，用小型洒布机补洒；对于超洒处，人工刮除或用扫把扫均。
④、各工序之间协调良好，沥青、石屑洒布要协调，碾压要与时跟紧。
五、文明、安全施工、环境与其保障措施
1、对施工人员经常进行施工安全、法纪和文明教育，提高安全意识，严禁在施工现场进行各类非法活动。设专职安全员1名，具体负责安全工作。
2、加强施工机械与人员管理，防止施工中发生意外事故。
3、施工现场制作统一标牌，做到规范化施工，文明施工，施工区内要设置明显的安全标志。喷洒透层与封层后封闭交通，严禁行人与车辆通行。
4、所有材料堆放整齐，并悬挂名称、品种、规格等标牌。
5、加强夜间巡逻工作，防止发生火灾、被盗现象，施工机械夜间设专人看守。
6、遵守国家和省有关环境保护、控制环境污染的规定；施工过程中有完善的环境保护措施，防止有害物质对环境的污染。每天施工剩余在沥青洒布车内的煤油沥青或沥青应泵回存储罐内进行加温储存，严禁随意倒卸。
