室外铺装工程专项施工方案
浙建监A2

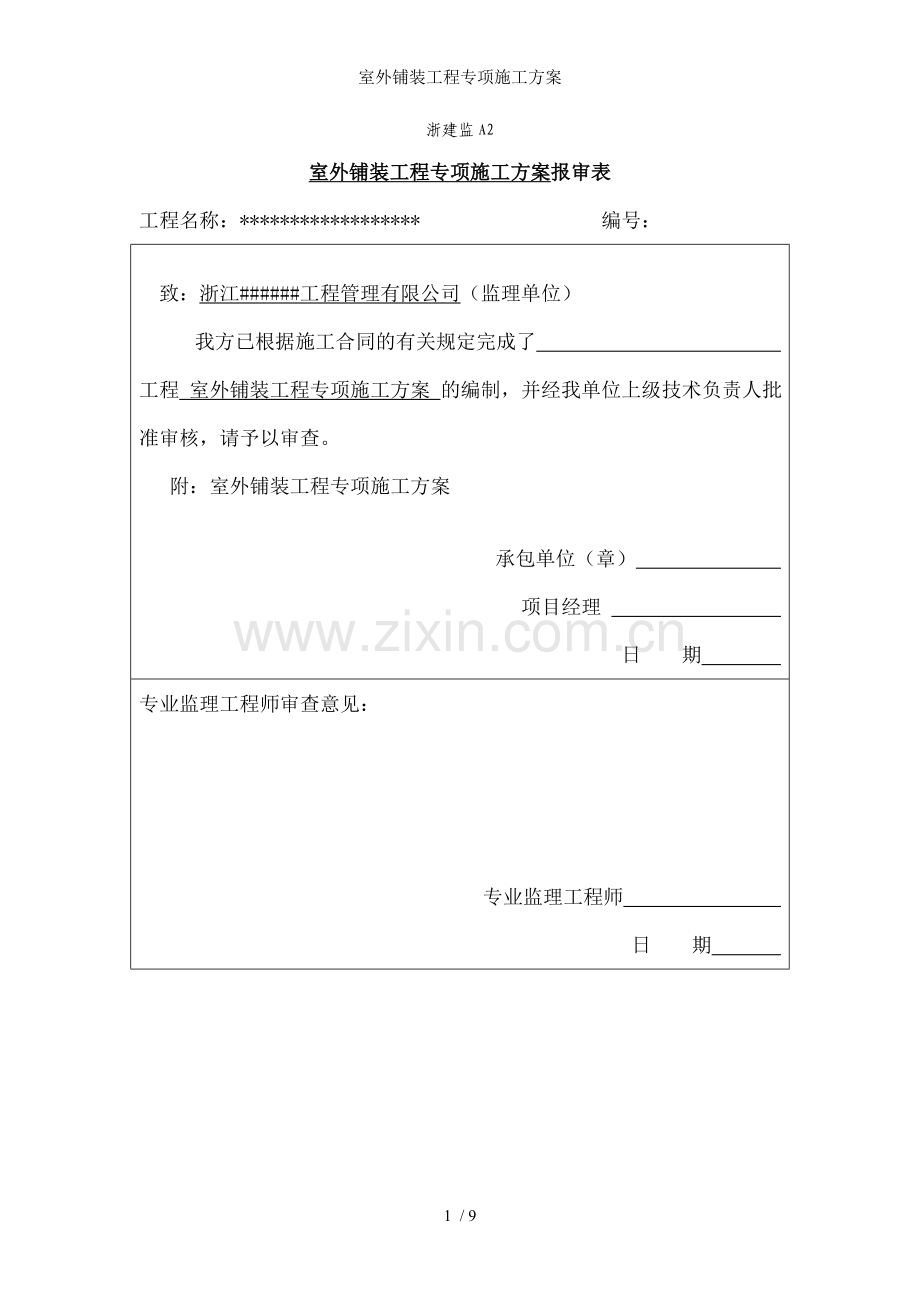

室外铺装工程专项施工方案报审表
工程名称：****************** 编号：

致：浙江######工程管理有限公司（监理单位）
我方已根据施工合同的有关规定完成了 工程 室外铺装工程专项施工方案 的编制，并经我单位上级技术负责人批准审核，请予以审查。
附：室外铺装工程专项施工方案

承包单位（章）
项目经理
日 期
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。

室外铺装工程
专
项
施
工
方
案

编制人：
审核人：
批准人：

编制日期：二零一一年七月二十五日
第一章、工程概况
一、概述
工程范围为：项目绿化景观施工图范围内的全部工程，内容涉与绿化、硬质景观等部分。
第二章、室外铺装工程施工方法
一、施工准备：
（一）材料与主要机具：
①花岗岩品种、规格应符合设计要求，技术等级、光泽度、外观质量要求，应符合国家标准《花岗岩建筑板材》的规定，其允许偏差和外观要求见下表。
种 类
允许偏差(mm)
外 观 要 求
长度宽度
厚度
平整度最大偏差值
花岗岩板材
+0
-1
±2
长度：
≥400 0.6
≥800 0.8
花岗岩板材表面要求光洁、明亮，色泽鲜明，无刀痕旋纹。边角方正，无扭曲、缺角、掉边。
②水泥：硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥。
③砂：中砂或粗砂，其含泥量不应大于3％。
④矿物颜料（擦缝用）、蜡、草酸
⑤主要机具：手推车、铁锹、靠尺、浆壶、水桶、喷壶、铁抹子、木抹子、墨斗、钢卷尺、尼龙线、橡皮锤（或木锤）、铁水平尺、弯角方尺、钢錾子、合金钢扁錾、台钻、合金钢钻头、笤帚、砂轮锯、磨石机、钢丝刷搅拌机、砂浆机。
（二）作业条件：
①花岗岩板块进场后，应侧立堆放在库房内,光面相对、前面垫松木条，并在板下加垫木方。拆箱后详细核对品种、规格、数量等是否符合设计要求，有裂纹、缺棱、掉角、翘曲和表面有缺陷时，应予剔除。
②搭设好加工棚，安装好台钻与砂轮锯，并接通水电源。
③地面垫层、预埋在垫层内的管线均已完成。
④在四周拉好水平线与确定标高控制线。
（三）操作工艺：
工艺流程：
场地找平夯实→碎石垫层→砼垫层→弹线、分格、定位→铺结合层砂浆→铺块料→压平、拨缝→扫缝→养护。
（四）施工方法：
①以施工大样图和加工单为依据，熟悉了解各部位尺寸和作法，弄清各部位之间的关系。
②基层处理：将地面垫层上的杂物清净，用钢丝刷刷掉粘结在垫层上的砂浆，并清扫干净。
③试拼：在正式铺设前，对同一面的花岗岩板块，应按图案、颜色、纹理试拼，将非整块板排放在旁边，试拼后按两个方向编号排列，然后按编号码放整齐。
④弹线：为了检查和控制花岗岩板块的位置，在地面上拉控制线，弹在混凝土垫层上，并引至不容易变动的部位，然后依据测量的标高线找出面层标高，拉水平标高线。
⑤试排：在两个相互垂直的方向铺两条干砂，其宽度大于板块宽度，厚度不小于3cm。结合施工大样图与现场实际尺寸，把花岗岩板块排好，以便检查板块之间的缝隙，核对板块与各主体部位的相对位置。
⑥刷水泥素浆与铺砂浆结合层：试铺后将干砂和板块移开，清扫干净，用喷壶洒水湿润，刷一层素水泥浆（水灰比类0.4－0.5，不要刷的面积过大，随铺砂浆随刷）。根据板面水平线确定结合层砂浆厚度，拉十字控制线，开始铺结合层干硬性水泥砂浆（一般采用1:2－1:3的干硬性水泥砂浆，干硬程度以手捏成团，落地即散为宜），厚度控制在放上花岗岩板块时宜高出面层水平线3－4mm。铺好后用大杠刮平，要用抹子拍实找平（铺摊面积不得过大）。
⑦铺砌花岗岩板块：
a.板块应先用水浸湿，待擦干或表面晾干后方可铺设。
b.根据现场拉的十字控制线，纵横各铺一行，做为大面积铺砌标筋用。依据试拼时的编号、图案与试排时的缝隙（板块之间的缝隙宽度，当设计无规定时不应大于1mm），在十字控制线交点开始铺砌。先试铺即搬起板块对好纵横控制线铺落在已铺好的干硬性砂浆结合层上，用橡皮锤敲击木垫板（不得用橡皮锤或木锤直接敲击板块），震实砂浆至铺设高度后，将板块掀起移至一旁，检查砂浆表面与板块之间 是否相吻合，如发现有空虚之处，应用砂浆填补，然后正式镶铺，先在水泥砂浆结合层上满浇一层水灰比为0.5的素水泥浆（用浆壶浇均匀），再铺板块，安放时四角同时往下落，用橡皮锤或木锤轻击木垫板，根据水平线用铁水平尺找平，铺完第一块，向两侧和后退方向顺序铺砌。铺完纵、横行之后有了标准，可分段分区依次铺砌，板块与板块应紧密砌合，不得有空隙。
⑧灌缝、擦缝：在板块铺砌后1－2昼夜进行灌浆擦缝。根据花岗岩颜色，选择相同颜色矿物颜料和水泥（或白水泥）拌合均匀，调成1:1稀水泥浆，用浆壶徐徐灌入板块之间的缝隙中（可分几次进行），并用长把刮板把流出的水泥浆刮向缝隙内，至基本灌满为止。灌浆1－2h后，用棉纱团蘸原稀水泥浆擦缝与板面擦平，同时将板面上水泥浆擦净，使花岗岩面层的表面洁净、平整、坚实，以上工序完成后，面层加以覆盖。养护时间不应小于7d。
⑨打蜡：当水泥砂浆结合层达到强度后（抗压强度达到1.2Mpa时），方可进行打蜡。打蜡后面层达到光滑洁亮。
（五）质量标准：
1、保证项目：
①面层所用板块品种、规格、级别、形状、光洁度、颜色和图案必须符合设计要求。
②面层与基层必须结合牢固，无空鼓。
2、基本项目：
①面层：板块挤靠严密，无缝隙，接缝通直无错缝，表面平整洁净，图案清晰无磨划痕，周边顺直方正。
②板块镶贴质量：任何一处独立空间的石板颜色一致，花纹通顺基本一致。石板缝痕与石板颜色一致，擦缝饱满与石板齐平、洁净、美观。
③地面镶边铺设质量：用料尺量准确，边角整齐，拼接严密，接缝顺直。
④地漏坡度符合设计标，不倒泛水，无积水，与地漏结合处严密牢固，无渗漏（有坡度的面层应做泼水检验，并以能排除液体为合格）。
3、允许偏差项目：
花 岗 岩 允 许 偏 差
项次
项　目
花岗岩允许偏差(mm)
检 验 方 法
光面
非光面
1
立面垂直度
2
3
用2M垂直检测尺检查
2
表面平整度
2
3
用2m靠尺和塞尺检查
3
阴阳角方正
2
4
用直角检测尺检查
4
接缝直线度
2
4
拉5m线，不足5m拉通线和尺量检查
5
接缝高低差
0.5
3
尺量和楔形塞尺检查
6
板块间宽度不大于
1
2
尺量检查
7
墙裙、勒脚上口直线度
2
3
拉5m线，不足5m拉通线和尺量检查

4、成品保护：
①运输花岗岩板块和水泥砂浆时，应采取措施防止碰撞已做完的石材等。
②铺砌花岗岩板块过程中，操作人员应做到即铺即用干布揩净表面上的水泥浆痕迹。
③在花岗岩地面上行走时，找平层水泥砂浆的抗压强度不得低于1.2Mpa。
④花岗岩地面完工后，应封闭或在其表面上加以覆盖保护。
