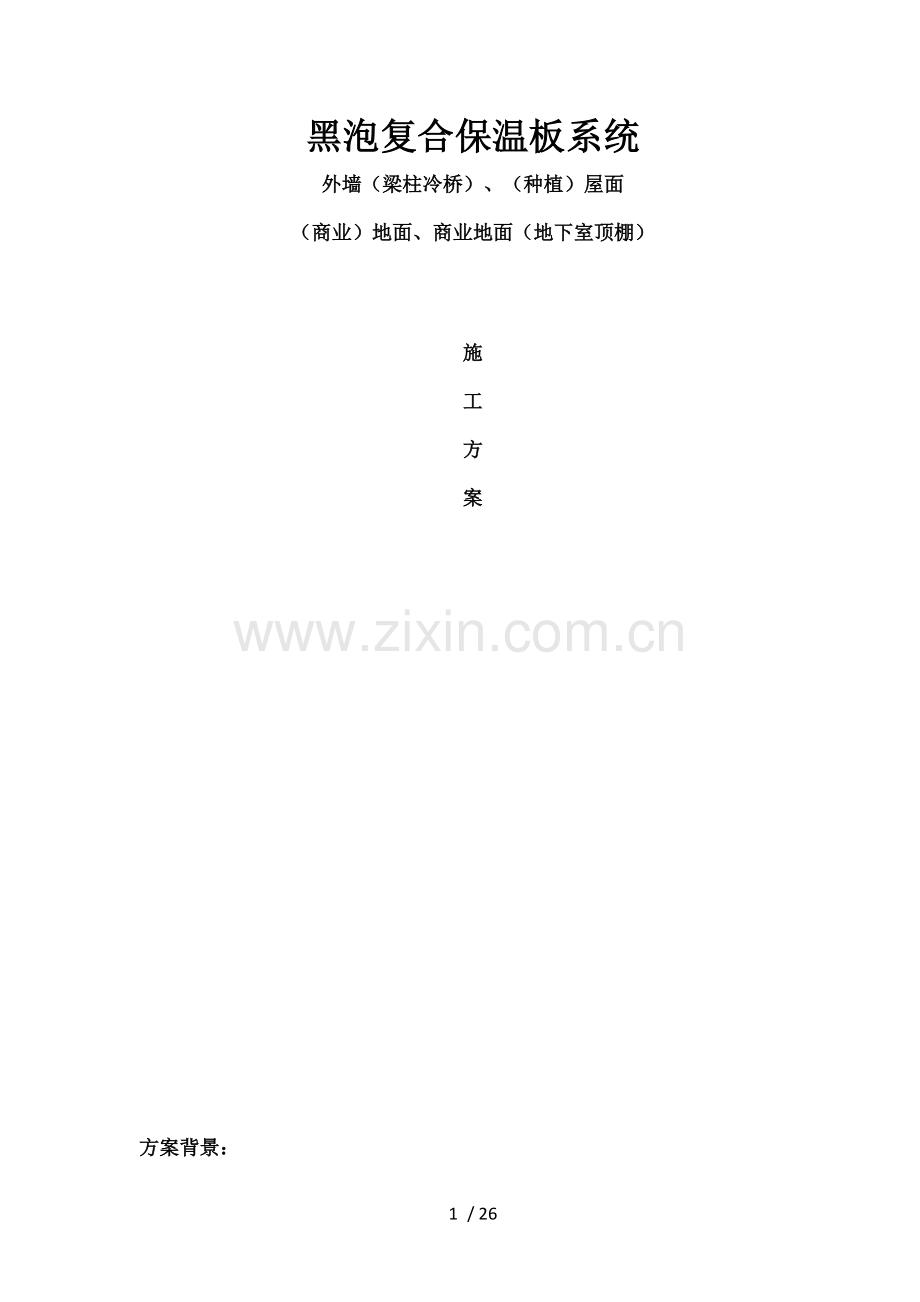

黑泡复合保温板系统
外墙（梁柱冷桥）、（种植）屋面
（商业）地面、商业地面（地下室顶棚）

施
工
方
案

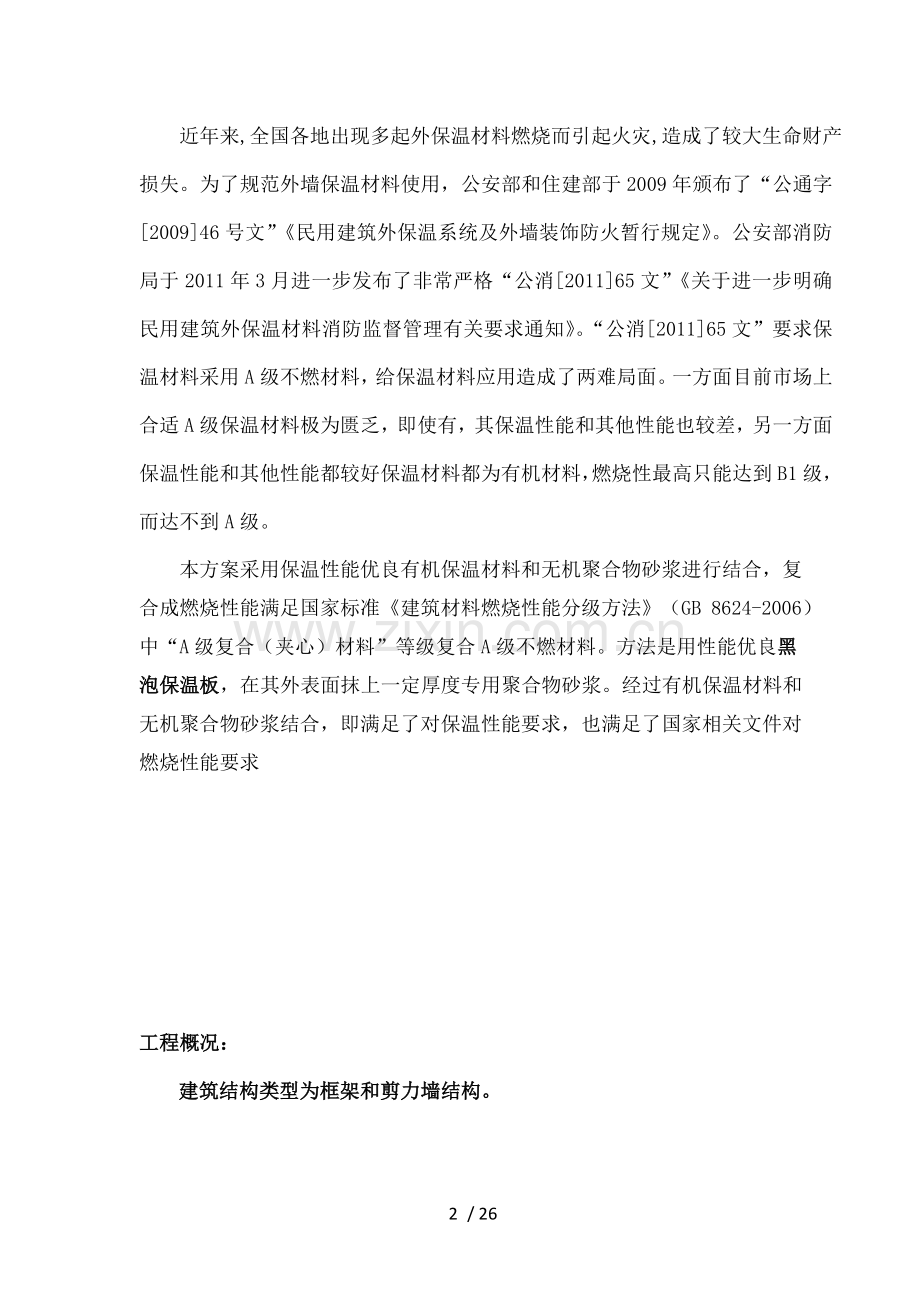

方案背景：
近年来,全国各地出现多起外保温材料燃烧而引起火灾,造成了较大生命财产损失。为了规范外墙保温材料使用，公安部和住建部于2009年颁布了“公通字[2009]46号文”《民用建筑外保温系统及外墙装饰防火暂行规定》。公安部消防局于2011年3月进一步发布了非常严格“公消[2011]65文”《关于进一步明确民用建筑外保温材料消防监督管理有关要求通知》。“公消[2011]65文”要求保温材料采用A级不燃材料，给保温材料应用造成了两难局面。一方面目前市场上合适A级保温材料极为匮乏，即使有，其保温性能和其他性能也较差，另一方面保温性能和其他性能都较好保温材料都为有机材料，燃烧性最高只能达到B1级，而达不到A级。
本方案采用保温性能优良有机保温材料和无机聚合物砂浆进行结合，复合成燃烧性能满足国家标准《建筑材料燃烧性能分级方法》（GB 8624-2006）中“A级复合（夹心）材料”等级复合A级不燃材料。方法是用性能优良黑泡保温板，在其外表面抹上一定厚度专用聚合物砂浆。经过有机保温材料和无机聚合物砂浆结合，即满足了对保温性能要求，也满足了国家相关文件对燃烧性能要求

工程概况：
建筑结构类型为框架和剪力墙结构。
其中A栋4-15层梁、柱部位、外露底板，地下室顶板部位均采用耐普黑泡复合保温板。
B栋4-15层梁、柱部位、外露底板，地下室顶板部位均采用耐普黑泡复合保温板。
C、D栋外露底板，地下室顶板部位均采用耐普黑泡复合保温板。
E栋保温种植屋面，外露底板及地面，地上采暖空调房间地下室顶板及采暖空调地下室地面部位均采用耐普黑泡复合保温板。
F栋4-15层梁、柱部位、外露底板，地下室顶板部位均采用耐普黑泡复合保温板。

第一章黑泡复合保温板系统技术参数及性能指标

1、 黑泡复合保温板性能指标应符合表1要求。

表1黑泡复合保温板性能指标
检测项目
标准要求及标准条款号
实测结果
本项结论及检测依据
单体燃烧试验
FIGRA0.2mj≤120W/s
0W/s
达到A2-s1，d0 t2级

GB8624-2006
LFS＜试样边缘
LFS＜试样边缘
THR600s≤7.5MJ
0.6MJ
SMOGRA≤30M2/s2
0M/s2
TSP600S≤50m2
17m2
600s内无燃烧滴落物/微粒
无燃烧滴落物/微粒
燃烧热值试验
主要组份、整体制品：PCS≤3.0MJ/kg
主要组份：1:1.0MJ/kg整体制品：0.6MJ/kg
外部次要组份、内部次要组份：PCS≤40MJ/kg
外部次要：2：:0.1MJ/kg内部次要组份：无
导热系数（平均温度25°C）/w/（m.k）
≤0.041
0.030
合格
表观密度/（kg/m3）
18-22
21
合格
垂直于板面方向抗拉强度/MPa
≥0.1
0.28
合格
尺寸稳定性（70°C
，48h）/%
≥0.30
长度变化：-0.10
宽度变化：-0.10
厚度变化：-0.17
合格
压缩强度（形变10%）/kPa
≥100
136
合格
水蒸气透过系数（23°C
，RF50%）/ng/（Pa·m·s）
≤4.5
3.6
合格
吸水率（浸水96h）/%
≤4
1.2
合格
熔结性（断裂弯曲负荷）/N
≥25
52
合格
2、黑泡复合保温板系统所用柔性粘结砂浆各项性能指标应符合表2要求。

表2柔性粘结砂浆主要性能指标要求
检验项目
单位
指 标
拉伸粘结强度（及水泥砂浆）
标准状态
MPa
≥0.70
浸水48h后干燥2d
≥0.50
拉伸粘结强度（及复合A级保温板）
标准状态
MPa
≥0.0075，破坏在保温层内
浸水48h后干燥7d
≥0.005，破坏在保温层内
拉伸粘结强度（及复合A级保温板）
标准状态
MPa
≥0.10，破坏在保温层内
浸水48h后干燥7d
≥0.10，破坏在保温层内
可操作时间
h
1.5～4.0

3、 黑泡复合保温板系统所用柔性抹面砂浆性能指标应符合表3要求。

表3柔性抹面砂浆主要性能要求
检验项目
单位
指 标
试验方法
拉伸粘结强度（及复合A级保温板）
标准状态

MPa

≥0.10，破坏在保温板内
JGJ144中第A.8节
浸水48h后干燥7d
≥0. 10，破坏在保温板内
冻融试验后
≥0.050
柔韧性
压折比（水泥基）
%
≤3.0
开裂应变（装饰砂浆）/%
≥1.5
可操作时间
h
≥1.5

4、 耐碱玻璃纤维网格布按性能和用途分为标准型和加强型两种，复合A级保温板系统所用网格布各项性能指标应符合表4要求。

表4耐碱玻纤网格布主要性能要求
项目
性能指标
试验方法
普通型130级
加强型160级
网孔大小（经纬向）,根/25mm
4-6
4-6
GB/T7689.2-2001
单位面积质量,g/m²
≥130
≥160
GB/T 914.3JC561.1- 2006附录A
拉伸断裂强力（经纬向），N/50mm
≥750
≥900
GB/T7689.5-2001
耐碱拉伸断裂强力保留率（经、纬向），%
≥50
≥50
JC561.2附录A
断裂应变（经、纬向）%
≤5.0
≤5.0
GB/T7689.5

5、 锚栓技术性能应符合表5要求，且锚栓圆盘直径不得小于φ60mm。

表5锚栓技术性能指标
项目
基材
试验方法
混凝土
实心砖
加气混凝土
其他
单个锚固件抗拉承载力标准值，kN
≥0.6
≥0.5
≥0.3
≥0.4
JG149,DG/TJ08-2038

.

第二章 施工组织及方法、施工程序说明和附图

★表1黑泡复合保温板系统基本构造（顶板）

黑泡复合保温板系统施工做法（顶板）

验收基层平整度垂直度

清理基层

配置粘结砂浆

测量放线、挂基准线浆

必须为满粘

粘贴黑泡复合保温板

间距400mm，以梅花桩分布

安装锚固件（安装于玻纤网格布外）

底层抹面砂浆（内铺玻纤网格布）

保温层验收

★表2黑泡复合保温板系统基本构造（冷桥部位）

黑泡复合保温板系统施工做法（墙体）

验收基层平整度垂直度

清理基层

配置粘结砂浆

测量放线、挂基准线浆

JS防水涂膜

粘贴泡复合保温板

间距400mm，以梅花桩分布

安装锚固件（安装于玻纤网格布外）

底层抹面砂浆（内铺玻纤网格布）

保温层验收

★表3黑泡复合保温板系统基本构造（地下室地面）

黑泡复合保温板系统施工做法（地面）

验收基层平整度垂直度

清理基层

配置粘结砂浆

测量放线、挂基准线浆

粘贴耐普黑泡复合保温板

底层抹面砂浆（内铺玻纤网格布）

保温层验收

★表4黑泡复合保温板系统基本构造（种植屋面）

黑泡复合保温板系统施工做法（屋面）

验收基层平整度垂直度

清理基层

配置粘结砂浆

测量放线、挂基准线浆

粘贴黑泡复合保温板

底层抹面砂浆（内铺玻纤网格布）

保温层验收

黑泡复合保温板系统施工方案

一、 黑泡复合保温板系统材料
黑泡复合保温板1200*600mm
柔性粘结砂浆、
柔性抹面砂浆、
耐碱玻纤网格布
锚固件(8*100)。

二、 主要施工工具
电动搅拌器、塑料搅拌桶、电箱、开槽器、壁纸刀、剪刀、墨斗、棕刷、粗细纱纸、铁抹子、槽抹子、角抹子、拉线、钢卷尺、铝合金靠尺、拖线板、冲击钻、锤子等。
三、 施工条件
（1） 门窗框应安装到位，基层抹灰施工结束及验收合格。保证基层清洁、干燥、无松散砂浆和杂物，基层处理应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
（2） 保温系统施工过程中施工现场环境温度和基层表面温度不得低于5℃。
四、 施工要点
1、 基层处理（总包负责）
（1） 基层必须清理干净，使基层没有油、浮尘、污垢、脱模剂、风化物、涂料、霜、泥土等污染物或其他妨碍粘结材料，并剔除基层突出物，使之平整。
（2） 应清除基层中松动或风化部分，并用水泥砂浆填实后找平。
（3） 基层平整度不符合要求时可用1：3水泥砂浆进行填实找平。基层必须干燥并具有一定机械强度。对新建工程结构基层，基层应符合《建筑装饰装修工程质量验收规程》（GB50210）中一般抹灰工程质量要求。
1、 放出基层垂直及水平控制线
（1） 全面检查基层垂直度及平整度，不符合标准基层要求粉刷班组立即整改。
（2） 在符合要求基层上用细线吊出基层垂直线。
（3） 安装水平控制线。将一根细线绑于两侧垂直控制线上，粘贴板材时，必须按照水平控制线来逐排粘贴。以确保粘结面积达到复合保温板面积60%（顶板为100%）。
3、粘贴注意事项
1. 涂抹砂浆工作平台，应避免直接放置在风口处，以避免过大穿堂风而加速柔性粘接砂浆表面结皮，进而降低粘接强度。
2. 柔性粘结砂浆以指触方法确定是否可以使用（指触不粘，柔性粘结砂浆不可再使用），搅拌均匀柔性粘结砂浆在使用时应在每粘贴一块复合保温板前用抹刀搅拌一下以避免结皮。
3. 将柔性粘结砂浆涂抹在复合保温板上后，应立即将板平贴在基层墙体上滑动就位（注意：粘结剂涂抹在复合保温板表面后，若在空气中暴露时间过长，粘结砂浆表面易形成一层薄薄结皮而影响粘结强度），粘贴时应轻揉、均匀挤压。为了保证板面垂直及平整，应随时用一根长度不小于2m铝合金靠尺进行压平操作。
4. 板及板之间要挤紧，中间不留间隙，接缝处不得涂抹粘结剂。每贴完一块应及时清除可能挤出柔性粘结砂浆。
5. 复合保温板粘贴应自下而上，并沿水平横向粘贴以保证连续结合，而且两排复合保温板竖向错缝宜为1/2。
6. 复合保温板粘结时应无拼接缝。
7. 在墙拐角处应先排好尺寸，使其粘贴时垂直交错连接，以保证拐角处平整和垂直。
8. 门窗洞口四角处复合保温板不得拼接，应采用整块复合保温板切割成形，复合保温板接缝应距角部至少200mm。
7．粘贴复合保温板时应注意以下事项：
a) 粘贴操作应迅速，在复合保温板安装就位前，柔性粘结砂浆不得有结皮；
b) 复合保温板接缝应紧密，且平齐；
c) 仅在板边需要翻包网格布时，才可以在板边侧面涂抹柔性粘结胶浆，其它情况下均不得在板侧面涂抹柔性粘结胶浆，或挤入柔性粘结胶浆（包括嵌缝用板条），以免引起开裂；
8．复合保温板施工完毕后，至少需静置24h，才能进行修整，以防止复合保温板移动，减弱材料及基层墙体粘结强度。粘贴复合保温板允许偏差及检验方法（参照EPS板黏贴时允许偏差及检验方法）（见下表）。
粘贴黑泡复合保温板允许偏差及检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
4
用2m质量检查尺检查
2
立面垂直度
4
用2m质量检查尺检查
3
阴、阳角垂直
4
用2m质量检查尺检查
4
阴、阳角方正
4
用200mm直角尺检查
5
接缝高差
2
用直尺和楔形塞尺检查
9. 几项需要注意问题：
a) 材料从室外散水坡以上400mm处开始粘贴，预留出防水部位，后期修补。
b) 未安装门窗框洞口周边，每边预留出250mm宽，待门窗框安装完成后补做。
拌制柔性抹面砂浆（同上述柔性双组分粘结砂浆做法。）
1、 用柔性双组分抹面砂浆粘贴网格布，待乳液达到一定粘度时方可施工抹面层。
（1） 粘贴网格布之前一定要先检查耐普黑泡复合保温板复合A级保温板是否干燥，表面是否平整，并除去表面有害物质、杂质或表面变质部分。
（2） 用抹子将拌制好抹面砂浆均匀涂抹在耐普黑泡复合保温板复合A级保温板上，厚度约为1.5-8mm，然后迅速贴上事先剪切好网布，再用抹刀用力挤压并抹平。
（3） 网布应自上而下沿外墙铺设。拉直绷平，用铁抹子由中间向两边将网布抹平。
（4） 大面铺设网布沿门窗转角拐进粘贴。
1、 安装金属锚栓
（1） 待网布施工24小时后，可以进行锚栓安装。用冲击钻钻孔，锚固深度为基层内不小于25mm，（注意：钻孔时冲击钻钻头应及墙面保持垂直，以避免由于钻头偏斜而扩大孔径，进而影响锚栓锚固效果）。
（2） 锚栓使用数量：
锚栓按@400水平垂直布置，锚栓大约使用数量4-8个/m2；
用锤子将固定锚栓及膨胀钉敲入，锚栓和膨胀钉顶部应及耐普黑泡复合保温板复合A级保温板表面齐平或略敲入一些，以保证膨胀钉尾部进一步膨胀而及基层充分锚固。
（3） 待金属锚栓安装完成后，再进行最后一道柔性双组分抹面砂浆施工。要求完成墙面垂直度、平整度均小于4mm，同时要求线条顺直，阴阳角方正。
1、 黑泡复合保温板保温系统面层允许偏差及检验方法（参照EPS板保温系统面层允许偏差及检验方法）（见下表）。
复合A级保温板保温系统面层允许偏差及检验方法
项次
项目
允许偏差（mm）
检验方法
1
表面平整度
4
用2m质量检查尺检查
2
立面垂直度
4
用2m质量检查尺检查
3
阴、阳角垂直
4
用2m质量检查尺检查
4
阴、阳角方正
4
用200mm直角尺检查

部分节点详图另详。

黑泡复合保温板系统成品保护及注意事项
⒈ 成品保护
黑泡复合保温板
l 避免阳光直射
l 远离火源
l 远离石油烃类等有机溶剂
l 无白蚁生存区域
l 水平平放，严防倾斜或弯曲受压变形
l 严防重物挤压或撞击，尖物穿刺
聚合物改性粘结和抹面材料
l 放置区域：干燥、阴凉通风
l 包装严密，内衬聚乙烯薄膜防水防潮，包装袋上标签明确
l 未使用完物料包装袋口需要扎紧，严防露口放置
耐碱玻纤网格布/热镀锌钢丝网
l 网布贮存在干净、干燥区域，
l 远离火源，严防尖物或刀具损伤
l 网布裁剪时，应尽量顺着经纬线方向进行
施工工具
l 配备好外保温系统专用施工工具
l 做好专用工具管理和维修
l 做好专用工具清洁和保养
2．系统注意事项
l 严格检查和处理好基层面后方可施工
l 施工和养护温度严格控制在5℃以上
l 保温建筑区域无白蚁生长存在
l 不要在雨天潮湿环境和阳光直射下施工
l 下雨天停止施工，并做好施工面防潮工作
l 冬季来临，临时停止前应对已经施工保温板表面用布加以保护
l 施工时严格执行施工程序，施工好表面严防破坏或损伤

根据个体建筑工程项目要求，根据本系统实际特点结合个体工程设计要求，图示细部处理详图，遵循基本原则是：柔性连接，注重防水
1、阳角节点
说明：
1黑泡复合保温板交错排布；
2 阳角部位网格布（400mm）预先贴好，两边面层网布压在窄幅网布上。
3 确保阳角垂直度和直线度；
4 距离阳角10-15㎝有锚栓锚固进一步稳定阳角部位。

2、穿墙管道节点详图

说明：
1黑泡复合保温板及穿墙管道接界处有弹性防水涂膜粘结及防水渗透；
2 距离管道10-15㎝锚栓锚固稳定，确保保温层及管道紧密贴合；

3、伸缩缝处节点详图

4、阳台处节点详图

5、空调板处节点详图

6、勒脚处节点详图

说明：
1 勒脚一般距离地面不低于20㎝。
2黑泡复合保温板需要网格布翻包；
3 如图所示在接口处需要防水涂料密封及防水，搭接宽度各10㎝为宜。

7 、雨水管节点详图

说明：
1 一般而言固定雨水管固定件预先安装，且安装连接到结构墙体中；
2 万一后安装，需要作好防水密封处理，且固定件要求稳固。

8、 阴角节点构造详图
说明：
1．黑泡复合保温板交错排布；
2 距离阴角10-15㎝锚栓固定稳定；
3 阴角部位网格布（400mm）预先贴好，两边面层网布压在窄幅网布上。

9、滴水线处理图
说明：
1．黑泡复合保温板安装完毕，待柔性抹面胶浆（嵌入网格布）固化好后，在施工面上弹出滴水条位置，延着预定位置粘贴分隔条，确保分隔条粘结牢固。
2. 注意施工时网格布翻包处理，确保成品线条粘结牢固可靠。

10 、 固定件布置图

说明：
1黑泡复合保温板应错缝。
2 阳角部位复合A级保温板应错茬铺板；
3 锚栓数量：梅花布置6-8个/m2。

11、 窗侧节点
1.窗侧四周黑泡复合保温板，保温板接缝处需处于背水面，防止出现裂缝渗。
2.在黑泡复合保温板复合A级保温板及基层接触面处涂刷JS水泥基防水施工四周翻起300（由土建施工）

备 注：
以上节点防水及密封处理所用材料系高弹性水泥基防水涂料及本系统具优良相容性及匹配性，主要性能指标：
1 抗拉胶结强度≥1.2Mpa
2 断裂延伸率≥200%
