新编节能保温施工方案恒通

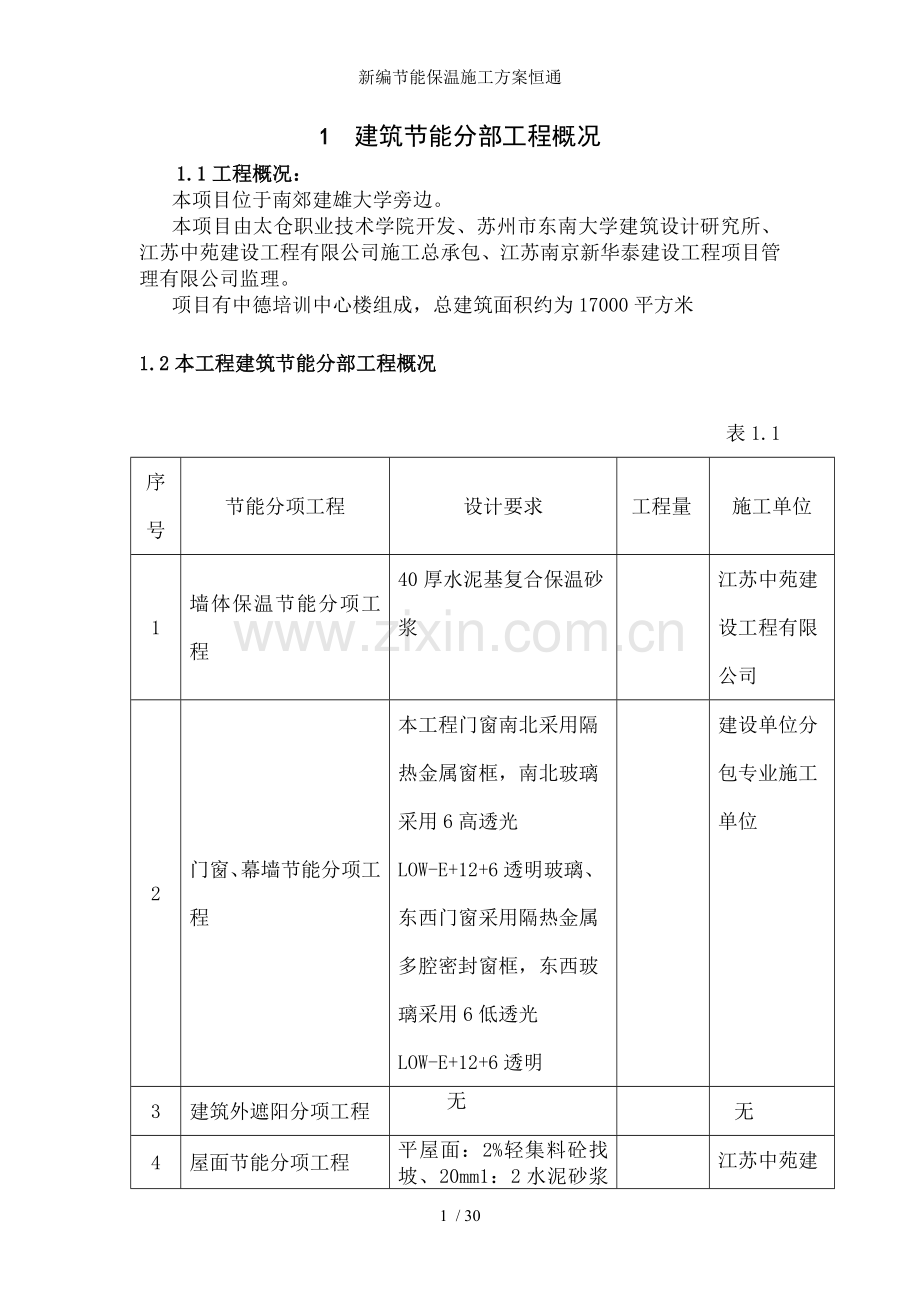

1 建筑节能分部工程概况
1.1工程概况：
本项目位于南郊建雄大学旁边。
本项目由太仓职业技术学院开发、苏州市东南大学建筑设计研究所、江苏中苑建设工程有限公司施工总承包、江苏南京新华泰建设工程项目管理有限公司监理。
项目有中德培训中心楼组成，总建筑面积约为17000平方米
1.2本工程建筑节能分部工程概况
表1.1
序号
节能分项工程
设计要求
工程量
施工单位
1
墙体保温节能分项工程
40厚水泥基复合保温砂浆

江苏中苑建设工程有限公司
2
门窗、幕墙节能分项工程
本工程门窗南北采用隔热金属窗框，南北玻璃采用6高透光LOW-E+12+6透明玻璃、东西门窗采用隔热金属多腔密封窗框，东西玻璃采用6低透光LOW-E+12+6透明

建设单位分包专业施工单位
3
建筑外遮阳分项工程
无

无
4
屋面节能分项工程
平屋面：2%轻集料砼找坡、20mm1：2水泥砂浆找平层、1.2厚聚乙烯丙纶复合防水卷材、45mm挤塑保温板50厚C20细石砼φ4双向钢筋@150压实赶光面层。
坡屋面：坡屋面为钢筋砼坡屋面、15mm厚水泥砂浆找平、1.2厚聚乙烯丙纶复合防水卷材、45mm厚挤塑保温板、40厚C20细石砼φ4双向钢筋@150压实赶光面层。

江苏中苑建设工程有限公司
5
地面节能分项工程
无

6
采暖节能分项工程
无
无
无
7
通风与空调节能分项工程
无
无
无
8
空调与采暖系统的冷热源与管网节能分项工程
无
无
无
9
配电与照明节能分项工程
节能荧光灯效率大于65%，电子整流器功率因素不小于0.9；直管荧光灯效率大于70%，功率因素不小于0.9，楼梯间采用自息式延时开关

江苏中苑建设工程有限公司
10
监测与控制节能分项工程
无

无
11
可再生能源分项工程
集中式太阳能热水供应系统

无
12
其它节能分项工程
无
无
无
（注：工程量的单位根据实际情况填写）
2 编制依据
2.1 经建筑节能专项审查合格的设计文件。
2.2 经批准的单位工程施工组织设计。
2.3 本工程适用的建筑节能分部工程相关现行法律法规、技术标准规范与图集。
建筑节能分部工程相关现行法律法规、技术标准规范与图集一览表 表2.1
名称
编号
批准部门
建筑节能工程施工质量验收规范
GB50411-2007

江苏省节能管理办法
DGJ32/J - 19
江苏省人民政府令第59号
建筑节能工程施工质量验收规程
江苏省标DGJ32/J19-2007

《江苏省居住建筑热环境和节能设计标准》
DGJ32/J - 71

民用建筑外保温系统与外墙装饰防火暂行规定
公通字[2009]46号文件

外墙外保温工程技术规程
JGJ144

建筑太阳能热水系统设计、安装与验收规范
DGJ32/J08-2008

3 施工管理组织机构图

李林森
葛江军
施涛
庄栋林

图3.1管理组织机构图

4 施工方案
4.1 外墙保温专项 建筑节能分项工程
4.1.1材料、设备与部品进场计划见表4.1
表4.1
名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间
水泥基复合保温浆料

拉伸粘结强度（与水泥砂浆）、拉伸粘结强度、可操作时间

2011年6月
界面剂

拉伸粘结强度（与水泥砂浆）、拉伸粘结强度

2011年6月
抗裂砂浆

应该符合《建筑节能工程施工质量验收规程》DGJ32/J 19

2011年6月
热镀锌电焊钢丝网

应该符合《建筑节能工程施工质量验收规程》DGJ32/J 19

2011年6月
耐碱玻璃纤维网格布

应该符合《建筑节能工程施工质量验收规程》DGJ32/J 19

2011年6月

4.1.2施工机具见表4.2
表4.2
序号
名称
数量
主要参数
进场时间
　1
电动搅拌机　

　2011年6月
　2
冲击钻　

　2011年6月
　3
水平运输手推车

　2011年6月
4
拖线板

　2011年6月
　5
靠尺　

　 2011年6月
4.1.3操作工艺
施工操作执行的标准：
（1） 《建筑节能工程施工质量验收规范》 GB50411-2007 。
（2） 《外墙外保温工程技术规程》JGJ 144-2004 。

1、工艺流程
（明确本分项工程的操作流程，并制作流程图，如采暖系统施工流程。）
基层清扫
凝土砌块
基层找平层
界面剂

复合水泥基本砂浆
网格布
材料进场、验收
抗裂砂浆
面层施工
竣工验收

检验平整度
外墙保温系统施工流程

2

2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法：检查合格证、中文说明书、质量证明文件、有效期内型式检验报告、定型产品和成套技术应用型式检验报告、进场验收记录观感、用钢卷尺量实物尺寸规格、见证取样送检测中心复试 。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施 材料用托盘码放， 卸车时采用叉车卸货 ，并采用塑料花布覆盖。如需人工卸货，做到轻拿轻放。
（3）定位放线、放线的依据、方法、要求： 定位放线的一依据是11---19#楼建筑施工图纸。外墙砌筑要求根据已经弹好的轴线施工，要求保温板水平缝隙要水平，竖缝错开。
3、施工操作
（1）对基层的处理要求： 对墙面进行垂直度、平整度检查对超出部分进行修补平整。表面应清洁，无液态水，无油污、脱模剂等妨碍粘结附着物。应剔除凸起、空鼓和疏松部位并找平。表面不得有粉化、起皮、暴灰等现象。找平层应与基层粘结牢固，不得有脱层、空缺、裂缝 。
（2）对材料的拌合（如粘结剂、砂浆等）要求：在搅拌桶进行机械搅拌，确保聚合物粘结砂浆搅拌均匀，拌好的粘结砂浆在静停5min后还需经两次搅拌才能使用。配好的料注意防晒防避风，以免水分蒸发过快。一次配制量应在可操作时间内用完。配制聚合物抹面砂浆。在搅拌桶内进行二次机械搅拌，一次配制量控制在可操作时间内用完，超过可操作时间不准再度加水使用。
（3）对首次施工、操作基点的要求：布设控制线，根据建筑立面设计和外墙外保温技术要求，弹出安装水平线，垂直控制线，与伸缩线，装饰缝线等。挂基准线，在建筑外墙大角（阳角，阴角）与其他必要如挂垂直基准线，每个楼层适当位置挂水平线，以控制表面的垂直度和平整度。外墙水泥砂浆刷自下而上沿水平方向横向刷
（4）对冷、热桥施工的措施： 检查是否符合设计要求，重点是空调板、腰线、窗洞口、挑梁等容易产生热桥的部位。
（5）对复合水泥施工要求： 保温层与各层之间的粘帖必修牢固、不应脱层、空鼓和开裂。
（6）对现场拌材料的配制要求： 严格按照规定的配合比配置粘贴砂浆 。
（7）门窗洞口的节能构造措施： 门窗洞口的外侧采用保温砂浆砂浆。
（8）墙上留孔、洞的要求： 对墙体孔洞用整板黏贴
（9）堵塞孔、洞时要求： 要求在内墙侧采用半砖堵塞一半，在外墙一半采用防水细石混凝土倒实堵塞，用整板黏贴 。
4、成品保护
（1）材料、制品运输、装卸的要求（分格线、滴水槽）： 卸货时轻拿轻放，进场统一按类别堆放，堆放整齐有序 。
（2）施工过程中半成品(如墙体拉结筋、构造柱和圈梁钢筋以与各种预埋件，暖卫、电气管线等)保护的要求： 项目部对施工班组长、施工员进行交底要求注意事项，由班组长对现场每个操作工人进行交底注意
（3）在后续工序施工时，对前期成品、半成品采取的保护措施： 对已经安装好墙面不得产生污染、损坏，对有污染损坏的墙面与时清理修补 。
（4）对施工垃圾与时清理的措施： 每天每个师傅施工做到工完场清 。
（5）高层建筑进料平台口周围的防污染保护措施： 井架周围与各楼层上料跑道平台与脚手架交接部位用模板在内侧进行每层防护污染后必须与时清理干净 。
（6）当可能遇到大风、大雨时对施工影响的措施： 如遇大风超过六级吊止施工，如遇大雨必须要对刚刚施工完的墙面进行覆盖，对材料进行覆盖 。
（7）在搭、拆脚手架过程中，对墙体与门窗口角的保护措施： 在拆除脚手架时注意不得碰坏墙面、窗角，如果确实有局部碰损，必须乘脚手架与时修补到位。

4.2 门窗工程专项 建筑节能分项工程
4.2.1材料、设备与部品进场计划见表4.1
表4.1
名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间
门窗框
86型金属窗

窗墙面积比、传热系数、遮阳系数

2011年9月
固定铁件

2011年9月
内扇玻璃

窗墙面积比、传热系数、遮阳系数

2011年9月
发泡剂

2011年9月
硅酮密封胶

2011年9月

4.2.2施工机具见表4.2
表4.2
序号
名称
数量
主要参数
进场时间
　1
射钉枪
　10

2011年4月
　2
靠尺
　5

2011年4月
　3

4.2.3操作工艺
施工操作执行的标准：
（1） 《江苏省住宅工程质量通病防治控制标准》 。
（2） 《建筑外窗气密性能分级与其检测方法》GB7107--2002 。
（3）《金属门窗工程技术规程》DGJ32/J07-2005 。
（4）《金属门窗》苏J11-2006 。
（5）《建筑玻璃应用技术规程》JGJ113。
（6）《建筑安全玻璃管理规定》。
1、工艺流程
弹线、挂线
装门窗框
粉内窗边刷
打发泡剂
粉外侧窗边
材料进场、验收
外窗边打硅胶
窗框清理
竣工验收
玻璃内扇安装
门窗保温系统施工流程

2
2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法： 观感、用钢卷尺量实物尺寸规格、见证取样送检测中心复试 。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：人工卸货，做到轻拿轻放。堆放整体。
（3）材料的堆放排列图： 。
（4）门窗洞口建筑节能构造措施 门窗洞口外侧小面采用25厚的发泡陶瓷保温板施工。 。
（5）定位放线、放线的依据、方法、要求： 定位放线的一依据是11#--19#楼建筑施工图纸。
（6）其他： 。
3、施工操作
（1）对基层的处理要求： 施打发泡剂、硅酮密封胶前将基层清理干净，无灰尘杂质、干燥 。
（2）对材料的拌合（如粘结剂、砂浆等）要求： 。
（3）对首次施工、操作基点的要求： 对安装窗框、发泡剂、密封硅酮胶施打先做小样，并请监理工程师验收 。
（4）对冷、热桥施工的措施： 。
（5）对锚固件的锚固要求： 固定铁件符合《铝合金门窗安装操作规程》 。
（6）对现场拌材料的配制要求： 。
（7）对施工过程中质量控制的要求： 严格按照《铝合金门窗安装操作技术规程》 。
（8）施工过程中辅助措施的要求（必要时附图）： 无 。
（9）门窗洞口的节能构造措施： 门窗洞口的外侧采用保温砂浆施浆 。
（10）砌体与门窗框的连接要求： 外墙砌筑遇有门窗洞口时按照《江苏省住宅工程质量通病防治标准》要求设置钢筋混凝土加强框 。
（11）墙上留孔、洞的要求： 。
（12）堵塞孔、洞时要求： 。
（13）管线埋设对基体、电线管，埋设管线、开槽的要求： 。
（14）埋设管线后，对槽口的处理要求： 。
（15）各种设备、辅助部品的安装要求（按设备分节编写）： 。
（16）其他要求： 。
4、成品保护
（1）对有养护的构件提出养护的要求： 。
（2）材料、制品运输、装卸的要求（门窗框、内扇玻璃）： 卸货时轻拿轻放，进场统一按类别堆放在工地仓库货架上，堆放整齐有序 。
（3）施工过程中半成品(如墙体拉结筋、构造柱和圈梁钢筋以与各种预埋件，暖卫、电气管线等)保护的要求： 项目部对施工班组长、施工员进行交底要求注意事项，由班组长对现场每个操作工人进行交底注意 。
（4）墙体上的设备槽孔预留和后置要求： 无 。
（5）在后续工序施工时，对前期成品、半成品采取的保护措施： 室外落水管等产生损坏。 。
（6）对施工垃圾与时清理的措施： 每天做到工完场清 。
（7）高层建筑进料平台口周围的防污染保护措施： 11#--19#楼施工底层周围与各楼层上料跑道平台必须清理干净 。
（8）当可能遇到大风、大雨时对施工影响的措施： 。
（9）在搭、拆脚手架过程中，对墙体与门窗口角的保护措施： 在拆除脚手架时注意不得碰坏墙面、窗角，如果确实有局部碰损，必须乘脚手架与时修补到位。 。
（10）冬雨期间施工对构件、成品的保护措施： 。
（11）其他要求： 。
4.3 屋面工程专项 建筑节能分项工程
4.3.1材料、设备与部品进场计划见表4.1
表4.1
名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间
复合保温砂浆
50厚

导热系数、热传阻R

2011年8月
轻集料找坡

2011年8月
聚乙烯丙纶复合防水卷材
1.2厚，芯材0.7厚

2011年8月
细石混凝土保护层
C20

2011年8月

4.3.1施工机具见表4.2
表4.2
序号
名称
数量
主要参数
进场时间
　1
350型搅拌机
　4

2010年4月
　2
平板振动机
　2

　2010年9月
　3
塔吊
2

2010年4月
4.3.2操作工艺
施工操作执行的标准：
（1） 《江苏省住宅工程质量通病防治控制标准》 。
（2） 《民用建筑节能设计标准》JGJ26-95 。
1、工艺流程

屋面找坡
砂浆找平
防水卷材
铺保温板
砂浆找平
材料进场、验收
刚性防水施工
屋面清理
竣工验收
油膏灌缝处理
屋面保温系统施工流程

2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法： 观感、用钢卷尺量实物尺寸规格、见证取样送检测中心复试 。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：人工卸货，做到轻拿轻放。堆放整体。
（3）材料的堆放排列图： 。
（4）门窗洞口建筑节能构造措施 。
（5）定位放线、放线的依据、方法、要求： 定位放线的一依据是9#、11#楼建筑施工图纸。
（6）其他： 。
3、施工操作
（1）对基层的处理要求： 将基层清理干净，无垃圾杂质。
（2）对材料的拌合（如粘结剂、砂浆等）要求： 。
（3）对首次施工、操作基点的要求：并请监理工程师对基层验收 。
（4）对冷、热桥施工的措施： 。
（5）对锚固件的锚固要求： 。
（6）对现场拌材料的配制要求： 找平层严格按照1:2水泥砂浆。 。:
（7）对施工过程中质量控制的要求： 严格按照施工图纸做法技术要求。
（8）施工过程中辅助措施的要求（必要时附图）： 无 。
（9）门窗洞口的节能构造措施： 无 。
（10）砌体与门窗框的连接要求： 外墙砌筑遇有门窗洞口时按照《江苏省住宅工程质量通病防治标准》要求设置钢筋混凝土加强框 。
（11）墙上留孔、洞的要求： 无 。
（12）堵塞孔、洞时要求： 无 。
（13）管线埋设对基体、电线管，埋设管线、开槽的要求： 无 。
（14）埋设管线后，对槽口的处理要求： 无 。
（15）各种设备、辅助部品的安装要求（按设备分节编写）： 无 。
（16）其他要求： 无 。
4、成品保护
（1）对有养护的构件提出养护的要求：刚性防水层要求浇水养护不少于7天 。
（2）材料、制品运输、装卸的要求（门窗框、内扇玻璃）： 卸货时轻拿轻放，进场统一按类别堆放在工地仓库货架上，堆放整齐有序 。
（3）施工过程中半成品(如墙体拉结筋、构造柱和圈梁钢筋以与各种预埋件，暖卫、电气管线等)保护的要求： 项目部对施工班组长、施工员进行交底要求注意事项，由班组长对现场每个操作工人进行交底注意 。
（4）墙体上的设备槽孔预留和后置要求： 无 。
（5）在后续工序施工时，对前期成品、半成品采取的保护措施：不得对落水管等产生损坏。 。
（6）对施工垃圾与时清理的措施： 每天每个师傅施工做到工完场清 。
（7）高层建筑进料平台口周围的防污染保护措施： 11#---19#楼施工电梯底层周围与各楼层上料跑道平台必须清理干净 。
（8）当可能遇到大风、大雨时对施工影响的措施： 如遇6级以上大风塔吊停止作业。
（9）在搭、拆脚手架过程中，对墙体与门窗口角的保护措施： 无 。
（10）冬雨期间施工对构件、成品的保护措施： 无 。
（11）其他要求： 无 。

4.4配电与照明专项 建筑节能分项工程
4.3.1材料、设备与部品进场计划见表4.1
表4.1
名称
规格
数量
主要技术指标
复验项目
抽样计划
进场时间
节能荧光灯
红外感应自熄

2011年6月
高效节能灯

2011年6月

4.3.2施工机具见表4.2
表4.2
序号
名称
数量
主要参数
进场时间
　1
扶梯
　10

2011年4月
　2
外用施工电梯
　2

　2011年4月
　3
普通电工用具
2

2011年4月
4.3.3操作工艺
施工操作执行的标准：
（1） 《江苏省住宅工程质量通病防治控制标准》 。
（2） 《民用建筑节能设计标准》JGJ26-95 。
（3） 。
1、工艺流程
材料进场、灯具安装、通电试运行、竣工验收
2、准备工作
（1）材料、设备进入施工现场时，查验、检查方法： 观感、查看出厂检测报告等 。
（2）材料进入施工现场卸车、堆放时，为避免材料破损所采取的措施：人工卸货，做到轻拿轻放。堆放整体。
（3）材料的堆放排列图： 无 。
（4）门窗洞口建筑节能构造措施 无 。
（5）定位放线、放线的依据、方法、要求： 无
（6）其他： 无 。
3、施工操作
（1）对基层的处理要求： 无
（2）对材料的拌合（如粘结剂、砂浆等）要求： 无 。
（3）对首次施工、操作基点的要求：无 。
（4）对冷、热桥施工的措施： 无 。
（5）对锚固件的锚固要求： 无 。
（6）对现场拌材料的配制要求： 无
（7）对施工过程中质量控制的要求： 无
（8）施工过程中辅助措施的要求（必要时附图）： 无 。
（9）门窗洞口的节能构造措施： 无 。
（10）砌体与门窗框的连接要求： 无
（11）墙上留孔、洞的要求： 无 。
（12）堵塞孔、洞时要求： 无 。
（13）管线埋设对基体、电线管，埋设管线、开槽的要求： 无 。
（14）埋设管线后，对槽口的处理要求： 无 。
（15）各种设备、辅助部品的安装要求（按设备分节编写）： 无 。
（16）其他要求： 无 。
4、成品保护
（1）对有养护的构件提出养护的要求：无
（2）材料、制品运输、装卸的要求（灯具）： 卸货时轻拿轻放，进场统一按类别堆放在工地仓库货架上，堆放整齐有序 。
（3）施工过程中半成品(如墙体拉结筋、构造柱和圈梁钢筋以与各种预埋件，暖卫、电气管线等)保护的要求： 无 。
（4）墙体上的设备槽孔预留和后置要求： 无 。
（5）在后续工序施工时，对前期成品、半成品采取的保护措施：无 。
（6）对施工垃圾与时清理的措施： 每天每个师傅施工做到工完场清 。
（7）高层建筑进料平台口周围的防污染保护措施： 11#--19#楼底层周围与各楼层上料跑道平台必须清理干净 。
（8）当可能遇到大风、大雨时对施工影响的措施： 无
（9）在搭、拆脚手架过程中，对墙体与门窗口角的保护措施： 无 。
（10）冬雨期间施工对构件、成品的保护措施： 无 。
（11）其他要求： 无 。

4.4遮阳专项 建筑节能分项工程
1.建筑节能遮阳必须要满足遮阳系数SC的要求，即东西立面工程设计值为0.60；南立面工程设计值为0.60。
2.遮阳形式主要有：活动遮阳。
5 施工进度和劳动力计划
5.1 施工进度见表5.1
表5.1
分项工程名称
时 间
外墙保温工程
2011.4.26～2011.5.25
门窗安装工程
2011.4.15～2011.5.30
屋面工程
2011.4.1～2011.4.30
配电与照明
2011.6.1～2011.8.30

5.2 劳动力配备见表5.2

表5.2
序号
工序
人员数量
进场时间
2、
平屋面施工
30
2011.4
3、
外墙保温板施工
80
2011.4
4、
门窗工程施工
40
2011.4
5、
配电与照明节能
20
2010.6

6 质量验收要求
6.1 执行的标准
表6.1
名称
编号
年号
批准部门
《江苏省住宅工程质量通病防治控制标准》

2006年4月
江苏省建设厅
《发泡陶瓷保温板保温系统应用技术规程》
JG/T
年12月
江苏省建设厅
《外墙外保温工程技术规程》
JGJ144

6.2 检验批划分
分项工程的检验批划分如下表
表6.2
序号
节能分项工程
检验批划分
1
墙体保温节能分项工程
每500～1000平方面积划分为一个检验批，不足500平方的也划分为一个检验批。
2
门窗、幕墙节能分项工程
门窗工程按照楼层划分检验批。
3
建筑外遮阳分项工程

4
屋面节能分项工程
按照每个单体为一个检验批划分。
5
地面节能分项工程

6
采暖节能分项工程

7
通风与空调节能分项工程

8
空调与采暖系统的冷热源与管网节能分项工程

9
配电与照明节能分项工程
按照楼层划分检验批。
10
监测与控制节能分项工程

11
可再生能源分项工程

12
其它节能分项工程

6.3 主控项目
表6.3
项 目
质量要求
检查数量
检验方法
原材料、成品、半成品验收
合格

复 试
复合保温砂浆厚度
合格

钻孔、尺量检查
锚固件系统
合格

检查记录、拉拔试验
保温砂浆与基层粘结牢固
合格

拉拔试验、小锤敲击观察检查
门窗三性试验
合格

检测中心现场检测

6.4 一般项目
表6.4
项 目
一般项目与允许偏差要求
检查数量
检验方法
保温砂浆缝宽
不大于2㎜

观察、手摸、钢尺检查
保温砂浆厚度方向相邻高差
不大于4㎜

用2米靠尺和契尺检查
薄抹灰系统厚度方向的高差
不大于2㎜

用2米靠尺和契尺检查
保温施工平整度
不大于4㎜

用2米靠尺和契尺检查
基层和保温板表面的尘土、污垢、油污清理、

观察检查
窗框安装水平
2㎜

水平尺
窗框安装垂直度
2㎜

吊线锤
窗框对角线尺寸
2㎜

卷尺
6.5 系统试验与调试
（1）强度试验方法与要求： 无 。
（2）系统吹扫、清洗方法与要求： 无 。
（3）相应系统调试方法、流程与要求： 无 。
6.6 围护结构现场实体检验
（1）实体检测的内容：外墙保温锚栓强度拉拔试验、门窗三性试验 。
（2） 抽样数量： 。
（3）检测方法等委托事项：委托太仓市创新工程试验检测中心检测 。
6.7 现场热工性能检测
（1）检测内容： 外墙保温 。
（2）抽样数量： 一 组 。
（3）检测方法等委托事项： 委托太仓市工程试验检测中心检测 。
6.8 系统节能性能检测
（1）检测内容： 无 。
（2）抽样数量： 无 。
（3）检测方法等委托事项： 无 。
6.9 系统试运行
（1）系统试运行的时间： 无 。
（2）运行要求： 无 。
（3）结果评判等： 无 。
7 施工安全与环保
1、安全生产责任制: 具体已经张挂上墙 。
2、机具、安全设施和防护用品的检查措施: 相关机具设备均有检修记录、防护用品发放均有台账 。
3、施工操作中安全措施: 每个分项对施工班组已有安全技术交底 。
4、材料的防火措施: 材料堆放处挂有消防灭火器 。
5、对废浆、污水处理措施: 现场采用沉淀池处理。 。
6、其他安全与环保措施: 见现场施工安全保证体系 。
