地辐射采暖施工方案
目录
一、编制依据 (3
二、工程概况 (3
三、施工准备 (3
四、施工工艺 (8
五、质量保障措施 (12
六、成品保护 (14
七、安全注意事项 (14
八、文明施工 (15
一、编制依据
类
别
名称编号
图纸************小区16#楼建筑专业施工图纸
************小区17#楼建筑专业施工图纸
************小区18#楼建筑专业施工图纸
************小区19#楼建筑专业施工图纸
************小区SB2#楼建筑专业施工图纸

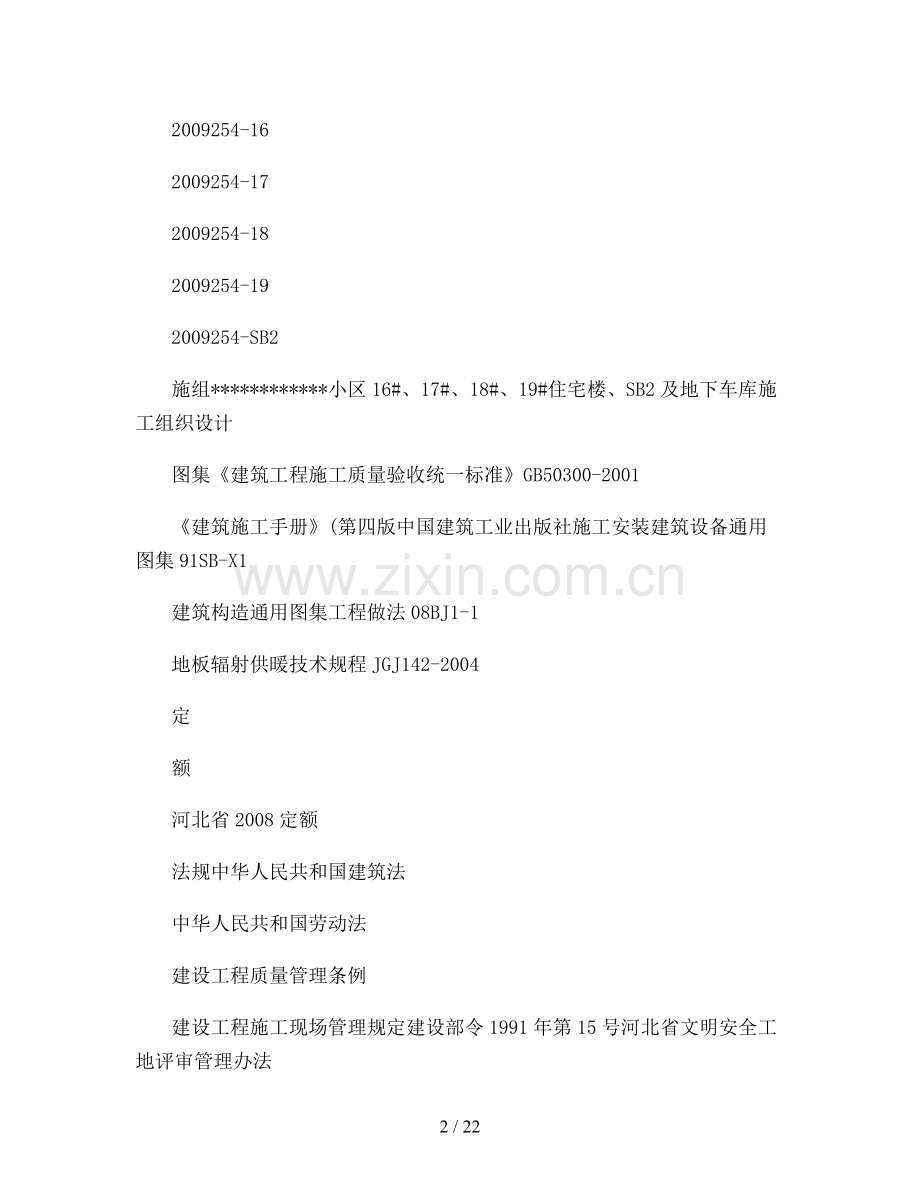

2009254-16
2009254-17
2009254-18
2009254-19
2009254-SB2
施组************小区16#、17#、18#、19#住宅楼、SB2及地下车库施工组织设计
图集《建筑工程施工质量验收统一标准》GB50300-2001
《建筑施工手册》(第四版中国建筑工业出版社施工安装建筑设备通用图集91SB-X1
建筑构造通用图集工程做法08BJ1-1
地板辐射供暖技术规程JGJ142-2004
定
额
河北省2008定额
法规中华人民共和国建筑法
中华人民共和国劳动法
建设工程质量管理条例
建设工程施工现场管理规定建设部令1991年第15号河北省文明安全工地评审管理办法
二、工程概况
序号项目内容
1 工程名称************
2 工程地址************
3 建设单位************
4 设计单位************
5 勘察单位************
6 监理单位************
7 施工单位************
8 建筑功能商品住宅楼
9 合同工期天
10 质量目标18#楼为安济杯,16#、17#、19#楼为合格
三、施工准备
3.1 地辐射采暖工艺简介
地板采暖以温度不高于60℃热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流传热方式向室内供热供暖方式。这种人性化采暖方式,以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点,日渐成为时尚、品味生活不可或缺部分。它是通过埋设在地板下混凝土层中加热盘管热水循环把地表温度加热并保持在25℃左右,通过辐射,使房间气温达到人体适宜温度。
本工程住宅部分采用低温热水地板辐射采暖,采暖系统采用双立管分户热计量系统。供回水立管安装在管井内,每户均设热量表,地埋管(管道井至户内分、集水器采用耐高温聚乙烯(PE-RT管,管径为De25*2.8,室内盘管采用De20*2.3,每户在厨房设分、集水器。分、集水器上均设有DN15自动放气。
3.2低温地板辐射采暖构造

3.3材料要求
3.3.1聚苯乙烯泡沫塑料板
项目单位指标表观密度㎏/m3 ≥20
压缩强度(即在10﹪形变下压缩应力kpa ≥100 导热系数W/m.k ≤0.041 吸水率(体积分数﹪(v∕v≤4
尺寸稳定性% ≤3
水蒸气透过系数ng∕(pa〃m〃s ≤4.5 熔结性(弯曲变形㎜≥20
氧指数% >30
级
燃烧分级B
2
3.3.2 PE—RT塑料管材
项目单位指标
管径×壁厚㎜20×2.3及25×2.8
循环压力冲击次10000
纵向回缩率% ≤3
外观白色
等级不低于4级
PE—RT塑料加热管内外表面应光滑、平整,干净,不应有可能影响产品性能明显划痕、凹陷、气泡等缺陷。塑料管公称外径、壁厚及偏差,应符合规范要求。
3.3.3 分水器、集水器、自动跑风阀:材质为全铜质制品。
分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等,分水器、集水器表观,内外表面应光洁,不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷,表面电镀连接件,色泽应均匀,镀层牢固,不得有脱镀缺陷,铜制金属连接件及管材之间连接结构形式为卡套式夹紧结构。
3.3.4 反射膜:
铝箔反射膜。
3.4技术资料要求
3.4.1地辐射采暖施工方案
熟悉图纸,充分了解图纸设计中该工程具体内容,根据设计要求、规范标准、现场实际情况编制地辐射采暖施工方案。
3.4.2 地辐射采暖技术交底
做好技术交底工作是每项工程施工前不可或缺一道程序,技术交底必须以文字书面形式为载体,表明设计要求和工程质量标准以及操作规程、工艺标准、材料供应等等。技术交底书面材料要下发到每一位施工人员。施工过程中,技术和质检部门在进行质量检验评定时,要针对技术交底内容检查落实情况,以质量验收标准作为确保施工质量基准。
3.4.3 施工材料质量文件
合格证、检验报告
3.5 机具准备
专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。
3.6 检试验要求
冷热水用耐热聚乙烯(PE-RT管材技术要求:
检验项目技术要求
纵向回缩率(%<3
液压试验无破裂,无渗漏
检验项目:(由厂家提供
外观检查;透氧率;不透光性;
规格尺寸:平均外径、壁厚、圆度
物理性能:纵向回缩率、20℃/1h、95℃/165h、95℃/1000h、
静液压试验、静液压状态下热稳定性试验;熔体质量流动速率;系统适用性;卫生性能
取样要求:同一原料、配方、工艺生产同一规格管材或管件作为一批,每批不超过90km,每批管材数量不超过1000件,如果生产7d管材仍不足90km,或不足1000件,则以7d为一批。
3.7项目组织机构及及管理人员职责和权限
序号姓名职务职责
1 苏光海项目经理负责项目全面管理工作,全面负责防水工程施工方案组织编制、审核及实施。对防水工程施工全过程进行全面动态管理。针对防水工程方案具体要求,确定项目组织机构及人、机、料、法、环有效运行,并有针对性地制定规章制度,明确有关人员职责,组织开展各项工作。
2 刘迪常务经理负责施工进度、施工质量过程控制和安全文明施工管理,负责基础设施管理,负责防水工程施工全面组织工作,组织技术人员按照施工方案要求对施工班组管理人员进行施工方案、施工技术及安全技术交底,并组织质检、安全部门对施工现场进行验收,合格后,组织开展施工。
3 徐文龙项目总工程
师
全面负责项目技术管理及质量管理里工作,全面负责
防水工程施工方案组织编制工作。负责对项目部管
理人员及施工班组作业人员进行防水工程方案技
术、安全技术交底。做好工程整体质量管理控制工
作。
4
朱涛
张海涛
项目技术员
全面负责项目技术管理,全面负责防水工程施工方案
编制工作。负责对项目部管理人员及施工班组管理
人员进行防水工程方案技术、安全技术交底。要求
技术人员将施工方案交底必须落实到人,并最终形
成文字性技术、安全交底记录。
序号姓名职务职责
5 吴超项目质量员负责质量检查和验评;全面负责项目质量管理工作,负责防水工程施工工程中质量管理、质量控制、质量监督工作,并对防水工程施工质量进行检查验收。
6 宫自成项目安全负
责人
负责施工现场安全防护及监督、场容卫生、环境保护
及保卫消防工作及相关内业资料,参及编制防水工程
施工方案中安全保证措施。对入场施工班组进行
三级安全教育。并按照防水工程施工方案中安全保
证措施和安全技术交底要求对整个施工过程进行
现场安全监督检查,做好施工现场文明施工管理工
作。发现安全隐患,提出整改意见,并落实对安全隐
患整改工作。
7 邓晓波专业负责人全面负责项目专业管理工作,参及编制卫生间防水专业施工,确保专业工程及防水工程配套施工,保质保量。
3.8作业人员计划
工种水暖工小工
人数80人40人
3.9 施工进度安排
2012年10月10日~2012年11月15日
3.10 作业条件
施工现场有水、电供应设施。
土建专业已完成墙面粉刷(不含面层,有防水房间应做完闭水试验并经过验收。
施工环境温度不低于5℃;在低于0℃环境下施工时,现场应采取升温措施。
四、施工工艺
基层处理→铺设保温层(苯板、铝箔→铺设PE-RT管→加压测试→安装集、分水器→隐蔽验收→施工细石混凝土填充层→系统试压→系统调试及运行。
4.1 基层处理
基层(20厚1:3水泥砂浆或防水保护层表面应表面平整,不得有凹凸不平,墙根应清理干净,基层无浮灰、水泥渣。
4.2 铺设保温层
在平整、干燥、无杂物地面铺设30mm厚聚苯乙烯泡沫塑料板,错缝排列铺设,相互间接合紧密,拼缝处采用塑料胶带粘结连成整体,铺设平整度达到要求。
在铺设好聚苯乙烯泡沫塑料板上,满铺铝箔薄膜,接缝处搭接宽度80㎜。
4.3 铺设加热管(设计变更

直列形(适用于卫生间回转形(适用于其它房间
4.3.1 铺设管道
3人为一个班组,一人做“跑管”工作,即以手为工具,使整盘管道沿弯曲方向打开,将管道弯曲时所出现弯曲应力释放出来,以减少盘管弯曲应力造成已铺设管道反弹、翘起。另一人为主要施工人员,负责对管道走向、长度、间距、位置,按图进行控制;第三个人为助手,负责固定管路,协助进行其他附件安装。
铺设加热管时应做到自然释放,不允许出现扭曲现象,以免管道处于非正常受力状态,影响加热管使用寿命。加热管安装施工时环境温度及弯曲半径有关,弯曲半径过小,会造成机械损伤和弯处死折。管道弯曲半径应控制在10-12D。4.3.2加热管切割
采用专用工具,切断管口应平整,及管轴线垂直,如果不符合要求会影响管道连接质量,造成渗漏或通过截面减小。
4.3.3固定加热管
加热管弯头两端应设固定卡;加热管固定点间距,直管段固定点间距宜为
0.5-0.7m,弯曲管段固定间距宜为0.2- 0.3m。
4.3.4 套管安装
管道在分、集水器附近以及局部加热管排列比较密集部位,当管间距小于
100mm 时,加热管外部加设PVC 波纹套管。加热管出地面至分、集水器下部球阀接口之间明装管段,外部加设PVC 波纹套管,套管高出地面装饰面150-200mm 。加热管出地面至分水器、集水器连接处,弯管部分不宜露出地面装饰层。
管道在穿越房间中间设置伸缩缝时,在管道外加设PVC 波纹套管,套管超出伸缩缝不小于150mm 。
4.3.5 集、分水器安装
本工程采用一体式集、分水器。
分、集水器安装前,应经过打压试验,确保分、集水器自身无渗漏。 根据图纸确定分、集水器位置,分、集水器中心距地面>300㎜,根据确定尺寸,用φ8金属膨胀螺栓进行固定,固定必须牢固。集水器及盘管相接必须用专用管件、专用卡环、专用工具进行安装。及PE —RT 塑料管接触铜质卡环表面必须镀镍。安装集、分水器时,一般将分水器安装在上,集水器安装在下,分水器安装在集水器之上。
分集水器安装示意图 排气阀
De25×2.3
De25×2.3
P E -R T D e 25×2.8
P E -R T D e 25×2.8 PVC波纹管
接管井供回水管
4.4 加压测试
经分、集水器缓慢注水,同时将管道内空气排出。
采用手动试压泵缓慢升压,升压时间不得少于15分钟。
升压至设计规定试验压力后(工作压力1.5倍,且不小于0.6MPa ,观察有无漏水现象。稳压60分钟,观察其压力下降,若压降不大于0.05MPa ,则
认为合格。
在再填充层施工过程中管道压力不得低于0.6Mpa,填充层施工后管道压力不得低于0.4Mpa。
4.5 隐蔽验收
绝热层厚度、材料物理性及铺设应符合设计要求。
加热管材料、规格及敷设间距、弯曲半径等应符合设计要求,并应可靠固定。填充层内加热管不应有接头。
伸缩缝应按设计要求敷设完毕。
加热管及分水器、集水器连接处无渗漏。
管道安装允许偏差:
序号项目条件技术要求允许偏差
1 绝热层
厚度20 -
接合无缝隙-
2 加热管安装间距按设计±10
3 加热管弯曲半径塑料管不小于6倍管外径-5
4 加热管固定间距直管不大于700mm
±10 弯管不大于300mm
4.6 施工细石混凝土填充层
地埋盘管经中间验收尤其是水压试验合格、隐蔽验收合格后,方可进行细石混凝土施工。
细石混凝土过程中应保证地暖管水压力在0.6 Mpa状态下,混凝土养护过程中应保证地暖管水压力不小于0.4 Mpa。
房间面积>30㎡(或边长>6M和盘管穿越过门洞处、及墙、柱交接处,应设置20mmX50mm聚苯乙烯泡沫塑料板。
细石混凝土采用商品混凝土,混凝土强度等级为C15,细石粒径不大于12mm。采用混凝土泵进行竖向输送,人工铺平、压实混凝土。人工找平,表面做拉毛面。混凝土面必须高于地暖管30mm。
细石混凝土施工时,必须做好成品保护,严禁踩踏、重压已铺设好管路,搞好养护工作。运送细石混凝土手推车必须在垫有板材盘管上行驶(板材上
不允许有钉子等尖锐物品,确保盘管不受任何外力尤其是锐利碰撞造成破坏。
细石混凝土施工时,环境温度不得低于5℃,浇水养护不少于7天。
4.7系统试压
4.7.1管道冲洗
管道冲洗应在分、集水器以外主供回水管道冲洗合格后,再进行室内供暖系统冲洗。管道冲洗干净后及分、集水器连接。
4.7.2 系统试压
立(干管集、分水器连接完成,混凝土填充层施工21天后,进行系统试压。
系统试压为工作压力1.5倍,且不小于0.6MPa,稳压60分钟,观察其压力下降,若压降不大于0.05 MPa,则认为合格。
在有冻结可能情况下试压时,试压完后应及时将管道内水吹干净。4.8系统调试及运行
地面供热系统未经调试,严禁运行。
系统运行调试,应在具备正常供热条件下进行,并且应有建设单位配合。
供暖系统初运行应在施工完毕第一个采暖季前完成,且应在混凝土填充层养护期满后进行。
系统供暖试运行应在现浇层施工完成至少21天后进行。初次供暖时,热水升温应平缓,供水温度应控制在比当时环境温度高10℃左右且不超过25℃,在这个温度下连续运行48小时;以后每隔24h水温升高3℃,直至达到设计供回水温度。在此温度下应对每组分、集水连接加热管逐路进行调节,直至温度均匀达到设计要求。
试热和调试合格后应由监理工程师组织施工单位等在“分项工程质量验收表”上签字。
五、质量保障措施
5.1质量目标
地面以下盘管无接头,弯曲无硬折弯曲现象,水压试验全部合格。
5.2质量保证体系
为确保工程质量目标,项目经理部建立由项目经理领导,项目副经理、总工
程师中间控制,专业质检员、技术员基层监督三级工程质量保证体系,落实质量工作责任制,编制质量计划,明确工程质量目标。
5.3质量保证措施
5.3.1建立岗位责任制及质量监督制度,明确分工。职责,落实施工质量控制责任。
5.3.2技术负责人组织好图纸自审、会审,对操作者进行技术交底,即要交待施工流程工艺要求,还要交待工程要达到质量标准要求。在技术交底同时要做好质量交底,将项目部质量目标分解到每一道工序之中。 5.3.3严格按工序质量程序进行施工,确保施工质量。
5.3.4全面推行样板制。对分项样板施工进行专项控制,监督施工全过程。分项样板施工完后,组织业主、监理进行检查,认可后方可大面积施工。
5.3.5施工过程中建立有效质量信息反馈及定期质量检查制度。项目经理部对于施工中出现问题,以质量问题整改单形式下发至班组,同时报项目总工程师、生产经理、工程部、技术部备案,并对质量问题整改单上问题进行跟踪、复检。 5.3.6做好工程质量计划、措施制定和实施工作,确定技术交底中质量标准。
专
业 质 量 检 查 员
施 工 队
负责人
工程经理
项目经理
项目总工
技 术 员
施工队 质 量 检 查 员
专 业 测 量 员
施工队
质 量 检 查 员
5.6.7贯彻执行自检、互检、交接检制度,开展“一案三工序”管理活动,及时提出存在质量问题和工序改进建议,对交付检验工程质量负责。
六、成品保护
各类塑料管、绝热材料,不得直接接触明火。
地盘管严禁攀踏、用作支或借作它用
进入施工现场人员应着软底鞋,不得穿着铁掌鞋踩踏塑料管。
除施工专用工具外,不得有其它铁器进场。
地板辐射供暖系统安装工程,不宜及其它施工作业同时交叉进行。
混凝土现浇层浇捣和养护过程中,不得进行踩踏。
在混凝土现浇层养护期满后,敷设地盘管地面,应设置明显标志,
加以妥善保护,不得在地面上运行重载荷或放置高温物体。
施工完成地板辐射供暖地面严禁大力敲打、冲击。不得在地面上开孔、剔凿或楔入任何物件。
七、安全注意事项
7.1危险源点辨识
触电、机械伤害、坠物伤人
7.1.1 触电:
7.1.1.1各用电设备接电工作,必须由电工统一操作,其他人不得私自接电。本条中涉及到各类管线移动时要严格防止将绝缘皮划破,要经常检查,一发现问题,必须立即更换。
7.1.1.2现场用电电缆全部采用五线标准电缆,用电设备接线全部采用三相五线制。
7.1.1.3搬运施工材料材料时要注意附近有无障碍物、架空电线和其它临时电气设备,防止施工材料在回转时碰撞电线或发生触电事故。
7.1.1.4 振动棒操作人员必须戴绝缘手套和穿绝缘鞋。
7.1.2机械伤害:
7.1.2.1混凝土输送泵
砼泵必须由经过培训,并取得合格证专职司机操作,司机就是整个设备负责人。要严禁非司机操作。
安全防护装置,诸如警告指示信号,格栅,防护盖等等,必须在显而易见位置,不得拆除或用它物代替。
支腿必须用机械方式或液压方式锁紧就位,泵体一定要保持水平,不平时一定要调整支腿牢来调平。
输送管道(尤其是立管安装必须牢固可靠,所有输送管道安装后不得有伸缩、扭曲等变形现象,其安装位置应使人容易接触到,并且要用螺栓栓紧。输送管沿地面铺设时要加垫墩(如道木以便于装拆管道接头。管道接头必须紧固接牢。
泵在运行期间,千万不要把手伸向换向阀、搅拌机或其它动作部位。
只有在切断电源情况下,才能进行故障排除、维修、保养工作。
输送管道不能在有压力情况下拆除。管道在拆开之前,砼必须抽回,管道应无压力存在。
完毕或因故停止工作时,一定将泵体和管道冲洗干净,要严防砼粘结,影响使用。
7.1.3坠物伤人
7.1.3.1进入施工现场人员必须按规定戴安全帽,并系下颌带。戴安全帽不系下颌带视同违章。
7.1.3.2 各施工人员,必须接受建筑施工安全生产教育,经考试合格后方可上岗作业,未经建筑施工安全生产教育或考试不合格者,严禁上岗作业。
7.1.3.3 每日上班前,班组负责人必须召集所辖全体人员,针对当天任务,结合安全技术交底内容和作业环境、设施、设备状况、本队人员技术素质、安全意识、自我保护意识以及思想状态,有针对性地进行班前安全活动提出具体注意事项,跟踪落实,并做好活动纪录。
八、文明施工
施工现场材料码放整齐,工完料净场地清。
将各项措施切实落实到班组和每个施工环节中,切实体现出我单位文明施工企业形象。
