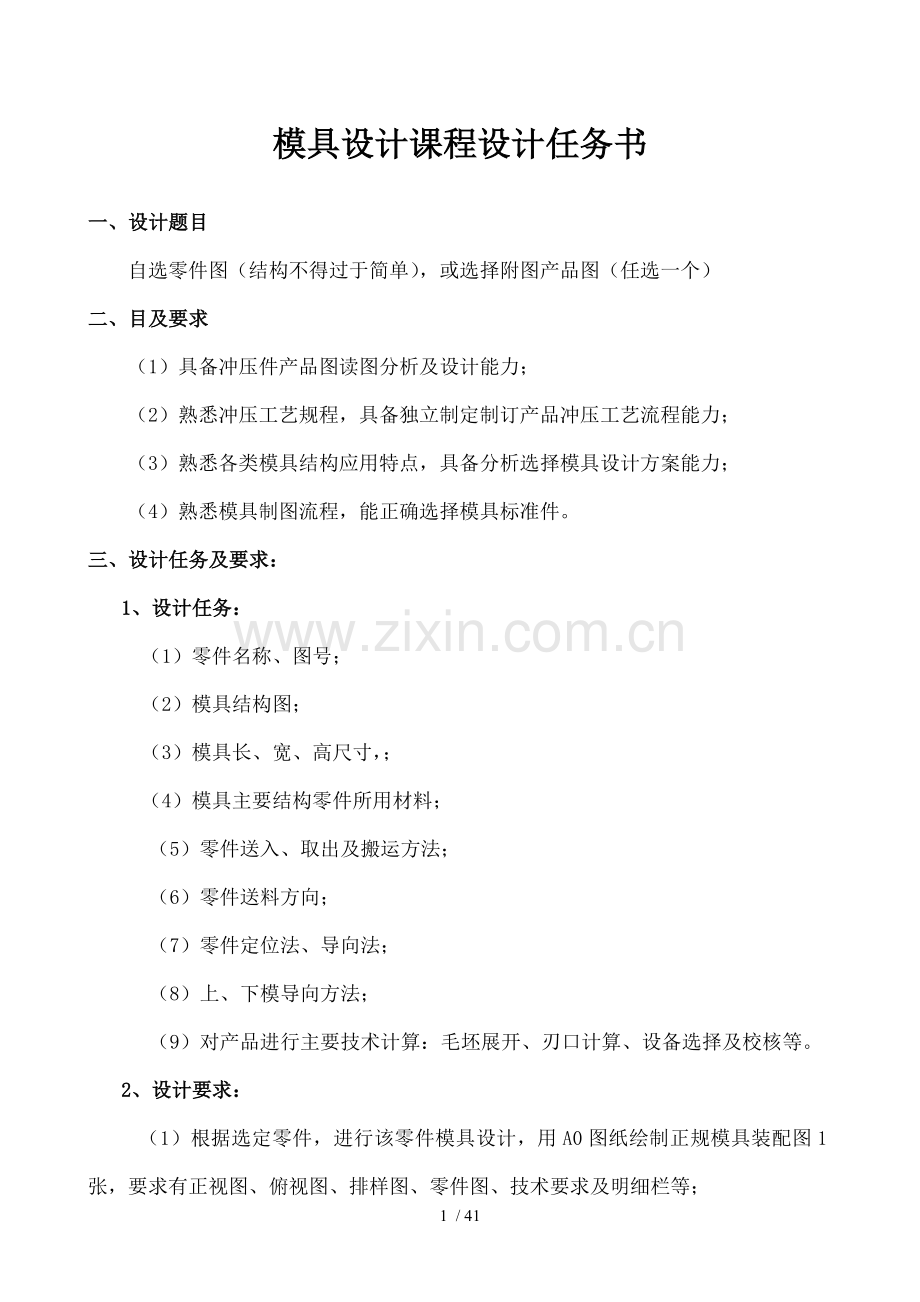

模具设计课程设计任务书
一、设计题目
自选零件图（结构不得过于简单），或选择附图产品图（任选一个）
二、目及要求
（1）具备冲压件产品图读图分析及设计能力；
（2）熟悉冲压工艺规程，具备独立制定制订产品冲压工艺流程能力；
（3）熟悉各类模具结构应用特点，具备分析选择模具设计方案能力；
（4）熟悉模具制图流程，能正确选择模具标准件。
三、设计任务及要求：
1、设计任务：
（1）零件名称、图号；
（2）模具结构图；
（3）模具长、宽、高尺寸，；
（4）模具主要结构零件所用材料；
（5）零件送入、取出及搬运方法；
（6）零件送料方向；
（7）零件定位法、导向法；
（8）上、下模导向方法；
（9）对产品进行主要技术计算：毛坯展开、刃口计算、设备选择及校核等。
2、设计要求：
（1）根据选定零件，进行该零件模具设计，用A0图纸绘制正规模具装配图1张，要求有正视图、俯视图、排样图、零件图、技术要求及明细栏等；
（2）用A2图纸绘制零件图1张；
（3）用A3图纸绘制零件图1~2张；
（4）用PRO/E或UG绘出模具零件及装配图。
（5）冲压出来零件满足图中公差和技术要求；
（6）编写设计计算说明书一份，不少于15页，且说明书中须插入模具三维实体装配图。
四、时间安排
两周
五、参考资料
[1] 冲压工艺及模具设计
[2] 冲压模具课程设计指导及范例
[3] 互换性及测量技术
[4] 机械制造技术基础
[5] 模具制造工艺

冲压零件

零件1：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图1 双脚型调整片

零件2：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图2 三角片零件
零件3：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图3 矩形调整片

零件4：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图4 鼓风机调整片

零件5：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图5 汽车气筒连接件

零件6：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图6 扇形旋转式连接件

零件7：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图7 简单五金冲裁件

零件8：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图8 E字定位片
零件9：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图9 花键调整片
零件10：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图10 正六边形垫片

零件11：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图11 心形固定架

零件12：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图12 U形连接片

零件13：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图13 阶梯形连接片

零件14：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图14 片状固定架
零件15：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图15 简单冲孔弯曲件

零件16：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图16 直线型连接件

零件17：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图17 V形连接件

零件18：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图18 带凸缘拉深件

零件19：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图19 筒形拉深件

零件20：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图20 三角片状支架
零件21：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图21机车刹车连接片

零件22：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图22 多孔连接片

零件23：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图23 多孔固定架

零件24：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图24 压力机调整片

零件25：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图25 T形连接片

零件26：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图26 L形连接片
零件27：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图27 单向拨动片

零件28：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图28 汽车油箱连接片
零件29：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图29 A字连接片

零件30：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图30 E形连接片

零件31：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图31 单面片状固定架

零件32：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图32 对称式矩形连接片

零件33：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图33 Y形连接片

零件34：
材料为Q235，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图34 Z形垫片
零件35：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图35 花形定位片

零件36：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图36 十字心片状玩具固定架

零件37：
材料为Q235，料厚t=4mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图37 带叉式开瓶器

零件38：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图38 带吊环式开瓶器

零件39：
材料为40钢，料厚t=2mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图39 简单冲孔弯曲件（厚度2mm）

零件40：
材料为Q235，料厚t=2mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图40 Y形固定架（厚度2mm）

零件41：
材料为Q235，料厚t=2mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图41单向拨动片（厚度2mm）

零件42：
材料为40钢，料厚t=2mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图42 多孔连接片（厚度2mm）
零件43：
材料为40钢，料厚t=2mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图43 双脚型调整片（厚度2mm）
零件44：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图44 普通五金冲压件

零件45：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图45 双圆头汽车连接片
零件46：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图46 方形调整片

零件47：
材料为40钢，料厚t=3mm，大批量生产，图中未注公差均为一般公差（自由公差），且取中等精度。

图47 异形调整片
