悬挑脚手架搭设专项施工方案剖析

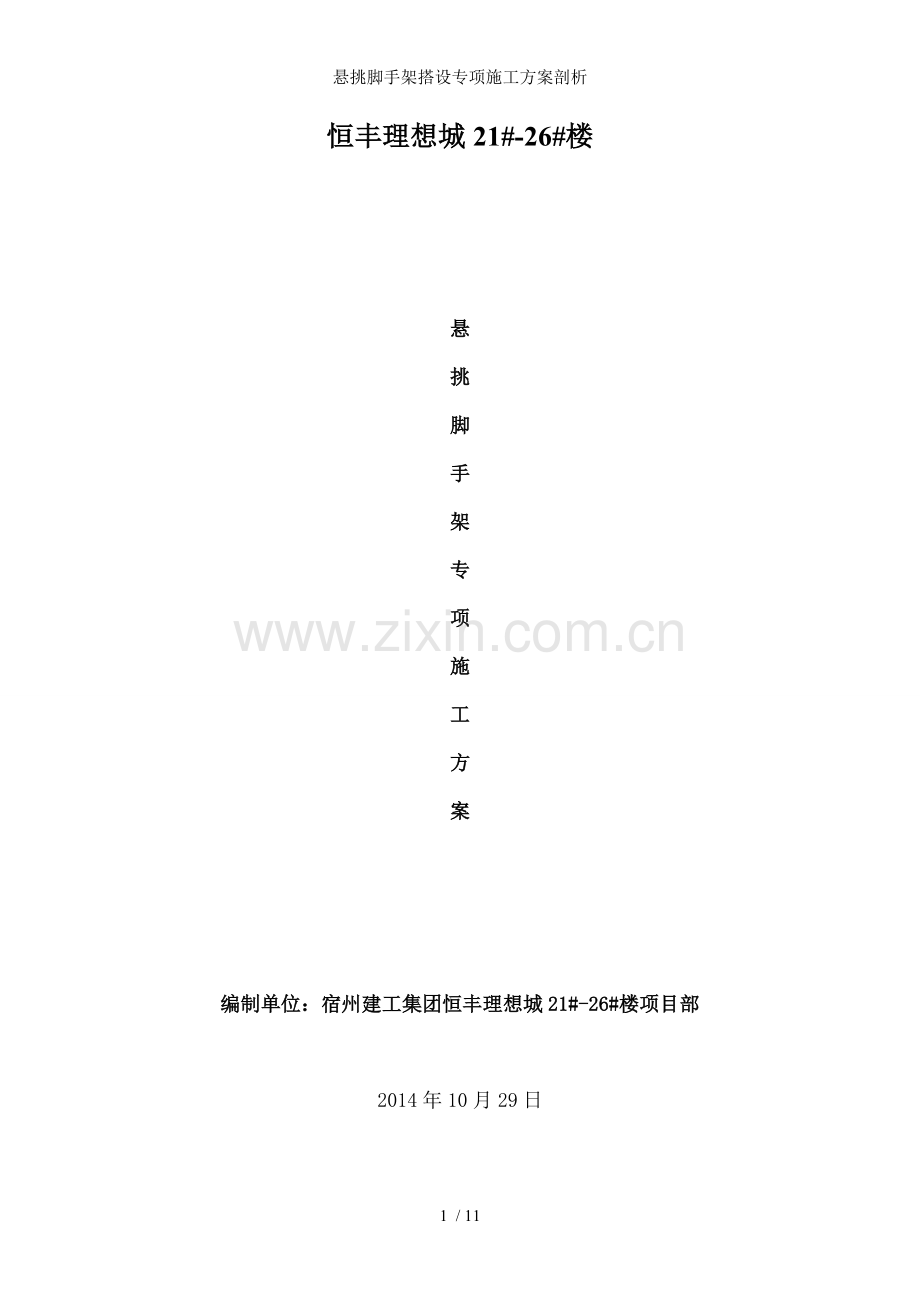

恒丰理想城21#-26#楼

悬
挑
脚
手
架
专
项
施
工
方
案

编制单位：宿州建工集团恒丰理想城21#-26#楼项目部

2014年10月29日悬挑脚手架搭设专项施工方案

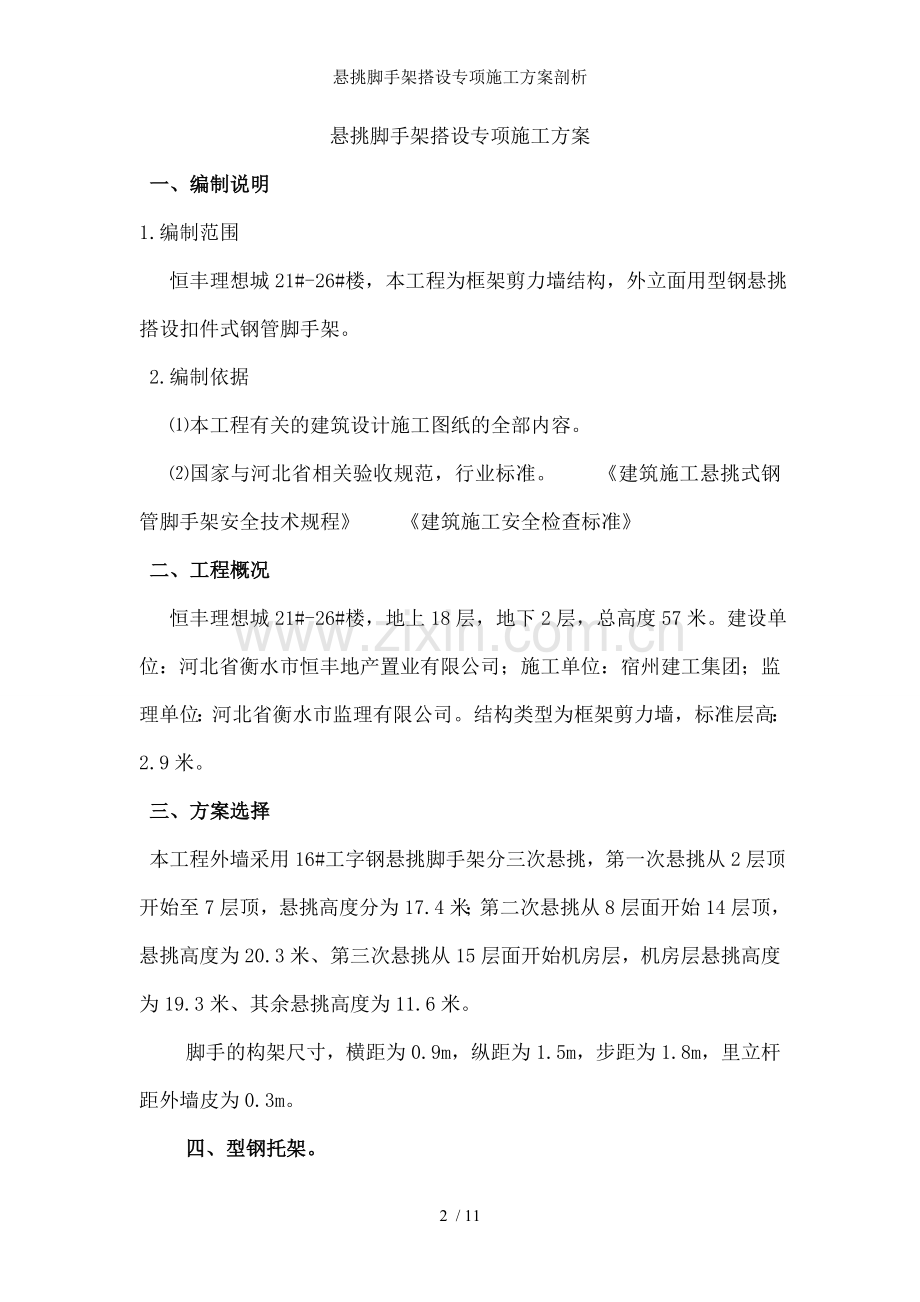

一、编制说明
1.编制范围
恒丰理想城21#-26#楼，本工程为框架剪力墙结构，外立面用型钢悬挑搭设扣件式钢管脚手架。
2.编制依据
⑴本工程有关的建筑设计施工图纸的全部内容。
⑵国家与河北省相关验收规范，行业标准。 《建筑施工悬挑式钢管脚手架安全技术规程》 《建筑施工安全检查标准》
二、工程概况
恒丰理想城21#-26#楼，地上18层，地下2层，总高度57米。建设单位：河北省衡水市恒丰地产置业有限公司；施工单位：宿州建工集团；监理单位：河北省衡水市监理有限公司。结构类型为框架剪力墙，标准层高：2.9米。
三、方案选择
本工程外墙采用16#工字钢悬挑脚手架分三次悬挑，第一次悬挑从2层顶开始至7层顶，悬挑高度分为17.4米；第二次悬挑从8层面开始14层顶，悬挑高度为20.3米、 第三次悬挑从15层面开始机房层，机房层悬挑高度为19.3米、其余悬挑高度为11.6米。
脚手的构架尺寸，横距为0.9m，纵距为1.5m，步距为1.8m，里立杆距外墙皮为0.3m。
四、型钢托架。
1、型钢托架的构造与原理。
型钢托架由16#工字钢做托架。托架端部用大于ф18.5（6×19）钢丝绳斜拉到上一楼层固定。
2.托架的布置。
型钢托架的平面布置在建筑一周沿边凸凹不大的楼层面上,属于正常部位使用，具体型钢放置部位详见悬挑脚手架型钢布置图。
五、脚手架的构造
1、立杆
立杆采用4-6m的钢管,接长除顶层顶步可采用搭接外,其余各层各步接头必须采用对接扣件连接。对接、搭接应符合下列规定。
⑴、立杆上的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,接头错开距离不宜小于500mm。
⑵、各接头中心至主节点的距离不宜大于步距的1/3;
⑶、搭接长度不应小于1m,应采取用不少于3个旋转扣件固定,端部扣件盖板的边缘至杆端距离不应小于100mm。
⑷、立杆顶端宜高出女儿墙上皮1m,高出檐口上皮1.5m。
2.纵向水平杆
⑴、纵向水平杆设置在立杆内侧,其长度不宜小于3跨。纵向水平杆接长采用对接扣件连接,交错布置,两根相邻纵向水平接头设置相互错开不小于500mm,各接头中心至最近主节点的距离不大于纵距的1/3。
⑵、纵向搭接长度不小于1m,并等间距设置不少于3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。
⑶、纵向水平杆的各主节点处采用直角扣件固定在横向水平杆上。
3.横向水平杆
横向水平杆的各个节点处必须设置并采用直扣件固定在立杆上且严禁拆除。
4.扫地杆
脚手架立杆必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200mm处的立杆上。横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
5.、脚手板
脚手片必须垂直于墙面横向铺设,满铺到位,不留空位。要求绑扎牢固,交接处平整,无空头板，悬挑层必须封闭密实，脚手板随操作层层层都必须满铺。
6.连墙件
⑴、连墙件均采用刚性连接,间距2步3跨布置，且设置在每层楼面。 ⑵、连墙件用采用钢管预埋于砼楼层梁内，或与建筑结构墙体抱墙连接，并与横向钢管用十字扣件连接，横杆与脚手立杆采用扣件牢固连接。连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点。 ⑶、采用菱形布置。（梅花式） ⑷、连墙件宜靠近主节点设置,偏离主节点的距离不应大于300mm。（5）、连墙件中的连墙杆宜呈水平设置,当不能水平设置时,与脚手架连接的一端应下斜连接,不应采用上斜连接。
7.剪刀撑
⑴、剪刀撑在外侧立面整个高×长度上连续设置,每道剪刀撑跨越立杆的根数5—7根。每道剪刀撑宽度不小于4跨。且不应小于6m,不大于9m。 ⑵、杆与地面的倾角宜在45—60度之间。 ⑶、剪刀撑斜杆的搭接长度不应少于1m,应采用不少于3个旋转扣件固定。 ⑷、剪刀撑斜杆应用旋转扣件固定在与相交的立杆,或横向水平杆的伸出端部上，旋转扣件中心线至主节点距离不宜少于150mm。
六、安全防护
1.脚手架的外侧分别在1.0m处设置防护栏杆，外侧挡脚板（杆）高度不少于180mm。
2.整个外架立面用L1.8×6m绿色阻燃型密目网安全立网全封闭。
3.每步或二步脚手架均采用水平安全网铺设封闭,操作步。
4.在型钢托架处、卸载梁处必须满铺脚手板并封闭严实。
七、架体防火
1.在架体上进行电焊气割等明火时应得到安全部门批准,并携带灭火器,下边要垫铁皮接住焊渣。
八、架体颜色
1.架体钢管采用黄色,护身栏杆采用红白相间（50—60Cm）色。
2.在型钢托架或斜架位置20cm高的警示带。
九、构件、材料质量要求：
1.脚手架采用￠48×3.0的焊接钢管,其质量应符合《普通碳素结构钢》中Q235A的规定。禁止混用不同直径的钢管。
2.钢管表面平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕,钢管上严禁打孔。
3.扣件采用锻铸铁扣件,其材质应符合《钢管脚手架扣件》（GB15831）的规定。
4.旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓进行更换处理。
5.新、旧扣件必须进行防锈与保养。
6.脚手板无发霉、腐蚀。
7.密目式安全网必须有建设主管部门认证的产品。
十、 脚手架施工工艺
1.脚手架搭设
⑴搭设工艺流程
搭设准备—锚栓预埋—托架层混凝土浇筑—型钢托梁安装—脚手架随楼层施工搭设4～5步—吊环预埋—吊环层混凝土浇筑,并达到砼强度后斜拉钢丝绳安装—继续搭设脚手架搭设标准钢管扣件脚手架—继续搭设脚手架至分段—型钢梁安装—同第一段脚手架。
2.搭设准备
⑴脚手架搭设前要熟悉施工方案严格按照方案中的各项要求与《扣件式钢管脚手架安全技术规范》。《钢结构施工与验收规范》中的有关要求逐级向脚手架搭设人员、钢结构制作人员与使用人员进行技术交低。
⑵应对钢管,扣件、脚手板、安全网、型钢、钢丝绳、预埋环等进行检查验收,不合格的材料禁止使用。
⑶严格按照设计图纸加工构配件。
⑷所有钢管、型钢均要进行防锈处理。
3.型钢托架（吊环）预埋：
⑴按照型钢托架平面布置图的定位尺寸,确保托梁固定环的位置并标识好。
⑵将环用点焊固定在梁或板的钢筋上。（绑扎牢）
⑶吊环如果预埋在板部位,楼板的配筋要加强（3￠12,L=600）。
⑷剪力墙穿越型钢。（需设木盒留洞）
4.型钢托架安装
⑴托架层混凝土浇筑完成后,即可进行安装工字钢托架。
⑵工字钢托架安装时注意型号、位置准确,保证悬挑的长度符合设计要求。
⑶托架位置确定后。用木刀契将工字钢尾部与预埋环契紧固定。
5.脚手搭设
托架安装好后,待混凝土强度达到时,即可搭脚手架。在钢丝绳拉紧之前可搭设4—5步。（阴角,凹槽部位悬挑托架伸出特长部位）,在安装时可在外侧下方的临时脚手上将钢梁架起,待钢丝绳拉紧后再拆除。
1.立杆搭设
⑴将立杆套在钢筋头上并用人扶住,使其不倒伏,与时安装纵、横扫地,使立杆稳定。
⑵脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙件以上两步。
⑶开始搭设时,应与模板满堂架临时拉接,直至连墙件安装稳定后,方可根据情况拆除,当搭至有连墙件的构造点时,在搭设完该处的立杆、纵向水平杆,横向水平杆,应立即设置连墙件。
2.纵向水平杆
⑴纵向水平杆的搭设应符合纵向水平杆的构造。
⑵在封闭型脚手架的同一步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。
⑶脚手架横向水平杆的靠墙一端至外墙装饰面的距离不得大于150mm。
3.连墙件,剪刀撑
⑴连墙件数量的设置,竖向间距为每层,横向间距为四跨。
⑵宜靠近主节点设置,偏离主节点的距离不应大于300mm。
⑶应从底层第一步纵向水平杆处开始设置。
⑷宜优先采用菱形布置,也可采用方形,矩形布置。
⑸一字型、开口型脚手架的两端必须设连墙件,连墙件的垂直距不应大于建筑物的层高,并不大于4m（2步）。
⑹采用刚性连墙件与建筑物可靠连接,可采用￠14钢筋或钢管预埋砼中,钢筋与钢管焊接配合使用的附墙连接方式。
⑺剪刀撑随脚手架搭设高度与时搭设,各底层斜杆下端均必须支撑在工字钢上。
4.扣件安装
⑴扣件规格必须与钢管外径相同。
⑵螺栓拧紧力矩不应小于40N·m，且不大于65N·m。
⑶对接扣件开口应朝上或朝内。
⑷各杆件端头伸出扣件盖板边缘的长度不应小于100mm`
十一、第二部超高30公分架体
1、斜拉钢丝绳安装
⑴鸡心环要在吊环预埋、焊接之前安装,以避免安装钢丝绳时困难。
⑵斜拉钢丝绳安装时,先将上段用3个钢丝卡子固定,然后将下段钢丝绳饶过鸡心环用紧丝钳夹紧,（手拉葫芦拉紧）安装钢丝绳卡子,收紧紧丝钳,待钢丝绳紧后,拧紧绳卡固定。
2、连墙件加固
（1）在原方案基础上隔层增加连墙件。
（2）连墙件必须与结构墙体水平连接。
（3）连墙件按每4米间距布置，以保证架体稳固。
十二、 层间网搭设
1、 确定层间网位置
（1) 第一步安装在3-4层之间，第二部安装在11-12层之间。
（2) 搭设层角架，墙体四大角布置完毕后，东西墙居中布置一道，南北墙平分布置两道。
（3) 角架必须保证从结构墙面外挑6米
2、 钢丝绳安装
1、 准确计算钢丝绳内外长度。
2、 先围绕结构墙体挂好第一道钢丝绳，在拉设抱角架外钢丝绳，第一道钢丝绳必须与结构墙体连接牢固，第二道钢丝绳通长拉好后使用紧线器拉紧钢丝绳至结构墙面加固，每道角架交接处必须使用钢丝绳卡分段加固。
3、 水平安全兜网挂设，先按每段距离确定需要多少安全网，操作人员到角架上组装安全网并保证每道安全网连接到位后，在拉至结构墙体钢丝绳上连接牢固。
4、 水平兜网安装完成后上面满铺密目安全网，取保层间网有效防护。
十三、安全管理 人员要求
1.脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。
2.搭设脚手架人员必须戴安全帽、安全带，穿防滑鞋等。 搭设阶段
1.脚手架的构配件质量必须按照规范第3.1.1—3.4.1条规定要求进行检验,合格后方准使用。
2.脚手架搭设应按下列阶段进行质量检查,发现问题应与时校正。
⑴基础完工后与脚手架搭设前；
⑵操作层上施加荷载前；
⑶每搭设完10m的高度后； ⑷达到设计高度后。
3.脚手架的搭设质量必须符合规范标准,经检查与验收后,（履行签字交接手续）方能投入使用。
