屋面工程施工方案(改)

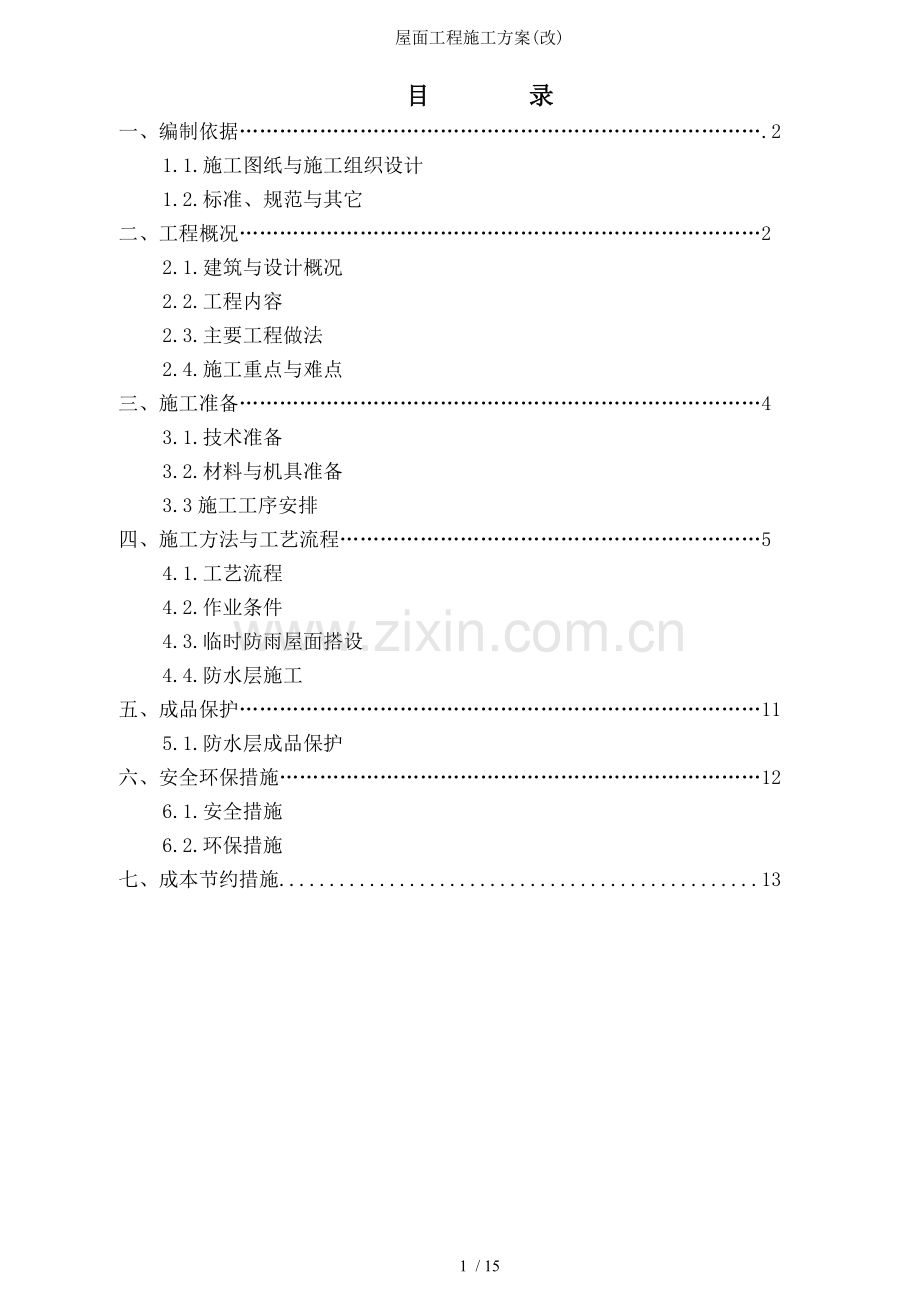

目 录
一、编制依据…………………………………………………………………….2
1.1.施工图纸与施工组织设计
1.2.标准、规范与其它
二、工程概况……………………………………………………………………2
2.1.建筑与设计概况
2.2.工程内容
2.3.主要工程做法
2.4.施工重点与难点
三、施工准备……………………………………………………………………4
3.1.技术准备
3.2.材料与机具准备
3.3施工工序安排
四、施工方法与工艺流程………………………………………………………5
4.1.工艺流程
4.2.作业条件
4.3.临时防雨屋面搭设
4.4.防水层施工
五、成品保护……………………………………………………………………11
5.1.防水层成品保护
六、安全环保措施………………………………………………………………12
6.1.安全措施
6.2.环保措施
七、成本节约措施................................................13

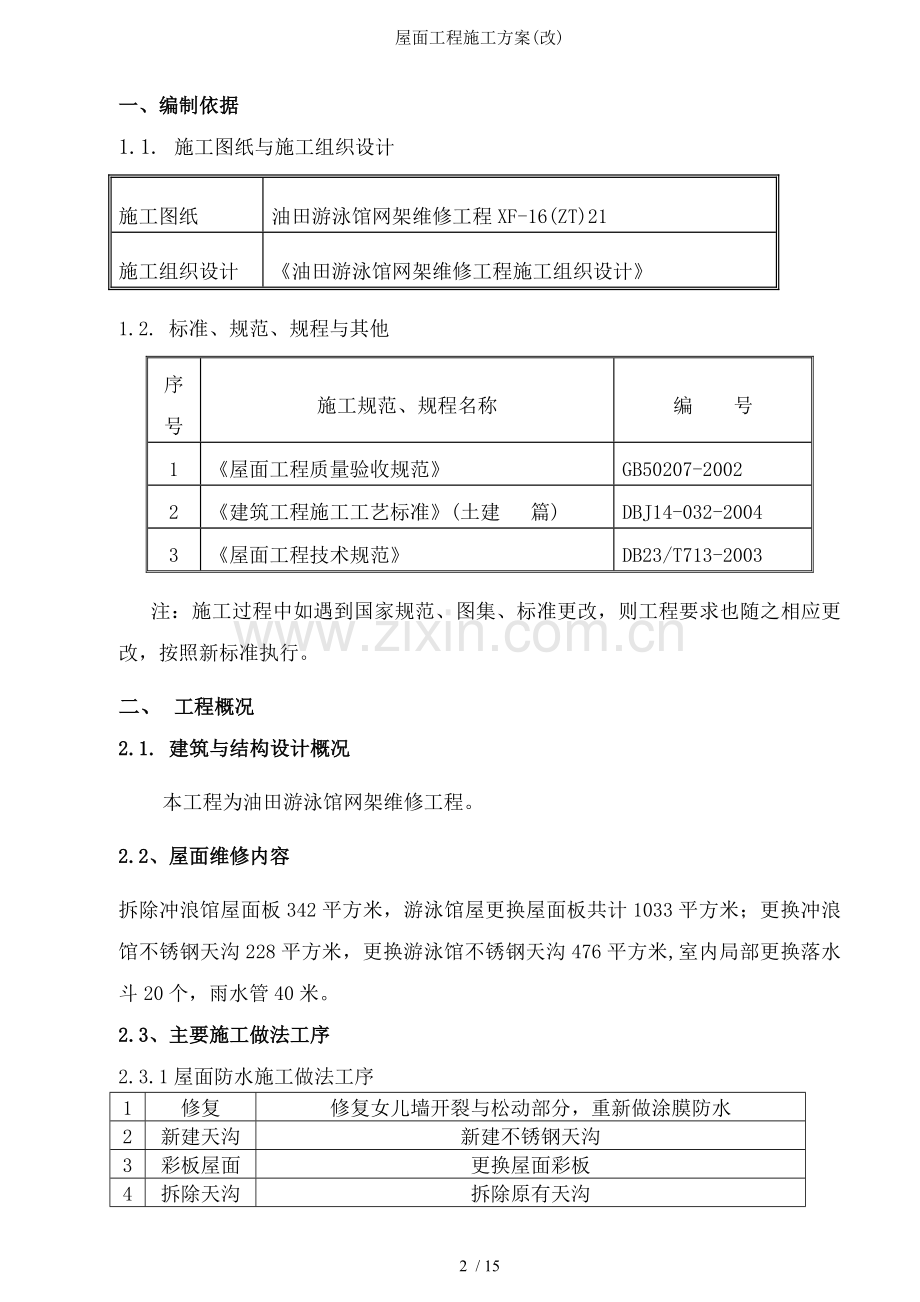

一、编制依据
1.1. 施工图纸与施工组织设计
施工图纸
油田游泳馆网架维修工程XF-16(ZT)21
施工组织设计
《油田游泳馆网架维修工程施工组织设计》
1.2. 标准、规范、规程与其他
序号
施工规范、规程名称
编 号
1
《屋面工程质量验收规范》
GB50207-2002
2
《建筑工程施工工艺标准》(土建 篇)
DBJ14-032-2004
3
《屋面工程技术规范》
DB23/T713-2003
注：施工过程中如遇到国家规范、图集、标准更改，则工程要求也随之相应更改，按照新标准执行。
二、 工程概况
2.1. 建筑与结构设计概况
本工程为油田游泳馆网架维修工程。
2.2、屋面维修内容
拆除冲浪馆屋面板342平方米，游泳馆屋更换屋面板共计1033平方米；更换冲浪馆不锈钢天沟228平方米，更换游泳馆不锈钢天沟476平方米,室内局部更换落水斗20个，雨水管40米。
2.3、主要施工做法工序
2.3.1屋面防水施工做法工序
1
修复
修复女儿墙开裂与松动部分，重新做涂膜防水
2
新建天沟
新建不锈钢天沟
3
彩板屋面
更换屋面彩板
4
拆除天沟
拆除原有天沟
5
拆除
拆除部分屋面彩板
6
准备
室内电子配件，覆盖遮挡，电源切断
7
防雨
铺设临时防雨布
2.4.施工要点
2.4.1、本工程于2016年10月15日开工至2017年6月30日竣工，2016年12月15日停工至2016年3月1日复工。屋面工程的施工将横跨整个雨季，在屋面彩板拆除维修过程中为保证室内贵重设施不被损坏，屋面的临时防雨措施将是整个施工过程中的重中之重。首先设专人收听天气预报，了解一周的天气情况。做好防雨工作。
2.4.2、拆除屋面后，防雨措施的落实和一次性防雨，很难达到理想的防雨，考虑二次防雨，在防雨棚内加盖塑料篷布一道，并做好一切措施工作。
2.4.3、现场配备100T汽车吊一辆，所用材料均采用100T汽车吊垂直运输，拆楼板、屋面彩板等均按工序采用100T吊车垂直运输。产生垃圾全部用5t翻斗车运至垃圾场。
三、 施工准备
3.1.技术准备
3.1.1技术人员应对设计图纸进行认真的审核，明确各部位的节点做法，如发现图纸中有不明确事项，在施工前向设计人员提出，由设计人员进行确定。
3.1.2根据工程的特点、质量要求、工期要求、现场要求等，制定出详细的屋面工程施工方案，进行合理的施工安排，确保质量、进度、安全、成本、现场等各项指标的顺利实现。
3.1.3施工前向施工队进行详细的交底，使其明确各部位的施工做法、操作工艺、施工要求等。
3.2.材料与机具准备
一 、现场配备100T汽车吊一辆，所用新建材料均采用100T汽车吊垂直运输,拆除楼板与屋面彩板采用100T汽车吊垂直运输。
二 、 在正式开始施工前完成施工材料的招投标工作，并由项目部与其签订合同，确保各种人员、机具、材料按时、按量、按质进行供应。在开始施工前，技术室向供应方提供一份材料需求计划表，明确各期间的供应数量和供应要求等。
3.3 施工顺序安排
根据施工现场情况，先拆除天沟部分在拆除屋面板，新建屋面板安装天沟。
3.3.2人员、时间安排
5.2.1组织机构
组 长：吕艳军
副组长：王学录 杜凯
组 员：刘尊平 冮鹏飞 于清铁 宗苏涛
3.3.3 人员分工
吕艳军
各施工队伍的进场安排，现场管理等协议的签定；施工队伍的进场教育和现场的安全教育。
王学录
现场技术总负责，施工方案的编制，技术指导以与与其它专业之间的技术配合，施工质量控制。
杜凯
现场进度、人员安排，各施工队伍之间调度协调，技术交底的编制，现场技术指导。
刘尊平
根据技术交底的要求对现场的施工进行质量检查、监督，相关质量资料的收集整理，负责向监理报验，针对现场的质量问题与时下发质量问题整改通知，并跟踪督促、检查，根据技术要求，对进场需要进行复试的材料委托试验室进行检验，并负责相关资料的收集整理，现场安全负责与相关内业资料和动火证的发放检查。
冮鹏飞
根据技术要求，对现场的找坡标高进行控制
于清铁
根据屋面工程的进度计划，进行现场工作的安排、协调和现场文明施工管理。
宗苏涛
组织相关材料的进场，钢管等周转材料的进退场。
3.3.3.1屋面防水施工队伍：负责防水施工以与蓄水试验。

3.3.4施工工期计划：
屋面施工根据实体施工进度进行，屋面施工材料必须提前一周进场，其余各种材料按施工进度分别进场，屋面施工计划于外墙防护架搭设完成后开始施工，即3月15日开始进行施工，做好临时防水屋面后先拆除天沟后拆除屋面。
四、 主要施工方法与工艺
4.1工艺流程
施工准备→拆除原有冲浪馆部分天沟、防水层、屋面板→拆除原有游泳馆部分天沟、防水层、屋面板→新建冲浪管屋面彩板→新建冲浪管屋面彩板→冲浪馆、游泳馆天沟施工→冲浪馆、游泳馆防水层施工→冲浪馆、游泳馆蓄水试验
4.2作业条件
5.2.1屋面施工前，屋面防雨措施施工完毕。
5.2.2提前对进场的各种材料进行复试完毕并合格。
5.2.3所有材料垂直运输均采用25t汽车吊车运输。产生垃圾全部用5t翻斗车运至垃圾场。
4.3临时防水屋面措施
4.3.1 临时防水屋面设计
本着实用、安全、经济的原则设计，根据本工程特点，为保证室内原有电子仪器不被损坏，故采用双层防雨措施，即在屋面上铺设临时防水塑料布，再用雨布覆盖。
4.3.2 材料与要求：
塑料布、防雨帆布：军用防雨帆布。
4.3.3 施工工艺
4.3.3.1支撑搭设
屋面上部安装内墙防雨支撑，采用2根Ø16膨胀螺栓，用10mm厚100×200mm钢板固定在墙体上，上侧架设Ø48脚手杆，长度为3米，见图1。外部架设外墙防雨支撑，采用6根Ø20 L=200mm膨胀螺栓固定在外墙面，将Ø65×3.5 L=1800mm钢管满焊至10mm厚钢板上，上侧用10mm 100×200mm厚钢板连接在Ø48脚手架杆上，连接采用Ø14 U型卡扣，立管沿屋面女儿墙全长布置，间距@2.5m见图2。

4.3.3.2防雨蓬桁架施工
内外支撑安装完毕后，采用Φ48壁厚3.5mm脚手架杆搭设屋面桁架，见图3，内支撑设置于屋面最高处。

4.3.3.3加固措施
桁架搭设完毕后，采用4.5×13米军用防水帆布进行覆盖，每幅帆布搭接尺寸0.6-1.0米，并在搭接处起高100mm，以防止返水。帆布用登山绳连接加固，边缘可设置镀锌钢板固定。如需屋面拆除施工，可增加边缘防坠落措施，见图4。

图4 临时防坠落措施
4.3.3.4其他事项
利用防雨帆布与内外支撑制作简易架蓬，施工时进行收起，遇到雨天时进行展开防雨，并用沙袋与尼龙绳进行吊坠牢固简易架蓬，达到抗风效果，简易架蓬施工方便，利于与时收放。
4.3.3.5主要材料一览表
材料名称
单位
数量
材质要求
备注
军用防水帆布
m2
6534
合格

聚乙烯塑料薄膜
m2
6534
合格

膨胀螺栓
个
2444
合格

D48*3.5钢管
m
3800
合格

10mm钢板
m2
130
合格

D65*3.5钢管
m
1800
合格

岩棉被
m3
27
合格

50mm木板
m2
413
合格

4.4、防水层施工
4.4.1材料要求
4.4.1.1所使用的防水材料必须有出厂合格证与相关部门颁发的防水材料使用认证书，材料必须符合设计要求，材料进场后必须按规定进行现场取样复试，复试合格后方准使用。
4.4.1.2卷材：三元乙丙防水卷材，卷材的各项性能与外观质量应符合以下要求：
三元乙丙防水卷材物理性能

三元乙丙防水卷材外观质量
项 目
质 量 要 求
孔洞、缺边、裂口
不允许
边缘不整齐
不超过10mm
胎体露白、未浸透
不允许
纤维布材料粒度、颜色
均匀
每卷卷材的接头
不超过1处，较短的一段不应小于1000mm，接头处应加长150mm
4.4.1.3材料的贮存、保管：卷材应贮存在阴凉通风的室内，避免雨淋、日晒和受潮，严禁接近火源，贮存环境温度不得高于45摄氏度，应直立堆放，堆放高度不超过两层，并不得倾斜或横压，避免与化学介质与有机溶剂等有害物接触。
4.4.2作业条件
4.4.2.1防水卷材合格证、检验报告、复试报告齐全，材料现场见证取样送检合格。现场管理人员和操作人员持证上岗，施工人员操作时要穿工作服，软底鞋并带手套。
4.4.2.2施工前对施工队伍进行技术、安全等交底。
4.4.2.3防水卷材和配套材料均为易燃材料，集中存放，有专人管理，并准备好干粉灭火器，严防火灾发生。
4.4.2.4屋面女儿墙、烟风道出屋面与水箱间外墙作好泛水，阴阳角处抹成半径50mm的圆弧形。
4.4.3施工工艺
4.4.3.1工艺流程：
基层清理→基层含水率检测→铺贴阴阳角附加层→弹基准线→做样板→
卷材敷设→蓄水试验
4.4.3.2基层清理：仔细将基层表面的垃圾、尘土等清除干净，潮湿的地方可采用喷灯局部喷烤，但喷烤时间不宜过长，防止爆裂、起砂。
4.4.3.3基层含水率检测：剪一块1m²的卷材平铺于基层表面，静置3-4小时，然后揭开卷材观察其下方基层面与防水卷材，如未见水印，即可铺设防水层。
4.4.3.4铺贴附加层：屋面女儿墙、排风道出屋面、阴阳角部位加铺一层同质卷材附加层，将卷材裁成相应的形状进行热熔满贴，宽度500mm，附加层施工必须粘贴牢固。水落斗周围与屋面交接处，应做密封处理，并加铺两层附加层，附加层深入水落斗的深度不得小于100mm。
4.4.3.5确定铺贴方向、弹基准线：弹线由排水较集中的部位开始，遵照由低到高、先平面后立面的顺序弹基准线。
4.4.3.6做样板：在大面积铺贴施工前，施工队要按照技术要求与细部做法做100m2样板，经项目验收合格后，进行大面积施工。
4.4.3.7卷材铺设：卷材施工时应先做好节点、附加层和屋面排水比较集中等部位的处理，然后从流水坡度的下坡开始由低处向高处铺贴，顺着流水方向，并使卷材的长向和流水坡向垂直，铺贴时先平面后立面。铺贴平面立面相接茬的卷材，由下向上进行，使卷材紧贴阴阳角，不得有皱折和空鼓等现象。
4.4.3.8卷材搭接：相邻卷材的短边搭接不小于80mm，长边搭接不小于80mm。
4.4.3.9卷材起始端粘贴：采用满粘法。将卷材置于起始端位置，对好长短方向搭接缝，滚展卷材1000mm左右，掀开已展开的部分，开启喷灯点火，喷灯头与卷材保持50-100mm距离，与基层呈30°-45°角，同时加热卷材底面热熔胶面和基层，至热熔胶面出现黑色光泽、发亮至稍有微泡出现，慢慢放下平铺于基层，然后排气辊压使卷材与基层粘结牢固。
4.4.3.10滚铺：卷材起始端铺贴完成后即可进行大面积滚铺。持火人位于卷材滚铺的前方，按上述方法同时加热卷材和基层，加热范围为整个卷材面，加热程度要均匀。推滚卷材的人蹲在已铺好的卷材起始端上面，等卷材充分加热后缓缓推压卷材，并随时注意卷材的平整顺直和搭接宽度。其后紧跟一人用棉纱团等从中间向两边抹压卷材，赶出气泡，并用刮刀将溢出的热熔胶刮压接边缝。找平层分格逢处应空铺，空铺宽度为100mm。
4.4.3.11卷材末端收头：接缝处用喷灯热熔卷材边缘，待表面熔化后随即用小铁抹子将边缝封好，再用喷灯均匀细致地将边缝烤一遍保证接头密封，以免翘边，立面卷材的收头应按附图要求在女儿墙规定高度处收头，收头处用金属压条钉严，钉子间距500mm，并用密封材料封严。
4.4.3.12防水层蓄水试验：蓄水试验前，对排水管道进行检查，确保无漏水隐患和对楼内的成品造成破坏；防水施工完毕后经隐蔽工程验收后进行24小时蓄水试验，蓄水高度距防水层最高点3mm。
4.4.4质量要求
4.4.4.1.主控项目
1、三元乙丙防水卷材的规格、性能必须符合规范要求，有合格的出厂证明、检验报告等。
2、卷材防水层与其转角处、落水口、烟风道、泛水等细部做法，必须符合设计要求和施工验收规范的规定。
3、防水层严禁有破损和渗漏现象发生。
5.4.4.2.一般项目
1、卷材防水层的基层洁净、平整，无空鼓、松动、起砂和脱皮现象；基层阴阳角成弧形或钝角。
2、卷材防水层的搭接缝粘接牢固，密封严密，不得有损伤、皱折、翘边和鼓泡等缺陷。
3、卷材防水层的保护层与防水层粘结牢固，结合紧密，厚度均匀一致。
4、防水卷材铺贴附加层的宽度符合规范要求；分层的接头搭接宽度符合规范的规定，接头嵌填牢固。
5、卷材搭接宽度的允许误差为-10mm。
4.4.5防水施工注意事项
5.4.5.1卷材铺贴应平整顺直，搭接尺寸准确，不得扭曲、皱折。
5.4.5.2热熔法施工时，不得过分加热或烧穿卷材。卷材表面热熔后立即滚铺卷材，滚铺时应排除卷材下面的空气，使之平展，并应辊压粘结牢固。卷材接缝部位必须溢出热熔的改性沥青。
5.4.5.3防水施工过程中如遇雨天，禁止施工，并准备大面积塑料布将防水施工成品进行遮挡，避免淋雨、受潮；雨后要将基层凉晒三至四天，并进行基层含水率试验，符合要求后方能继续进行防水层施工。
4.4.6质量组织机构
成立工地文明施工委员会：
组 长：吕艳军
副组长：王学录
组 员：张少翼、杜凯、何鑫
五、 成品保护
5.1防水层的成品保护
1.刚涂刷好的防水底胶层，应与时采取保护措施，严禁上人；
2.突出地面管根、地漏、排水口，阴阳角等处和周边防水层不得碰损，部件不得变位；
3.防水施工过程中，未固化前不得上人走动，以免破坏防水层，造成渗漏的隐患；
4.防水施工过程中，应注意保护有关门口、墙面等部位，防止污染成品
六、 安全、环保措施
6.1安全要求
1、 防水施工所有的材料均属易燃物，贮存、运输过程必须严禁烟火，在现场施工时，设专人看护，发现火情，立即报警。现场喷灯，专人使用，不能随意点火。现场必须配备相应的消防器材。
2、 施工人员必须穿软底鞋，不得穿硬底鞋或带钉子的鞋进入施工现场，并应配备相应的保护用品，带好安全帽。
3、 所有洞口临边防护按安全交底执行。
4、 施工人员必须戴好安全带与安全帽。
5、 施工机械安全管理：施工电梯的地基安装和使用要符合使用规定，并有验收手续，经检验合格后，方可使用，使用中，定期进行检测。电梯安全装置必须齐全、灵敏、可靠，执行额定重量人员。
6、 临时用电安全防护管理：临时用电必须按规范的要求，依据施工组织设计（方案）执行，建立必要的档案资料。
7、 消防安全管理措施：严格工地使用明火审批手续，需要运用明火的当天可提出申请。
6.2环保要求
1. 水泥一律在库房内封闭保存，领用的少量水泥在使用时要注意节约，避免造成扬尘污染和浪费；
2. 水泥在从库房运送到搅拌机的过程中，要尽量减少洒落；对少量的洒落灰要与时清理，并用编制袋集中收集起来重复利用；
3. 砂浆搅拌机使用完毕后要与时清理，避免在下次使用中造成不必要的机械损耗和噪声的增加；
4. 已拌好的混凝土，在运送过程中要避免遗漏，对少量遗漏的混凝土要与时清理；
5. 操作人员在施工时应佩带口罩、手套，防止有害气体的吸入。
6. 在施工过程中，做好人工通风工作，防止发生中毒事故。
7. 安全员在施工现场巡回检查，如发现火情、中毒等意外事件，与时处理。
8. 雨、雾、大气湿度过大与六级以上大风天气不宜施工。
9. 施工现场配备消防设备。
10. 施工现场应清除易燃物与易燃材料，消防道路应保证畅通。
11. 施工使用的易燃物与易燃材料应存放于指定地点，并有防护措施与专人看管。
12. 喷灯、喷枪与易燃品等，下班后必须放入有人管理的指定仓库。
13. 施工完毕后剩余的材料容器与少量废料严禁随意丢弃、倾倒，与时回收处理，以免造成污染。
6.3安全组织机构
成立工地文明施工委员会：
组 长：吕艳军
副组长：王学录
组 员：张少翼、杜凯、何鑫
七、 成本节约措施
1、杜绝使用不合格材料，减少返工浪费就已经对成本节约做到了重要保证；其次是要把好质量控制的最后一关，做到每道工序验收不合格不能进行下道工序施工，确保不出现不合格品。
2、现场执行限额领料制度，节约有奖，超耗有罚的办法，按材料造价的5％进行奖罚。
文明施工，节约用水、用电。
3、加强管理，做到不返工、不浪费、不丢失。

15 / 15

油田游泳馆网架维修工程

屋面维修专项施工方案

编制人;

审核人：

大庆油田建设集团油建公司第五工程部

日期：
