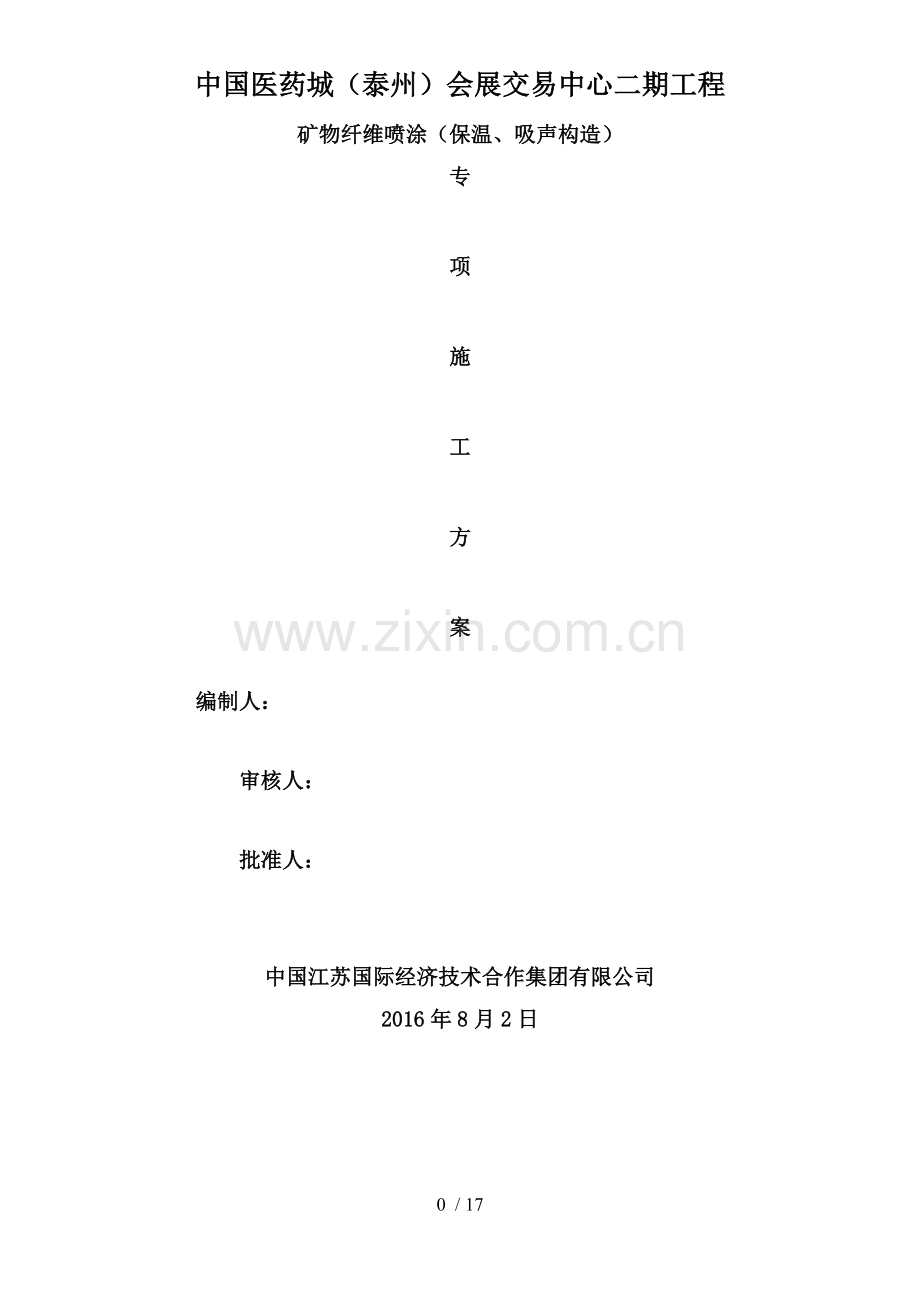

外墙保温矿物纤维喷涂施工方案.doc

中国医药城（泰州）会展交易中心二期工程
矿物纤维喷涂（保温、吸声构造）
专

项

施

工

方

案

编制人：

审核人：

批准人：

中国江苏国际经济技术合作集团有限公司
2016年8月2日

14 / 17

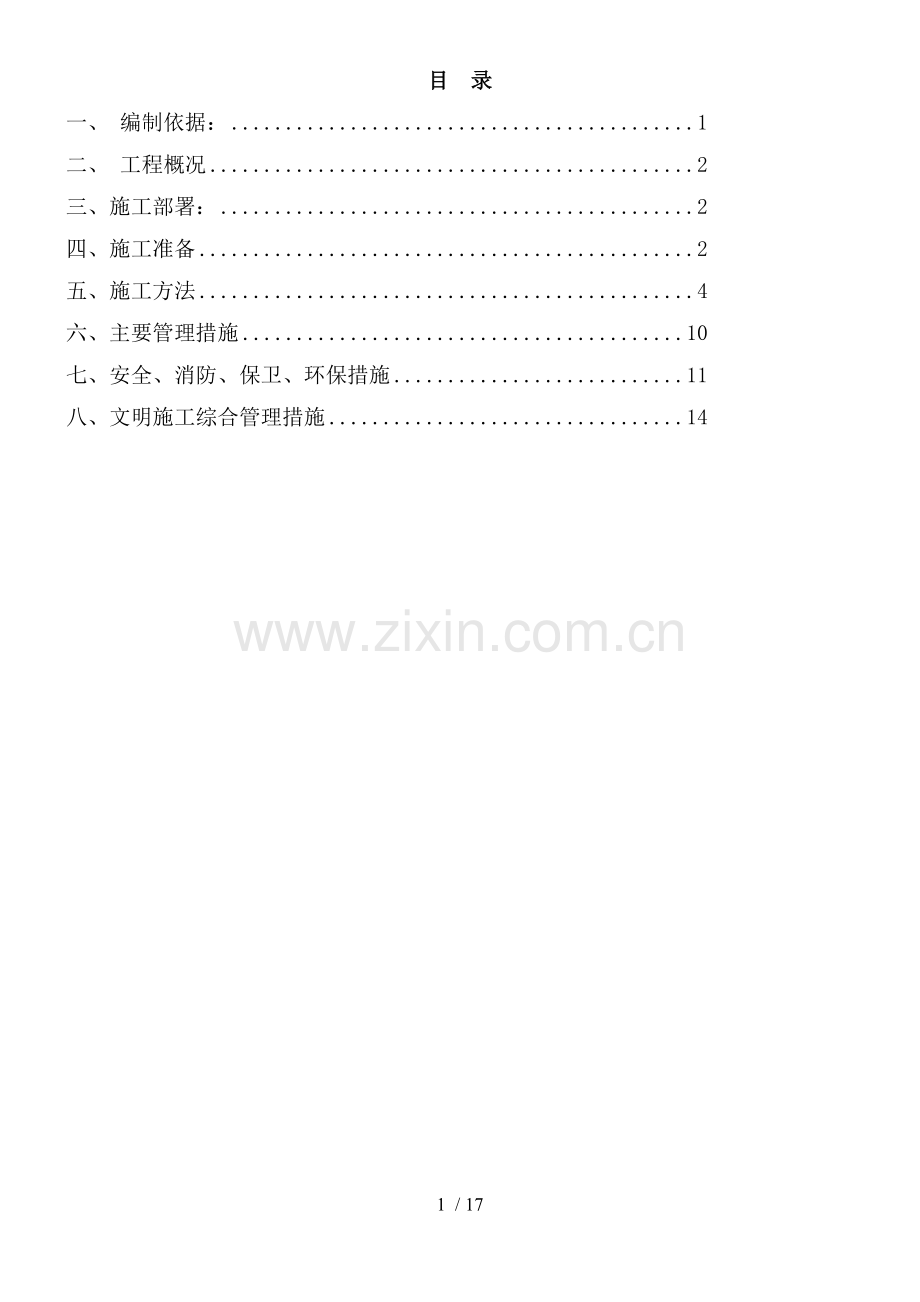

目 录
一、 编制依据： 1
二、 工程概况 2
三、施工部署： 2
四、施工准备 2
五、施工方法 4
六、主要管理措施 10
七、安全、消防、保卫、环保措施 11
八、文明施工综合管理措施 14

一、 编制依据：
1、施工图纸：餐饮中心、展览中心、会议中心施工图纸、图纸会审记录；
2、主要法规
类别
名 称
编 号
国 家
《中华人民共和国建筑法》
1997年中华人民共和国主席令第91号
《建筑项目环境保护管理条例》
1998年国务院令第253号
《建设工程施工现场管理规定》
建设部令第15号
《建设工程质量管理条例》
中华人民共和国国务院令第279号
3、规范、标准
1）国家标准、地方标准
准 号
名 称
GB 50189-2005
《公共建筑节能设计标准》
GB/T 26746-2011
《矿物棉喷涂绝热层》
B50300-2001
《程施工质量验收统一标准》
GB50210-2001
《饰装修工程施工质量验收规范》
DGJ32/J96-2010
《江苏省公共建筑节能设计标准》
11CJ30
《矿物纤维喷涂保温、吸声构造》
2）行业标准
标 准 号
名 称
JGJ130-2011
《建筑施工扣件式钢管脚手架安全技术规范》
JGJ46-2005
《施工现场临时用电安全技术规范》
JGJ59-2011
《建筑施工安全检查标准》
JGJ80-2011
《建筑施工高处作业安全技术规范》
二、 工程概况
本工程为中国医药城（泰州）会展交易中心二期餐饮中心、会议中心、展览中心无机纤维喷涂保温工程，根据业主及实际保温设计需要，在外墙外侧及设备机房吸声构造进行纤维棉喷涂，喷涂面积约15000㎡（按实际展开施工面积），喷涂厚度为50mm。注：外墙外侧表层做防水处理。
三、施工部署：
1、项目部组建：
根据施工具体情况，公司成立“中国医药城（泰州）会展交易中心二期无机纤维喷涂保温施工专业班组”。
2、工期计划
本工程工期跟进幕墙施工进度，编制月施工进度计划，确保本工程施工总工期。
四、施工准备
1、开工前准备工作：
本工程工期要求紧，为了保证工期和质量，在开工前我方提前进场，充分作好以下准备工作：
1）图纸会审及现场勘察：
（1）接到施工图、洽商等文件后，技术负责人立即组织有关人员进行图纸会审及现场勘察，
（2）取得各项有关的技术资料、规范、规程、标准等，参加设计交底；
（3）及建设、设计、总包、监理单位办理好有关洽商。
（4）组织好施工工序，工程进度安排等工作；
（5）了解现场施工条件、作业环境、基层情况，施工难度，需采取那些施工措施和方案；
2）编制施工方案：
制定各分项工程技术措施，编制关键工序作业指导书，编制暂时用电、架子等施工方案，并做好技术交底工作。

3）临建搭设：
安置好现场办公人员及工人的住宿和生活，现场办公生活用水电，落实施工用水源、电源，按照用电规范由专职电工进行接电，使用标准的用点设备和设施，不私接乱接用电设备、电器和照明设施等；使用工地统一安排的施工用水口，并按照用水规范进行架设管线，不私自使用消防用水,由于施工周期短，须提前备货，多台机器多个班组同时操作以确保工期；
4）施工作业段防护围挡准备：
成品保护和环境保护方面也是本工程中应重点注意的事项，本方案中采用了可靠的遮挡和防护措施加以解决；（详见五大项中成品保护专项）
5）脚手架操作平台：
本工程由总包提供外墙脚手架，脚手架需符合《建筑施工扣件式钢管脚手架安全技术规范》。
2、施工人员配备计划表：
序号
名 称
人数
备 注
1
项目经理
1
负责工程全面管理
2
安 全 员
1
现场施工安全管理
3
电 工
1
施工现场用电管理、维修
4
技术工人
12
材料配制、喷涂、表面整形
5
普 工
4
成品保护、现场清理、材料配送、环境保护等
说 明：以上工程管理人员可进行兼职担任，施工人员可根据施工实际进度进行增减调配。
3、主要设备投放计划表：
序 号
设 备 名 称
单 位
数 量
备 注
1
纤维喷涂机
套
4
可依据实际施工量和工程进度随时进行调配。
2
胶泵
台
4
3
喷 枪
把
4
4
配料罐
罐
4
5
各种配电、辅助机具
件
若干
4、材料供应计划及准备
本保温纤维喷涂工程主要消耗如下材料：喷涂厚度为50mm，喷涂面积暂按15000m2计算。
1）F-16S矿物纤维棉，约3300包；
2）喷涂配套专用粘结剂约330桶；
3）进场材料按相关规范要求取样检测复试合格后使用。材料参数详见建筑图节能篇说明设计值。
五、施工方法
1、喷涂前的准备
1）喷涂基体表面处理
（1）纤维喷涂施工应在喷涂基体表面安装的其他各类吊挂件、开口、打孔和拉铆安装后进行，针求避免安装吊挂件时破坏喷涂层；
（2）对基体表面进行检查，如发现有油污，应进行清洗；
（3）对检测出的松动部件情况呈报总包，要求在喷涂施工前修复合格。
2）喷涂施工准备
（1）及图纸核对校验，确定纤维喷涂部位和非喷涂部位；
（2）安置喷涂机械、调验喷涂主机，保持运转稳定均匀；
（3）调验喷涂胶泵，保持压力稳定均匀，联合调试主机和液泵系统，并进行局部试喷。
（4）施工区域拉设施工境界线，尤其对高空作业区域的材料吊装口重点布置围拦设施，严禁吊卸区域下方人员穿行；
（5）已完成的喷涂层成品，要求环境湿度≤80%，喷涂的基层不得有漏雨、漏水、冷凝水侵入及因防水原因引起的其他液态水侵入等。
2）气候条件
（1）施工环境温度和喷涂基层温度应不低于4℃，施工环境内的风力不大于3级，空气相对湿度宜小于85%的条件下才可以正常施工；
（2）当施工温度不能满足要求时，必须持续提供干燥热源进行加温，以提高环境温度，同时，应对建筑结构基层进行保温防冻保护，避免加热后的热量通过基层散失，使未干燥的喷涂层上产生冻结。加热防冻措施应保持到喷涂层完全干燥后为止。
（3）外墙施工尽量避开雨季和冬季施工。
2、总体工艺流程
喷涂基面处理 厚度标尺设置 基底预喷（专用界面剂） 喷涂施工 整形 表面喷涂胶液 清理 挂网抹抗裂砂浆（用于涂料墙面） 产品保护
1）基底预喷：喷涂棉和粘接剂混合喷涂之前，应使用已配好的喷涂粘接剂预喷基面；
2）喷涂施工：按要求一次喷涂到预定厚度；如厚度不能满足，则须进行补喷。
3）整形：用特制的压板或辊筒对已喷涂好的纤维棉层进行整形；应压至设计厚度(可使用特制钉板或针尺测量厚度)，并使表面平整。
4）清理：现场回弹料清理；防护遮挡材料拆除；作业面成品擦拭清理。
3、喷涂施工工艺
1）调整工作风压和给料装置，使纤维棉输出率适宜；
2）保证纤维棉给料均匀，搅拌速度应均匀稳定；
3）调节好水和胶量，按规范比例进行配比，比例为胶：水=1:10；
4）喷涂角度应保持在60度～90度之间，以便获得较大的压实力和最小的回弹，喷嘴应在循环形范围内做迂回直线连续移动，以保证喷涂均匀连续；
5）正确掌握喷涂顺序:角隅处及檩条背面不应出现空洞或疏松,该部分应先喷涂或人工填塞；
6）及时清除被喷面上的空洞或疏松，以便修补喷涂；
7）每次结束喷涂工作，须认真清洗喷嘴；
8）喷涂后的部位平整，即在纤维固化前用压板进行压平整形处理；
9）喷涂后的绝热纤维喷涂层应保持良好的通风、干燥维护，固化72小时后可进行修整、装饰等其他工序；
10）对喷涂后的施工现场应及时清理，将回弹料装袋清除现场。
4、本工程施工工艺及节点要求
本工程有矿物纤维喷涂主要部位：金属幕墙装饰面、涂料装饰墙面、外挑架空层顶棚等。具体做法:墙体抹灰面喷涂45厚矿物纤维层（燃烧等级A级）；外挂钢丝网及结构牢固连接，（外墙有镶贴饰面要求的必须按其厚度机械固定膨胀保温钉，保温钉间距600梅花型错开设置）；刷界面剂一道；抹8厚聚合物抗裂砂浆（压入耐碱玻纤网格布两层）；饰面层。根据图纸及11CJ30图集要求详细施工节点参照以下示意图:

1）底面接触室外空气的架空或外挑楼板需做保温，见下图：

2） 女儿墙部位保温构造：

3） 金属幕墙保温构造:

4) 局部设备房间吸声构造：

5、施工期的防雨措施
（1）一般短时间小雨，无须采取防雨措施；
（2）当施工顺序为从上往下，及外墙装饰保材料护基本同步时，也无须采取防雨措施；非雨季施工一般情况无需考虑防雨措施；
（3）当施工顺序为从上往下，加上施工期为雨季时，如果雨量较大时或者较长时间下小雨时，应采取防雨措施，方法如下；
A)施工时及石材分项施工保持基本同步，喷涂层及外墙装饰材料高度差宜控制在2～3米内，不得超过5米；明确有雨时不得超过2米。
B)防雨措施如右图所示，采用塑料薄膜遮挡，上下边用防水胶布粘贴，第一层上下向粘贴，间距300mm,每二层通长压着塑料薄膜边粘贴。遇窗户洞口时，塑料薄膜向里翻到墙内侧，内侧用胶布可靠拉住。

6、成品保护措施
1）成品保护制度
（1）在工程各阶段，设专职成品保护人员，随时进行现场巡视检查，保护施工成品和设施，处理各种违章和破坏行为；
（2）本专业在施工时，如需碰动其它专业的成品时，必须以书面形式上报项目经理部，经项目经理部协调并同意后，该专业派人协助施工，施工完毕后恢复原来状态；
（3）项目部在制定计划时，应统筹各专业要求，科学合理编制，防止工序颠倒和不合理交叉施工，避免返工、交叉污染等现象发生。
2）成品保护措施
本产品因喷涂施工中有少量纤维棉回弹，为防止对其它成品、装饰面层、房间中的机械设备、管道等有污染，必须采取保护措施；（注：回弹纤维棉为环保型材料，粘附于其它构件、在48小时内进行清扫或用湿布擦试干净后，即可恢复物件原样，不会对构件产生任何污染和留下痕迹，）
（1）对于地面上的设备，装饰地面，其它成品等可用彩条布遮挡保护；
（2）对于墙面装饰品，小型挂件等可用彩条布自上而下垂挂于墙面遮挡保护；
5、质量标准
1）喷涂表面感观整体均匀，各区域表面覆盖方式基本一致；
2）喷涂表面外观纹理自然均匀，异形部位喷涂层形状应及基底形状基本相同；
3）当喷涂层完全干燥固化后，喷涂层不应产生明显脱落、分层、变形、开裂和飘洒现象。
4）依据各部位喷涂厚度规定，采用针刺进行厚度检验，随机抽检部位每平方米均匀分布检测3～5处；重点部位检测5～8外；最终平均厚度不允许有负偏差。
5）喷涂施工、整形、补喷、修整并检验合格后，进行回弹料和修补部位以及地面清洁处理，完工现场整洁；
7）依据第五项“施工方法”的规定进行施工，并进行施工质量和自检的书面记录，由施工负责人和质量检验员签字；
8）质量验收，由工程监理单位和甲、乙等共三方联合分项或分部竣工验收，并由三方联合出具相应的验收记录和验收报告，由各级验收人员和负责人签字存档。
六、主要管理措施
1、质量保障措施
1）认真熟悉图纸，正确贯彻按图施工的原则，认真做好图纸会审记录，做好技术资料编制工作；
2）认真做好对各施工班组的技术交底，应填写相应表格记录备案；
3）进场后应先试喷工程样板，及时请总包、监理及业主等相关单位主管人员进行样板工程认可及验收；填写样板验收资料备案；
4）控制好喷涂层的密度，应使其偏差控制在既定密度的10%以内；可通过对材料用量的实时监控加以控制及调整；
5）控制好喷涂层的厚度，达到施工规范及施工验收要求；
6）严格要求喷涂层的表观状态，并达到施工规范及施工验收标准；
7）质量管理目标：全部工程验收合格，不出现整体返工情况
8）加强对原材料使用、配比和管理工作，回弹材料不准用于二次喷涂使用；
9）建立操作岗位制，主要工艺实行专人专管，严格按工艺施工；
10）加强质量监督检查工作，对喷涂施工质量开展自检、互检、联合检验工作，加强隐蔽工程检验；
2、施工进度保障措施
1）全面掌握工程施工总体进度计划和部署，认真做好施工进度计划；
2）每日进行当天施工进度总结和次日施工进度安排，并由现场施工管理人员对各施工环节逐一监督，及时反映施工工作情况；
3）加强对原材料和施工设备的现场配套管理工作，确保施工进度顺畅；
4）建立现场用电、设备维护的专职岗位制，实行专人专管，并制定突发事件紧急预案，为施工进度按时完成提供可靠保障；
5）每日班后召开施工日志和进度计划小结会，及时及总包单位或其他交叉施工单位协调和沟通，提早解决可能延误工期的问题，确保施工周期按时或提前完成。
七、安全、消防、保卫、环保措施
1、安全生产措施
1)认真贯彻“安全第一,预防为主”的方针,明确安全生产责任制。
2)施工现场严禁违章作业，施工中出现的安全隐患限期整改，整改达到符合检查要求后再进行作业。
3)特种作业人员必须持证上岗，并必须定期进行体格检查。
4)严禁酒后上岗作业，现场严禁吸烟，严禁穿拖鞋和光背作业。
5)进入施工现场必须戴好合格的安全帽，系紧下颚带，锁好带扣。
6)登高（2米以上）作业时必须系合格的安全帽，系挂牢固，高挂低用；
7)高空作业必须按有关规定搭设合格的安全网，。
8)进场前要检查施工区四口及临边设防，不合格或有隐患时，应即时整改或向总包方安全部门上报。（注：四口指：楼梯口、电梯井口、预留洞口、通道口；临边指：未设防护的基坑边、阳台边、挑檐边、脚手架平台边、通道边等）
9) 禁止私自拆改防护设备；作业必需临时拆除或变动安全防护设施时，必须经施工负责人同意，并采取相应的可靠加固措施，作业后应立即恢复。
10)高空作业时衣作要轻便，禁止穿硬底鞋和带钉易滑鞋，应穿防滑鞋；应把手头工具放在工具袋内，
11)作业时要确保作业点上方有无危险，作好防护措施并设专人监护，严禁上下交叉作业。
12)施工中对高空作业的安全技术设施，如发现有缺陷和隐患时，必须及时解决；危及人身安全的，必须停止作业。
13)施工作业场所所有可能坠落的物件，应一律先行撤除或加以固定。高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。作业中的走道、通道板和登高用具，应随时清扫干净；拆卸下的物件及余料和废料均应及时清理运走，不得随意乱置或向下丢弃。传递物件禁止抛掷。
14)室外遇有恶劣气候（如风力在五级以上），影响安全施工时，禁止高空作业
15)建筑登高作业（架子工），必须经专业安全技术培训，考试合格，持特种作业操作证上岗作业。
16)架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适合于登高作业的，不得从事登高架设作业。
17)搭设脚手架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。
18)室内脚手架临边处设两道防护栏杆和一道挡脚板，操作层应满铺脚手板，架高4m以上，必须搭设安全网。
19)用电须专业电工操作，使用三级配电箱时，要摆放在便于操作，防雨，防砸位置。
20)禁止带电操作，需要拉闸操作和维修时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路。
21)接线时，先将开关断电，验电无误再接，拆除时先断后拆，禁止带负荷接线操作。
22)作业时认真执行操作规程，杜绝违章作业和野蛮施工，施工现场禁止追逐打闹。
23)禁止操作及自己无关的机械设备。
24)动用明火必须向总包单位申请动火证。
25)料场码放严格按照要求分类码放，要有标识；做好防雨防水工作，防止原材料受潮。
26)喷涂材料堆放处应远离火源，材料堆放处上方或水平直线距离10米内不得有焊接和易产生火花的作业，如果无法避免，则应采取防火措施。
27)施工场地应有良好的通风条件，如在通风条件不好的场地施工时必须安装通风设备方能施工。
28)进入喷涂作业现场需戴上防护口罩。
29)冬季施工取暧尽量使用暖气，注意防煤气中毒。
30)夏季高温条件下的作业场所，要采取措施，搞好通风和降温，要及时供应合乎卫生要求的茶水、清凉含盐饮料，绿豆汤等，及时职工发放防暑降温的急救药品和劳动保护用口
31)施工前,技术负责人应编制有针对性的安全技术交底,并向施工作业人员进行交底,履行签认手续,并经常检查执行情况,纠正违章。
32)遵守总包的有关规章制度；
33)施工现场严格管理，工程垃圾定点堆放；
34)注意施工噪音的影响，必要时调整施工时间及程序。
35)注意施工现场的成品保护。
36)加强工人的劳动纪律教育。
37)施工人员统一着装，配戴出入证。
38)除施工现场及过往通道，工程所属施工人员非特别许可严禁进入其它非施工地域。
39)喷涂施工过程中，所有进入现场的人员应带口罩，不益裸露身体，如不慎有喷涂材料散落在身上，及时用洁净水清洗。
2、消防、保卫、环保措施
1）由安全员负责消防、保卫、环保工作，安全员应经过培训后方可上岗；
2）对施工人员，在进场前进行法规法律教育，树立守法意识；
3）及总包保卫部门办理工作人员临时出入证；
4）施工现场设材料保管员，以保证工程材料、设备、施工机械的齐全性，发现可疑人员及时清出现场；
5）遵守总包的有关规章制度。
6）施工现场设一个临时消火栓，消火栓附近有明显标志，消火栓周围不得堆放材料，道路畅通；
7）施工现场配备足够的消防器材；
8）施工现场严禁吸烟，各种临时用火必须向主管部门领取用火证，并配有专人看火；
9）施工现场有消防制度方案，有计划进行检查，有记录和整改措施。
10）施工现场严格管理，工程垃圾定点堆放；
11）施工现场保证工完场清；
12）工具、材料的摆放须按施工总平面图布置的位置堆放、码放整齐；
13）注意施工噪音的影响，必要时调整施工时间及程序。
八、文明施工综合管理措施
1、注意施工现场的成品保护。
2、加强工人的劳动纪律教育。
3、施工人员统一着装，配戴出入证。
4、除施工现场及过往通道，工程所属施工人员非特别许可严禁进入其它非施工地域。
