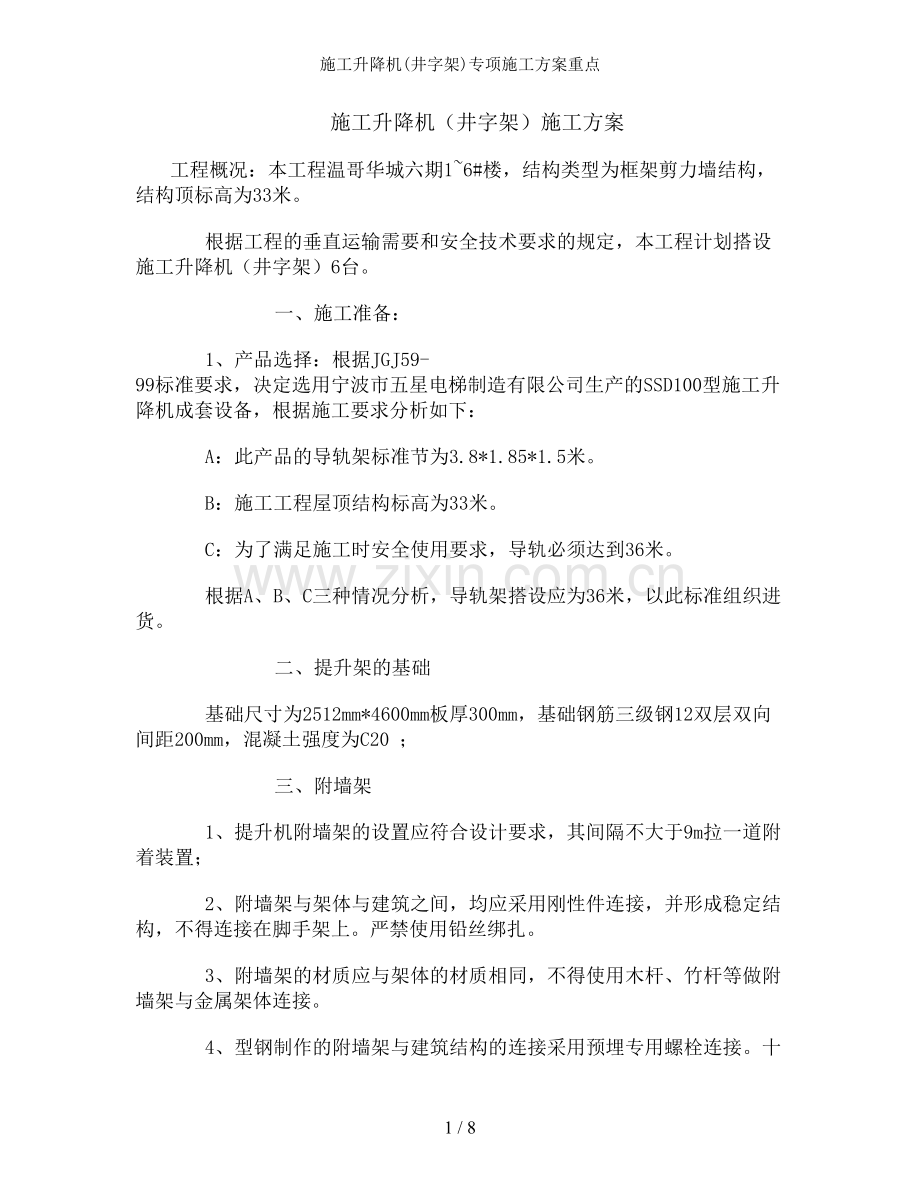

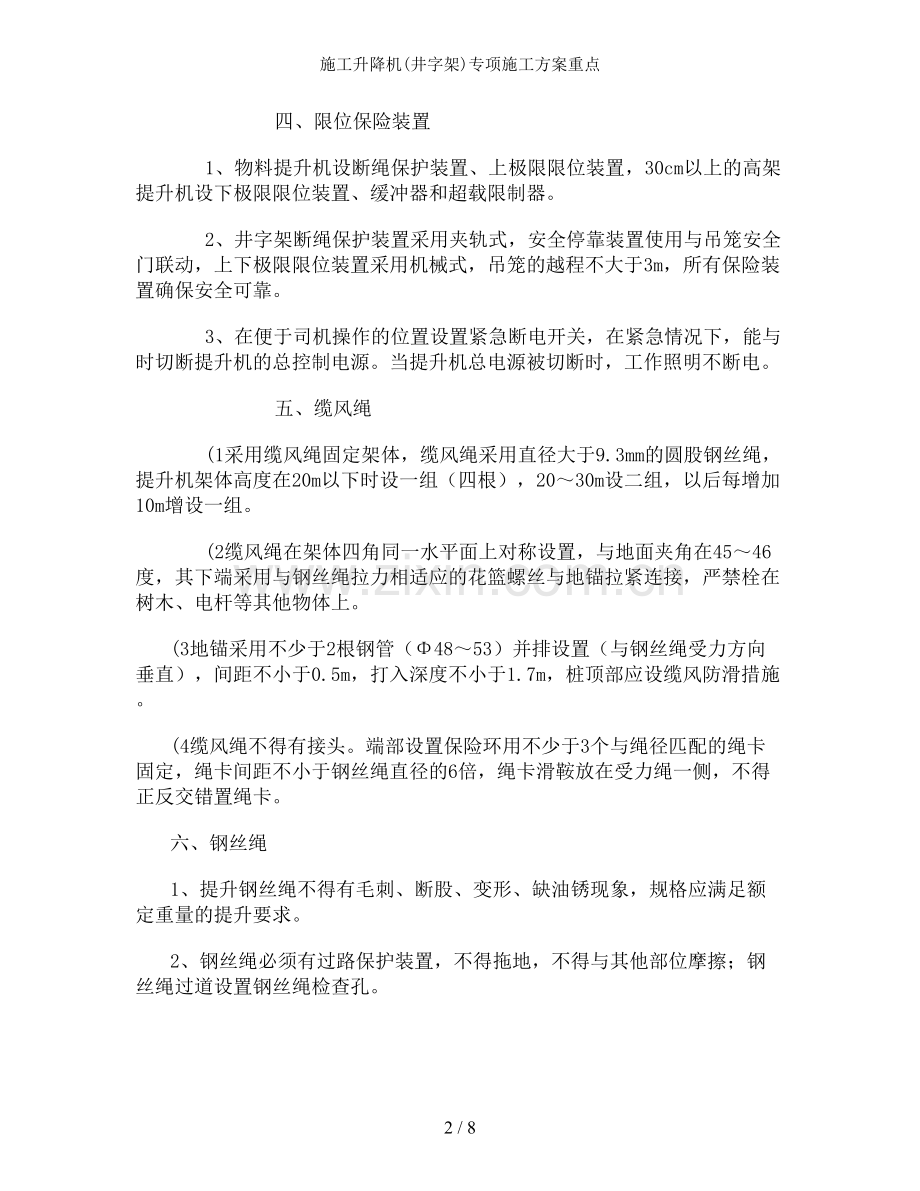

施工升降机(井字架)专项施工方案重点 施工升降机(井字架)施工方案 工程概况:本工程温哥华城六期1~6#楼,结构类型为框架剪力墙结构,结构顶标高为33米。 根据工程的垂直运输需要和安全技术要求的规定,本工程计划搭设施工升降机(井字架)6台。 一、施工准备: 1、产品选择:根据JGJ59-99标准要求,决定选用宁波市五星电梯制造有限公司生产的SSD100型施工升降机成套设备,根据施工要求分析如下: A:此产品的导轨架标准节为3.8*1.85*1.5米。 B:施工工程屋顶结构标高为33米。 C:为了满足施工时安全使用要求,导轨必须达到36米。 根据A、B、C三种情况分析,导轨架搭设应为36米,以此标准组织进货。 二、提升架的基础 基础尺寸为2512mm*4600mm板厚300mm,基础钢筋三级钢12双层双向间距200mm,混凝土强度为C20 ; 三、附墙架 1、提升机附墙架的设置应符合设计要求,其间隔不大于9m拉一道附着装置; 2、附墙架与架体与建筑之间,均应采用刚性件连接,并形成稳定结构,不得连接在脚手架上。严禁使用铅丝绑扎。 3、附墙架的材质应与架体的材质相同,不得使用木杆、竹杆等做附墙架与金属架体连接。 4、型钢制作的附墙架与建筑结构的连接采用预埋专用螺栓连接。十 四、限位保险装置 1、物料提升机设断绳保护装置、上极限限位装置,30cm以上的高架提升机设下极限限位装置、缓冲器和超载限制器。 2、井字架断绳保护装置采用夹轨式,安全停靠装置使用与吊笼安全门联动,上下极限限位装置采用机械式,吊笼的越程不大于3m,所有保险装置确保安全可靠。 3、在便于司机操作的位置设置紧急断电开关,在紧急情况下,能与时切断提升机的总控制电源。当提升机总电源被切断时,工作照明不断电。 五、缆风绳 (1采用缆风绳固定架体,缆风绳采用直径大于9.3mm的圆股钢丝绳,提升机架体高度在20m以下时设一组(四根),20~30m设二组,以后每增加10m增设一组。 (2缆风绳在架体四角同一水平面上对称设置,与地面夹角在45~46度,其下端采用与钢丝绳拉力相适应的花篮螺丝与地锚拉紧连接,严禁栓在树木、电杆等其他物体上。 (3地锚采用不少于2根钢管(Φ48~53)并排设置(与钢丝绳受力方向垂直),间距不小于0.5m,打入深度不小于1.7m,桩顶部应设缆风防滑措施。 (4缆风绳不得有接头。端部设置保险环用不少于3个与绳径匹配的绳卡固定,绳卡间距不小于钢丝绳直径的6倍,绳卡滑鞍放在受力绳一侧,不得正反交错置绳卡。 六、钢丝绳 1、提升钢丝绳不得有毛刺、断股、变形、缺油锈现象,规格应满足额定重量的提升要求。 2、钢丝绳必须有过路保护装置,不得拖地,不得与其他部位摩擦;钢丝绳过道设置钢丝绳检查孔。 3、提升钢丝绳不得接长使用,端部设置保险环并用不少于3个与绳径匹配的绳卡固定,绳卡间距不小于钢丝绳直径的6倍,绳卡滑鞍放在受力绳一侧,不得正反交错设置绳卡。 4、钢丝绳应符合国家标准,并有合格证。严格执行钢丝绳报废标准。 七、楼层卸料平台防护 1、卸料平台两侧设1.2m高防护栏杆和0.3m高踢脚杆,并用脚手片围护,平台板采用4cm厚木板铺设严密。 2、各楼层卸料平台设置防护门,防护门做到定型化、工具化,操作方便,并有防止外开的措施。 3、地面进料口设自落式防护门,上方搭设防护棚,防护棚在架体三面设置(除进料面外),距地面高度3米以上,宽度:低架提升机不小于3m,高架提升机不小于5m;防护棚设置两层,上下间距不小于60cm,采用脚手片上下层垂直铺设。 八、吊笼 1、提升机吊笼的各杆件采用型钢,其底板材料采用5mm厚的防滑钢板,两侧设置高度为1米安全当板或档网,上部设2cm厚九夹板做防护顶板。 2、吊笼装设防止物料在运行程中从吊笼内滚落的安全门,安全门做到定型化、工具化。 3、吊笼采用滚轮导靴,导轨每侧为两根。吊笼提升采用动滑轮。 4、吊笼与提升机架体作明显的颜色区别。 九、传动系统 1、提升机采用可逆式卷扬机。 2、卷扬机安装在平整、坚实、干燥的位置上,远离危险作业区且视线良好。并分别在卷扬机前后设置夹桩和拖桩,锚桩采用脚手钢管(Φ48~53),打入地面深度不小于2.0m。因施工条件限制安装位置靠近作业区的,搭设双层防护棚。 3、卷扬机卷筒边缘设置防止钢丝绳脱出的防护装置,卷筒与钢丝绳直径的比值不小于30。 4、卷筒上钢丝绳应缠绕整齐,当吊笼处于工作最低位置时,卷筒上的钢丝绳不得少于3圈。 5、当钢丝绳在卷筒中间位置时,架体底部的导向滑轮应与卷筒轴心垂直。从卷筒中心到导向滑轮的距离,带槽卷筒应大于卷筒宽度的15倍,无槽卷筒应大于20倍。 6、滑轮组的滑轮直径与钢丝绳直径的比值:低架提升机不小于25;高架提升机不小于30。滑轮采用滚动轴承支撑,滑轮组与架体(包括吊笼)采用刚性连接。滑轮应转动灵活,翼缘不得破损。 十、联络信号 1、卷扬机操作棚与提升机卸料平台之间视线应良好,司机应能清楚地看见吊笼内和卸料平台上的情况,防止误操作。架体外侧应有明显的层次标志。 2、提升机装设合理、准确的信号装置,方便卷扬机司机与各楼层之间可靠联络,高架提升机设通讯装置。 十一、卷扬机操作棚 1、提升机搭设卷扬机操作棚,操作棚高度不小于2.5m,并有安全防护和防雨的双重防护。 2、操作棚应能保证正常的操作的要求。 十一、安装: 1、安装之前混凝土养护到期,现场具备安装空间和平面,电源到位。 2、安装(拆除)人员要经过专业培训的搭架工,并配备必要的工具和安全用具。 3、升降机安装垂直高度偏差不超过1.5‰;导轨接头接缝,不得大于1mm;接头缝台阶不得大于0.5mm;两导轨的平行度偏差不大于3mm。 4、架设曳引机棚和司机操作台。 5、所有螺栓应加弹簧垫片,对重减震器的螺栓应加开口插销。 6、设置好地锚与缆风绳。施工升降机架体搭设至15米高时设置一组缆风绳(每组缆风绳四根,四角对拉设置),以后每搭设10米增设一组缆风绳。 十二、使用与维护: 1、升降机开机人员由专人持证上岗,按机械操作规程与规范操作。 2、在导轨架卸料平台一面利用调整板将横、斜缀条移至不妨碍通道进出的位置,使所留的导轨架通道口与各层卸料平台通道口相一致。 3、根据架体钢丝绳张力的变化与时调节花蓝螺栓,使各条钢丝绳受力均衡,按国标(圆股钢丝绳)的规定管理和维护使用钢丝绳。 4、曳引机变速箱在使用前应注入L50号工业齿轮油,第一次半个月后更换,以后每半年更换一次。 5、电磁刹车应经常检查,调整使其达到最佳状态。 6、在使用中经常检查各螺栓是否松动;各运行机构是否完好;各行程开关、松绳保护开关、信号联络等是否齐全有效;缆风绳是否完整,受力均匀。 7、吊盘不得超载,运行中严禁乘人和进入工作范围内。 8、升降机、缆风绳、地锚安装使用要求参见JGJ88-92《龙门架与井架物料提升机安全技术规范》第七章。 十三、安全防护措施 1、井架的三个立面均用密目安全网封闭围护,底层入口处设置安全自落门,出料口设安全门,二侧设防护栏杆和踢脚杆,且采用竹脚手片围护。 2、联络信号要明确清楚,且每楼层要有醒目的楼层标志。 3、井架操作,专门设置防雨操作棚,由专人负责操作。 4、井架设置避雷针,并要求单独接地(接地电阻不得大于4Ω);卷扬机做保护接零并装设防雨罩。 5、井架施工人员身体必须要符合登高作业要求,且必须持有登高作业证。 6、井架挂吊蓝限载重量、严禁乘人等警示牌和井架责任人与验收合格牌。 十四、验收与检查 1、井架搭设完毕后,必须先经过验收,合格后挂验收合格牌方可投入使用。验收时项目经理、架子班长与安全部门的有关人员要参加并签字。 2、井架投入使用后,要有专人负责检修、保养;项目部在定期安全检查时,同时对井字架进行检查。 3、使用期间严禁拆除或随意挪动井字架的各种设施。 十五、拆除 在工程基本结束,不需要垂直运输时,经施工负责人同意后,方可组织人员进行井架拆除。 1、搭拆井架设立警戒区,指定专人负责指挥,非操作人员严禁进入警戒区,操作人员要正确戴好安全帽和系挂好安全带。 2、拆除井架先设临时缆风绳。两层缆风绳的井架,应先对下层缆风绳采取可靠的安全措施后,方可拆除顶层缆风绳。 3、拆除顺序按搭设的反程序进行,做到先搭的后拆,后搭的先拆。 4、拆下的物件,应用绳索拴住徐徐滑放至地面,严禁抛掷。输送至地面的所有杆件、扣件等物件,按类堆放整齐。 十六、架体结构验算 1、型钢井架的技术参数 ⑴构造说明: 立柱 L75×75 平撑 L60×6 斜撑 L60×6 连接板 δ=8 螺栓 M16 节间尺寸 1500mm 底节尺寸 1800mm 导轨 Φ48 2、型钢井架材料重量(36M 角钢L75×75 15020N 角钢L60×6 21570N 钢板δ = 8 4250N M16螺栓 9780N 吊盘、天轨梁、导轨与附设拔杆 10280N 3、恒荷载合计 10900N 4、活荷载 10000N 5、总荷载 1.2×10900+1.4×10000=87080N 6、承载力验算 根据GB50010-2002附录A得 Y/o=h/2=300/2=150mm eo=0.9yo=0.9×150=135mm Ψ取1.00 fc=9.6n/mm2 Fcc=9.6×0.85=8.16N/mm2 则Ψfccb(h-2eo=1.0×8.16×1000×(300-2×135=244800N>87080N 7、局部受压验算 Bl=√Ab/AC =3 w=1 局部受压面积 Al=1150.3×4=4601.2mm2 FCC=9.6×0.85=8.16N/mm2 则wβcfccAc=1×3×8.16×4601.2=112637N>87080N 故满足要求。 8 / 8
