外总体施工组织

上海汤臣海景花园室外总体工程

施
工
组
织
设
计

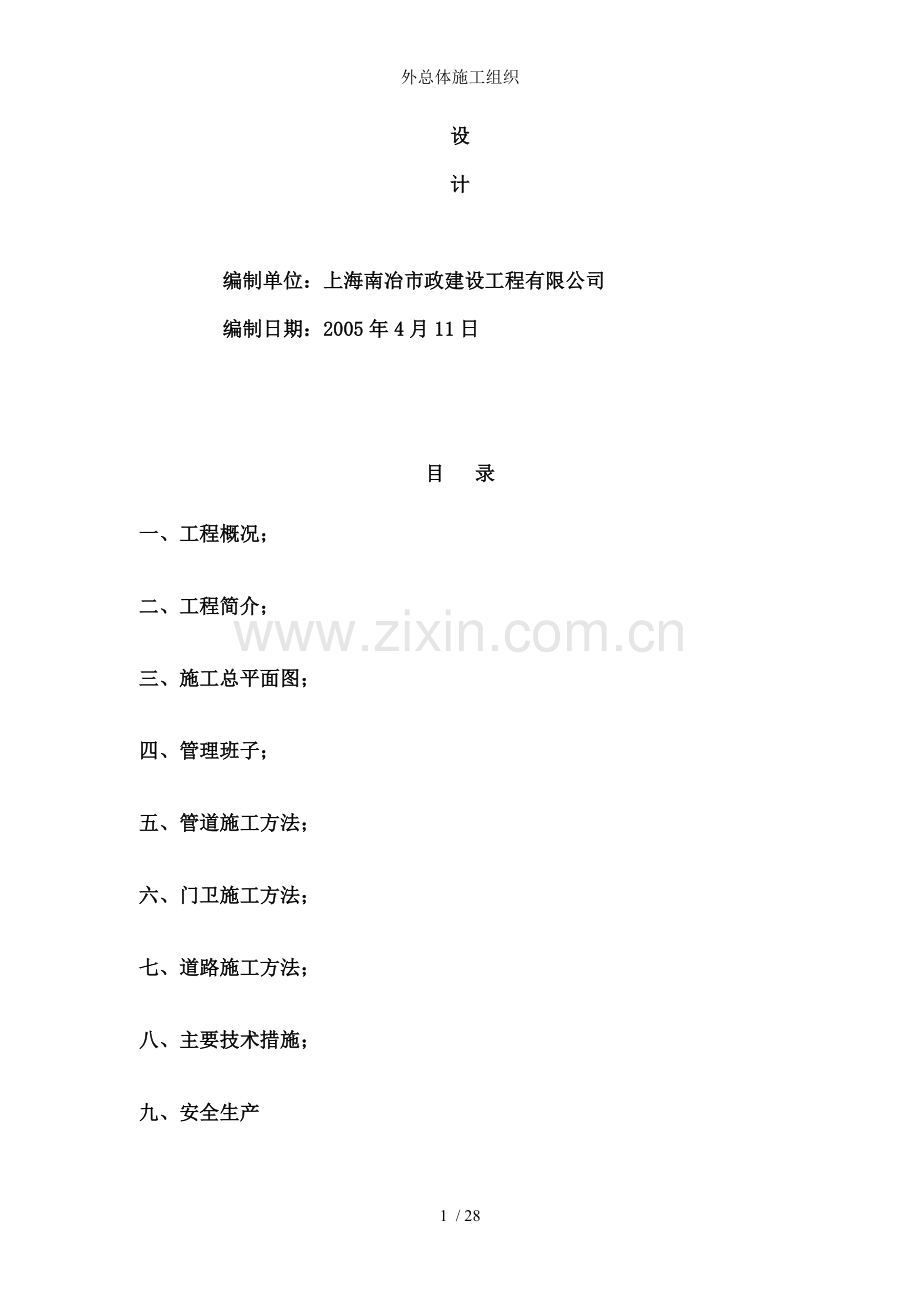

编制单位：上海南冶市政建设工程有限公司
编制日期：2005年4月11日

目 录
一、工程概况；
二、工程简介；
三、施工总平面图；
四、管理班子；
五、管道施工方法；
六、门卫施工方法；
七、道路施工方法；
八、主要技术措施；
九、安全生产
十、文明施工；

1、工程概况；
1.1 工程名称:上海汤臣海景花园雨污水排水工程与门卫.
1.2 工程位置：本工程位于上海浦东新区富都世界银城南路、（富城路）。
1.3 周围环境：其主要管线分布于A、B、B1、C型房子四周，北面为花园石桥路，西面为富城路、东面为银城西路，南面为（生活区）银城南路。
1、 工程简介；
2.1该工程主要的施工项目包括：地下生活排水与雨水排水工程，道路结构工程和主入口门卫。
2.2本工程设计标高±0.000相当于绝对标高5.2m，设计管道最低处为-3.660m，接至市政花园石桥3#甲。
2.3管道采用双壁缠绕管，橡胶密封圈，不锈钢皮联接，最大口径为Ф600、最小为Ф250，窨井用MU10实心粘土砖。坞膀与垫层均采用C20砼。
2.4门卫设置在主入口北面花园石桥路。门卫建筑面积18.27 m2，加两只通风口与标致牌。门卫总长为65.50 m。地坪建筑标高为±0.000为-0.5 m.
2.5门卫基础为带型基础，混凝土均为C25，砖基础为MU10实心粘土砖。±0.000此为MU10空心粘土砖,砂浆采用M5混合砂浆.
2.6道路，主要道路主入口沿东边银城西路至南边地下车库入口，其它均为人行道。
2.7道路主要结构层，从下到上，土路基夯实 150砾石砂
200厚三渣压实 230厚C20砼，面层为花钢石铺面（有景观处理）。
3.1施工总平面图，（附）：

4.1管理班子；
根据本工程实际情况与工期比较紧的情况和我们的经验，拟组建8人左右的项目管理班子，项目班子和施工人员大都经过大型项目施工、经验丰富的技术骨干，管理班子的组织体系和人员配备突出注意加强指导、协调和管理能力。施工现场组织管理保证体系如下：
工程监理
项目经理
主任工程师

后勤组
资料员
计量员
机管员
安全员
质量员
施工员
技术员

钢筋翻样

木
工翻样

关

砌

各 作 业 班 组

项目管理人员职责：
4.2、项目经理
全面负责工程项目的各项管理工作，检查督促项目部管理人员的 各项工作，保证施工进度，牵头制定组织设计与施工技术方案。
4.3、现场管理人员
参加施工组织设计、技术措施的编制方案工作，合理调配现场施 工人员的工作，落实每项施工步骤，确保工程按质按量按期完成，做好工程竣工资料与保证资料的搜集工作，做好“文明施工”的现场管 理工作与协调工作。
4.4、材料员
提前掌握施工材料进料计划，与时做好材料供应工作，服务于工地。
4.5、施工员
熟悉施工图纸，编制施工方案，严格按图纸进行施工，做好工程各工序的复核工作，填写各工序施工资料。
4.6、质量员、技术员
熟悉图纸，掌握有关施工技术规范，严格按质量要求进行督促检 查，对不合格的工程坚决杜绝，确保工程质量。
4.7、安全员
与时做好安全生产宣传教育工作，严格按照安全技术操作规程施 工。经常进行工地现场检查督促。坚决杜绝安全隐患，与时做好安全 台账，确保安全万无一失。

5施工方法;
5.1施工工艺流程;
材料准备

放 样

沟槽开挖

管道按装

窨井砌筑

管道坞膀

回填土
5.2材料准备；
5.2.1材料要求,管材根据设计要求确定各种规格的管材,检查其环钢度与技术指标.砂石检查其含泥量，砖块检测抗压强度。
5.2.2主要机具工具;挖掘机、镐头机、专用手推车、弹线用的粉线包、墨斗、小白线、笤帚、铁锹、开刀、灰槽、工具袋、手套、红铅笔等。
5.3沟槽开挖;
5.3.1沟槽开挖前必须会同总包确定水准点,做好水准标志,应采取相应的措施,有专人负责经常检查。
5.3.2沟槽开挖时应严格控制基底高程，不得超挖或松动，槽底不得受水浸泡，保证基底干燥，槽底松散泥土大石块等杂物必须清除，保证槽底平整，槽底高程不得底于-3cm，两井之间用水准仪测量，槽底中心线两井之间挂线用圈尺测量，沟槽边坡按有关规定放坡以保证安全为准。
5.3.3因本工程场地小全部土方都需外运.
5.4管道基础;
5.4.1基础先用10cm厚道渣垫铺，不得铺设在淤泥或松土上，然后用C20商品砼垫层，应做到表面平整顺畅，用水准仪测量，允许偏差-2cm。
5.5管道铺设；
5.5.1待用管节应按产品标准进行逐节质量检验不符合标准者不得使用，应做好记号另行处理。管节搬用时必须轻抬轻放严禁管材在地面上拖拉，下管道由人工进行由地面人员将管才传递给沟槽内底施工人员，保持管身平衡均速留放，使管材平稳地放沟槽内，严禁将管材至槽边翻滚入槽内，安装一般由下游往上游进行。管道接口后应复核管道的高程和直线使之符合设计要求。管道与窨井的连接采用短管，窨井砖墙部位砂浆应饱满以防接缝处渗水。
5.6窨井砌筑;
5.6.1窨井砌筑前先检查砖块的合格证,砖块必须浇水湿润，严格控制
尺寸大小，雨水井落底-30cm，污水井为流槽，窨井深度超过2.5m深时窨井内径为750×750，小于2.5m深时窨井内径为600×600，
窨井砌筑时必须砂浆包满，粉刷平整光滑，防止漏水现象。
5.7坞膀；
5.7.1坞膀采用C20商品砼,商品砼的配合比必须满足混凝土设计强度和<普通混凝土的配合比设计规程>.
5.7.2按图纸要求,履土深度小于70cm采用360度坞膀,，,履土深度70cm-200cm时采用135度坞膀，,履土深度大于200cm时采用180度坞膀基础。
5.7.3坞膀模板采用大模板制作，模板应严格控制标高和支撑的牢固程度和平整度，质量员检查后放可浇捣。
5.8回填土；
5.8.1沟槽复土应在隐蔽工程验收合格后进行，沟槽复土应与时，防止管道暴露时间过长造成损坏，管顶30CM内用松土，不得有块石与碎砖块回填，回填先从管底基础结合部开始，向管胸两侧同时对称分层回填夯实，每层回填保持30CM。
6.0围墙与门卫工程;
6.1本工程设计标高±0.00,相当于绝对标高的5.20M，自然地面标高约为-1.20M，深度为-1.70M,基础垫层为100厚,C20砼.本工程采用条型基础,底宽为1M梁顶标高为0.5M,砼强度等线为C25.围墙柱顶标高1.35M柱与柱中间为花色铸铁漏栅,门卫屋面标高为2.70M,两门卫间宽为41.24M,中间为花坛,结构为砖混结构。

6.2、施工方法
1、测量措施；严格按照图纸中的标高，轴线进行测量定位对现场控制轴线标志应采取相应措施，有专人负责经常检查，根据现场外水准点引入基准点，基准点应在不受沉降的位置。钢筋工程；钢筋翻样必须熟悉施工图，对图纸有疑点之处应与项目工程师，技术员在翻样之前解决，认真阅读规范中的有关规定使其正确运用在工程上，不出纰漏。本工程采用现场加工成型的方法制作，原料进场时必须有质保书，试验员应在监理见证情况下取样进行原料复试，只有合格证的原料方可进场加工，并且分类堆放。钢筋采用Ⅰ、Ⅱ级钢筋，底板与下部钢筋用100×100×3.5砼垫块，垫块间距为1000呈梅花型，上下皮之间的钢筋采用支架架立，钢筋帮扎前，钢筋翻样应对施工员进行书面交底。铺设顶板前应支加应牢固，模板拼缝符合要求，模板上应涂脱模油，板墙钢筋帮扎应严格按昭设计图进行，帮扎完毕后须经监理验收后方可封模。所有钢筋工程在施工过程中，都应接受监理人员的指导不得以任何形式理由拒绝检查。
6.3、模板工程；
模板均采用大模板，围护采用钢管，模板在使用前应涂刷脱模剂，以减少模板损坏，增加模板重复使用寿命，拆模时不得用托棒乱拆模板做到随拆随整理，模板下口必须有限位固定，限位用Ф14钢筋制作，点焊在钢筋上，上口模板固定前必须用统长麻线拉通并用线锺进行垂直校正。二者无误后方可进行模板的固定。施工前木工翻样应认真熟悉有关施工图纸交底纪要，同时进行绘制模板排列图，施工前木工翻样应认真熟悉有关施工图，交底纪要，同时进行绘制模板排列图，施工前木工翻样应与时对板墙的垂直以与截面大小进行复核，只有在确保板模固定。模板施工中，技术、翻样、质量员应在施工过程中进行检查，复核时应重点复核模板的垂直度，平整度。排架间距、支撑的牢固程度。预留洞位置。所有模板拼缝应严蜜，变形的模板不得使用在工程中，拆模时严格执行“拆模令”制度保证构件的强度要求。
6.4、砼工程；
本工程采用商品砼，等级为C25，应选用5-20 粒经级配石子，石子含泥量 应控制在1%以内，细骨料采用细度模数大于25的中粒砂，黄砂含泥量应控制在3%以内，掺入一定的粉煤灰，改善砼的和易性，提高砼的可泵性，如发现砼的坍落度不符合要求，应与时与现场技术员联系严禁向料斗内加水。泵送混凝土配合比除必须满足混凝土设计强度和要求使混凝土的可泵性要求，泵送砼配合比设计，应符合国家的现行标准《普通混凝土配合比设计要求》，《混凝土结构工程施工与验收规范》，〈混凝土强度检验评定标准〉和预混凝土的有关规定并应根据混凝土原材料，混凝土运输距离，混凝土输送管径泵送距离、气温条件级配。在砼浇筑前应做好以下一些工作，1、钢筋工程已经通过验收，并且已经办好隐蔽工程验收单。模板已经通过验收并办好技术复核单，复核时重点复核轴线、标高、预留孔以与模板截面尺寸等。2、模板内垃圾全部清理完毕，模板浇水湿润，3、已经通过监督理验收。4、施工力量已经组织好、已经对施工人员进行技术交底，并且记录在案，5、施工机械已经过检查并处于有效状态。砼浇筑时，派专人看铁看模，发现变形移位时与时 组织人员整改，砼浇筑前应一次浇捣完毕，在浇捣时严禁振动棒振动钢筋，操作人员应持证上岗，振动范围必明确，不得扯皮，依次振动50CM为宜，振动上层砼时，振动棒应插下层砼内5-10CM以使上下层砼有较结合,振捣时振动棒应快插慢拔,振动每点以20-30秒为宜,并且看到砼表面在水平,不再显示著下降,不再出现气泡,表面.砼浇捣完毕后应即铺双层麻袋进行保湿,并与时浇水养护,此项工作应安排专人负责,浇水养护时间充足并尽量推迟处墙拆模时间,防止墙裂缝产生。
6.5钢筋工程；
6.5.1钢筋翻样必须认真熟悉图纸对图纸有凝点处应与项目技术员在翻样之前解决,认真阅读规范中的有关规定,使其正确运用在工程上。
6.5.2本工程钢筋采用现场加工成型方法,原料进场时必须附有质保书,试验员应在监理见证下,取样进行原料复试。只有合格的原材料才能进场加工，钢筋进场应分类堆放。
6.5.3钢筋帮扎之前,钢筋翻样工应对施工人员进行书面交底。铺设屋顶钢筋时，顶模已经全部铺设完成，模板已经全部固定模板上应满涂脱模剂。
6.5.4所有钢筋工程在施工过程中都应接受监理人员的指导不得以任何形式和理由拒绝检查.
6.6室内抹水工程(主要用于门卫)；
6.6.1施工顺序；基层处理 底层抹灰 中层抹灰 面层抹灰。
6.6.2抹灰前对基底表面的灰尘、污垢、油渍等均应仔细清理干净并洒水湿润，混凝土表面应预先进行剥皮斩毛处理，用聚合水泥浆扫毛一遍。
6.6.3底层抹灰应压实粉平使其粘结牢固,中层应保持底层稍干后才能进行操作,并用刮尺、木蟹打平罩面层应在中层达到六、七成干后进行，,先从阴角阳角开始,铁板应压光不少于三遍，厚度不大于2cm。
6.6.4抹灰面不得有爆灰与裂缝，各抹灰层之间与基底应粘结牢固，表面光滑洁净，接搓平整,灰线清晰、顺直无缺角掉棱。
6.7外墙脚手架; 工程结构施工与装饰过程中，外墙脚手架均采用落地式钢管外脚手架。钢管脚手架按上海市建委(87)525号文件规定执行。
6.7.l、基础要求：
脚手架地基应整夯实。立杆不能直接立在土质上，应在立杆底部设底座或垫板，垫板厚度不小于50mm。脚手架地基应有可靠的排水措放，防止积水浸泡地基。
6.7.2、搭设要点：
(1) 铺放垫木与底坐：铺放垫木应平稳，不得悬空，本工程计划用6mm钢板作垫板。
(2) 杆件搭设：
搭设顺序为：脚手架地基用100厚混凝土浇捣铺平 上铺钢板 摆放扫地杆 树立杆，并与扫地杆连接扣紧 装扫地小横杆 小横杆与立杆扣紧 安装第一大横杆与立杆扣紧
安装第一步小横杆 安装第二步大横杆 安装第二步小横杆 加设临时支撑与剪刀撑… 铺脚手竹筢 安全员检查验收。
6.7.3、杆件的搭设与注意事项：
(1)立杆垂直度的偏差不得大于架高的1／200，相邻两根立杆的接头应错开500mm，并力求不在同一步内，。
(2)大横杆在每一面脚手架范围内的纵向水平高低差，不宜超过一皮砖厚度。同一步内外两根大横杆拉接头，应相互错开，不宜在同一跨间内。在垂直方向相邻的两根大横杆的接头也应错开，其水平间距不应小于500mm。
(3)小横杆用扣件紧固于大横杆上，靠近立杆的小横杆可直接固定于立杆上，脚手架小横杆靠墙一端应离开墙面，100—150mm。
(4)剪刀撑的搭设是将一根斜杆扣在立杆上，另一根斜杆扣在小横杆伸出的部位上，这样可以避免两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆接点(即立杆与小横杆产交点)的距离不宜大于200mm，最下面的斜杆与立杆的连接点与地面距离不大于500mm，以保证脚手架的稳定。
(5)脚手架各杆件相交伸出的端头，均应大于lOOmm，以防止杆件滑脱。
(6)扣件安装应开口朝上，用于连接大横杆的对接扣件，开口应朝架子内侧，螺栓向上，避免开口向上，以防雨水进入。
(7)拧紧程度：装螺栓时应注意将根部放正和保持适当的拧紧程度，这对于脚手架的承载能力、稳定和安全响很大，要求扭力矩控制在4～5公斤．米，最大不得超过6公斤．米。拧螺丝的工具采用棘轮板手，这样可连续拧转，使用方便，有利于提高工效。
7、道路；
7．1土路基：施工前对路基范围内的有机杂质、淤泥、草丛均应妥善处理，填土作业按照路基横断面全宽纵向分层填土，土源采用外购运进。填土分层厚度根据机械性能、设计密度等确定。一般每层摊铺厚度不大于30cm，不小于10cm，由低处向高处、由两边向中心填筑。压实时测量人员跟随压路机与时检测密度，根据各桩号控制好表面标高。使填土达到控制的厚度，并应注意虚铺厚度。土方填筑采用机械化流水作业施工，自卸车拉运、推土机推平、压路机碾压，密实度检测等施工工序。填土作业必需全断全、全宽度纵向分层回填。
7．2路面工程15cm厚砂砾垫层、30cm厚三渣基层、20cm厚Ф12＠200双向钢砼路基，上贴5cm厚花岗石路面。
7.2.1砂砾垫层;采用机械摊铺,摊铺时应控制水准高程,压路机碾压.
7.3.1三渣摊铺前做好标高测量与控制,用钢钎按一定距离钉在边线上,钢钎应高出三渣面20cm以上,根据水准测量高程用红铅笔画在钢钎上,摊铺时在钢钎上挂小白线.三渣摊铺虚厚度比为1.2,摊铺要平整,用双轮压路机碾压,碾压应先轻后重、先路边后路中、先静后振进行辗压。压路机辗压时轮迹重叠30cm以上。三渣应当天摊铺当天压毕，如施工中途降雨，应将已铺好的三渣至少普压一边以利排水，适时补压密实，压时的三渣层应结整体，且无表面严积浆。
7.3.2三渣基层辗压室外毕应湿润养生,其保持湿润时间至少二星期.严禁车辆在三渣路面上辗压行驶，并作合适的沥青封层保护表面等到达设计强度后用弯沉仪测量弯沉值。必须符合设计值。
7.4.1钢筋混凝土层；先检查路基平面尺寸、标高、横向坡度是否符合设计图纸和规范要求。
7.4.2引测路面中心线、水准点、建立平面位置和标高控制网，对控制点上进保护。
7.4.3用经伟仪以路面中心线为准，按照设计图纸，在基层上依次放出每道纵缝位置线，放线时应弹出墨线，然后再测放出横向缝线，在横向缝线位置两侧各做控制点，可用混凝土做保护控制点，作为混凝土浇筑后横向缩缝切割的依据。
7.4.4支模标高测量与控制:根据支模前一天将纵、横缝交叉点处打入钢钎，钢钎应高出面层30cm以上。根据道路纵断面设计图计算出每个钢钎点面层设计标高，用红铅笔在钢钎上划出标记，作好记录作为复测依据。支撑完成后，在混凝土浇注前，应分别用经仪，拉小白线等方法复测模板顺直度，用水平仪检测模板顶面标高。
7.4.5根据路面基层表面上弹划的墨线确定模板位置，调节模板的顺直度、竖直度。
7.5.1钢筋帮扎之前应先在基层上划线定位,做到帮扎顺直网格大小一致.
7.6.1混凝土浇注:混凝土采用商品砼,坍落度应适宜,混凝土用振捣棒振捣完成后,再用振动梁振捣,经过振动梁来回振动,混凝土内部与表面已振实括平,这时用提浆棍来回滚压,压下个别突出骨料.提起砂浆使面浆厚度保持在5-8mm左右,使混凝土达到路面平整度过的要求.
7.6.2养护:混凝土浇注后以防人踩车碾破坏路面,并用麻袋复盖,洒水护养,混凝土浇注12小时后,可拆模。
7.6.3混凝土浇注24小时后,可进行切割工作,切割工作不易太早,也不易太晚,过早容易造成缝边剥落,过晚容易损坏刀具.
8、主要技术措施；
8．1建立质量保证体系，制定工作流程。
8．2本工程引用的施工验收规范规程如下
1、建筑排水室外埋地聚乙稀管道按装（DBJJ08-93-2000）。
2、雨水、生活排水管道窨井（200沪S201）。
3、建筑埋地塑料排水管道技术规范（95S516）。
4、结排水管道工程施工与验收规范（GB50242-2000）。
5、混凝土结构工程施工质量验收规范（GB/T50204-2002）。
6、建设工程文件归挡整理规范（GB/T50328-2001）。
7、混凝土泵送施工技术规程（JGJ/T10-95）。
8、建筑施工安全检查评分标准（JBJ59-99）。
9、建筑机械使用安全技术规程（JGJ33-2001）。
10、建筑施工质量验收统一标准（GB50300-2001）。
11、建筑地基基础工程施工质量验收规范（GB50202-2001）。
8.3对于各类原材料和半成品的选择和检验。
8.3.1各类原材料和半成品要选择有良好信誉,有较高的信誉.有较高讪场知名度,产品质量优异的企业作为本工程的材料、设备的供应商优先采用公司合格供应商目录中的企业产品。
8.3.2各类原材料和半成品进场后,材料员必须通知有关人员对进场材料质量进行自检,必要时进行尺量检验,看其是否符合设计与规范要求,然后将材料堆在指定地点,取样品送中心试验室进行试验,取样时必须由持见证员证书并获取业主授权的监理在场作为见证人。水泥除见取样外还应在库存内进行留样未经试验合格的材料不得使用在工程上。现场材料必须插有醒目标志，以示试验合格与否，同时材料取样频率应符合规范要求。
8.3.3各类原材料和半成品的出厂合格证质保书,凡进入本工地的原材料和半成品均需持有出厂合格和质保书,进行交易中心的材料,进场时必须有交易证,凡不具备条件者,现场材料员有权拒收.对于水泥等,市建委有特殊要求的材料还应有进沪许可证.混凝土进场时配合比应随第车进场,待28天以后应立即向供给商索取质保书。
8.4.工程技术质量资料的控制.
8.4.1工程所用的材料进场后,材料员应与时收集材料质保书合格证书,并与时向资料员办理移交手续。
8.4.3各类图纸交底纪要,核定单等在技术部门收发以后由资料员归挡。
8.4.4质量评定员隐蔽工程验收单由质量员负责保管,在工程竣工时统一移交资料员。
8.4.5各类技术复核单应与时办理,模板弹线的复核应得到技术部门的认可以后才能进行下道工序。
7.4.6所有资料在收集中应分A、B、C三册进行归挡，工程竣工后向总保单位与公司挡案室进行移交。
9.1安全技术措施；
9.1.1安全管理制度，根据企业安全生产管理网络建立健全项目安全生产责任制和安全保证体系。
9.1.2认真贯彻“安全第一、预防为主”的方针，做到人人要有安全生产自我保护意识落实全体职工安全教育制度，加强安全技术操作规程。
9.1.3制定出入大门的规章制度,配备足够的门卫人员,门卫室搭设要求视线开阔,不准设置床铺,要求将匪警、火警、救护值班等一此常用电话号码贴在墙上醒目位置，并要求门卫人员认真查验进出人员的证件。
9.1.4施工现场使用电缆线必须要安装报警装置,进入现场必须饰带胸卡,无胸卡者一律不准进入现场作业。发现犯规按公司有关规定处理。
9.2施工机械的技术措施；
9.2.1施工现场必须建立机械安全管理制度,完善机械设备安全责任制。
9.2.2机械设备必须严格执行定机、定人、定岗位制度。
9.2.3机械操作人员必须按国家和市劳动局的要求进行培训和考核,取得“上海市特种作业人员安全操作证”后方可上岗操作并按规定要求和期限进行审证，操作人员有权拒绝执行反安全规程的指令。
9.3.1成立义务消防领导小组建立健全防火检查制度,发现隐患必须立即消除。
9.3.2宿舍区办公室,木工棚等易然间均应设置标准灭火器二只。
9.3.3现场的焊割作业,必须符合防火要求严格执行“十不烧”的规定，焊工必须持证上岗，焊割作业点与氧气瓶、乙块瓶发生器等危险品的距离不得少于10m与易燃物品的距离不得少于30m，如达不到上述要求，应执行动火审批制度，并采取有效的安全隔离措施，动火时必须执行监护人制度。
9.3.4施工现场严禁吸烟,如有发现应按公司有关规定处理,现场应设置吸烟点。

10.1文明施工;
10.1.1文明施工的组织管理

项目经理

副组长

专职文明员
资料员
计划员

各文明施工班组

10.2基础管理建设；
10.2.1由专人负责施工总平面的动态科学管理,加强对材料,半成品,机具设备放署,管线布置与场内运输工作的协调和控制发现问题与时解决。
10.2.2现场分管领导和专职管理人员定期对现场文明施工进行巡视，检查对各项基础资料进行记录、申报和保管。
10.2.3.制定安全生产、文明施工、质量、管线保护、现场卫生值勤保卫专项管理制度。
10.2.4建立文明施工责任制,划分区域,，明确管理负责人实行挂牌制，全面开展、开创、建立文明工地活动做到两通、三无、五必须。
10.2.5现场办公室与工棚设施要合理方便,整齐划一，工程开工文明施工的宣传标语要同时悬挂。
10.2.6现场保持场容整洁，物料堆放整齐，归类堆放做到材料有分类标识。标识牌上写明产品名称、产地、数量进货日期。
10.2.7加强组织学习市级文明施工管理条例与有关常识，进行上岗教育，讲职业道德，宏扬行业新风，加强现场施工人员文明施工意识。10、投入本工程项目的主要施工机械设备情况

序号
机械或设备名称
规格型号
数量
制造
年份
定额功率
备注
1.
挖掘机
2000
2
2001

2.
镐头机
2000
2
2001

3.
电焊机
Bx3-300
4
2002
20.5×2

4.
对焊机
Un1-75
1
2001
75×2

5.
钢筋切断机
qt40-1
1
2001
2.8×2

6.
切割机
j3g3-300
2
2003
1.4×2

7.
磨光机

8.
砂轮机

9.
机动翻斗车
fci-d9

10.
柴油发电机

1

200KW

11.
砂浆拌和机
Hj1-200
2
2000
2.8×2

施

工

总

结

上海市建四公司汤臣海景花园项目部

施 工 小 结

一、工程概况
汤臣海景花园基地位于浦东陆家嘴金融开发区临江地段。西侧为富城路，东侧是银城西路，北侧是花园石桥路，南侧是银城南路。基地占地面积约20000平方米，建筑总面积约为140000平方米，由四幢40~44层超高建筑、地下车库、会所、入口大厅组成。外总体工程主要施工项目为地下生活排水与雨水排水工程；道路、车位结构工程；水景结构工程；
围墙结构工程；门卫结构与绿花区域强、弱电窨井砌筑；景观灯基础浇筑工程等。
本工程建设单位为汤臣海景花园（上海浦东新区）有限公司，施工单位为上海市第四建筑有限公司。
二、施工方案概述
测量方案概述
进场后根据业主提供的基准点与坐标，对总体图纸进行深化熟悉后进行现场放线，同时对已有的轴线控制点进行校核，做好标志。测量采用激光经纬仪和卷尺进行，在临时道路上设置临时控制轴线。
外总体施工方案
外总体由于考虑到工程其它作业队伍也在施工，为避免对其他作业单位的影响采用分段施工，组织有序的流水施工作业，保证各单位正常运行。
排水工程：
沟槽开挖前先确定水准点,做好水准标志,采取相应的措施,有专人负责经常检查，开挖时严格控制基底高程，不超挖或松动，槽底不受水浸泡，保证干燥，槽底松散泥土大石块等杂物全部清除，保证槽底平整，槽底高程不底于-3cm，两井之间用水准仪测量，槽底中心线两井之间挂线用圈尺测量，沟槽边坡按有关规定放坡以保证安全为准。因本工程场地小全部土方都需外运。
管道铺设；
根据设计要求确定各种规格的管材，按产品标准进行逐节质量检验不符合标准者不得使用。管节搬用时轻抬轻放严禁管材在地面上拖拉，下管道由人工进行由地面人员将管才传递给沟槽内底施工人员，保持管身平衡均速留放，使管材平稳地放沟槽内，严禁将管材至槽边翻滚入槽内，安装由下游往上游进行。管道接口复核管道的高程和直线使之符合设计要求。
窨井砌筑前先检查砖块的合格证,砖块必须浇水湿润，严格控制尺寸大小，雨水井落底-30cm，污水井为流槽，窨井砌筑时砂浆包满，粉刷平整光滑。
沟槽复土在隐蔽工程验收合格后进行，不得有块石与碎砖块回填，回填先从管底基础结合部开始，向管胸两侧同时对称分层回填夯实，每层回填保持30CM。
道路工程：
根据设计图纸按照轴线在路基上定位、图线对土路基上的有机杂质、垃圾进行妥善处理。测量人员跟随压路机与时检测密度。
路面结构由150厚砾石垫层、300厚三渣基层、200厚C20内加Ф12＠200双向钢筋网片组成。砾石、三渣摊铺前用钢钎按一定距离钉在边线上，用水准仪将标高用红铅图在钢钎上，挂上小白线，摊铺时按常规高出1.2%比，摊铺平整后用双轮压路机碾压，三渣当天摊铺当天碾压。湿润养护二星期到设计强度用弯沉仪测量弯沉达到设计要求。钢筋采用Ⅰ、Ⅱ级钢，帮扎前先向施工人员进行交底，保护层垫块间距为1000呈梅花形，帮扎完成后须经监理验收后方可浇筑。砼采用商品砼，等级为C20，泵送混凝土配合比满足混凝土的设计强度和要求。浇注24小时后进行伸缩缝的切割工作。
水景、门卫、围墙结构：
水景、门卫、围墙施工前先熟悉图纸，按照设计要求进行放样，仔细复核后才能帮扎钢筋，做到顺直、网格大小一致。模板在使用前应涂刷脱模剂模板下口必须限位固定，限位用Ф14钢筋制作，复核应重点复核模板的垂直度，平整度。排架间距、支撑牢固、模板拼缝严密。商品混凝土浇注用振动棒振捣至混凝土内部与表面已振实为至。
三、工程施工质量简述
项目部在施工过程中均能按照国家有关规范规定和设计图纸编制可行的施工组织设计方案，在监理的督促帮助下，能与时进行各种必要的报审，对进场的施工原材料，自己先把好质量关，监理在把关。在施工过程中，严格按照监理审核确认的施工组织设计、设计图纸和国家颁布的强制性规范。全体施工人员牢固树立起“质量第一”的意识，确保本工程质量达标。
四、施工安全简述
建立安全体系，成立安全综合办公室，全面负责施工全过程的安全检查、安全布置、安全监督和安全奖惩。全体管理人员牢固树立起“抓安全一刻不忘，管理安全理直气壮”的观念，做到施工现场“发现隐患立即整改，发现违章立即制止”，确保达到项目的安全目标。由于总体施工时围墙等已拆除，故对现场堆场材料实行三班值勤和夜间巡逻制度。
五、文明施工简述
工地现场道路畅通、平坦整洁，不乱堆乱放，不得影剧其它单位正常运行，四周保持洁净，地面平整不积水。工地有专人负责协调与市政交通、环卫等单位的关系，定期主动召开会议，保证工程文明施工，使工程成为爱民工程。
我部承建的汤臣海景花园外总体工程，已完成设计与合同范围内的全部项目，并通过自检、监理公司实测实量，分部工程基本达到优良，工程观感质量良好，施工现场清场结果得到相关单位的认可，工程资料齐全，文明施工，未发生安全伤亡事故，自报等级为优良。
以上得到的成绩是离不开质监、监理、设计、业主等单位领导的大力支持和指导，在此我们衷心的表示感谢，并通过验收对我们在施工中存在的不足之处，提出宝贵意见，我们将不断改进，不断完善，为今后的建设项目，再创佳绩。

上海市第四建筑工程有限公司
2006年4月20日
