PKPM异形柱结构的设计.ppt

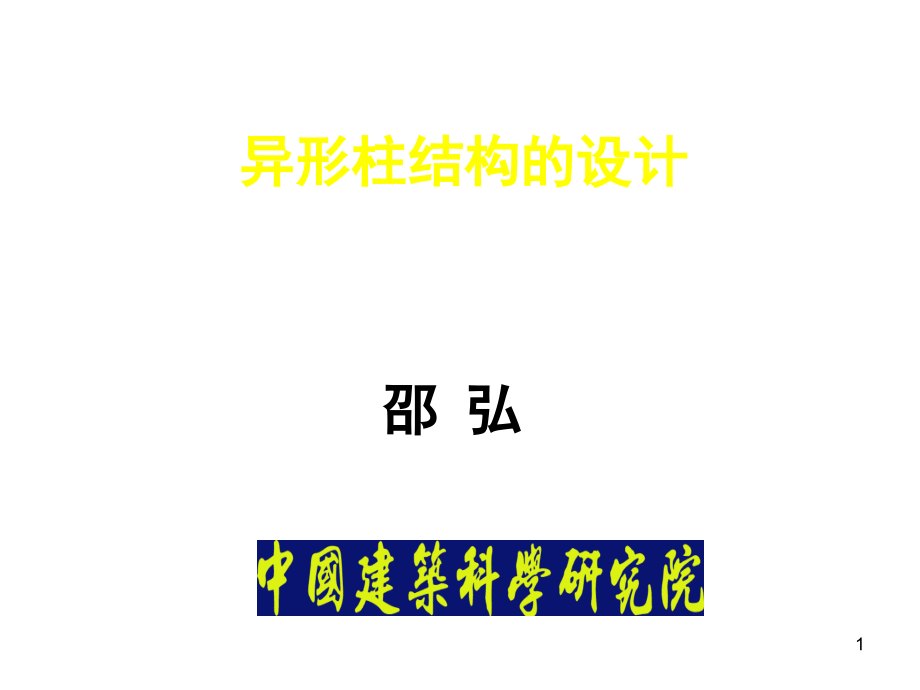

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,邵 弘,异形柱结构的设计,1,1。异形柱结构的基本要求,2。异形柱结构的分析模型,3。异形柱的配筋及设计,2,3,1。异形柱结构的基本要求,目前正在编制全国性的“混凝土异形柱结构技术规程”。,可执行的地区标准有：天津、上海、陕西、江苏、广东等。,异形柱结构设计除应符合所在地规程外，还应符合国家颁布的其它规范、规程，如：抗震规范、混凝土规范、荷载规范、高层规程、异形柱规程（修订稿），等等。,异形柱规程（修订稿）的特殊点之一：,在考虑偶然偏心影响的地震作用下，楼层竖向构件的最大水平位移和层间位移不应大于楼层平均值的,1.35,倍。,其它的对异形柱结构的基本要求，应参照相应的规范、规程。,4,5,2。异形柱结构的分析模型,异形柱应考虑特有的“剪切不均匀系数”：,异形柱的剪切不均匀系数采用分块积分法计算。,异形柱的局部坐标：截面形心主轴，如下图所示。,6,与异形柱相连的框架梁，一般,应,选择“梁柱重叠作为刚域”这个设计参数。此时梁长度变化，如下图所示：,当异形柱柱肢较长时，由于梁长度的变化造成结构刚度变化较大。所以，对异形柱结构需要考虑这个影响。,7,异形柱截面的变异,有时异形柱截面会产生变异，此时，最好简化成矩形柱输入，按异形柱输入刚度偏小、配筋也有问题，如下图所示：,简化,8,变异后的异形柱截面将损失刚度，要简化,。,9,异形柱与墙相连不应按边框柱输入,墙,异形柱,应按墙输入,10,11,3。异形柱的配筋及设计,异形柱配筋，应按考虑双偏压（拉）。如下图所示：,12,9层异形柱结构,13,梁柱重叠考虑为刚域,14,计算的周期,15,计算位移,16,梁弯矩图也可以表达,17,当梁柱重叠不考虑为刚域时计算周期,18,当梁柱重叠不考虑为刚域时计算位移,19,梁弯矩也可以表示出,20,异形柱的配筋不论配筋方式选择如何，均按双偏压计算,21,22,
