工厂智能化设计规范.doc

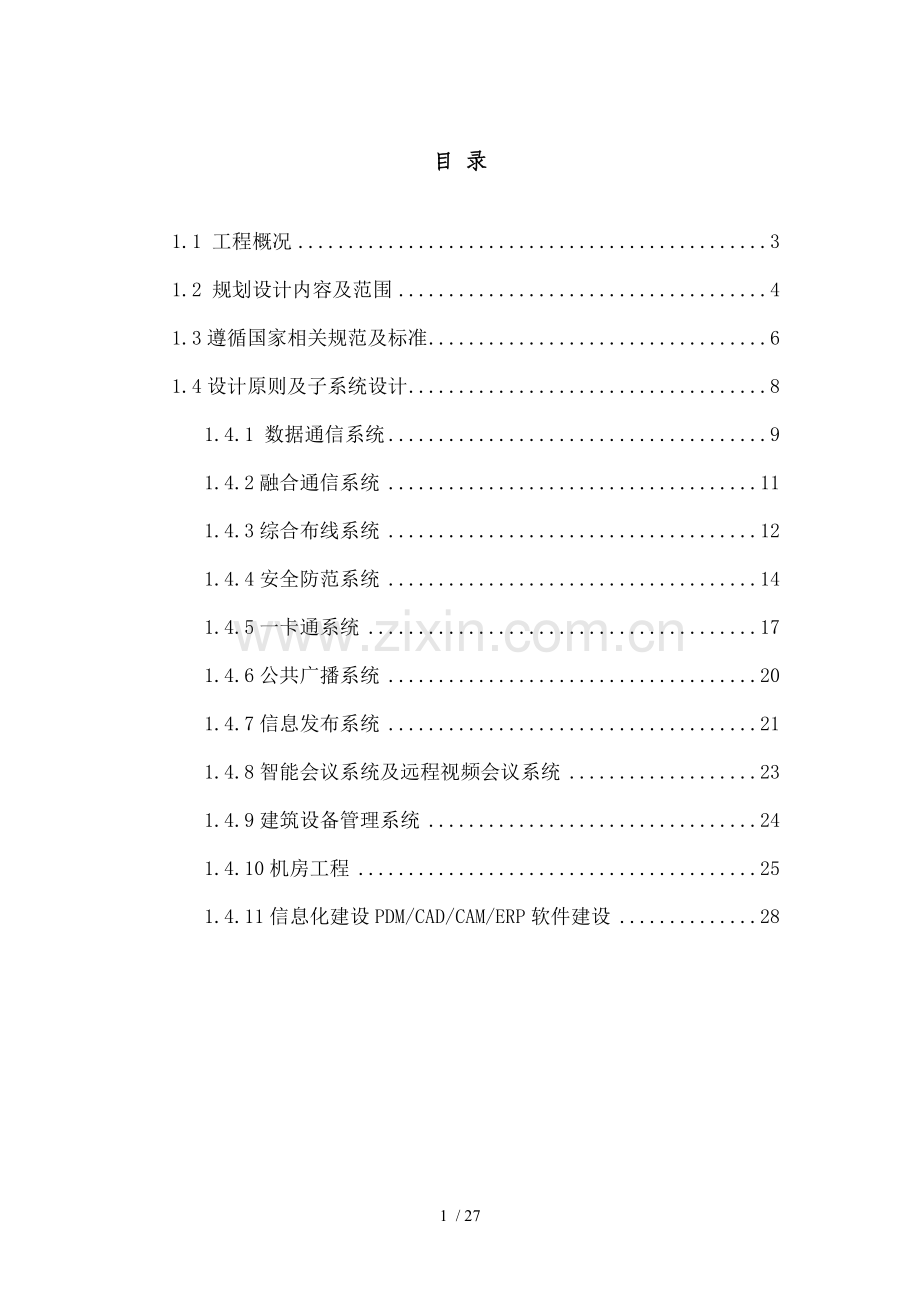

目 录

1.1 工程概况 3
1.2 规划设计内容及范围 4
1.3遵循国家相关规范及标准 6
1.4设计原则及子系统设计 8
1.4.1 数据通信系统 9
1.4.2融合通信系统 11
1.4.3综合布线系统 12
1.4.4安全防范系统 14
1.4.5一卡通系统 17
1.4.6公共广播系统 20
1.4.7信息发布系统 21
1.4.8智能会议系统及远程视频会议系统 23
1.4.9建筑设备管理系统 24
1.4.10机房工程 25
1.4.11信息化建设PDM/CAD/CAM/ERP软件建设 28

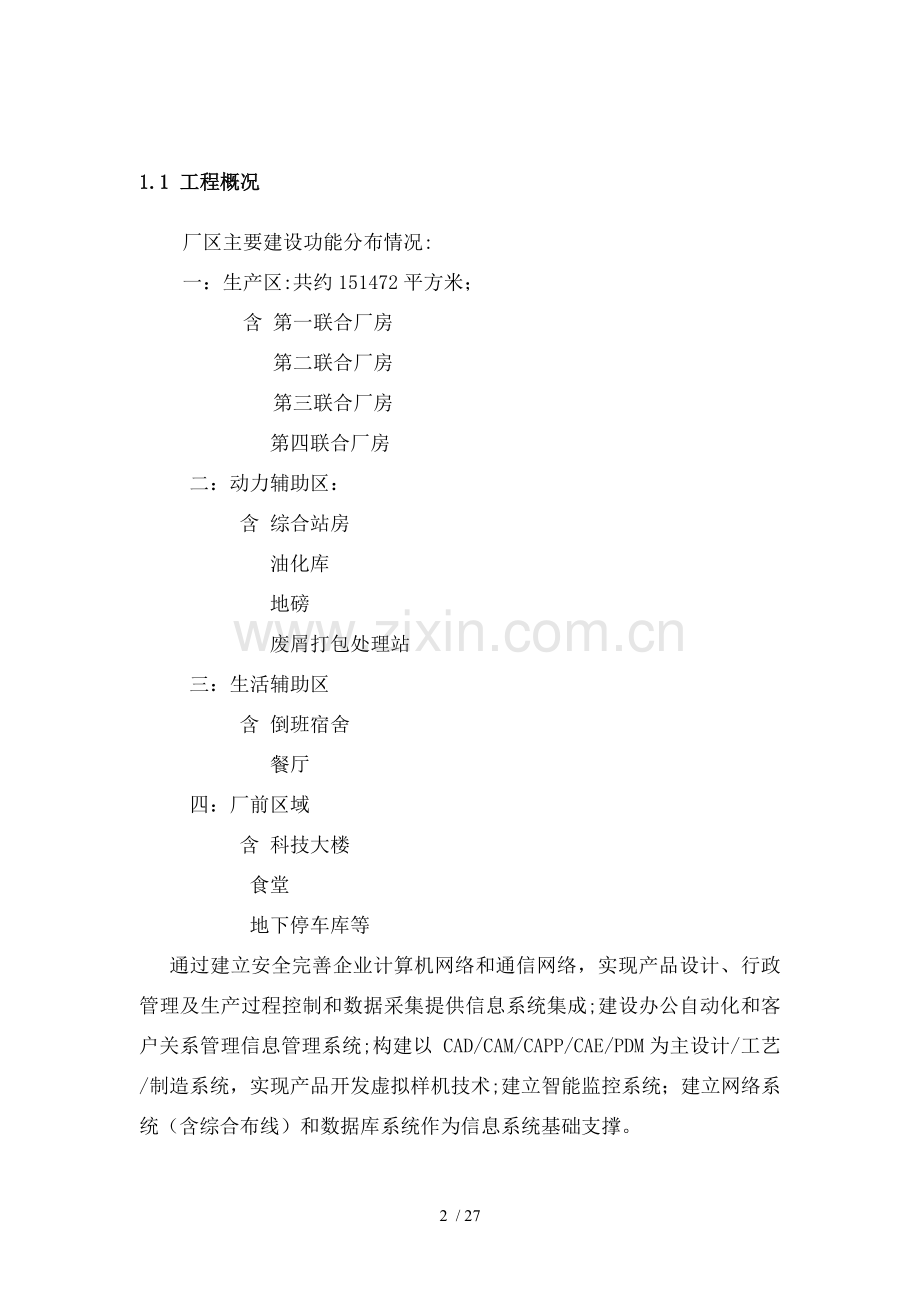

1.1 工程概况
厂区主要建设功能分布情况:
一：生产区:共约151472平方米；
含 第一联合厂房
第二联合厂房
第三联合厂房
第四联合厂房
二：动力辅助区：
含 综合站房
油化库
地磅
废屑打包处理站
三：生活辅助区
含 倒班宿舍
餐厅
四：厂前区域
含 科技大楼
食堂
地下停车库等
通过建立安全完善企业计算机网络和通信网络，实现产品设计、行政管理及生产过程控制和数据采集提供信息系统集成;建设办公自动化和客户关系管理信息管理系统;构建以 CAD/CAM/CAPP/CAE/PDM为主设计/工艺/制造系统，实现产品开发虚拟样机技术;建立智能监控系统；建立网络系统（含综合布线）和数据库系统作为信息系统基础支撑。

1.2 规划设计内容及范围
本次项目设计部分为：
Ø 一： 信息设施系统
1.1通信接入系统
1.2语音通信系统
1.3通信网络系统
交换机系统
服务器系统
存储及备份系统
网络安全及认证
无线局域网
网络管理平台
Ø 二: 无线信号覆盖系统
Ø 三：综合布线系统
Ø 四：有线电视系统
Ø 五：会议系统
Ø 六：有线广播系统
Ø 七：信息引导及发布系统
Ø 八：建筑设备监控及能源管理系统
8.1：建筑设备监控系统
含冷热源及空调控制系统
给排水监控系统
动力监控系统
电梯监测系统
8.2：能源管理系统
主要对生产要素中水、电等计量分析和管理

Ø 九：安全防范系统
9.1视频监控系统
9.2防盗报警系统
9.3巡更管理系统

Ø 十：一卡通系统门禁
10.1停车及门禁控制系统
10.2 一卡通系统
Ø 十一：企业信息化系统
11.1信息系统五级基础构架
11.2办公自动化系统
11.3 CAD/CAE/PDM 设计/工艺/制造系统
11.4 企业资源管理ERP
Ø 十二：智能集成系统（IBMS）
Ø 十三：机房工程
13.1机房精密空调
13.2电源供应
13.3机房装饰
13.4接地及防雷
13.5气体灭火
13.6 环境监控

1.3遵循国家相关规范及标准
1．《智能建筑设计标准》 GB50314-2006
2．《综合布线系统工程设计规范》 GB50311-2007
3．《综合布线系统工程验收规范》 GB50312-2007
4.《建筑物电子信息系统防雷技术规范》 GB50343-2004
5.《安全防范工程技术规范》 GB50348-2004
6．《入侵报警系统工程设计规范》 GB50394-2007
7．《视频安防监控系统工程设计规范》 GB50395-2007
8.《出入口控制系统工程设计规范》 GB50396-2007
9.《电子信息系统机房设计规范》 GB50174-2008
10.《电子信息系统机房施工及验收规范》 GB50462-2008
11. 《视频显示系统工程技术规范》 GB50464-2008
12. 《视频显示系统测量规范》 GB50525-2010
13. 《厅堂扩声系统设计规范》 GB50371-2006
14．《智能建筑工程质量验收规范》 GB50339-2003
15．《民用建筑电气设计规范》 JGJ 16-2008
16.《火灾自动报警系统设计规范》 GB50116-1998
17.《火灾自动报警系统施工及验收规范》 GB50116-1998
18.《工业企业通信接地设计规范》 GBJ79-85
19.《采暖通风及空气调节设计规范》 GB50019-2003
20.《给排水设计规范》 GB50015-2003
21.《供电系统设计规范》 GB50052-95
22．《会议系统电视及音频性能要求》 GB/T15381-94
23．《有线电视系统工程技术规范》 GB50200-94
24．《有线电视广播技术规范》 GY/T106-92
25．《有线广播录音、播音室声学设计规范和用户技术要求》GYJ26-86
26．《建筑设计防火规范》 GB50116-2006
27.《汽车库、修车库、停车场设计防火规范》GB50067-97；
28.《建筑物电子信息系统防雷技术规范》GB50343-2004；
29．《建筑物防雷设计规范》 GB50057-94（2000年版）
30．《公共建筑节能设计标准》 GB50189-2005
31．《建筑玻璃应用技术规程》 JGJ 113-2003
32．《建筑安全玻璃管理规定》 发改委[2003]2116号
33．《智能建筑弱电工程设计施工图集》 09X700
34．建筑电气通用图集 92DQ1-2005
35、建设工程项目管理规范 GB/T50326-2006
36、《软件工程术语》 GB/T11457-1995
37、在软件开发、供应和维护中使用指南GB/T 19000.3-1994
38．《城市道路和建筑物无障碍设计规范》 JGJ50-2001
39、设计院建筑、各专业设计施工图及装饰图纸
除非特别声明，本工程使用上述标准和规范时将采用该标准和规范最新版本。除本系统技术规格另有规定外，本工程以中华人民共和国法定计量单位作为计量单位，不在法定计量单位范围内，将使用国际计量单位和国家选定其它计量单位。
1.4设计原则及子系统设计
通过对本建筑智能化及信息化系统设计以及对后续工程实施支持，让建成后XX集团迁建厂区成为能及当今社会及经济发展相适应智能化信息化生产厂，能实现信息共享和科学管理。
设计中各子系统采用先进，成熟，实用技术，保证智能化系统具有极高安全性、可靠性和容错性，在各个子系统采用模快化和开放式系统结构，以适应系统灵活组网、扩展和系统升级需要；同时通过系统集成系统将各子系统有机联系在一起，可以对不同厂家不同类型产品进行集成，实现资源、信息共享，增强对突发事件响应能力，提高设备利用率，降低能耗节约能源；在保证系统可靠性、先进性同时本着经济实用合理原则，使系统具有良好性能价格比；通过模块化框架组合在技术发展和系统升级时，仍然保证现有投资；同时针对项目后续实施提供技术支撑和针对BMS以及融合通信系统二次软件开发，保证建设单位投入能达到实际使用效果。
根据本工程特点，系统设计应遵循以下设计原则：
Ø 经济性
用最少投资，设计和选择最适合本工程系统、产品；系统不追求最先进，减少盲目投资。
Ø 先进性
采用国际上或国内起主导地位先进技术，保证系统投入使用之后具有一定前瞻性，既可以满足应用要求，同时又具有先进性能。
Ø 成熟性
在保证系统先进性同时，在系统设计时还要求强调以实用为原则，所应用系统必须经过工程实际应用检验。
Ø 安全性
系统设计必须考虑系统自身安全和信息传递安全。
Ø 标准化
系统设计须采用标准化设计和标准化产品。
Ø 可扩展性
各子系统设计应在保证现有功能情况下，预留足够扩展空间，为以后系统扩展及升级打下坚实基础。
以下针对各个子系统进行概要特点描述：
1.4.1 计算机网络系统
系统设计以XXXX集团应用需求为基础，包括满足XX集团内部以及下属公司和上级管理公司（机电股份）数据通信业务需求，建设一个安全、先进、灵活，高带宽、高可靠性多业务网络承载平台和高质量多业务平台。
设计定位考虑：首先保证本次迁建中内各个相对独立管理单位（如技术中心、各个联合生产厂房等）管理；配合及管理相适应系统架构以便满足本项目特殊管理需要；数据通讯系统结构采用标准三层网络架构，核心层及汇聚层之间采用万兆带宽方式进行连接，在各个子管理层设置汇聚交换机，及其下千兆接入层交换机进行连接；其次系统设备设计中考虑到及机电控股集团资源共享，及分级管理配合，相辅相成；系统设计网络流量以及出口带宽预留中考虑今后发展，暂定网络带宽出口预留为40M，具体出口带宽依据及电信运营商商谈和划分，可以独立划分4个出口；其次，其中涉及到技术研发中心等高保密性要求子单位，需要考虑各种不同密级和管理级别应用，使得各种实时性较强应用能够畅通运行同时也不会违背其保密要求；实现视频、语音、数据网络（包含有线网络和无线网络）融合，在整个系统平台管理中，将有线网络和无线网络两个平台进行统一管理，满足XX集团内办公自动化管理，信息传递、资源共享、电子邮件、远程网络视频传输等以及办公人员数据、语音、视频等多功能要求；计算机网络布线和语音通信实施综合布线系统工程，布线部分设计详见综合布线设计，同时通过网络和综合布线系统，为厂区后续进行信息化应用如CAD/CAM/CAPP/CAE/PDM以及ERP等构建网络基础平台。
系统设计先进性：为了保证数据通信网络能实现万兆，因此主干布线采用OM3万兆多模光纤，汇聚交换机机箱上采用万兆光口上联，接入层交换机采用千兆光口上联汇聚层交换机。
系统设计可行性：本系统在设计中也考虑具体实施实际可行性，具体在设计上考虑如下：主交换机及路由器设计放置在可以共同管理机房区域内，汇聚层交换机和楼层接入交换考虑为分楼层管理放置-也就是各个具体使用数据通信业务公司或单位具体使用管理，路由链路由综合布线系统考虑。
1.4.2通信接入系统
通信系统总体设计思想考虑XX集团办公通信协作应用，建设一个安全、高效、便捷，高可用性、高可靠性办公协作平台，降低集团内部沟通成本、提升沟通效率、办公协作水平。
设计定位考虑：融合通信系统设计中包括电话系统、和办公通信协作系统，将集团下属企业语音通信系统。
设计先进性：通信解决方案基于标准协议开发，运行于标准Intel架构，通过强大高可用性设计保证系统安全、可靠、稳定运行，并通过支持SIP/H.323协议转换，实现H.323网络无缝接入。
用户接入层实现用户终端接入， VG语音网关接入普通模拟电话、实现及PSTN和PBX连接。
1.4.3综合布线系统
综合布线系统设计应充分满足机电大厦今后语音视频及数据通信系统要求，按照本大厦实际建设需要，在数据及语音通信中考虑采用融合通信技术，因此在综合布线系统设计中主要考虑用一根六类网线，承载所有语音、数据及其他业务。
设计定位考虑：
按照机电大厦办公室内实际，办公室按照每个座位按1个信息点（通过融合通信实现数据、语音、视频等业务），设置在每间办公室内预留1个布线信息点；
在目前由于装修图纸中部分区域未确定办公桌椅布置产业楼宇研发区以及预留大开间办公室，考虑在这些区域设置区域配线管理箱，按照以后出租给其他单位使用考虑，语音及数据业务不考虑融入大厦融合通信系统中，（只需在弱电间内设置相应管理小机柜或者交换机设备即可），信息点布线设计原则为考虑按每个工位设置1个单孔信息插座，一间办公室考虑备用1个数据点。
根据最新综合布线设计规范GB50311-2007之规定，结合本机电大厦实际工程情况，本次设计综合布线系统设计按以下6个子系统进行设计，包括工作区子系统、配线子系统（水平子系统）、干线子系统、设备间子系统、进线间子系统、管理子系统。
设计先进性：
为了满足语音及数据互换性、可扩展性，采用6类非屏蔽模块式综合布线系统满足语音及数据传输要求。主干布线采用OM3万兆多模光纤，以保证网络今后能平滑过渡到万兆而不更换光缆；核心交换机到汇聚层交换机为万兆通讯数据；为保证数据传输受施工影响降低，水平布线线缆采用十字骨架方式；未分隔拟出租办公区，采用开敞区预留地面分线箱预埋；会议室内及领导办公区采用地面插座敷设方式，方便后续装修配合及调整。
设计可行性：
按照XX集团迁建项目特点，划分为办公区、厂房区以及生活区，按照各个区域特点分别考虑布线：厂区：按照信息中心要求数据划分内外网，布线采用6类屏蔽线-在工作母机位置也预留信息点；办公区：办公位置按照一个数据一个语音进行设计，布线采用6类非屏蔽线；生活区主要只考虑语音通信信号，基本不考虑数据；为保证数据传输受施工影响降低，水平布线线缆采用十字骨架方式；
本工程工设置约5000个6类信息点，信息点表详见综合布线系统点表。

楼栋
序号
楼层
综合布线
语音
数据
配线机柜
壁挂箱
机房UPS
科技大厦
1
1F
60
60

2
2F
60
60
1
2
1
3
3F
90
176

4
4F
90
176

5
5F
90
176
1
2
1
6
6F
92
92

7
7F
92
92

8
8F
92
92
1
2

9
9F
92
92

10
10F
92
92

11
11F
60
60
1
2

12
12F
60
60

厂房一
13
1F
232
464
3
15
18
14
2F
106
212

1

15
3F
106
212

厂房二
16
1F
66
132
3
15
18
17
2F
34
68

1

18
3F
58
116

厂房三
19
1F
66
132
2

20
2F
34
68

12
14
21
3F
58
116

厂房四
22
1F
66
132
2

23
2F
34
68

12
14
24
3F
58
116

食堂
25

10
10

倒班宿舍
26

220
10

停车场
27

0
0

其他
28

0
0

小计:
2118
3084
14
64
66

1.4.4安全防范系统
安全防范系统主要包括防盗报警、门禁、人行通道管理、车库管理、无线巡更、视频监控等子系统。
设计定位考虑：
为了保证XX集团内办公人员人身和公共财产安全，根据建筑功能特点及招标要求，在科技大楼设置三重警戒，一是在周界设置周界红外对射进行警戒、二是在科技大楼走道公共区域设置红外探测进行警戒、三是在重要领导办公室、财务室、重要设备机房设置门禁系统进行警戒，同时在这三重报警区域均设置视频监控，对报警位置进行图像复核，报警及视频监控进行联动控制，并无死角、无盲区，实现全方位、立体化安防探测和监视自动化管理。
设计先进性：
智能分析和基于网络化数字存储平台，可以及平安城市无缝链接；涉及到门禁分级分管理权限。
设计可行性：
按照XX集团平面布置，按照可实行方面考虑进行如下设置：

楼栋
序号
楼层

视频监控
室外快球
室内快球
半球
枪机
电梯
科技大厦
1
1F
3
2
4

2
2F

4

3
3F

4

4
4F

4

5
5F

4

6
6F

4

7
7F

4

8
8F

4

9
9F

4

10
10F

4

11
11F

4

12
12F

4

厂房一
13
1F
3
22
2
5

14
2F
2

15
3F

厂房二
16
1F
3
22
2
5

17
2F
2

18
3F

厂房三
19
1F
2
12
2
3

20
2F
2

21
3F

厂房四
22
1F
2
12
2
3

23
2F
2

24
3F

食堂
25

4
2

倒班宿舍
26

18

停车场
27

6

32

其他
28

小计:
21
76
78
50
0

其他建议增加系统：求助呼叫对讲系统
根据《城市道路和建筑物无障碍设计规范》JGJ50-2001，第7.8.2（强制条文）规定在无障碍专用厕所应设置呼叫求助按钮，因此按照该规范在下述位置设置呼叫求助及对讲系统。
无线巡更系统暂定为100个点
为了满足倒班宿舍、培训中心、接待用房、多功能厅等休闲房间内收看电视需要设置有线电视系统。
电视点设置位置如下：

1.4.5一卡通系统
根据XX集团使用要求，为了满足办公及管理要求，在XX集团厂区设一卡通集成系统。该系统主要包括：门禁控制子系统、考勤管理子系统、车库管理子系统、消费子系统和巡更子系统等。
设计定位考虑：
一卡通系统将基础建立在门禁系统上，综合将考勤管理、停车库管理、消费管理和现场实时巡更管理等子系统整合在一卡通系统中，通过承载一卡通系统数据非接触智能卡在一卡通系统中授权，达到通过员工卡片可以进行员工身份识别、考勤、停车以及消费。各子系统之间通过系统信息数据库及IC卡进行关联，同时又保持各自独立性，分别由不同部门进行管理，实现科学先进性及高度安全性统一。
设计先进性：
通过智能卡在一卡通系统中授权，达到员工通过卡片获得授权可以进行活动，包括开门、消费、停车等；考虑到领导和集团主管高层领导到单位视察无障碍通行，给领导及迎宾车配置远距离无线感应卡，保证领导无障碍进出办公大厦和人性化门禁管理。
设计可行性：
通过中心一卡通管理平台联网集成控制，在一卡通授权实现全面网络化管理，将设备服务器放置在信息中心机房，管理控制终端设置在安防控制中心以及物业管理办公室主管办公桌上，实现本系统全大楼联网管理。
（一）停车管理部分
本项目在负一层车库有3个车辆出入口，即设置3套一进一出车库管理系统。
车库管理系统是为了更人性化服务和管理，能够计算车辆停泊时间、费用，车辆停车次数，车辆进出图像对比分析是否为同一辆车进出，车位空满预报及显示等。
（二）入口考勤闸机部分
在入口人行通道位置，设置4-6部翼闸，用于控制人行出入，在上下班高峰期间，用读卡器作为考勤打卡机。
（三）门禁控制系统部分
技术中心楼层以及机房等重要核心位置，设置门禁控制系统。

楼栋
序号
楼层
一卡通系统
备注　
门禁
消费

科技大厦
1
1F

2
2F

3
3F
4

4
4F

5
5F
4

6
6F

7
7F

8
8F

9
9F

10
10F

11
11F

12
12F

厂房一
13
1F

14
2F

15
3F

厂房二
16
1F

17
2F

18
3F

厂房三
19
1F

20
2F

21
3F

厂房四
22
1F

23
2F

24
3F

食堂
25

6

倒班宿舍
26

停车场
27

其他
28

6

小计:
14
6

1.4.6公共广播系统
根据有关国家规范要求，及时准确地在整个厂区区域内播放音乐或其他紧急通知等发生突发事件可强制切入紧急广播，营造轻松氛围。
设计定位考虑：
厂区中科技大楼为办公大厦，需要经常进行是背景音乐广播以及业务广播以及为了锻炼员工身体进行部分工作间隙时间部分区域广播；同时为节省投资公共广播及消防紧急广播系统共用扬声器和管路；本系统正常情况下作为背景音乐进行工作，火灾及其它紧急情况下，通过每层火灾报警系统控制模块控制强行切换至紧急广播系统，进行紧急广播。
设计先进性：
系统设计主要配置控制室背景音乐主机、布置大楼干线系统。本系统共分25路广播区域(根据本大楼功能要求分25回路，负一层车库为1个回路；楼上每层各为1个回路共12个回路，每个厂房为1个回路，食堂为1个回路，倒班宿舍为4个回路)使用分区区域选择器可控制任何一个区域或区域组或全区域提供背景音响，满足业务及行政管理为主语音广播要求。
设计可行性：
在地下车库设计设置壁挂扬声器，在楼层设置吸顶扬声器，配合现场装修方便安装（消防单位提供管线及设备）；背景音乐主机设置在消防安防控制室内。
楼栋
序号
楼层
LED
防盗报警
背景音乐
备注
5000*3000
4000*2000
红外吸顶
吸顶喇叭
音控开关

科技大厦
1
1F
1

5
1

2
2F

2
5
1

3
3F

5
1

4
4F

5
1

5
5F

2
5
1

6
6F

5
1

7
7F

5
1

8
8F

5
1

9
9F

5
1

10
10F

5
1

11
11F

2
5
1

12
12F

2
5
1

厂房一
13
1F

5

3

14
2F

33

15
3F

33

厂房二
16
1F

5

3

17
2F

33

18
3F

33

厂房三
19
1F

3

3

20
2F

12

21
3F

12

厂房四
22
1F

3

3

23
2F

12

24
3F

12

食堂
25

倒班宿舍
26

停车场
27

其他
28

小计:
1
16
8
252
12

1.4.7信息发布系统
为了发布XX集团办公、业务信息动态、公告、通知等视频、文字、动画信息，为XX集团办公工作人员及来访者提供一个现代化、电子化宣传展示窗口，介绍XX集团及厂区概况、各建筑功能分布、导向、办公信息、办事指南和流程信息发布、组织机构和相关管理人员信息电子发布，提供各类时事信息、服务信息等。
本工程多媒体信息导引及发布系统终端设备有：
1）、LDE显示屏：1个15平米27777点/㎡密度室内全彩LED显示屏，6.00mm点距，包含边框、控制电脑；16个8平方米27777点/㎡密度室内全彩LED显示屏，6.00mm点距，包含边框、控制电脑
2）、液晶显示屏：42英寸液晶屏幕显示屏；

楼栋
序号
楼层
LED

背景音乐
备注
5000*3000
4000*2000
液晶电视
吸顶喇叭
音控开关

科技大厦
1
1F
1

1
5
1

2
2F

1
5
1

3
3F

1
5
1

4
4F

1
5
1

5
5F

1
5
1

6
6F

1
5
1

7
7F

1
5
1

8
8F

1
5
1

9
9F

1
5
1

10
10F

1
5
1

11
11F

5
1

12
12F

5
1

厂房一
13
1F

5

3

14
2F

33

15
3F

33

厂房二
16
1F

5

3

17
2F

33

18
3F

33

厂房三
19
1F

3

3

20
2F

12

21
3F

12

厂房四
22
1F

3

3

23
2F

12

24
3F

12

食堂
25

倒班宿舍
26

停车场
27

其他
28

小计:
1
16
12
252
12

1.4.8智能会议系统及远程视频会议系统
根据我单位设计经验和及建设单位初步沟通要求：配置会议中心配套各个系统，兼顾会议多功能使用，配置中控子系统、会议、扩声系统、投影子系统以及会议记录系统。
多功能厅以及大会议室和接待会议室等。
二层多功能厅设计：
会议显示系统：6000流明专业投影机1台，配置1张200英寸高档金属软幕，,35 00流明专业投影机1台，配置2张100英寸高档金属软幕。
专业扩音系统：超重低音音箱2台，全频主扩声音箱4只，后场补声音箱2只，舞台返听音箱2只，超重低音专业功放1台、全频扩声功放2台，补声功放1台，舞台返听功放1台，声反馈抑制器1台、DVD影碟机1台、24路专业编组调音台1台、数字处理器1台、效果器1台激励器1台。
集中控制系统：视频矩阵1台、RGB矩阵1台、中央控制主机1台、无线触摸屏1套、无线接收器1台、红外发射棒5只、LCD手写屏1台、音量控制器1台、多路电源控制箱2台、监听音箱2只、控制机柜2台。
会议摄录子系统：专业会议摄像机1台。
二层视频会议室：
会议显示系统：55寸液晶电视2台。
扩音系统：吸顶音箱6只，专业功放1台、DVD影碟机1台；
会议系统：会议主机1台，会议话筒12只。
1.4.9建筑设备管理系统
楼宇自控BA系统：
（1）对冷冻空调系统进行自动控制每年可节能15-40%，节省运行费10-15%。
（2）采用了自动化控制系统后能够集中统筹地进行科学管理（建立完整设备运行档案，制定检修计划，确保大楼机电设备运行安全），既可节省大量人力，又可提高管理水平。
（3）空调、供热、给排水、等众多分散设备运行、安全状况、能源使用状况及节能管理实行集中监视、管理和分散控制建筑物管理及控制系统。
（4）对变配电、电梯、消防系统系统采用网关协议方式进行集成化数据采集和提供决策基础信息；
设计先进性描述：在设计过程中，充分考虑系统先进性。采用及当代先进技术发展潮流相吻合产品，来保证前期工程及后续投资可延续性。
采用网络浏览器作为用户界面，授权用户可以通过Web浏览器提供用户界面简捷地登陆到数据管理服务器。用户可以通过Web浏览器在网络任何一点获得数据管理服务器上数据。管理人员和操作者，通过观察显示器所显示各种信息以及打印机所记录各种信息来了解当前或以前整个大楼各种机电设备运行状况，也可通过键盘或鼠标操作来改变各种机电设备运行状况，从而达到管理者各种特定控制要求。操作站级以高速通讯方式进行信息交换，其通讯速率达10/100 M波特。因而其实时性更强，几乎不会有通信阻塞担忧。
由电脑和打印机组成操作站采用Web浏览器提供用户界面简捷地登陆到数据管理服务器。用户可以通过Web浏览器在网络任何一点获得数据管理服务器上数据。管理人员和操作者，通过观察显示器所显示各种信息以及打印机所记录各种信息来了解当前或以前整个大楼各种机电设备运行状况，也可通过键盘或鼠标操作来改变各种机电设备运行状况，从而达到管理者各种特定控制要求。
1.4.10机房工程
机房是智能化系统核心，智能化各子系统控制设备均设置在机房，要使智能化系统正常运行，必须保证智能化系统控制设备稳定可靠地工作。
从建筑图纸上看，本工程设有3个机房：首层1个消防安防控制中心机房（约75平方米）、厂区信息机房（约120平方米），技术中心机房（约100平方米）。
暂定厂区信息中心机房及技术中心机房分开设置。根据消防规范要求消防控制室需要24小时值班，而智能化系统特别是报警、视频监控安全防范系统也需要24小时值班，因此除计算机网络外其它子系统及消防控制合用控制室，设置在一层，称为智能化控制中心，负责整个大楼智能化系统集中控制和管理。
机房工程包括：建筑装饰、供配电、照明、不间断电源、防雷接地、空气调节、机柜系统、监控、消防、综合布线等子系统。招标文件要求机房具体内容包括：
（1）二层厂区计算机机房：数据中心机房120平方米
机房装修：抗静电地板、墙面铝塑板、天花铝扣板、地面做防火、防鼠处理，防火玻璃隔断等；
机房空调系统：精密空调2台；
柜机控制系统：服务器机柜20个，网络机柜4个，远程KVM控制3个；
机房电源系统：80KVA /1小时延时UPS一套，精密配电柜1套；
机房环境监控：实时监测设备及电源数据；
机房防雷系统：防雷、防静电均压带、3级防雷箱、防雷端子板等。
（2）一层安防消防中心机房：监控中心机房75平方米
机房装修：抗静电地板、天花铝扣板、地面做防火、防鼠处理等；
机房空调系统：大5P机房普通空调2台；
机房电源系统：10KVA /1小时延时UPS一套，精密配电柜1套；
机房防雷系统：防雷、防静电均压带、3级防雷箱、防雷端子板等。
（3）技术中心机房 （90平方米）
机房装修：抗静电地板、墙面铝塑板、天花铝扣板、地面做防火、防鼠处理，防火玻璃隔断等；
机房空调系统：精密空调2台；
柜机控制系统：服务器机柜20个，网络机柜4个，远程KVM控制3个；
机房电源系统：80KVA /1小时延时UPS一套，精密配电柜1套；
机房环境监控：实时监测设备及电源数据；
机房防雷系统：防雷、防静电均压带、3级防雷箱、防雷端子板等。

由于智能化系统和设备耐过电压能力低，特别是雷电高电压以及雷电电磁脉冲侵入所产生电磁效应、热效应都会对信息系统设备造成干扰或永久性损坏，每年我国电子设备因雷击造成经济损失相当惊人。因此为了防止和减少雷电对建筑物电子信息系统造成危害，对智能化系统电子设备进行有效保护，在设计时应做好智能化系统防雷接地系统，达到电子信息系统对雷电灾害防护。
（1）电源防雷
大楼实施三级防雷放过电压保护：
1）第一级防雷：在变配电室设置第一级防雷（强电专业在10KV高压进线及低压母线上均设置了避雷器）；
2）第二级防雷：在各机房配电箱电源进线安装40KA电源避雷器一台（带雷击计数器）；
3）第三级防雷：在各机房UPS前端安装20KA电源避雷器一台或用户终端采用带防雷保护电源插座，作为电源系统防雷保护。
（2）信号线路防雷：
1）在外接信号线路进入建筑物内配线架箱，在设备端点安装信号避雷器。
2）在室外摄像机、周界报警线路引入机房时分别在信号（同轴电缆、控制电缆）、电源线路上分别设置信号避雷器及电源避雷器。
3）有线电视引入及卫星电视信号引入同轴信号传输线输出输入端安装同轴信号避雷器。
（3）系统接地：
在一层智能化控制中心（消防控制中心）、三层计算机网络机房以及每层弱电竖井（及电气合用）各设置一台接地端子箱，并在机房防静电地板下采用30X3铜排做等电位连接网；将配电箱PE线、电源避雷器地线和电子设备工作地、信号地、配线架保安器地线以及所有设备外壳、防静电地板接地，桥架以及室外引入电缆等所有金属体均用铜芯塑料软线RV-4.0mm2穿难燃型硬质PVC塑料官保护（防静电地板下敷设）及接地端子箱相连接。接地端子箱通过接地线RV-50mm2穿热镀锌水煤气钢管保护沿墙暗敷设引至基础钢筋（电气接地装置），焊接连通，及电气共用接地装置，其接地电阻要求小于1欧姆。
1.4.11信息化建设PDM/CAD/CAM/ERP软件建设
以计算机和通信技术为主要手段，建成一个覆盖内部各部门设计、生产、应用、销售等全方位信息化集成管理系统，通过计算机网络
