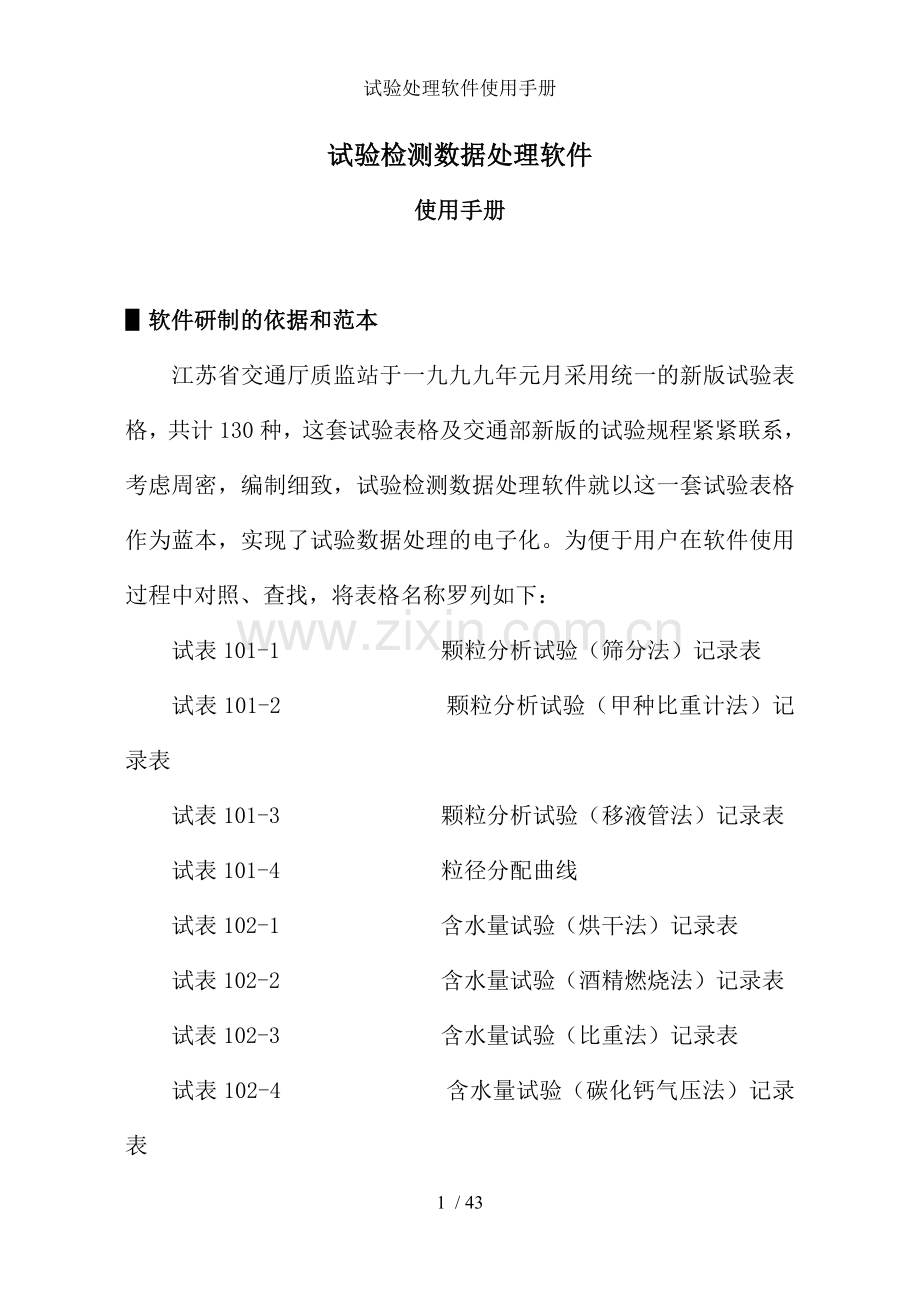

试验处理软件使用手册
试验检测数据处理软件
使用手册

▋软件研制的依据和范本
江苏省交通厅质监站于一九九九年元月采用统一的新版试验表格，共计130种，这套试验表格及交通部新版的试验规程紧紧联系，考虑周密，编制细致，试验检测数据处理软件就以这一套试验表格作为蓝本，实现了试验数据处理的电子化。为便于用户在软件使用过程中对照、查找，将表格名称罗列如下：
试表101-1 颗粒分析试验（筛分法）记录表
试表101-2 颗粒分析试验（甲种比重计法）记录表
试表101-3 颗粒分析试验（移液管法）记录表
试表101-4 粒径分配曲线
试表102-1 含水量试验（烘干法）记录表
试表102-2 含水量试验（酒精燃烧法）记录表
试表102-3 含水量试验（比重法）记录表
试表102-4 含水量试验（碳化钙气压法）记录表

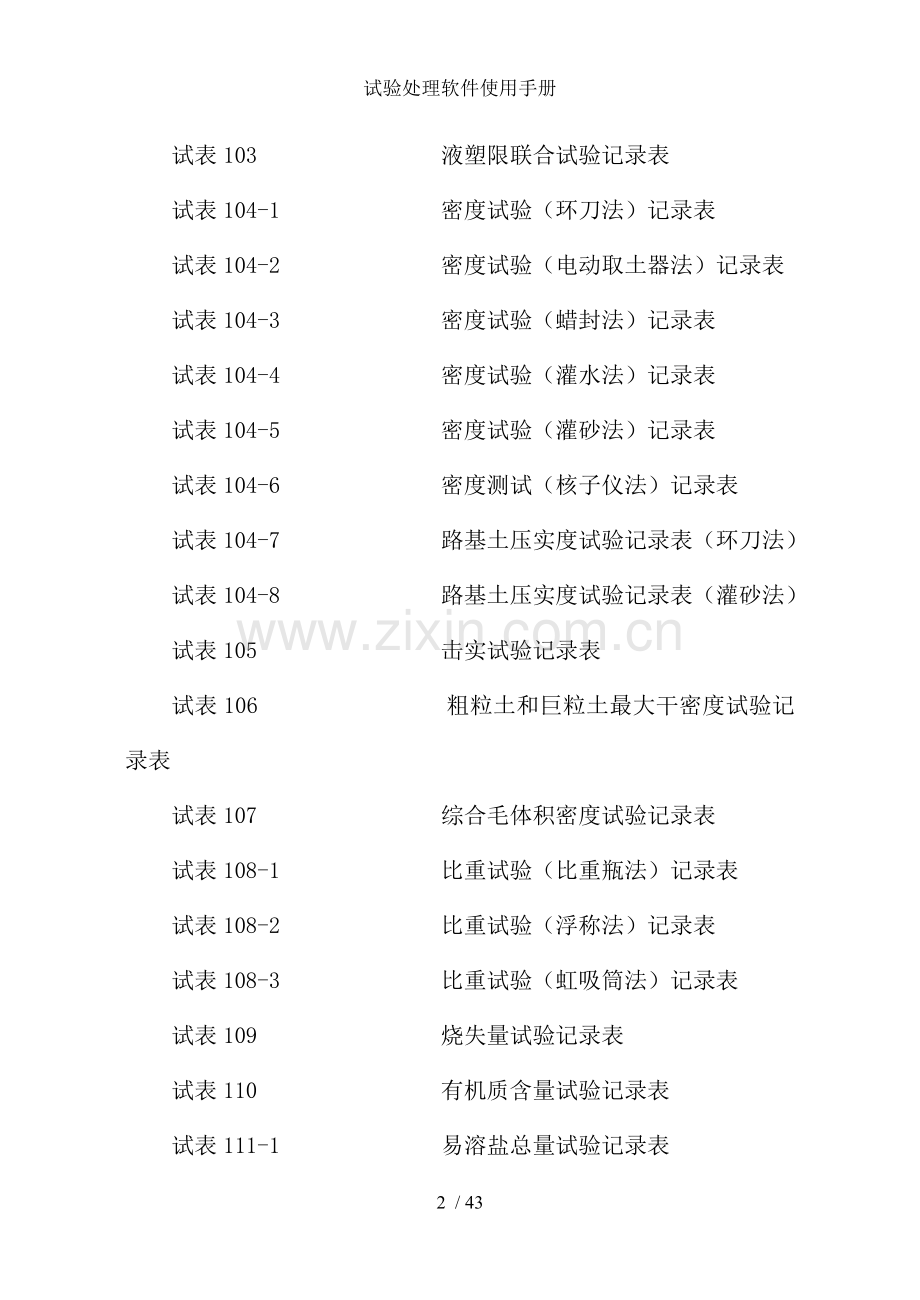

试表103 液塑限联合试验记录表
试表104-1 密度试验（环刀法）记录表
试表104-2 密度试验（电动取土器法）记录表
试表104-3 密度试验（蜡封法）记录表
试表104-4 密度试验（灌水法）记录表
试表104-5 密度试验（灌砂法）记录表
试表104-6 密度测试（核子仪法）记录表
试表104-7 路基土压实度试验记录表（环刀法）
试表104-8 路基土压实度试验记录表（灌砂法）
试表105 击实试验记录表
试表106 粗粒土和巨粒土最大干密度试验记录表
试表107 综合毛体积密度试验记录表
试表108-1 比重试验（比重瓶法）记录表
试表108-2 比重试验（浮称法）记录表
试表108-3 比重试验（虹吸筒法）记录表
试表109 烧失量试验记录表
试表110 有机质含量试验记录表
试表111-1 易溶盐总量试验记录表
试表111-2 碳酸根和碳酸氢根试验记录表
试表111-3 氯根试验（硝酸银滴定法）记录表
试表111-4 氯根试验（硝酸汞滴定法）记录表
试表111-5 钙镁离子试验记录表
试表111-6 硫酸根试验（质量法）记录表
试表111-7 硫酸根试验（EDTA间接配位滴定法）记录表
试表111-8 钠、钾离子试验记录表
试表112 中溶盐试验记录表
试表113 碳酸盐试验（气量法）记录表
试表114 室内回弹模量试验记录表
试表201-1 石料含水率试验记录表
试表201-2 石料吸水率试验记录表
试表202-1 密度试验（比重瓶法）记录表
试表202-2 密度试验（李氏比重瓶法）记录表
试表203-1 毛体积密度试验（静水称量法）记录表
试表203-2 毛体积密度试验（蜡封法）记录表
试表204 坚固性试验（硫酸钠侵蚀法）记录表
试表205 石料抗压强度试验记录表
试表206 石料间接劈裂抗拉强度试验记录表
试表301 含水量试验记录表
试表302-1 无侧限抗压强度试验（试验机法）记录表
试表302-2 无侧限抗压强度试验（应力环法）记录表
试表303-1 水泥石灰剂量测定（EDTA滴定法）记录表
试表303-2 泥石灰剂量测定（直读式侧钙仪法）记录表
试表304-1 石灰的化学分析记录表
试表304-2 石灰化学成分（活性氧化钙氧化镁合量）记录表
试表305 石灰未消解含量试验记录表
试表306 无机结合料稳定土间接抗拉强度试验（劈裂法）记录表
试表307-1 粉煤灰（用于混凝土）试验报告
试表307-2 粉煤灰检验报告
试表308 粉煤灰细度、烧失量、含水量、三氧化硫含量记录表
试表309 粉煤灰需水量比试验记录表
试表401-1 粗细集料筛分试验记录表
试表401-2 砂筛分试验记录表
试表402 细集料表观密度、堆积密度、空隙率试验记录表
试表403 砂的有机质含量试验记录表
试表404 粗集料筛分试验记录表
试表405 粗集料表观密度、堆积密度试验记录表
试表406 集料压碎值试验记录表
试表407 集料针片状颗粒试验记录表
试表408-1 集料含泥量试验记录表
试表410 粗集料磨光值试验记录表
试表411 粗集料冲击值试验记录表
试表412 粗集料磨耗试验记录表
试表501 水泥物理力学性能试验记录表
试表502 混凝土坍落度及密度试验记录表
试表503 水泥混凝土粗集料技术性能试验报告
试表504 水泥混凝土细集料技术性能试验报告
试表505 水泥混凝土配合比设计表
试表506 砂浆配合比设计表
试表507 水泥混凝土试件抗压强度试验记录表
试表508 水泥混凝土抗折强度试验记录表
试表509 砂浆抗压强度试验记录表
试表510 水泥混凝土（砂浆）抗压（抗折）强度汇总表
试表511-1 水泥混凝土芯样强度试验记录表
试表511-2 混凝土劈裂抗拉抗压强度试验记录表
试表512 混凝土抗折弹性模量试验记录表
试表513 水泥混凝土静力抗压弹性模量试验记录表
试表514 混凝土拌和物含气量试验记录表
试表515 水泥混凝土抗渗试验记录表
试表601-1 沥青物性试验记录表
试表602 沥青物性试验记录表
试表603 沥青物性试验记录表
试表604 沥青物性试验记录表
试表605 沥青粘附性试验（水煮法）记录表
试表606 沥青含蜡量试验（蒸馏法）记录表
试表607 乳化沥青试验记录表
试表608 沥青混凝土矿质混合料级配组成设计表
试表609 沥青混凝土稳定性试验（马歇尔试验）记录表
试表611-1 沥青混合料最佳沥青用量试验报告
试表612-1 沥青混合料中沥青含量试验（离心分离法）记录表
试表612-2 沥青混合料沥青抽提试验记录表
试表613 沥青技术性能试验汇总表
试表614 沥青混合料集料技术性能试验汇总表
试表615 矿粉亲水系数及含水量试验记录表
试表701 钢筋拉伸、弯曲试验记录表
试表701-2 预应力混凝土钢丝、钢绞线试验记录表
试表702 金属洛氏硬度试验记录表
试表703 钢筋焊接试验记录表
试表704 泥浆各种性能指标测定试验记录表
试表705 工程水质分析记录表
试表706 渗透系数试验记录表
试表707 塑料排水板试验记录表
试表708 土工布试验记录表
试表709 袋装砂井及砂砾垫层试验记录表
试表710 板式橡胶支座力学试验记录表
试表711 孔道压浆水泥浆强度试验记录表
试表801 回弹法混凝土强度试验记录表
试表802 桩基动测记录表
试表803 沥青砼路面钻芯密度测定记录表
试表804 沥青路面抗滑性能试验记录表
试表805 沥青路面渗水试验记录表
试表806 承载比（CBR）试验记录表
试表807 承载比（CBR）试验记录表
试表808 野外回弹模量试验记录表
试表809 弯沉测试记录表
试表810 平整度检测结果汇总表
试表811 超声检测记录表
试表812 预应力张拉（后张法-端张法）记录表
试表813 钻孔桩钻孔记录表
试表814 预应力张拉（后张法两端张法）记录表
试表815 预应力钢筋冷拉记录表
试表816 后张法预应力钢束张拉记录表
试表817 水下混凝土灌注记录表

▋软件运行的软硬件环境
试验检测数据处理软件对硬件的要求比较宽松，但由于软件较大（约73MB），占用较多的内存和硬盘空间，硬件配置应较高，最好配置PII机型。
软件环境：
操作系统：WINDOWS 95 或 WINDOWS 98
OFFICE 97（EXCEL 97、ACCESS97）或OFFICE 2000
VISUAL BASIC 6.0
在软件运行过程中需要调用VB6.0的部分函数，所以VB6.0必须安装。以上的系统软件用户可以按照正常情况安装，在软件运行过程中自动调用。

▋试验检测数据处理软件的基本结构：
试验检测数据处理软件开发的立足点在于帮助用户处理复杂、琐碎的数据处理工作，而不是代替用户判断、评价。软件的主要功能包括试验表格的基本处理、建立数据库、查询统计。为了用户得到较为直观的界面，我们选用EXCEL制作试验数据的基本处理，ACCESS数据库管理系统建立数据库，利用VB程序实现查询等操作。

在EXCEL 内处理试验表格

数据库还原为表格模块
试验表格处理归档模块

数据库管理模块

打印

统计
查询

▋软件中EXCEL的使用方式
为了使表格易于处理我们选用EXCEL 97作为试验表格处理的基本手段，再通过VB存取模块实现数据库的存取，达到了数据库管理系统应有的功能，但在用户界面上用户只要及EXCEL 的界面打交道，其他功能由软件来实现。下面介绍EXCEL的基本功能和使用。
EXCEL 97 是Microsoft公司推出的 Office 97套装软件的一部分，（本软件适用于最新版Office 2000），非常适用于制作灵活美观的各类表格，EXCEL 97具有良好的用户界面，方便易用的各类工具，丰富的函数功能，开放的用户开发界面，利用EXCEL 97可以使得用户很方便地制作适于自己的样式。
EXCEL 97的基本界面是工作簿，每一个工作簿又有若干个工作表组成，当前正在使用的工作簿为活动工作簿，当前正在使用的工作表为活动工作表。每一个工作表又由若干个单元格组成，对单元格进行数据输入、编辑是试验数据处理软件的基本工作，每一个单元格都应该有一个属性或样式要求，以确定数据类型、输入方式、显示方式，但是单元格也能接纳不合要求的数据，而不会给出错误提示。试验检测数据处理软件在运行到数据库处理时，每一个单元格对应的数据库字段数据类型也是明确定义的，数据库字段不接纳不合要求的数据，工作表中输入了不合要求的数据时，在归档时往往出现出错现象，提示形式为：没有成功地将工作表存入数据库。
在数据输入过程中应注意的一个原则：需要进行进一步计算的数据必须输入数字，按常规应为数字的单元格应输入数字，应避免输入 >10，10~20等文本样式。时间的输入方式应为1999/12/31或1999-12-31的形式，不要输入汉字年月日，如果你习惯于汉字年月日方式可以把单元格的显示方式设定为汉字方式。
EXCEL 97的工具栏非常有用，你可以利用工具栏上的各种工具完成复杂的操作，也可以利用自定义设定自己的工具栏。拖放功能、填充柄、选择列表等功能可以为用户操作提供很大帮助。
为了减少输入工作量，避免出错，试验检测数据处理软件为用户提供了合同号选择功能，利用复合选择按钮，选定合同号，工程项目、施工单位同时更新。复合选择按钮的选项来源是可选项工作表，用户可以对可选项工作表进行更新、编辑，可选项的第一列为合同号，第二列为施工单位，第三列为工程名称，如果一个合同段由两个单位施工，可以将合同号分解，例如：CC-1、CC-2。如果在一个合同段内，项目经理部要对不同的施工队进行分别管理，也可以参照这种形式将合同号分解。
对可选项的更新、编辑最好一次完成，确定下来的合同号应长期使用，不能经常变化，新开工的合同段最好追加在后面，已经完成的工程合同项目最好不要立即删除。
▋试验编号的编码规则
只要满足唯一性的原则，试验编号可以是任意的，但是为了便于查询，我们推荐你采用下面一种编码方法：
级别+合同号+单位工程号+分部工程号+检查标准+分项工程号+流水号
级别是指江苏省交通厅质监站规定的类别，A为行使政府监督职能试验项目，B为行使社会监理职能试验项目，C为行使企业自检职能试验项目。
合同号至分项工程号为交通部工程质量评价的单元划分方法，有些项目在一个分项工程内有不同的检查标准，需要加上检查标准进行区分，例如土方工程压实标准。有些项目是在分部工程内汇总，检查标准需要加在分部工程号和分项工程号之间。总之，编号应从大到小，在流水号之前应能准确描述汇总项目。
流水号可以是简单的流水号，也可以是日期+流水号。
例如：路基压实95区A-E6-1-a1-1-95-001 或 AE61A1195001
混凝土25号A-E6-4-a1-25-1-001
规范的编号对于查询统计非常有用，由于原试验表格设计中没有考虑填写分项工程号，给统计汇总带了困难，为了弥补这个缺陷，必须有规范的试验编号。在软件的查询中编号查询采用前若干位编码的查询方式，由大到小的编号方式非常有利查询。
▋软件中文件存放和结构方式
用户可以为软件建立一个子目录，子目录名称可以任意定义，推荐名称：试验检测数据处理。
在这个子目录内设定两个固定的子目录，“图表模板”、“数据库”，另外还有一个“数据处理.EXE”文件，在“图表模板”子目录内存放在EXCEL模式下制作的各种图表模板。
“试表一1”工作簿内含有试表101-1到试表105总计18张工作表。
“试表一2”工作簿内含有试表106到试表114总计18张工作表。
“试表二”工作簿内含有试表201-1到试表206总计9张工作表。
“试表三”工作簿内含有试表301到试表309总计 13张工作表。
“试表四”工作簿内含有试表401-1到试表412总计12张工作表。
“试表五”工作簿内含有试表501到试表515总计16张工作表。
“试表六”工作簿内含有试表601-1到试表615总计15张工作表。
“试表七”工作簿内含有试表701到试表711总计12张工作表。
“试表八”工作簿内含有试表801到试表817总计17张工作表。
在“数据库”子目录内存放试表101-1到试表817总计130个数据库，除“试表101-4”、“试表611-2”等几个汇总处理的表格外，有原始记录的试验表格都建立了数据库，每个数据库又有“试验记录”、“试验结果”两张表和一个查询“结果查询”，每一个数据库内表和查询的命名都是统一的，便于调用。
在每个数据库的“试验记录”表中存放从图表模板的试验表格中传输过来的试验原始数据，衍生数据和图表不再保存。在每个数据库的“试验结果”表中存放试验的结果，以便于查询、统计、汇总。

▋软件启动

“数据处理.EXE”文件是软件的启动和监控程序，它包括试验表格和数据库之间存档、取档，数据库的查询、处理。双击“数据处理.EXE”即可启动软件的运行。
如果用户在桌面上建立一个快捷键，指向试验检测数据处理子目录内的“数据处理.EXE”，在桌面上即可直接启动软件的运行。
软件启动后，首先出现说明页，如下图

在说明页上任意单击，进入主选页，如下图：

图中左侧为试验表格的处理，有九个选项，单击某一选项可以进入某一项表格处理功能。在EXCEL模式下，每一张表格都是反复使用，在存入数据库工作完成后，直接在原表格上输入新的内容。
土工试验表1 对应图表模板“试表一1.XLS”
土工试验表2 对应图表模板“试表一2.XLS”
石料试验表 对应图表模板“试表二.XLS”
无机结合料试验表 对应图表模板“试表三.XLS”
集料试验表 对应图表模板“试表四.XLS”
水泥水泥砼试验表 对应图表模板“试表五.XLS”
沥青沥青砼试验表 对应图表模板“试表六.XLS”
其他试验表 对应图表模板“试表七.XLS”
现场测试表 对应图表模板“试表八.XLS”
主选页右侧为数据库的处理，包含两个可选项，“数据库还原为表格”和“查询统计”。单击“数据库还原为表格”，进入试验检测数据库窗体，如下图：

在“试验检测数据库”窗体上，用户应首先选择右侧的数据库文件，单击数据库文件后，数据库内容直接显示在表格里，用户在表格内选择需要还原的试验项目，选中后试验编号自动进入“选中的试验编号”栏内，在试验表格和试验编号选择完成后，用户可以单击“数据库记录还原为表格”键，程序将进入EXCEL 模式，显示用户选中的试验表，在这种模式下，用户的各项操作及前述EXCEL表格的各项操作完全相同，只是在退出时，重新显示“试验检测数据库”，而不是主选页。
在主选页上选择“查询统计”按钮，软件进入“试验结果查询”窗体，用户应首先选择数据库文件，在单击选中数据库文件后，该数据库文件试验结果表中所有记录显示在表格上，即首先显示“无条件查询”。
条件查询可以选择地使用四个查询条件，查询开始时间、查询结束时间、合同号、试验编号的前若干位，查询开始结束时间是不可少的查询条件，用户在希望查询所有时间上的试验结果时，可把开始时间提前很早，而把结束时间推后很晚。在只需要早于某时或晚于某时的查询中也可以采用这种方法，查询开始、结束时间包括了输入日期的当天，及日常习惯一致。日期的输入方式为月日年的形式：#12/31/1999#。
合同号查询条件采用选择的形式，点击下拉式选择框，选择合同号。试验编号查询采用输入的方式，一般输入同一类可汇总统计的前若干个编码，用户应使查询的数据处于相同的标准，如：相同的压实标准或相同的混凝土标号。

在各项查询条件准备完成后，单击“开始查询”按钮，查询结果显示在表格中，再单击“汇总统计”，进入汇总打印窗体，如下图。
在汇总打印窗体上，用户应首先确定是否采用三倍标准差取舍数据，再选择需要汇总的项目，选择采用下拉框的方式，虽然数据库每个字段都可以进行汇总，但一般选择主要试验结果，如：压实度、强度。
在汇总完成后，用户可以打印查询结果。

▋软件的基本使用方法
软件中工作簿的处理
在所有的工作表中，研制人根据单元格的不同性质，将表格分成蓝、白、黄、褐四种颜色，蓝色的单元格代表说明或提示性的固定栏目，一般不可修改。白色单元格为原始数据输入格，可进行各种输入、编辑、修改，是操作员的主要处理对象。黄色单元格为衍生数据单元格，隐藏着计算公式，不需要手工输入。褐色单元格是一种特殊输入单元格，大部分试验表格的桩号、部位的内容着褐色，褐色单元格在数据存档过程中起判断作用，如果该单元格填写有内容，在存档过程中判断为该行、列或该表有内容，否则，判断为空行、空列或空表，不存入数据库。这一点请用户切记！！
公式的避错处理
衍生数据利用公式处理过程中往往会出现数值除以0的情况出现，为了避免错误，一般可以采用两种方法避错，一种方法是首先对除数进行判断，除数为0时，得到一个结果，除数不为0时，得到另一个结果。另一种方法是在除数上加一个很小的小数，避免了公式错误，本软件采用第二种方法，请用户不要以为公式出错。例如取平均值：
平均值=SUM(A1:A10)/(COUNT(A1:A10)+0.0000001)
保护功能
试验检测数据处理软件对工作表进行了保护，但没有设置密码，设置保护的目的只是为了防止用户操作错误，保护公式、样式等不受破坏。如果用户需要对公式、样式进行调整，或者使表格处理适于个人习惯，用户可以自行撤销对工作表的保护，步骤如下：
选中菜单项 工具（T）
在工具（T）列表菜单中选中菜单项 保护（P）
在保护（P）列表菜单中选中惨淡项 撤销保护工作表（P）
用户在进行修改完成后，应该对工作表进行保护，以保护工作表避免受到破坏。保护的步骤及上面基本相似，按照提示对内容、方案、对象进行保护，注意不要设置密码。
试验表格存入数据库的引发
用户对试验表格的处理是在EXCEL方式下进行的，而表格存入数据库的VB程序模块已经进入内存等待命令，为了在不退出EXCEL方式的情况下引发VB存档程序模块，我们选用变换当前活动工作表的方式。在试验表格输入完成后，变换当前工作表，VB监控模块即给出存档提示，询问用户是否将前一张表格存入数据库，选择“确定”即可进行存档操作，选择“取消”即为放弃存档。
在表格存入数据库操作过程中，首先判断试验编号的唯一性，如果在数据库中已有要存入的编号，则提示用户是否对数据进行更新，需要更新选择“确定”，同一编号的原有数据全部删除，重新将新数据存入。如果用户忘记修改试验编号造成重号，这时可选择“取消”，数据库原有数据不变。
统计数据的处理
平行试验的数据一般用于确定试验是否可信，一般由用户判断。这样可使软件灵活，有时在平行试验略微超标时，仍然可以得到结果。
在试验数据较多时，一般采用数理统计的方法，软件实现自动取舍，得到试验结果。一张试验表得到一个统计结果的情况，统计在表内完成；多张试验表得到一个结果的情况，在查询统计内完成。
不同的试验项目对于统计的结果有不同的要求，有些需要平均值，有些需要代表值。而代表值根据保证率、置信度的不同又有多种情况，为了得到通用的结果，查询统计程序中给出了统计后的统计点数、平均值、均方差、最大值、最小值。用户可以根据试验项目的不同，通过简单计算得到代表值。
在数据查询统计中，有时候用户需要对异常数据进行取舍，而有些时候又不需要舍弃数据，为了便于使用，软件提供一个选项“按3S取舍”反复按钮，选中为√，不选为空

▋主要试验表格的操作
试表101-2 颗粒分析试验（甲种比重计法）记录表适用于记录粒径小于0.074毫米土的比重计法颗粒分析试验，用户需要输入土粒的比重、土粒比重校正系数、分散剂校正系数，不同时间比重计读数、温度，自动计算修正后的千毫升克数，查图表求得土粒落距、粒径，自动计算小于某粒径质量百分比，这里应注意：土的总质量取用固定值30克，这及一般习惯相一致，如果总土量不是30克，用户可以自行修改公式。
温度、分散剂修正克数=甲种比重计读数+温度修正值-分散剂修正值
每千毫升修正后的克数=温度、分散剂修正克数*土粒比重修正系数
小于某粒径质量百分比=每千毫升修正后的克数*100/30
试表101-3 颗粒分析试验（移液管法）记录表适用于记录粒径小于0.074毫米土的移液管法颗粒分析试验，用户需要输入土样总重、土粒的比重，预期的各种粒径、杯号、杯土重、杯重，其余项目自动计算。在表格的外侧加上了只显示不打印的一列，表示某粒径静置时间，供用户参考，在已知水温的情况下，用户可以自行调整公式，计算某粒径下沉一定深度所需的静置时间。
吸管内土质量=杯土重-杯重
千毫升小于某粒径质量=吸管内土质量*1000/25
小于某粒径的土质量百分数=千毫升小于某粒径质量/土总重*100
时间t=L*η/（d2/400*981/10000*2/9*（ρs-ΡWT）
试表101-4 粒径分配曲线是一张数据处理表，处理的数据都是其他表格产生的数据，所以本表不再进行存档，需要绘制曲线的数据通过手工处理填入表格右侧的粒径和通过率栏目，表中已有的粒径只是常用的数值，不是固定值，用户可以进行修改、追加。粒径和通过率栏目只显示，不打印，数据输入完成，曲线自动绘出，按打印机按钮即可打印粒径分配曲线。如果土样中颗粒粒径全部大于某粒径，则通过率应填入100，而不应该空着，空格在处理时作0处理。
试表102-1 含水量试验（烘干法）记录表适用于记录用烘干法测定土工、底基层、基层等的含水量试验，在一张表中可以填入两次试验，实际上一张表很多时候只填入一次试验，为了存档紧凑，必须对试验次数进行判断，我们把取样桩号栏填写及否作为判断是否有试验内容的标志。取样桩号栏为空值表示试验未作，此列无效。
用户需要输入盒号、盒重、盒加干土重、盒加湿土重，自动计算水分重、干土重、含水量、平行试验平均值。
水分质量=盒加湿土质量-盒加干土重
干土质量=盒加干土重-盒重
含水量=水分质量/干土质量*100
平均含水量=含水量平行试验累积值/平行试验次数
试表103 液塑限联合测定试验记录表适用于液塑限联合测定仪测定土的液塑限试验，软件中提供了自动绘图和自动读取结果的能力，试验结果通过简单计算，形成锥入深度和含水量对应的三对数据，通过分别求对数将三点绘制于双对数坐标上。
读图的第一步是判断试验结果是否有效，在图表上已经将ab、ac两条线绘出病进行了延长，用户可以利用图右侧塑限锥入深度值判断两条线在塑限锥入深度上的含水量差值是否大于2%，如果大于2%，则试验无效。在试验无效的情况下，计算机仍能给出结果，用户可以将该结果废弃。
自动读图的原理是在ab、ac两条线中间建立第三条线，利用液塑限锥入深度读取液塑限含水量，先对液塑限锥入深度求对数，利用液塑限锥入深度的对数读图，求得液塑限含水量的对数，再计算液塑限含水量。但是ab、ac间的第三条线并没有绘出。
塑限锥入深度利用液限含水量求得，砂性土和细粒土有两个不同的公式，需要通过“试样描述”填写的内容判断，如果是砂性土，则用户必须在试样描述中填写“砂性土”，请用户切记！！其他土类用户可随意填写。
砂性土
hp=29.6-1.22WL+0.017WL2-0.0000744WL3
非砂性土
hp=WL/(0.524WL-7.606)
计算机自动读取液塑限含水量可能及试验员手工读取数值不完全一致，这是由于两次手工读图造成的误差，一般来说，计算机精度较高。
试表104-1 密度试验（环刀法）记录表适用于记录环刀法素土密实度试验，试验表格中没有设置压实标准栏目，用户应在试样描述中准确描述，典型的描述为“90区第11层素土”。 环刀取样桩号及标高位置栏根据试验内容填写，有试验内容的列，环刀取样桩号及标高位置栏必须填写。
水分重=盒加湿土重-盒加干土重
干土重=盒加干土重-盒重
含水量=水分重/干土重*100
平均含水量=平行试验值累积/平行试验次数
湿土密度=环刀土重/环刀体积
干土密度=湿土密度/（1+平均含水量/100）
压实度=干土密度/标定的土的最大干密度*100
试表104-3 密度试验（蜡封法）记录表适用于记录易破裂土或形态不规则坚硬土的蜡封密度试验，土样编号作为判断是否有试验内容的标志，如果没有正规的编号可用1、2、3…代替，有试验内容必须有土样编号。
蜡封试件体积=（蜡封试件质量-蜡封试件水中质量）/水的密度
蜡体积=（蜡封试件质量-试样质量）/0.92
试件体积=蜡封试件体积-蜡体积
试件密度=试样质量/试样体积
在公式中蜡的密度取用固定的0.92g/cm3，如果蜡密度有变化，用户可自行修改公式。
试表105 击实试验记录表适用于记录粒径不大于38mm的各类素土、石灰土、二灰土、二灰碎石的击实试验，击实试验结果绘制成图表，最大干密度、最佳含水量通过读取曲线最高点获得，本软件实现了自动绘图，读图由用户完成，最大干密度、最佳含水量分别填入相应的栏目内。
由于试验误差，绘制出的曲线往往并不理想，在只有一个点误差较大时，往往并不重做试验，只是将这一个点不予考虑，为了模拟这种处理方式，我们在表格的下方设置了取舍栏，将需要取用的数据放在含水量和干密度取用栏，图表通过取舍栏绘制图表。注意：数据取舍栏正常情况下及含水量、干密度建立了正常的动态联系，为了取舍目的将这种联系破坏后，用户应尽快恢复，恢复方法如下：
含水量取用栏分别输入：
“=F25”、 “=H25”、 “=J25”、 “=L25”、 “=N25”
干密度取用栏分别输入：
“=F17”、 “=H17”、 “=J17”、 “=L17”、 “=N17”
击实试验图表的趋势线一般采用二阶多项式的形式，但有时候采用三阶多项式效果更好，用户可以自行调整选用多项式的阶数，调整方法如下：
选中趋势线；修改趋势线格式；趋势线类型确定为多项式；调整多项式的阶数，直至得到满意的结果。
试表106 粗粒土和巨料土最大干密度试验记录表适用于记录振动台法或表面振动压实仪法测定无粘性粗粒土、巨粒土最大干密度试验，试验中可以采用干土法、湿土法两种方法，原表设计中没有考虑湿土法含水量的填写位置，我们在表格外的下方增加含水量栏目，只显示，不打印。
为了在一张表中同时处理干土法和湿土法的试验结果，首先判断含水量栏目是否有值，如果没有值，则按照干土法计算最大干密度；如果有值，则按照湿土法计算最大干密度。请用户在处理含水量栏目时注意：有含水量直接输入数字，无含水量（干土法）不要输入0或空格，而应用delete键清空单元格，使含水量栏内无值。
含水量栏内无值时：
干土试样质量=试样加试筒质量-试筒质量
试样干密度=干土试样质量/试筒体积
含水量栏内有数值时：
湿土试样质量=试样加试筒质量-试筒质量
试样干密度=干土试样质量/试筒体积/（1+含水量/100）
平均最大干密度=试样干密度累积/平行试验次数
偏差百分率=∣平均最大干密度-试样干密度∣/平均干密度
试表109-113 为土工化学试验表，有些化学试验表有“及吸取浸出液体积相当的土样质量”栏目，请用户填写。有些没有该栏目，公式中自动计算。
及吸取浸出液体积相当的土样质量=浸出液体积/5
制取浸出液一般采用土水比1：5的比例。如果用户采用其他比例，对公式自行调整。
试表114 室内回弹模量试验记录表适用于记录细粒土的室内回弹模量试验，试验方法可以是承载板法或者路强仪法，为了便于用户对回弹变形的修正，在表格的右侧自动绘制单位压力及回弹变形（p-l）关系曲线，曲线中的回弹变形数值是自动计算得到的数值，没有经过修正。回弹变形的修正采用手工修正的办法，由用户对p-l曲线进行判断。
单位压力及回弹变形关系曲线只显示、不打印。
回弹变形修正值在不修正时，可以直接等于计算值，分别键入公式：“=L16”、 “=L17”、 “=L18”、 “=L19”、 “=L20”。
回弹变形=|加载读数-卸载读数|
回弹模量E=πpD*（1-μ2）/4/l
试表205 石料抗压强度试验记录表适用于记录圆柱体或立方体石料试件的抗压强度，在长宽栏内有数据时，自动判断为立方体，直径栏有数据时判断为圆柱体，长度栏和直径栏不能同时有数据。
石料抗压强度试验一般离散较大，一次一组六个试件，按照三倍均方差的原则取舍数据，不合要求的数据剔除后取平均值作为抗压强度代表值。
试表206采用及上相同的方法判断圆柱体或立方体，对三个试件只取平均值，不进行取舍。
试表302-2 无侧限抗压强度试验（应力环法）记录表适用于记录无机结合料稳定土、稳定碎石等材料的无侧限抗压强度试验，在表格中的计算中需要用到应力环的倔强系数和试件直径，在表格的右侧，设置了倔强系数和试件直径栏目，请用户填写。该栏目只显示不打印。
轴向荷载=应力环读数*倔强系数
无侧限强度=轴向荷载/（πd2/4）
标准误差δ=STDEV(强度值项)
强度特征值=强度平均值-1.645*标准误差δ
试表303-1 水泥或石灰剂量的测定（EDTA法）记录表适用于记录水泥、石灰稳定土、稳定碎石等材料的灰剂量，由于石灰剂量标准曲线变化较大，本表没有制作公式自动计算灰剂量，灰剂量值通过手工查图得到。
如果用户在一段时间内一直使用同一条灰剂量标准曲线，可以自行制作公式，实现自动计算。
试表401-1、试表401-2和试表404 都是用于记录集料筛分情况的记录表，试表401-1 适用于记录掺配过的混合集料筛分情况。原表格没有筛分曲线，为了使用户得到直观的认识，在表格右侧绘制了筛分曲线，一般情况下不打印，需要打印时可以单独选中曲线图表打印。
试表401-2适用于记录砂筛分试验，可以自动计算各筛孔的通过率，自动计算细度模数，自动绘出筛分曲线。
试表404适用于记录粗集料筛分试验。
试表501 水泥物理力学性能试验记录表适用于记录水泥细度、标准稠度用水量、凝结时间、安定性、胶砂强度试验。
抗折强度Rf=3*P*L/(2*b*h2)
抗折强度结果取三块试件的平均值。当三个强度值中有超过平均值±10%，应剔
