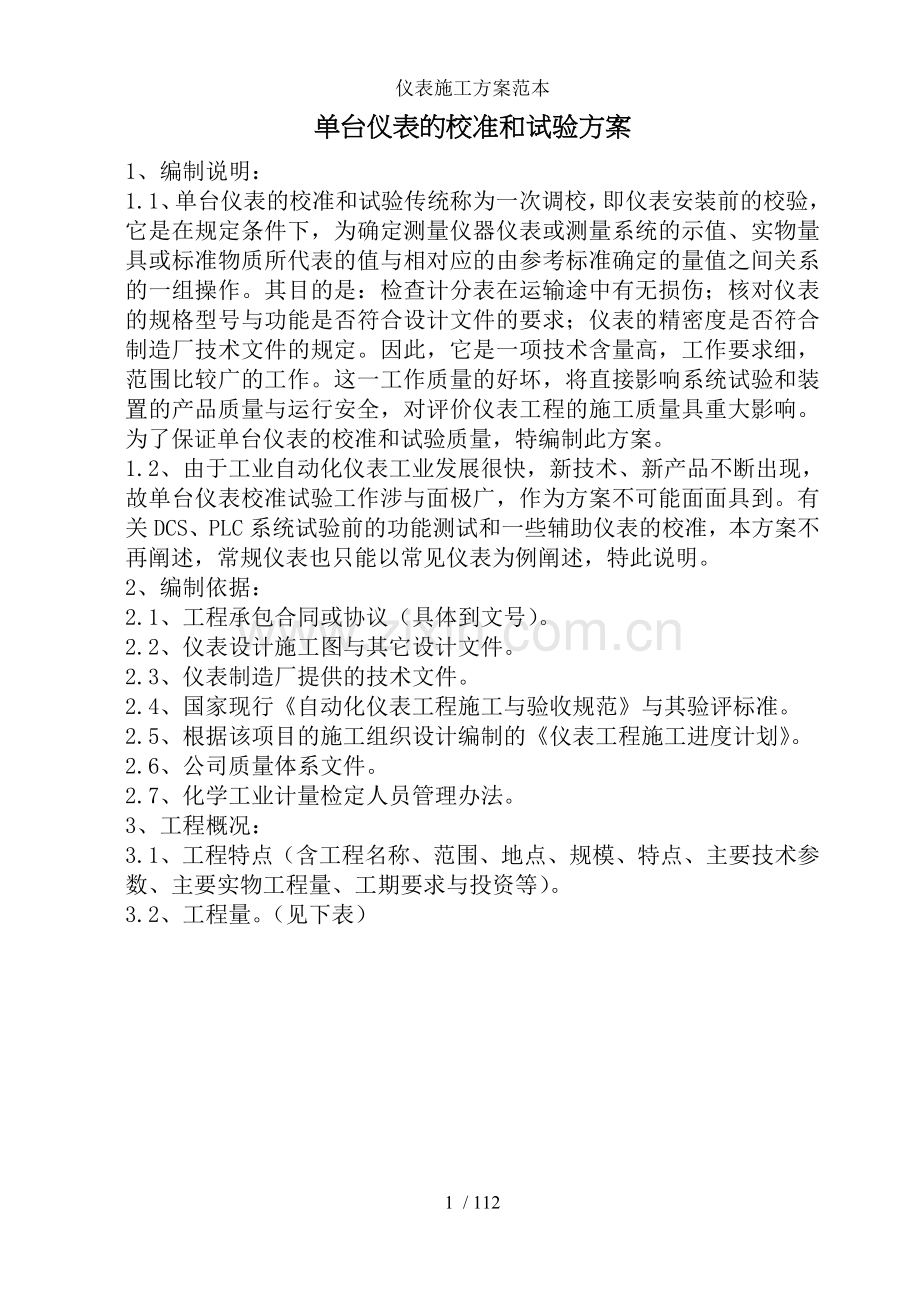

仪表施工方案范本
单台仪表的校准和试验方案
1、编制说明：
1.1、单台仪表的校准和试验传统称为一次调校，即仪表安装前的校验，它是在规定条件下，为确定测量仪器仪表或测量系统的示值、实物量具或标准物质所代表的值与相对应的由参考标准确定的量值之间关系的一组操作。其目的是：检查计分表在运输途中有无损伤；核对仪表的规格型号与功能是否符合设计文件的要求；仪表的精密度是否符合制造厂技术文件的规定。因此，它是一项技术含量高，工作要求细，范围比较广的工作。这一工作质量的好坏，将直接影响系统试验和装置的产品质量与运行安全，对评价仪表工程的施工质量具重大影响。为了保证单台仪表的校准和试验质量，特编制此方案。
1.2、由于工业自动化仪表工业发展很快，新技术、新产品不断出现，故单台仪表校准试验工作涉与面极广，作为方案不可能面面具到。有关DCS、PLC系统试验前的功能测试和一些辅助仪表的校准，本方案不再阐述，常规仪表也只能以常见仪表为例阐述，特此说明。
2、编制依据：
2.1、工程承包合同或协议（具体到文号）。
2.2、仪表设计施工图与其它设计文件。
2.3、仪表制造厂提供的技术文件。
2.4、国家现行《自动化仪表工程施工与验收规范》与其验评标准。
2.5、根据该项目的施工组织设计编制的《仪表工程施工进度计划》。
2.6、公司质量体系文件。
2.7、化学工业计量检定人员管理办法。
3、工程概况：
3.1、工程特点（含工程名称、范围、地点、规模、特点、主要技术参数、主要实物工程量、工期要求与投资等）。
3.2、工程量。（见下表）

仪表设备分类统计表（样表）
序号
仪表设备名称
单位
数量
备注
1
温度仪表 包括：

①、双金属温度计
支

②、压力式温度计
支

③、热电偶
支

④、热电阻
支

⑤、温度变送器
台

⑥、盘装温度仪表
台

2
压力仪表 包括：

①、

②、

③、

3
流量仪表 包括：

①、

②、

③、

4
物位仪表 包括：

①、

②、

③、

5
成份仪表 包括：

①、

6
调节仪表 包括：

①、

7
旋转机械量仪表

8
执行器

4、仪表校准、试验的程序：（见程序图）
单台仪表校准、试验程序图
N
Y
核对设备汇总表与明细表是否吻合
配置合格的
计量器具
设置合格的
计量器具室
设置合格的
校准间
编制必要的仪表搬运、贮存方案
仪表设备出库
开箱验收
熟悉制造厂技术文件
入现场设备库
（建帐、标位号）
编制单台仪表校准试验方案
技术交底
单台仪表校准
作原始状态和调整过程记录
填写校验成绩单

通知
供货方
退 货
制造厂
现场服务
标识、隔离
质管员验收
资料员存档
贴“产品合格”标识
防 护
N
Y
Y
N
核对仪表选型是否满足工艺

要求
熟 悉 图 纸

5、校准、试验方法与质量要求：
5.1、一般规定：
5.1.1、试验环境条件：
仪表的校准和试验（不含执行器）应在试验室内进行。试验室应具备下列条件：
a、室内清洁、安静，光线充足，无振动，无对仪表与线路的电磁场干扰。
b、室内温度保持在10~35℃。
c、电源电压稳定，交流电源与60V以上的直流电源电压波动不应超过±10%。60V以下的直流电源电压波动不应超过±5%。
d、气源应清洁、干燥，露点比最低环境温度低10℃以上，气源压力稳定，调压设施完备。
5.1.2、仪表校准和试验用的标准仪器仪表，应具备有效的计量检定合格证明，其基本误差的绝对值不宜超过被校准仪表基本误差绝对值的1/3。
5.1.3、仪表校准和试验的条件、项目、方法应符合制造厂技术文件的规定和设计文件要求，并应使用制造厂已提供的专用工具和试验设备。
5.1.4、从事校准和试验工作的人员，应具备相应的资质和省级以上化工主管部门颁发的检定证件，并能熟练地掌握试验项目的操作技能，正确使用、维护所用计量器具。
5.1.5、单台仪表校准点应在全量程范围内均匀选取，一般不应少于5点。
5.1.6、仪表校准和试验前应对仪表进行外观检查，其内容应包括：
a、仪表的型号、规格、材质、防爆级别等应符合设计文件要求。
b、无变形、损伤、油漆脱落、零件丢失等缺陷，外形主要尺寸、连接螺纹符合设计要求。
c、铭牌标志、附件、备件齐全。
d、产品技术文件和质量证明书齐全。
5.1.7、仪表经校准和试验后，应达到下列要求：
a、基本误差、回差应符合仪表的允许误差。
b、仪表零位正确，偏差值不超过允许误差的1/2。
c、报警、联锁设定偏差不超过仪表允许误差，其设定值符合设计文件要求。
d、指针在整个行程中无抖动、摩擦和跳动现象。
e、可调部件应留有再调整的余地。
f、数字显示仪表无闪烁现象。
g、记录仪表划线或打字应清晰，记录纸移动正常。记录误差符合仪表精度要求。
5.1.8、仪表校准试验后，应与时填写校验记录，并要求数据真实、项目齐全、字迹清晰、签字完备，并在表体明显位置贴上“产品合格”标识和标注位号。
5.1.9、校准合格的仪表应按公司物质贮存程序的有关要求妥善保管。经调整不合格的仪表应通报设备计划员和工号工程师会同监理、业主等有关人员检查、确认后，退库处理。
5.2、温度仪表：
5.2.1、双金属温度计、压力式温度计应进行示值校准，一般校验点不少于两点。如被校仪表已指示环境温度，可将环境温度当作一个校准点，另取一个点即可。在二个校准点中，若有一点不合格，则应判被校表不合格。该试验的操作要点是将温包或双金属温度计的感温元件与标准水银温度计的感温液置于同一环境温度中，注意控制被测介质温度的变化缓慢而均匀。如多支双金属温度计或压力式温度计同时校准，应按正、反顺序检测两次，取其平均值。
5.2.2、热电偶、热电阻应作导通和绝缘检查，并应进行常温下mv、电阻测试，一般不再进行热电性能试验。如业主坚持对装置中主要检测点和有特殊要求的检测点的热电偶、热电阻进行热电性能试验，原则上不超过总量的10%。热电偶、热电阻热电特性的允许误差分别见表1、表2。
表1：常用热电偶允许误差表
分度号
级别
使用温度范围
（℃）
允 许 偏 差
（℃）
技术标准号
S
Ⅰ
0~1100
±1
JJG141-83
1100~1600
±[1+(t-1100)×0.003]
Ⅱ
0~600
±1.5
600~1600
±0.25%t
K
Ⅰ
-40~1100
±1.5℃或±0.75%t
GB2614-85
Ⅱ
-40~1300
±2.5或±0.4%t
Ⅲ
-200~40
±2.5或±1.5%t
E
Ⅰ
-40~800
±1.5或±0.4%t
GB4993-85
Ⅱ
-40~900
±2.5或±0.75%t
Ⅲ
-200~40
±2.5或±1.5%t
T
Ⅰ
-40~350
±0.5或±0.4%t
GB2903-82
Ⅱ
-40~350
±1.0或±0.75%t
Ⅲ
-200~40
±1.0或±1.5%t
J
Ⅰ
-40~750
±1.5或±0.4%t
GB4994-85
Ⅱ
-40~750
±2.5或±0.75%t
注：①、t为被测温度；
②、允许偏差以℃或实际温度的百分数表示，应采用其中计算数值较大的值（分度号为S的热电偶除外）。
表2：常用热电阻允许误差值

名称
级别
分度号
R0（Ω）
允许误差（℃）
铂热电阻
A级
Pt10
10
±(0.15+0.002|t|)
Pt100
100
±(0.15+0.002|t|)
B级
Pt10
10
±(0.30+0.005|t|)
Pt100
100
±(0.30+0.005|t|)
铜热电阻
Cu50
50
±(0.30+0.006|t|)
Cu100
100
±(0.30+0.006|t|)
注：①、R0为0℃时的标准电阻；
②、t为被测温度；
5.2.3、动圈仪表的校验应符合下列规定：
a、仪表的试验项目应包括：示值基本误差、回差、倾斜误差、设定点偏差。配热电偶的动圈仪表还应进行“断偶保护”试验。
b、配热电偶的动圈校验时，在测量回路中应加仪表规定外阻±0.1Ω的外接电阻，配热电阻的动圈仪表应做三个外接电阻同增同减的示值误差试验。如附加误差很小，经业主同意可取消外接电阻，但校准时从标准电阻箱到仪表的连接应选用同截面、同长度的多股铜芯塑料线。
c、倾斜误差试验在上限值、下限值两个刻度线上进行，但对有前置放大器的仪表，可在量程的10%、90%两点附近进行。倾斜角度为50~100，倾斜方向为前、后、左、右四个方向，倾斜误差要求不大于仪表允许误差。
d、设定点偏差试验应在相当于标尺弧长的10%、50%、90%附近的刻度线上进行，也可以根据设计提供的联锁、报警值试验。设定点偏差应不大于仪表的允许误差。
5.2.4、数字温度指示调节仪：
a、仪表的试验项目应包括：指示基本误差、稳定度误差、设定点误差与PID特性试验等。
b、指示基本误差试验宜采用输入基准法校准，但需重复试验两次，取其最大差值作为被校仪表在该点的误差。
c、仪表稳定度试验包括显示波动量和示值漂移量的测定，作为评价仪表品质的参数，一般仪表显示波动量不得大于其分辨力，1小时内示值漂移量不得大于仪表允许误差的1/4。
d、带调节功能的仪表，应在量程的10%、50%、90%附近，试验校准设定点偏差与比例积分微分功能的检定，设定点的偏差应不大于仪表允许误差，实际比例带应在刻度值的±25%的范围内，积分时间固定的仪表，实际积分时间应在（1±0.5）Ti范围内。积分微分时间可调的仪表，实际积分微分时间与积分微分时间刻度值的允许偏差为±50%。
5.2.5、温度变送器：
a、按照仪表铭牌标志的输入、输出信号范围和类型进行输入、输出特性的校准和试验，其校准接线方法应符合制造厂技术文件要求。
b、与感温元件一体化的温变校准和试验时，应断开感温元件，并由此输入模拟信号。
5.2.6、电子电位差与电子平衡电桥：
a、检查仪表可动部分，并向同步电机、可逆电机、减速箱、切换开关和各轴承注油。
b、给仪表通电30分钟后，调整仪表的灵敏度，致使指针摆动两个半周期后稳定，然后，进行刻度校准试验。
c、多点仪表应调整至数码或颜色与切换开关和接线端子的编号一致。
5.3、压力仪表：
5.3.1、弹簧压力表的校准：
a、一般弹簧压力表的校准宜用活塞压力计加压，被试仪表应与标准压力表或标准砝码相比较。当使用砝码时，应在砝码旋转的情况下读数。
b、校验真空压力表时，应用真空泵产生负压，被校表与标准真空表或标准液柱压力计比较。
c、禁油压力表校验时，严禁压力表与油接触，满量程小于1.6Mpa的仪表校准宜采用气压，而满量程大于1.6Mpa的仪表校准，应加装油、水隔离器，其结构如下图所示：

接氧用表
压力计接头视被校表
连接螺纹而定
油
水
100
200
M20×1.5
接活塞式压力计

d、真空压力表的压力部分的校验点不应少于三点，真空部分的校验点不少于两点，但压力部分测量上限值超过0.3Mpa时，真空部分可只校一点。
e、弹簧压力表校准过程中如需启封调整，校准合格的仪表应重新铅封。
5.3.2、微压计在示值校准前应先进行倾斜误差试验（倾斜角度为50）和机械零位调整。
5.3.3、电动压力变送器（电Ⅲ型）：
a、基本误差（允许误差），回差的调校按下图接线、供气，并通电预热不少于15分钟。
手持通讯机
压力信号
发生器
数字电压表（0.05级）
250Ω电阻0.1级
24VDC电源
压力变送器
0.25级

b、基本误差校准前应先调好零点和量程，然后依次做上升和下降的五点校准。
c、智能变送器的单台仪表校准试验，当采用模拟信号法校准后，还应通过手持通讯器试验其操作功能。
d、变送器应进行气密性检查，将额定工作压力加入变送器测量室，再切断压力源，用压力表观察气密性。在前10分钟内允许压力值稍有变动，在后5分钟内压力下降不得超过额定工作压力的2%
5.3.4、气动压力变送器：
a、校准试验的方法同5.3.3:b、d。
b、变送器的输出信号由0~0.16Mpa，0.25级的标准压力表或0~2Mpa，0.1级的数字压力表检测。
5.3.5、压力开关：
a、根据《仪表设备规格书》查出被试仪表的动作整定值。
b、选用适当的压力信号源向被试表加压，并用量程适当的标准压力计检测信号压力，用万用表测量接点的通、断状态。
c、对高报开关，应从低向高缓慢升压，观察万用表，当万用表指示突变时，标准压力表的示值即高报值；再缓慢下降压力。当万用表指示再次突变时，标准压力表的示值即复位值。
d、对低报开关，应先将试验压力升至设定值以上，再缓慢下降，当万用表指示突变时，标准压力表的示值即低报值；再缓慢加压，当万用表指示再次突变时，标准压力表的示值即复位值。
5.4、流量仪表：
5.4.1、差压变送器：
a、仪表差压范围应以《孔板计算书》为准。
b、校准试验项目含基本误差、回程误差和测量室的密封检查。
c、校准方法，电动差压变送器同电动压力变送器，气动差压变送器同气动压力变送器。
5.4.2、转子流量计、电磁流量计、质量流量计、超声流量计、涡街流量计、靶式流量计、均速管流量计和容积流量计等应核定出厂检定报告和出厂合格证。当合格证和检定报告在有效期内时，可不再进行精度校准，但应通电或通气检查各部件工作是否正常。带远传功能的，应做模拟试验。当合格证与出厂检定报告超过有效期时，应重新进行计量标定，但根据有关文件规定，标定工作应由业主负责，施工单位予以配合。
5.5、物位仪表：
5.5.1、单、双法兰差压变送器的校准：
a、校验方法、项目基本同压力、差压变送器，此外尚需考虑：
ⅰ、根据《仪表设备规格书》认真核算变送器的量程；
ⅱ、制作校验用辅助设施；
ⅲ、考虑迁移并计算迁移量。
b、电动法兰差压变送器的校准可按下图连接。校准时可把“+”、“-”压法兰置同一平面，也可以模拟现场安装把“-”法兰升高到与“+”法兰的设计高差。前者应在“+”压侧加负迁移信号后调零，而后者可直接调零。

- +
压力信号发生器（0.05级）
精密数字电压表（0.25级）
250Ω标准电阻（0.1级）
24VDC 电源
变送器
变送器法兰
自备校验用法兰

5.5.2、浮筒液位变送器：
a、内浮筒液位计宜采用干校法（挂重法）校准，即将液面所处的位置如0%、25%、50%、75%、100%的浮子自身的重量减其所受的浮力之差值，G1、G2、G3、G4、G5挂在浮筒变送器的连杆上，然后对输出进行调整。
b、外浮筒液位（界位）计宜采用灌液法（水校法），其校准采用如下图所示的方法。

e
f
H
c
p
b
a
d

图中：
a.------------------手操压力泵；
b.------------------密闭小容器（自己制作）
c.------------------容器加水口（3/4”NPT丝堵）
d.------------------浮筒变送器
e.-------------------透明软管液位指示计
f.-------------------1/4”球阀
用手操压力泵或气动定值器给密闭容器加压，由于P的存在使水经球阀上升浮筒内H高度，缓慢加压泄压，便可控制H值的高度。
采用水代替设计介质校准浮筒液位计时，灌液高度的计算公式是：
h=(P介/P水)×H×X
采用水代替设计介质校准浮筒界位计时，灌液高度的计算工时：
h=[（P重-P轻）/P水] ×H×X
式中：h 为被校刻度的灌液高度；X为被校刻度的百分比；
P介为设计介质介质密度（查仪表设备规格书可得）；
P水为水的密度（1000kg/m3）;
H为浮筒最高液位；
P重为设计的重液密度（查仪表设备规格书可得）；
P轻为设计的轻液密度（查仪表设备规格书可得）；
5.5.3、浮球式液位变送器：
a、气割一片可与仪表法兰连接的简易特制法兰，将其焊接在预制平台的一角，模拟安装被校仪表，并向仪表供电（气），此时仪表应指“零”，否则应调“零”。
b、平缓操作平衡杆使浮球上移，当平衡杆处于水平状态时，仪表输出应为50%，否则应调量程。
c、如此反复试验，直至示值误差符合允许误差的要求。
d、平衡杆由水平位置再继续上移，输出信号应均匀上升，当输出信号达100%时，测量由平衡杆的移动角度应为11.50。
e、检查平衡杆与浮球的连接必须紧固，无松动，防松配件齐全。
5.5.4、贮罐液位计、料面计，现场不具备单台校准条件，因此，在安装前除按5.1.6的内容，进行外观检查外，还应通电检查指示和变送部分，确认其基本功能是否完好。
5.5.5、放射性同位素液位计的校准见《放射性同位素液位计校准、安装方案》，此不再叙。
5.5.6、超声波物位计校准时，通电后液晶显示板与状态指示灯工作应正常，参数设置开关应符合工艺测量要求。
5.5.7、浮球式液位开关安装前的校准，应用手平缓操作浮球，使其上、下移动，观察微动开关的动作，并用万用表监测接点的通断。
5.5.8、电容式液位计的校准，可在浮筒液位计的校验设施的基础上，加装Φ100的开口水槽进行常规的五点校验。
5.5.9、电容式液位开关可将探头插入水中，观察状态指示灯应同时亮，输出继电器应动作，否者应调整门限电压，如此反复操作数次，直至动作无误。
5.5.10、音叉式物位开关，应做送电检查，并将音叉向上放置，然后用手指按压音叉端部强迫停振，输出继电器应动作。
5.6、自动分析仪表的校准：
a、自动分析仪的校准、试验工作应按制造厂技术文件的要求进行。
b、对显示仪表只进行模拟校准。
c、通电检查发送器的电气性能，操作各功能键，记录其零位与量程的调整范围。
d、认真学习《安装使用说明书》向工号工程师提出安装建议并为分析器的系统试验作充分的技术准备。
5.7、调节仪表的特性试验：
5.7.1、气动调节器的特性试验项目应包括：
a、控制点偏差试验。校验点以25%、50%、75%三点为宜，其允许误差应符合被校仪表的精度要求。
b、比例度试验。不得少于3点，允许误差应符合下表的规定。
比例度的允许误差
比例度刻度值（%）
5
10~20
40~60
100~250
允许误差（%）
±2
±4
±10
±18
c、积分特性试验。积分时间测试应不少于三点，积分时间刻度允许误差为±5%。
d、微分特性试验。微分时间常数测试应不少于三点，并按TD=KD.t求其微分时间。
e、平衡点检查。即找好控制点，关闭积分改变比例度，输出应无明显变化。
f、切换机构试验。进行手动Û自动切换时，手柄动作应轻便，工作状态与位置一致，自动Û手动切换能实现无扰动，静差小于1.6kpa。
5.7.2、电动调节器的校准和调节特性试验项目应包括：
a、首先对调节器指示针和给定针进行基本误差、回差的五点校准。
b、用硬手动操作输出，使输出指示表在0%、50%、100%时，对应输出电流应分别为4、12、20mA、±3%。
c、控制点偏差宜采用闭环跟踪法试验，各开关分别置于积分最小，微分断、反作用、测量、自动、比例度置最小。调整设定轮，使之分别为10%、50%、100%，测量针应跟踪设定针，且稳定后两针之差不大于被校仪表的允许误差（±0.5%）。
d、比例度校验不应少于三点，允许误差为±20%。
e、积分时间校验不应少于三点，允许误差为±50%。
f、微分特性只作特性验证，不测微分时间常数。
g、根据带控制点的工艺流程图，仪表回路图确定调节器的正反作用，并将其置于相应位置。
5.8、旋转机械量检测仪表的校准：
5.8.1、旋转机械状态监视仪表校准前，应按《仪表设备规格书》核对仪表位号、型号、规格、材质。清点探头、前置放大器、专用电缆、检测仪表与其它附件。
5.8.2、轴位移、轴振动、轴转速探头安装前均应作间隙——输出电压特性试验，试验采用专用的探头特性试验装置，将同位号的的探头、专用电缆、前置放大器成套模拟进行，试验装置的探头试片材质宜与被测轴的表面材质一致。
5.8.3、探头特性试验应符合以下规定：

－18V
前置放大器
数字电压表
探头
试片
测微计

a、确定零间隙，将千分尺的刻度对准“0”值，调整探头，使端面与试片表面轻接触，记录前置放大器的输出电压值。
b、调整螺旋测微计，增加探头与试片表面的间隙，每隔100um记录一次电压值，直到数字电压表的读数基本不变为止。
c、将所测得数据绘制探头间隙——电压特性曲线，该曲线中间应为一直线段，其电压梯度应符合该仪表的技术要求。
5.8.4、轴位移、轴振动的监视器和转速显示仪需做指示精度校准，它们的允许误差分别为±5%、±5%和±0.2%，否则应予以调整。
5.9、执行器的特性试验：
5.9.1、控制阀和执行机构的试验：
a、阀体压力试验和阀座密封试验等项目，可对生产厂出具的产品合格证明和试验报告进行验证，并经业主确认。但对事故切断阀安装前应进行阀座密封试验，具体要求如下：
一般加压表
调节阀法兰
气动定值器
自备法兰
试验压力
加压泵
阀座密封试验连接图

ⅰ）、调整气动定值器输出压力，使被试调节阀全关。
ⅱ）、根据调节阀计算书，查被试调节阀前后最大差压，并以此向被试阀入口单向加压，测量泄漏量，不同口径的调节阀允许泄漏量为：
调节阀口径
（DN mm）
25
4

50
400
允许泄漏量
（ml/分）
0.15
0.3
0.45
0.6
0.9
1.7
4.0
6.75
11.1
16.0
21.6
28.4
b、当调节阀在现场必须进行耐压强度试验时，应在被试调节阀全开状态下用洁净水进行，试验压力为设计工作压力的1.5倍，保压3分钟无泄漏为合格。
c、调节阀应进行薄膜室气密性试验，将0.1Mpa的仪表空气输入薄膜气室，切断气源，5分钟内，气室压力不下降为合格。
电流信号发生器
空气
压缩机
过滤器减压阀
4-20mADC
140KPa
过滤器
阀门定位器
行程标尺
d、调节阀应进行行程试验，鉴于目前设备多带有电/气转换器，故行程试验可按下图连接：

其行程允许偏差应符合安装使用说明书的规定。（带阀门定位器的调节阀行程允许偏差为±1%）。
e、调节阀的灵敏度是调节阀品质的重要参数，应在量程试验的同时予以测定。此参数在产品说明书中都有明确的技术指标，当无要求时，应不超过信号范围的1.5%，如有阀门定位器，应控制在0.3%。
f、事故切断阀和设计明确规定全行程时间的调节阀必须进行全行程时间测试，该时间不得超过设计规定值。（一般小于10s）
g、带位置开关的调节阀应在行程试验之后，检查接点的通断状态。
h、调节阀试验完毕，必须放净试验用水，并用空气吹干，然后把阀门进出口封闭，尤其对高压调节阀的密封面应加装特殊保护。
5.9.2、电磁阀的试验：
a、外观检查，核对规格、型号与工作电压是否与设计相符。
b、用直流500V摇表测量励磁线圈对外壳的绝缘电阻应大于5MΩ。
c、接通电源、气源检查电磁阀的动作与气路切换情况，并记录之。
6、进度安排：
根据工程总进度要求和仪表工程网络计划安排，单台仪表校准、试验工作应在5月15日至8月15日完成。由于工艺安装队6月份开始管道预制，故在线的孔板法兰、执行器与其流量仪表必须在5月底之前提交付工艺。因此，校准、试验工作进度安排如下：

单台仪表校准、试验工作进度计划表甘特图
计划工期
校准、试验项目
5月
6月
7月
8月
温度仪表校准

流量仪表校准

压力仪表校准

物位仪表校准

成分仪表校准

调节仪表校准

机械量仪表校准

执行器特性试验

7、劳动力安排：
由于仪表校准和试验工作技术性强，工作面广，因此调试工作必须由专人负责，另明确一调试工程师负技术责任。在调试人员中，一人侧重执行器和调节器的特性试验，一人侧重流量和分析仪表的校准，一人侧重温度、压力、液位和机械量仪表的试验。分工合作，共同完成调校任务。为了提高工效，在执行器特性试验阶段，应配备民工2人。
8、执行的规程、规范、标准和质量指标：
8.1、执行国家现行《自动化仪表工程施工与验收规范》、《自动化仪表工程质量检验评定标准》。
8.2、质量指标：工程仪表校验率100%；
工程仪表质量状态标识率100%；
工程仪表校验记录填写一次合格率90%；
9、安全防护措施：
9.1、保证合格的电源供给，交流电源加装电子稳压器，使电源电压稳定，确保仪表安全。
9.2、保证校准用气源的洁净，在空气过滤器后，加装、干燥器，且定期排放污物。
9.3、保证仪表试验场所的整洁，所用器具做到定置摆放。
9.4、仪表试验场所严禁烟火，并配备以防万一的灭火器。
9.5、校准、试验后的仪表设备尽可能恢复原包装，仪表的可动部分有锁紧装置的应锁紧，原铅封已启封的应重新铅封，有阻尼器的应处阻尼状态，以免现场安装时受损。
9.6、对于易损易丢的仪表设备附件，如阀门定位器上的风表、减压阀手轮等在单台仪表校准后应拆下交设备保管员集中保管（待系统试验前再安装复位），仪表连接孔应封堵，以免污物进入。
9.7、校准、试验后的仪表，应退交设备保管员统一保管，在校准、试验过程中确认不合格的仪表除按规定标识外，应隔离存放，以免混装。
10、质量保证措施：
10.1、仪表校准、试验前，调试工程师必须熟悉图纸，通过《仪表设备规格书》、《调节阀计算书》、《节流孔板计算书》、《回路图》和《PI图》核对《设备汇总表》和设计选型有无差错。
10.2、单台仪表校准前，应学习仪表制造厂随机带来的技术文件，了解仪表的技术性能，确定科学、合理的校准环境、方法和质量标准。
10.3、根据现场调试人员的管理规定，调试人员必须持证上岗，否则不许独立操作，所签的检验成绩单无效。
10.4、仪表调试负责人即单台仪表校准试验质量检查员，调试人员的调试结果必须经调校负责人的检查确认。
10.5、认真做好仪表的原始工作状态和调整过程的记录，并妥善保存，给系统调试积累经验。
11、校准器具的配备：（见校准器具配备一览表）
校准器具配备一览表
序号
器具名称
规格型号
单位
数量
1
热电偶校验仪
WJT-2
套
1
2
恒温油浴
工作室Φ280×520（mm）
90~300℃±1/15℃
台
1
3
恒温水浴
工作室Φ328×240（mm）
10~95℃±1/15℃
台
1
4
Ⅱ级标准水银温度计
-30~+300℃分度值0.1℃
7支组/套 WLS-201
套
1
5
Ⅱ级铂热电阻
0~500℃
支
1
6
真空泵
1.8m3/h
台
1
7
手摇试压泵
0~16Mpa
台
1
8
小型空压机
0.6Mpa
台
1
9
直流mV、mA信号发生器
2554(日产) 0.05级
台
2
10
真空压力信号发生器
DP1610
台
1
11
压力信号发生器
2656-23
台
1
12
低频信号发生器
0~20V 0~200KHZ可调
台
1
13
转速校验仪
30~40000r/min标准表误差±0.5%
台
1
14
轴位移校验台

台
1
15
轴振动校验仪

台
1
16
活塞式压力计
1~6Mpa
台
1
17
活塞式压力计
1~60Mpa
台
1
18
标准压力表
0~0.10Mpa 0.25级
台
3
19
标准压力表
0~0.16Mpa 0.25级
台
3
20
数字标准压力表
0~2.5Mpa 0.1级
台
1
21
数字标准压力表
0~6Mpa 0.1级
台
1
22
数字标准压力表
0~25Mpa 0.1级
台
1
23
数字标准压力表
0~40Mpa 0.1级
台
1
24
携带式直流电位差计
UJ33a 0.05级
台
1
25
携带式直流双臂电桥
QJ36
台
1
26
兆欧表
500V 0~1000MΩ
块
1
27
兆欧表
100V 25MΩ
块
1
28
万用表
500型
块
3
29
数字万用表

块
2
30
袖珍钳形电流表
0~5~50~250A
把
1
31
晶体管测试仪
测Iceo Ib β
台
1
32
电阻箱
ZX25a 0.01~11111.11Ω 0.02级
个
2
33
微调电阻箱
0~1.11Ω 0.2级 最小步进0.0001Ω
个
2
34
直流稳压电源
YJ-44A 0~30V 0~3A
台
1
35
电子交流稳压器
YS69-1 输入180-255V 输出220V
台
1
36
电热恒温干燥箱
250℃ 450×350×450
台
1
37
单相调压器
2KVA
台
1
38
微位移给定器

台
1
39
智能手操器
701 FKYJE
台
1
40
游标卡尺
0~300mm 分度值0.02
把
1
41
秒表
0~30min ±1.0%
块
1
42
铅封钳
8”
把
1
43
起针器

把
1
44
量杯
1000ml
个
1
45
组合工具
28件/套
套
5
12、手段用料：（见单台仪表校准试验手段用料计划）
单台仪表校准试验手段用料计划
序号
材料名称
规 格
单位
数量
用 途
1
塑料软线
RV 1.0mm2
km
0.2
校准连线
2
橡胶板
δ=10mm
m2
10
绝缘工作台；
执行器试验做垫；
3
机油

kg
2.5
空压机用
4
变压器油

kg
2.5
压力校验台用
5
毛毡
δ=1cm
m2
2
气源过滤器
干燥器用
6
脱脂棉

kg
1
7
干燥剂

m2
2
8
氧气带

m
30
临时供气管
9
木材
δ=3cm板材
m3
0.2

10
松香焊锡丝
0.5kg/卷
卷
2

11
线夹
黑红各半
个
20

12
接线片
黑红各半
个
20

13
铅封球

个
500

14
聚四氟乙烯密封带
20cm/卷
卷
15

15
自粘塑料带

卷
5

16
阀门
DN15
只
20

仪表设备管路脱脂方案
1、编制说明：
脱脂是一项施工工艺复杂，施工环境、工艺纪律、施工质量要求严格的工序，它的工作质量将直接影响生产安全和产品质量。为了确保脱脂的工作质量，特编制本方案。
2、编制依据：
2.1、工程施工承包合同或协议。
2.2、设计施工图与其它设计文件。
2.3、施工组织设计与公司质量体系文件。
2.4、国家现行《工业自动化仪表工程施工与验收规范》与其验评标准。
2.5、国家现行《脱脂工程施工与验收规范》和验评标准。
2.6、现行《工业“三废”排放标准》。
3、工程概况：
工程概况应包括：工程名称、地点、范围、规模特点、主要实物工程量、工期要求与投资等方面的内容。
附：脱脂实物工程量表。
序号
脱 脂 项 目
单位
数量
备注
1
仪表设备
台/件

2
管子
m

3
管件
件

4
阀门
个

4、一般规定：
4.1、仪表设备、管子、阀门、管件等，凡设计文件要求脱脂或具下列情况之一时，必须进行脱脂。
a、输送、贮存的物料遇油脂等有机物可能发生燃烧或爆炸者。
b、油脂等有机物能与输送、贮存的物料相混合并能改变物料的使用特性者。
c、油脂等有机物对触媒的活性有影响者。
d、油脂等有机物对产品纯度有影响者。
e、由于酸洗，需进行脱脂处理者。
4.2、已由制造厂脱脂合格并密封的设备，安装时可不再脱脂，但在安装前应经质检人员检查确认，若发现污物或被油脂污染，则应重新进行脱脂。
4.3、仪表设备、管子、管件、阀门等的脱脂应在安装前完成。
4.4、采用碱性脱脂液脱脂时，脱脂温度在60~90℃之间进行，对于一般钢制件，浸入脱脂的温度不能低于80℃，喷洗脱脂的温度不宜低于60℃。对于有色金属一般在70~80℃之间脱脂，并要求常加搅拌。
4.5、采用二氯乙烷、四氯化碳、三氯乙烯脱脂时，脱脂件应干燥、无水分。
4.6、脱脂、检验与安装所用的工具、量具、仪表等必须按脱脂件的要求预先脱脂。未经脱脂者，不得使用。经脱脂的工具、量具、仪表等应由专用柜存放，专人保管。工作服、鞋、手套等劳保用品必须干净无油。
4.7、脱脂合格后的仪表设备、管子在压力试验与仪表调校时，必须使用不含油脂的介质。
4.8、脱脂剂必须妥善保管。脱脂后的废液应妥善处理。
4.9、仪表设备、管子、管件、阀门在脱脂后，必须经专职检查人员检查和施工单位、承包单位代表确认合格后，方可进行下道工序。
4.10、脱脂件经检验合格，应由专人负责封闭，妥善存放，并加标识以防脏物和杂物沾染或侵入。脱脂合格的与不合格的或未经脱脂的零部件必须隔离存放，严禁相混。
4.11、脱脂合格后，应认真填写脱脂记录。即：仪表管线（管缆）试压、试漏、脱脂记录。
5、脱脂剂的选用：
5.1、脱脂剂应按设计要求选用。当设计无规定时，应根据脱脂件的材质、结构
