高端酒店声学设计
一、酒店建筑声学设计的工作范围
表1高端酒店声学设计的工作范围
序号
项目
倍频程中心频率/Hz
1
声学指标
提出或补充完善项目全部的隔声、背景噪声、音质指标，报业主/管理公司批准
2
参与建筑、机电的初步设计
1） 评估建筑设计的各种墙体、楼板、门、窗（玻璃幕墙）的隔声效果，对重点房间围护结构的隔声性能进行评估，帮助甲方和结构设计师确定准确地建筑荷载。可大幅度降低建筑造价
2） 评估建筑设计的房间布置方案和机电设计的设备布置方案，提供合理空间预留及声学布置建议方案。可大幅度降低噪声控制费用
3） 评估大型公共空间的体型设计，消除建筑设计中可能产生的声聚焦、多重回声等声学缺陷，降低室内装饰设计中消除声学缺陷的难度和费用
3
提出声学方案
根据声学指标要求，提出各种空间的声学处理方案
4
设计协调会
参加各种设计协调会，解决各专业之间设计方案上的冲突
5
绘制施工图
提供各种墙体隔声、楼板隔声、门窗（玻璃幕墙）隔声、设备减振降噪、管道消声、机房降噪、厅堂吸声等施工图
6
审核各专业施工图设计
审核各专业设计方案、施工图设计中与声学有关的节点或措施是否合理、声学施工图是否并入各专业的施工图中。如发现不合理时，由声学设计师进行修改完善
7
工程招标
审核、修改工程招标文件中与声学有关的部分。
参加评审会议，帮助甲方选择性价比高的施工队伍及设备
8
声学材料、构造、设备确认
推荐并确认各种声学材料、构造、设备
9
工程施工
提供声学部分的施工技术交底及重点节点的施工指导
10
工程测试验收
参加工程各种声学指标的测试验收并给出工程的验收报告。（测试单位为第三方权威检测机构）

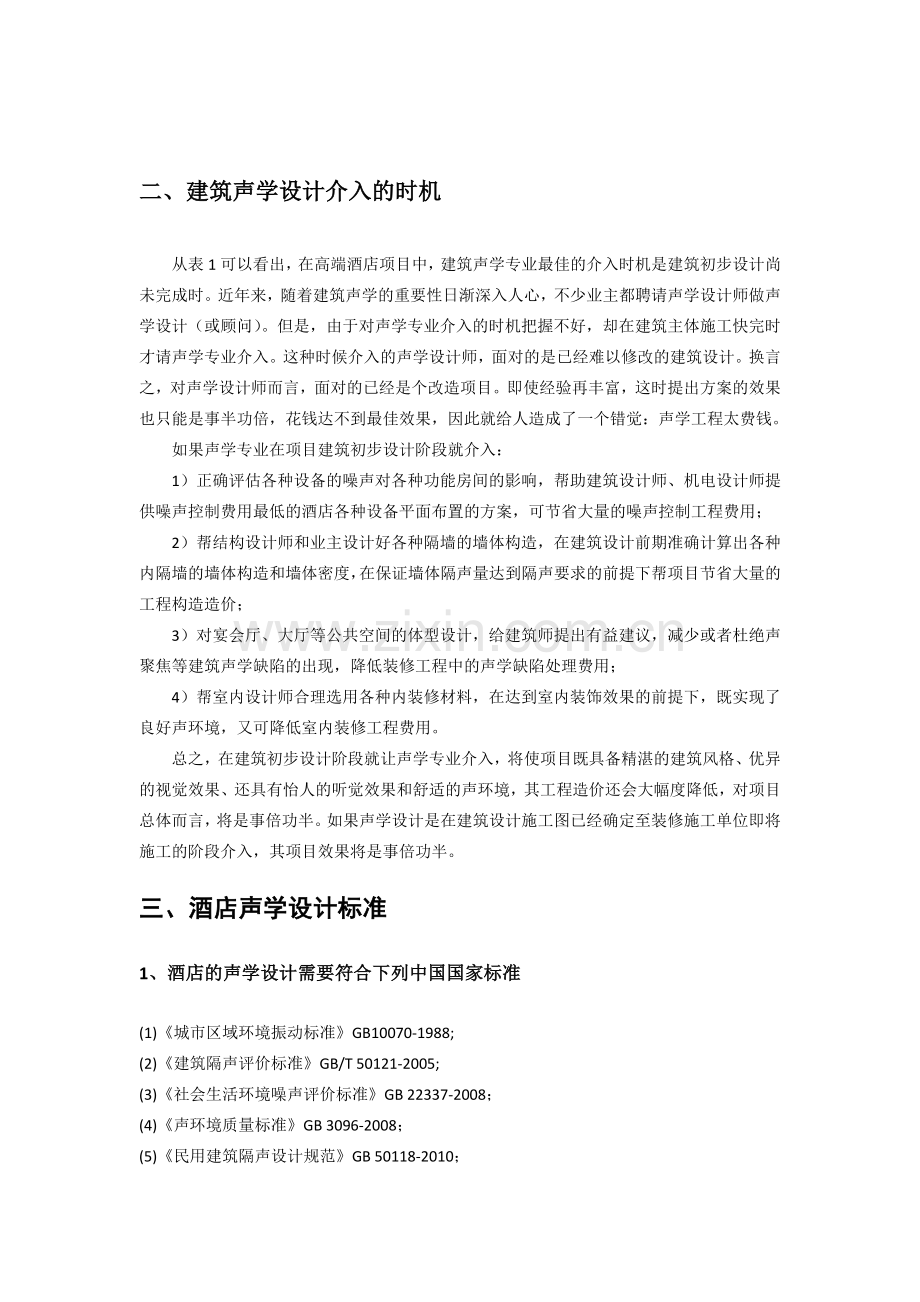

二、建筑声学设计介入的时机
从表1可以看出，在高端酒店项目中，建筑声学专业最佳的介入时机是建筑初步设计尚未完成时。近年来，随着建筑声学的重要性日渐深入人心，不少业主都聘请声学设计师做声学设计（或顾问）。但是，由于对声学专业介入的时机把握不好，却在建筑主体施工快完时才请声学专业介入。这种时候介入的声学设计师，面对的是已经难以修改的建筑设计。换言之，对声学设计师而言，面对的已经是个改造项目。即使经验再丰富，这时提出方案的效果也只能是事半功倍，花钱达不到最佳效果，因此就给人造成了一个错觉：声学工程太费钱。
如果声学专业在项目建筑初步设计阶段就介入：
1） 正确评估各种设备的噪声对各种功能房间的影响，帮助建筑设计师、机电设计师提供噪声控制费用最低的酒店各种设备平面布置的方案，可节省大量的噪声控制工程费用；
2） 帮结构设计师和业主设计好各种隔墙的墙体构造，在建筑设计前期准确计算出各种内隔墙的墙体构造和墙体密度，在保证墙体隔声量达到隔声要求的前提下帮项目节省大量的工程构造造价；
3） 对宴会厅、大厅等公共空间的体型设计，给建筑师提出有益建议，减少或者杜绝声聚焦等建筑声学缺陷的出现，降低装修工程中的声学缺陷处理费用；
4） 帮室内设计师合理选用各种内装修材料，在达到室内装饰效果的前提下，既实现了良好声环境，又可降低室内装修工程费用。
总之，在建筑初步设计阶段就让声学专业介入，将使项目既具备精湛的建筑风格、优异的视觉效果、还具有怡人的听觉效果和舒适的声环境，其工程造价还会大幅度降低，对项目总体而言，将是事倍功半。如果声学设计是在建筑设计施工图已经确定至装修施工单位即将施工的阶段介入，其项目效果将是事倍功半。
三、 酒店声学设计标准
1、 酒店的声学设计需要符合下列中国国家标准
(1) 《城市区域环境振动标准》GB10070-1988;
(2) 《建筑隔声评价标准》GB/T 50121-2005;
(3) 《社会生活环境噪声评价标准》GB 22337-2008；
(4) 《声环境质量标准》GB 3096-2008；
(5) 《民用建筑隔声设计规范》GB 50118-2010；
(6) 《剧场、电影院和多用途厅堂建筑设计规范》GB/T 50356-2005;
还需要符合国家有关防火规范、环保规范等。
2、 酒店的声学设计还需要符合酒店管理公司提出的声学设计标准
一般的酒店管理公司都会制定高于国家标准的酒店声学设计标准。
（1） 背景噪音指标
表2高端酒店声学设计背景噪音指标
序号
项目
倍频程中心频率/
备注
1
总统套房
NR28
风机低速运行
2
客房与套房
NR30
风机低速运行
3
宴会厅、多功能厅、会议室
NR30
风机中速运行
4
游泳池
NR40
风机中速运行
5
健康中心
NR40
风机中速运行
6
SPA区域
NR35
风机中速运行
7
各种餐厅
NR35
风机中速运行
8
大堂
NR35
风机中速运行

(2) 隔声指标
表3高端酒店声学设计隔声指标
序号
名称
设计指标
1
客房至客房墙壁
Rw-55
2
客房至走廊墙壁
Rw-53
3
客房楼板
Rw-50
4
客房楼板撞击声
Lnw-55
5
会议厅、多功能厅、宴会厅墙壁
Rw-55
6
会议厅、多功能厅、宴会厅楼板
Rw-50
7
会议厅、多功能厅、宴会厅楼板撞击声
Lnw-55
8
客房入户门
Rw-40
9
玻璃幕墙、客房外窗、阳台落地玻璃门
Rw-35
3. 宴会厅、会议厅、多功能厅混响时间
（1） 在频率为500~1000HZ时，宜采用图1所示不同溶积的合适混响时间范围。
混响时间频率特性，相对于500~1000HZ的比值宜符合表4的规定。
表4厅堂频率混响时间相比500~1000HZ的比值
频率/HZ
125
250
500
1000
混响时间比值
1.10~1.43
1.10~1.27
1.10
1.10
4. 各种客房
客户需做音质设计以避免室内的回声，根据房间的容积大小确定其中频混响时间指标。
5. 非敞开式大堂
需设计较舒适的背景音乐，采取适当的吸声与扩散措施进行音质设计，控制大堂的混响时间，避免空间有明显的回声、颤动回声、多重回声、声聚焦等声学缺陷。
6. 非敞开式游泳池区域、体育健身区域、SPA区域
需采取适当的吸声、扩散、减震等措施，控制其混响时间，避免空间有明显的回声、颤动回声、多重回声、声聚焦等声学缺陷。
7. 非敞开式餐厅及餐厅包房
为消除该类空间内的回声，提高餐厅及包房的安静舒适性，这些空间均需要采取适当的吸声措施。
四、 客房的声学设计
客房的声学设计是酒店设计的重点。它包括围护结构的隔声声学设计、暖通系统的消声降噪设计、室内音质设计等。
1. 客房的墙体隔声设计
通常，酒店管理公司提出的标准会高于国家标准。按照酒店管理公司的隔声标准要求，一般五星级酒店客房分户墙体的隔声指标现场测试要达到RW-55。
建筑师通常会将客房的分户墙设计成2200mm厚加气混凝土砌块墙（双面抹灰），或使用其他类型的轻质砖，或使用双面双层石膏板（水泥纤维板）轻钢龙骨墙体。通常上述墙体在现场实测时，其隔声量都会小于RW-50，不能满足管理公司提出的隔声要求。
为了满足RW-55的隔声指标，笔者建议可选择下列两种墙体结构之一。
（1） 加气块+龙骨墙体：低密度高强隔声板+轻钢龙骨（内填吸声棉）+100mm厚加气混凝土砌块墙（双面抹灰）+轻钢龙骨（内填吸声棉）+底密度高强隔声板。其机构如图2所示。
（2） 双轻钢龙骨墙体：双层低密度高强隔声板+轻钢龙骨（内填吸声棉）+单层低密度高强隔声板+轻钢龙骨（内填吸声棉）+双层低密度高强隔声板。其结构如图3所示。
上面两种墙体各有优缺点。前者墙体较厚，占用室内的空间较大，面密度较大，带水作业，施工周期较长，单位造价稍低。后者墙体较薄，面密度较小，占用室内的空间较小，无水作业，施工周期较短，单位造价稍高。前者比较适用于多层建筑，后者适用于高层建筑。
笔者推荐上述两个方案，是因为这两种方案的综合性价比较高。两个方案中都选用低密度高强隔声板，是因为该材料具有下列优点：
1） 防火性能为A1级不然；
2） 双面双层高强隔声板龙骨墙体的耐火极限为3小时以上；
3） 抗冲击强度高：断裂荷载平均值为1100N，能抵御一般人是脚踢冲击；
4） 耐水：泡水48h无松软现象，干燥后即可复原；
5） 防霉：在任何恶劣环境中不发霉、不变色；
6） 环保：不含甲醛等任何有害物质与公害气体；
7） 易加工：板材可粘，可刨、可钉、可锯；
8） 饰面处理：表面可贴瓷片、喷涂、木纹、大理石纹、墙纸等；
9） 售价与防火石膏板相当。
客房的墙体设计方案有很多。具体采用什么方案，设计师应针对项目层高（底层、高层、超高层等）、项目区域位置（闹市区、交通干线旁、安静区等）、项目地理纬度（南方、北方）、项目施工周期、工程总造价等因素进行综合考虑。
客房的墙体隔声设计，除了将墙体结构设计好以外，还需要做好开关插座穿墙孔、线管穿墙孔等孔洞的密封处理设计，玻璃幕墙与楼板、墙体之间的封堵设计，冰箱、消防栓的隔声设计等。
2. 客房楼板的隔声设计
按照国家标准和管理公司的要求，客房的楼板需做减振浮筑楼板设计，如图4所示。从图4可以看出：这种浮筑楼板的结构为简单，只需在做装修找平层之前，在房间地面及四周墙角上铺一层撞击声改善量≥23dB的减振垫就行。该楼板成了一个“三明治”的结构，通过多次现场检测，该楼板结构的空气隔声量可以使原建筑楼板增加8~9dB,撞击隔声量可以达到Lnw-55,符合国家、管理公司标准。
3. 客房的门窗隔声设计
按照国家/管理公司标准要求，设计师需要根据项目特点对客房门窗（阳台落地门）提出隔声要求进行具体的隔声设计。阳台门不宜采用普通推拉玻璃门，因为普通推拉玻璃门的隔声量较低，其隔声量只有RW-20左右，不满足设计指标RW-35的要求。
4. 客房的音质设计
按照管理公司标准要求和房间容积，确定客房的混响时间指标。
对普通客房不需进行严格的音质设计，可通过使用地毯、客床、软座椅、织物装修、窗帘、植物等对室内音质进行改善，使室内有个良好的声环境。
如果室内不用地毯，室内音质将会有些浑浊，听音质将会有些含糊不清，这时需设法采取改善措施。
2. 卫生间的隔声设计
卫生间采取隔声吊顶，在全部排水管的下面使用隔声吊顶，消除各种排水管的空气传声。水管或管道吊杆与隔声板的最小距离20mm。隔声吊顶的龙骨、吊杆不能与排水管及吊挂件接触。
五、宴会厅和大堂等公共空间的声学设计
宴会厅和大堂是酒店最重要的公共空间，它们不仅需要有一流的建筑设计和室内装饰设计，还需进行严格的建筑声学设计，使这类重要公共空间既有优雅的视觉效果，还有很好的听觉效果、较低的背景噪声、无回声、颤动回声、声聚焦等声学缺陷、听音清晰等。
1、宴会厅的声学设计
宴会厅的声学设计是酒店公共空间声学设计的重点。它包括4个方面：体型设计、隔声设计、音质设计、噪声控制。下面以某酒店宴会厅实例来说明。该厅建筑平面为长方形，长42m，宽21m，装修后高度按10m计，其平面、剖面图如图5、图6所示：
（1） 体型设计
宴会厅的平面形状、剖面形状均为矩形，没有声聚焦的声学缺陷。不需做体型设计。
（2）宴会厅的音质设计
1）音质设计要求。宴会厅厅内的全频混响时间和室内背景噪声指标均需要达到设计要求，使厅内听音环境良好，没有声聚焦、回声、颤动回声等声学缺陷。
宴会厅通常需达到同声传译的声学要求。
（2） 声学处理措施。
顶棚：使用轻质、不燃的轻质板（如水泥纤维板、高强隔声板）做吊顶。
地面：铺设厚地毯，尽量多布置一些植物。
墙面：在满足视觉效果的前提下，按照声学要求，使用一定数量的印画装饰吸声板、木纹等饰面的铝条缝吸声板、布艺吸声板、皮革吸声板等。墙面即使要用部分木板、玻璃、石材、金属等材料，也尽量设计成弧面（凸面）造型，以消除厅内的颤动回声。
活动隔断：两侧需满铺15~25mm厚布艺吸声板（成品）、印画吸声板、皮革吸声板等。
（3） 宴会厅的隔声设计
1） 顶棚的隔声设计。宴会厅一般采用钢结构网架（桁架）屋面。这种屋面的优点是跨度大，室内中间不需要立柱，缺点是隔声较差，其隔声量在35dB左右，远不能满足顶棚隔声量Rw—45的要求，尤其在下暴雨时，室内雨噪声可能达到60dB（A）左右，严重影响使用。
暴雨跌落至钢结构屋面时产生的撞击声噪声分为3种：撞击辐射噪声、振动传递（固体传声）、室内无吸声处理时所产生的混响噪声，如图7所示。
为解决钢结构屋面的雨噪声问题，笔者查找过大量的资料，进行过多次试验，提出一个行之有效的钢结构屋面雨噪声控制方案，具体为：
屋面彩钢板+阻燃减震垫+无机纤维喷涂+减震吊钩+吸声棉包+轻质墙板，屋面与檩条之间进行减震处理（图8）。这种措施能将雨噪声减弱至35dB左右，并有效控制了吊顶上方的混响噪声。
减震垫、无机纤维喷涂都是很好的隔声保温材料，该措施还可大幅度提升顶棚的节能效果。上述降噪措施在最近4年内10多个项目中使用过，均取得了良好的降噪效果。
2） 隔墙的隔声设计。按照有关管理公司的标准，宴会厅墙壁的隔声量需达到Rw—55的指标。宴会厅不应与噪声严重的机房相邻。由于墙壁的高度一般为10m左右，不宜使用龙骨墙。其墙体构造建议使用加气混凝土砌块墙+轻钢龙骨+轻质墙板+室内装饰层。
3） 活动隔断的隔声设计。建筑设计一般采用活动隔断将宴会厅分成3个以上区域。分区后要求使用时区域之间的噪声互不干扰，因此对活动隔断的隔声要求比较高，建议活动隔断的隔声量为Rw—48（现场测试值）。活动隔断必须由专业生产厂家提供，供货时须提供活动隔断的隔声性能检测报告给酒店声学设计师确认。
如果大厅的吊顶只是装饰性的，不具备隔声吊顶的功能，则需要在活动隔断的轨道上方，由声学设计师设计一道轻质隔声墙。否则，活动隔断将起不到隔声的效果，这种负面案例已经在不少的酒店中出现，需要引起业主的重视。
4） 地面的隔声设计。通常的建筑设计将宴会厅的地板设计成120~150mm厚混凝土结构，其空气隔声量为Rw—44~Rw—46，不能满足国家/管理公司Rw—50的指标要求。如果将混凝土地板加厚，则至少需要增加到240mm厚，这显然不合适。
若宴会厅下方是会议室、SPA等声敏感区域，而建筑结构混凝土地板厚度为120mm，则其地板的撞击声指标为78dB。会议室、SPA的楼板撞击声要求为L1n，w—60，这时需要浮筑地板结构设计。具体为：原120mm厚混凝土+减震垫（撞击声改善量≥20分贝）+40mm厚配筋水泥砂浆找平层+地面装饰层。地板经过上述浮筑处理后，不仅可大幅度提高地板的撞击声隔声量，其标准撞击声声压级达到≤L1n，w—60，还可使地板的空气隔声量指标达到Rw＞50dB，满足设计要求。
5）门的隔声设计。宴会厅的门尺寸大，是隔声最薄弱的环节。可是高阻声量（Rw—50）
的门造价高、笨重且使用不便。较好的解决办法是：将宴会厅的全部入口均设置声闸室。即设置两重隔声门（Rw＞35dB），两重门的间距＞1m，声闸室内墙壁和顶棚均安装视觉效果与宴会厅的装饰风格相匹配的吸声材料。
假如没有建筑空间，只能使用单层隔声门时，则建议隔声门的隔声量为Rw＞40。
2、大堂的声学设计
非敞开式酒店大堂的装饰材料多选用金属、木板、玻璃、石材、水泥纤维板、GRG加强石膏板等强反射材料，形成大堂的声学特点：空间大，吸声量不够，混响时间较长，容易形成较大的回声、颤动回声、多重回声、声聚焦等声学缺陷，造成听音环境拙劣。
非敞开式大堂的声学处理包括3个方面：
一是协助建筑师进行体型设计，消除由建筑造型引起的声聚焦、颤动回音等声学缺陷；
二是对大堂的暖通等系统进行噪声控制设计，使大堂具有较低的背景噪声，提高安静度；
三是对大堂进行音质设计，消除回声、颤动回声、多重回声、声聚焦等声学缺陷，提高听音清晰度。
大堂声学设计的难度在于：如何在满足视觉效果的同时解决好听觉效果的问题。
大堂的音质处理措施建议如下：
1） 尽可能多布置有吸声功能的地毯、植物、皮革家具。还可部分使用高清晰度、超大规格的印画吸声板，以减少普通吸声材料的用量，既可美化视觉效果，又可有效消除回声，缩短大堂内的混响时间。设置一些具流线感的凸面、弧面造型装饰或浮雕装饰，以利于消除颤动回声。
使用仿大理石、仿木纹等印画装饰吸声板，安装在大堂较高的部分墙面或顶面，可有效降低大堂混响时间，消除回声，改善声环境。
六、 机电设备的噪声控制设计
1、 客房空调通风系统的减振降噪设计
客房空调系统一般采用风机盘管，安装在客房走廊内。其振动噪声会通过房屋结构传到卧室内（结构传声）；而且一般风机盘管本身的噪声值偏高，风机盘管至出风口的距离较短，该噪声会通过钢制风管和出风口传到客房内，达不到客房声学设计中室内允许噪声级的指标要求。因此对风机盘管要采取减振降噪措施（图9）：
1） 在选择风机盘管的时候尽量选择噪声值低的，以满足客房背景噪声值的要求。
2） 风机盘管应自带减振措施。
3） 风机盘管正常运行时将会有一定幅度的振动，风机盘管与进风、回风管道以及水管之间应采用软连接（图10、图11）。
4） 设备送回风均需要有风管。
2、公共空间空调通风系统的降噪设计
如前所述的多功能厅实例，为经营需要将大厅分成左、中、右3个厅。空调通风系统相同也有3套，分别供给分区后左、中、右3个区域，空调送风管消声采用如下处理措施：
每个区域采用一个空调机组，暖通设计风机总风量为30000m3/h，机组噪声为74dB（A）。空调设备共有24个送风口，送风末端管径为500mm×250mm，出风口的风速较适中，气流再生噪声不影响室内背景噪声。空调机组的噪声需要衰减≥39dB，才能满足室内背景噪声NR—30的要求。
根据空调机组风管的特性建议做以下措施：
（1） 采用消音风管
即在钢质风管做内保温【风管内贴满48K×50mm厚吸声棉板（外包140g/m2玻纤布）】。消音风管的有关参数选择如表5。如果风管较短，应采用消音风管加消声器的措施。消声器的消声量根据设备的噪声值及消音风管的长度、截面尺寸等情况进行计算后决定。

表5 消音风管有关参数
消音风管长度/mm 消音风管截面尺寸/mm 风管降噪量/dB
4000
500×250
18
3000
500×250
14
2000
500×250
9
1000
500×250
5

（2）采用玻璃棉成型风管
玻璃棉成型风管的消声量比内保温风管的消声量（尺寸相同时）小约20%。
（3） 采用消声器
如不采用消音风管，则必须在风管中加装消声器，消声器与风管间的连接需要做变径处理，以确保管道系统有效通风面积。
（4） 管道穿墙处理
镀锌风管在穿墙时需要进行减振处理。具体见图12。
（5） 风管吊装减振
风管吊装需要采取减振措施，如图13所示。
（6） 空调水管减振措施
空调机房送至风机盘管的冷冻水管，其吊钩或支撑需要使用减振吊钩、和减振支撑，在穿过墙壁或楼板时进行减振处理（图14）。
3、卫生间的隔声和减振降噪设计
1） 洗手间排气口的噪声值一般较高，同时房间之间串通的排气管布置还可能出现串音现象。为了消除洗手间内排气口的噪声及管道串音现象，建议在排气管上安装消声器。
2） 卫生间洁具的噪声源主要是使用时产生水流冲击噪声，这种噪声的传播主要是通过卫生间内坐便器、浴缸等构造，经过房屋结构传出噪声。如果排水管采用塑料管，其问题将更为严重。由于上述原因，客人使用卫生间时会对相邻客房造成较大的影响。建议通过如图15、图16的措施来消除和减小噪声。
1. 淋浴器给水管安装在墙体内部，水流冲击会将振动辐射噪声通过墙体传到房间内，在墙体部分需注意减振（图17）。

七、机房的隔声和减振降噪设计
建议酒店的机房布置尽可能远离客房、宴会厅、会议室等声敏感的区域，以降低噪声控制费用。机房的降噪处理必须根据机房设备内噪声情况与周围环境背景要求进行声学设计。
1、 机房噪声综合分析
1） 机组噪声与振动直接以空气声形式辐射噪声。
2） 机组振动经基础及机房建筑结构以固体声形式传递噪声。
3） 机组振动经连接管道或其他链接件以固体声形式传递噪声。
2、 机房降噪治理综合措施
1） 机房必须做必要的吸声、隔声处理。
2） 机房地面做必要的减振处理或同时机组做隔振处理。
3） 进出口配置必要的软连接。
4） 设备连接管道或管道支撑、吊钩件均做减振处理。
5） 穿墙管道必须减振、隔声处理。
6） 必要时，机房门设计成隔声门，其隔声量根据机房周边环境决定。
