激光参数测量.ppt

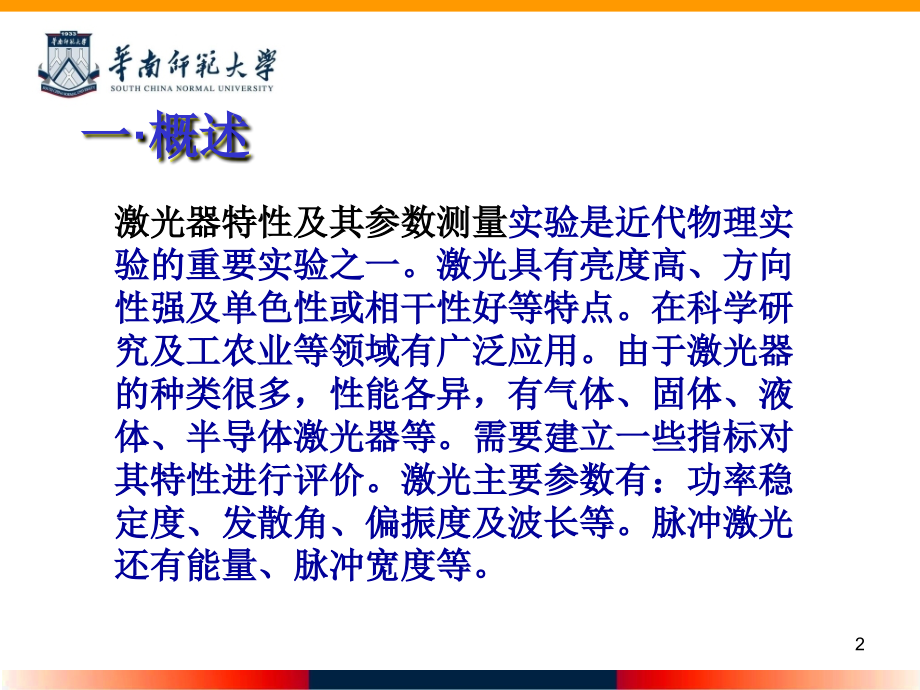

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,激光器特性及其参数测量,1,一,概述,激光器特性及其参数测量,实验是近代物理实验的重要实验之一。激光具有亮度高、方向性强及单色性或相干性好等特点。在科学研究及工农业等领域有广泛应用。由于激光器的种类很多，性能各异，有气体、固体、液体、半导体激光器等。需要建立一些指标对其特性进行评价。激光主要参数有：功率稳定度、发散角、偏振度及波长等。脉冲激光还有能量、脉冲宽度等。,2,二,.,实验目的,1.,熟悉几个评价激光器参数的定义,2.,掌握激光器特性及其参数的测量原理及方法,3.,学会正确使用激光器、激光功率计或能量计,3,三,实验原理,1.,激光基本原理及组成,激光是受激辐射放大的光。激光器由激光物质、激励源及谐振腔组成。是目前相干性最好的人造光源，具有一般光源没有的特点。,4,5,气体激光器,氦氖激光器,输出波长有：,632.8nm,1.15,m,3.39,m,K,A,K,A,K,A,功率可,1mW,几十,mW,，,波长的稳定度在,10,-6,左右,输出线偏振激光光,5,3.1.,功率,激光器单位时间内所发生出的激光能量。反映激光输出光能量的大小。单位：,W,或,Lm,。对脉冲激光，用输出能量评价。使用功率计或能量计测量,3.2.,功率稳定度,反映激光器输出激光功率在测量时间内的波动程度，是激光器的重要质量之一。,2.,激光参数的定义及测量,%,6,3.3,发散角,激光器光斑的强度分布符合高斯分布规律。,其中 为激光强度是其最大值的,1/e,2,倍时所对应点离光斑中心点的距离。称为光斑半径。,7,激光发散角定义为,z,处的光斑半径与距离,z,之比，单位：,mrad.,反映激光器的方向性、准直性。,测量,光斑半径主要方法：光阑法与光点法，还有,CCD,法等,光阑法,为光阑直径,8,光点法：,用小孔光阑和激光功率计沿光斑直径对激光束进行扫描，画出,I-R,曲线。,3.4,偏振度,%,反映激光的偏振特性。,He-Ne,激光器有部分偏振及线偏振激光。使用旋转偏振片测量。,9,四,实验内容与注意事项,1.,激光功率及其稳定度,2.,发散角,3.,偏振度,4.,注意小光阑的定位误差,5.,综合设计性实验（波长测量）,实验仪器：,He-Ne,激光器及激光功率计等,10,
