激光打印机工作原理PPT学习课件.ppt

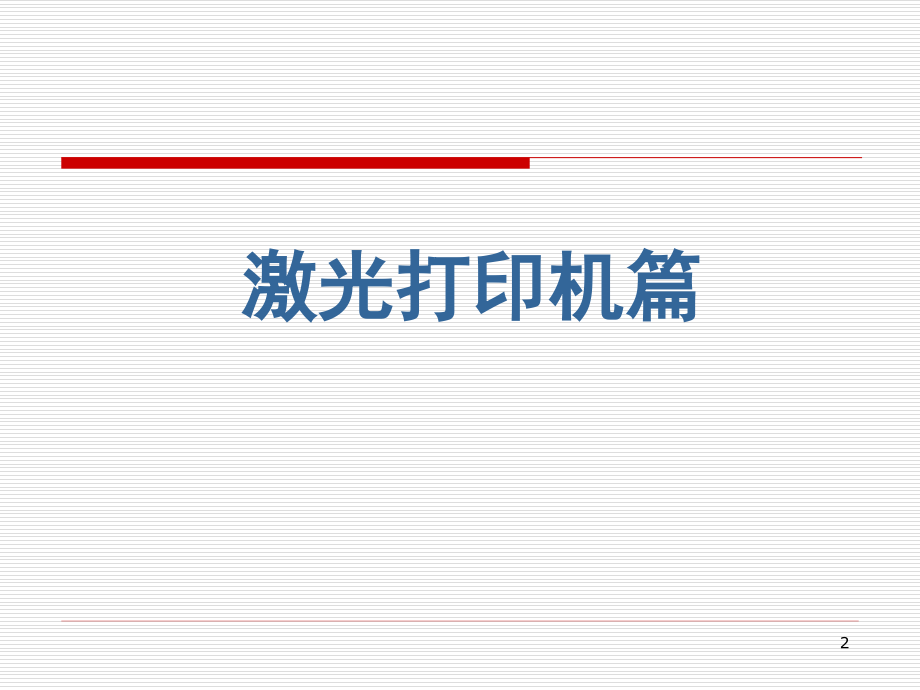

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,.,激光打印机,打印机,.,喷墨打印机,1,激光打印机篇,2,1.0,激光打印机工作原理,激光打印机是根据激光扫描技术及电子成像原理制成的。其打印过程可简单描述如下：带有信息的且经过处理的激光束照射在感光鼓上，从而形成带有正电荷的潜像，而带有相反电荷的碳粉就被吸引过来在感光鼓上形成碳粉图像，已被施加吸引电压的打印纸经过感光鼓时就把,“,碳粉图文,”,转印到纸上来，再经过熔印装置，,“,碳粉图文,”,被加热加压后，图像被固定下来，完成整个打印过程。,3,主充,-1200V,转印,1200V,显影,-650V,分离爪,定影,消电灯,刮片,-950V,显影部分,电压,:-500V,高温,固化,字符碳粉,消掉字,符碳粉,清洁鼓上,多余碳粉,4,1.1,硒鼓的构造原理,成像及显影过程主要是由一个叫碳粉盒的配件来完成的。碳粉盒就是把一些易耗易损的零件，如碳粉、感光鼓、刮板放在一个盒中，这样就简化了打印机的维修。碳粉盒中二大元素：碳粉及感光鼓。碳粉是由铁砂、树脂及碳粉末组成的，而感光鼓的表层元素主要是硒及一些稀有元素组成，硒的价格比黄金还贵许多，一克硒可以镀,200,根像,HP92298A,的感光鼓，故碳粉盒亦叫硒鼓。硒鼓主要是由塑料、感光鼓、碳粉等组,5,1.2,硒鼓的分类,一体化硒鼓,:,设计上主要是把碳粉及感光鼓等装在同一装置上，当碳粉被耗尽或感光鼓被损坏时整个硒鼓就得报废。用这类硒鼓的机型主要的,HP,（惠普）及,Canon,（佳能）机型，这种独特的设计浪费了用户的打印费用，且对环境的危害很大,.,分离型硒鼓,:,设计一般都使用在为了打开销路的机型上。主要是碳粉和感光鼓等各置在不同的装置上，而感光鼓一般的寿命都很长，只需换上被耗掉的碳粉就行了，这样用户的打印成本就大大的降低了。,6,1.4,硒鼓的危害,残留在硒鼓上的碳粉给水资源造成污染，还,会漂在空中对空气造成不利影响。,7,1.5,硒鼓的构成,以及基材上涂上的感光材料所组成。根据感光材料的不同，基本可分为三种：,OPC,鼓（有机光导材料）、硒鼓（,Se,硒）和陶瓷鼓（,a-si,陶瓷）。,从寿命上来看，,OPC,鼓的寿命较短，一般只有,3000,页左右，当然价格也最为便宜。,Se,鼓寿命是,9000,页左右，,a-si,鼓寿命更是可以达到,90000,页，价格自然也是依次类推的攀升。从组成而言，一般,OPC,硒鼓只有,8,硒鼓的基本结构由铝制成的基本基材，三层,(,第一层是铝管，第二层是绝缘层，第三层是感光层,),硒鼓（,Se,硒）和陶瓷鼓（,a-si,陶瓷）的表面是由四五层物质合成的。尤其是陶瓷鼓，它的第四层是第一保护层，第五层是第二保护层，第四、第五层用来保护感光层。,9,1.6 HP1020,硒加粉图解,拆下螺丝,打开封装,10,取下弹簧,取下鼓芯,11,取下清洁辊,取出小铁销,12,拔出铁销,拆开鼓体,13,拧下螺丝,打开封盖,14,抽出磁辊，清空粉仓,装上磁辊,15,加粉封盖,封装螺丝,16,拧下螺丝 清废粉仓,装配还原,17,1.7 HP2613,图解,拆光筒,我們用一字起子由內往外把插銷頂出,18,另一邊把螺絲跟光筒側蓋取下,取下光筒時小心不要弄傷光筒,19,20,用一字起子把磁棒頂出來,21,拆下清潔刮刀的兩個螺絲,(,取下時小心廢粉溢出,),拆下清潔刮刀後,先清一下廢粉,再來注意看右邊有一個小孔,用工具把小插銷頂出後再拔出,22,鑽孔的位子大概如下圖,鑽好孔後,一樣用工具把小插銷頂出再拔出,23,完成装配即可,24,喷墨打印机篇,25,1.0,喷墨打印机的工作原理,利用控制指令来控制喷墨打印头上的喷嘴孔，让喷嘴孔喷出定量的墨水，进而打印在纸张上。,决定彩色喷墨打印机优劣的主要原因之一，在于喷墨的控制方法，也就是将墨点均匀且精确地喷在纸上的能力,26,1.1,喷墨打印机的分类,有热气泡式（,Thermal Bubble,）,:,打印机喷嘴上含有许多的微加热原件，利用加热空气后产生膨胀的方式，让墨嘴中的墨水迅速达到沸点，墨水沸腾时所产生的气泡会产生极大压力，将墨水自喷头挤压而出，落在需要打印的纸张,.,有高喷嘴密度以及成本低的优点,.,由于喷嘴时冷时热的动作，容易造成喷墨打印头老化的现象。因此，这种类型打印机多将喷嘴内建在墨水盒中，更换墨水盒的同时，也同时更换掉墨嘴,27,压电式喷墨打印机（,Piezoelectric,）,:,它与热气泡式喷墨打印机不同的地方在于，其中控制喷墨的介质不是空气，而是一个晶体。因为晶体具有导电性，且有一种物理特性就是当晶体通电的时候，晶体会产生膨胀的作用。简单地说，此种打印机的喷嘴内含微小的晶体（,Crystal,），当电流通过晶体的同时，会使晶体产生膨胀，将墨水自喷嘴内挤压而出，从而打印在纸张上。而没有电流通过时，晶 体复还,停止打印,.,28,1.2,打印机热转印色带常见问题,碳带如何安装,一般在打印机的上盖背面有一个安装图，按图指示方向，虚线为碳带安装路径，实线为标签路径。回卷后废碳带不易剥落，则在装入前用废标签的光滑底纸卷在回卷轴上，然后再上碳带。安装标签时，根据不同标签宽度调整限纸器。压头弹簧均匀，可避免打印机标签跑偏。第一次使用打印机时要进行测纸,29,打印机打印中出现碳带跑偏主要原因,:,是压纸弹簧不均及限纸器没有按,表签宽度调整造成的而并不是碳,带分切质量不好造成的。,打印不清晰，质量差可能有以下原因：,1,、打印头温度太低或打印浓度太淡,2,、打印头安装不正确,30,打印机打出的卡片上始终有一道浅浅的细线,A.,打印机的保养工作做的不到位。,B.,卡上出现一条或者数条贯穿整张卡的线时，最大的可能是您的打印头已经损坏。出现这样问题的原因是由于卡面上或者您的机器内有大的灰尘颗粒，致使打印头在打卡的同时接触到了灰尘颗粒，因此刮坏了打印头。,C.,如果打印机打卡出现有大片卡面没有打，则有两种可能：,1.,打印头严重损坏。,2.,打印头数据线损坏。您的打印机出现这种情况请于我们的工程师联系，以便确认损坏部位及修复方法。,31,避免损坏打印头方法是：,1.,注意定时清洁打印机。,2.,注意卡面的干净整洁（检查有无异常的突起）。,3.,打开或关闭机箱盖时小心注意不要接触打印头。,4.,检查机器时不要携带手表、戒指等容易接触打印头的物体（注意静电）。,如果您的打印头已经损坏则需购买新的打印头以便更换。,32,打印机打出的卡片偶尔会出现一些斑点,A.,那是因为您的打印机内积有尘土，需要及时的进,行清洁。清洁时建议您用专用的清洁工具，这样,可以很好的保护打印机不受损伤。,B.,如果您的打印机长时间的不进行清洁则打印机内,部会出现一些较大的灰尘颗粒，在您打卡时会刮,坏您的打印头，对打印头造成无法修复的损坏证卡打印机的工作原理都是一样的，打卡时要保持卡面的整洁干净（最好每一张卡在打印以前都用眼睛布擦拭一边），这样打出的卡片才不会有瑕疵。,33,1.3,网络打印机常见问题解析,保证网络运行畅通,.,线路的畅通情况又与局域网中的交换机、集线器、网络线、网卡的交换或者传输速度有关，有条件的单位最好使用,100Mbps,带宽的网络交换设备来组件局域网，以确保局域网线路在传输大容量信息时不会经常出现信息堵塞现象。另外，局域网的线路畅通情况还与局域网使用是否繁忙有关，这样就要求用户在进行网络打印时最好能避开网络使用的高峰期,。,设置打印参数,.,印参数设置得正确与否，也会对网络打印的效率产生的一定的影响。参数的设置随着打印对象类型的不同，而有所变化。例如，如果需要打印一幅精致的图像，我们可以将打印机的分辨率设置得高一点，这样打印出来的图像精度就很高，打印出来的质量就会很好。不过打印机的输出分辨率设置得过高时，需要增加打印机的额外内存，从而会降低打印机的打印速度；在打印普通的文本文件时，我们可以通过降低打印机的分辨率来提高打印速度；如果需要追求打印速度，我们可以将打印机设置为,“,高速、双向,”,，同时尽可能地使用专门的连续打印纸，另外尽量采用打印机自带的硬字库，以上参数的设置都能尽可能地提高打印机的打印速度。,34,正确选用耗材,:,打印耗材一定要使用原厂商的，再生耗材或其他厂商的耗材可能影响打印机的正常使用。,配置最佳网络打印环境,:,对于数台打印机组成的网络打印环境，当网络中网络打印机的数量超过了,10,台，建议进行批量管理；当网络中网络打印机的数量少于,10,台，可以通过浏览器直接访问网络打印机中的嵌入式,web,服务器，以进行,“,点对点,”,的管理。在合理的网络打印环境下，我们还需要进一步优化网络打印的应用。在多,人多部门环境下需要打印成本的监控,35,安装了网卡和各种网络通讯协议，但,“,文件与打印共享,”,为什么无法选择,:,原因是没有安装,“,Microsoft,网络上的文件与打印共享,”,组件。在,“,网络,”,属性窗口的,“,配置,”,选项卡里，单击,“,添加,”,按钮，在,“,请选择网络组件,”,窗口单击,“,服务,”,，单击,“,添加,”,按钮，在,“,选择网络服务,”,的左边窗口选,“,Microsoft,”,，在右边窗口选择,“,Microsoft,网络上的文件与打印机共享,”,，单击,“,确定,”,按钮，系统可能会要求插入,Windows,安装光盘，重新启动系统即可。,安装了文件和打印机共享服务组件，为什么无法在网络上共享文件和打印机,:,确认是否已经启用了文件或打印机共享服务。在,“,网络,”,属性框中选择,“,配置,”,选项卡，单击,“,文件与打印机共享,”,按钮，然后选择,“,允许其他用户访问我的文件,”,和,“,允许其他计算机使用我的打印机,”,选项。确认访问服务是共享级访问服务。在,“,网络,”,属性的,“,访问控制,”,里面应该选择,“,共享级访问,”,36,自检时出现,I/O Cord Not Ready,错误信息,:,打印服务器在连网使用前一般都要对其进行接口测试，方法是在未接通电源的情况下将打印服务器插入所对应的网络打印机上，然后接通电源，在操作系统中选择自检选项，让网络打印机进行自检，在自检时一般会打印出其当前各项配置，其中会有网络打印机的,I/O,接口状态。正常情况下会出现,Ready,的提示信息，如果没能安装成功的话就会出现,I/O Card Not Ready,的信息提示。出现这种故障的原因首先是网络打印机的接口己损坏，我们可以用一台确定为正常的打印服务器替换，并插入网络打印机上进行自检，就可以方便的确定故障是否由此产生。还有一种可能是打印服务器所选接口类型与所在网络不一致,我们可以通过仔细阅读说明书或查看服务器本身标注来解决,当然打印服务器本身己损坏也会导致这种问题的出现。,37,无法删除网络打印端口,:,在重新配置网络打印服务时操作系统提示无法删除网络打印端口。这种情况一般是由于工作站上有打印作业正在通过此网络端口进行打印或有其它打印设备的驱动程序正在使用该端口，可以通过停止此网络端口的所有打印工作或删除使用该端口的打印驱动程序来解决。,如何禁止添加和删除打印机,:,1,禁止添加打印机 打开注册表编辑器,(,开始运行输入,“,Regedit,”,),，找到,(,或新建,),“,HKEY_LOCAL_MACHINESoftware MicrosoftWindowsCurrentVersion PoliciesExplorer,”,或者,HKEY_CURRENT_USERSoftwareMicrosoftWindowsCurrentVersion PoliciesExplorer,“,中的,”,NoAddPriter,“,(REG_DWORD,类型,),子键，将其值改为,0(1,为允许该功能,),。,2,禁止删除打印机 打开注册表编辑器，找到,(,或新建,),上述注册表分支中的,NoDeletePriter(REG_DWORD,类型,),子键，将其值改为,0(1,为允许该功能,),。完成设置后保存并退出注册表编辑器，重新启动或者重新登录即可生效。,38,打印机不联机，发生通讯错误,39,1.,驱动程序问题,2.,打印电缆线松脱、损坏，打印机的数据端口损坏或计算机主板上的,打印端口损坏。,3.,发生故障后你先把原先的驱动删掉，再重新安装一下驱动看看是否,能解决，不行的话先关掉计算机和打印机（注意不要热插拔，否则,有可能损坏端口），把打印电缆线重新插拔一下再看看效果如何，,还是不行的话你先换根好的数据线插上去，假如还是没用的话你换,根,USB,的打印线来插在电脑上，假如插上,USB,线后打印机能正常工作,的话有可能是电脑主板上打印端口损坏你再换一台电脑试一下你的,打印机，来证实一下。假如换了,USB,线还不行的话则可能主板上的打,印端口或打印机内部出了问题，同样有条件的话你可以找台好的电,脑或打印机来最后证实一下是哪个设备的问题。,40,夹纸或不进纸,A.,检查纸是否褶皱，打印纸厚度是否超出了左导轨的箭头标志，纸张在进纸器上是否摆放整齐,.,B.,检查打印机内部是否有碎纸,.,C.,打印机内部机械发生故障,.,D.,假如不进纸的话，你也同样执行下以上步骤，每款打印机都有自己的纸张范围，你也可以检查下纸张是否符合，,41,打印机打印出来字体模糊或干脆打印不出任何字,:,A.,请先检查一下墨盒是否用完,.,B.,执行清洗打印头二到三次，再打印一下看看效果,.,42,打印出来的表格线条不正，有歪斜,:,打印头校准,43,EPSON 580K+,打印机故障排除,A.,打印竖线错位故障的解决,法一：首先删除,EPSON580K+,驱动程序，再安装,EPSON 1600K,驱动程序，多数类似的问题可以,解决。,法二：如果试了方法一不行的话，你可以关闭打印机，,稍等五六秒钟后，按着,“,暂停键,”,的同时开机，然,后松手，此时会打印出一张如何调节的步骤表,（记住在打印机上放上两张,A4,纸），再按照上面,的步骤进行调试，也可以解决问题。,44,B.,后部进纸故障,EPSON 580K+,打印机如果使用时间很长又缺乏保养，很容易出现打印针孔连续打印纸时，不能从后部的拖纸器上进纸，而从前部和顶部打印，都能正常进纸的故障。,将拖纸器上的纸张取下，手动旋转送纸旋钮的同时观察拖纸器上两个链齿轮元件是否跟着转动，一般会发现拖纸器上的这两个链齿轮元件未跟着转动。,取出拖纸器检查，发现拖纸器中的金属杆左端的一黑色齿轮磨损非常严重（基本上无深齿了），这就导致了与打印机的转动齿轮不能衔接在一起，引起拖纸器的链齿轮不能转动，而不能进纸。此时建议有条件的用户送修，急着使用该机器的朋友可以继续看下面我的经验。,这时查看拖纸器，一般能发现拖纸器中的金属杆右端也有一个同样的黑色齿轮完好无损，而这一黑色齿轮是没有和其它齿轮衔接在一起的，再检查打印机的转动齿轮，会发现转动齿轮磨损不算重。如果是急着用，将拖纸器上的这两个黑色齿轮调换一下，不是又可以正常打印了？用一把小的一字螺丝刀和一把尖嘴钳，将这两个齿轮拆下，再将它们调换安装好后，进行打印测试，你会发现打印机又可以,“,正常使用,”,了。当然，这只是权宜之计，最好在使用完毕后送专业部门更换齿轮等部件。,45,打印出来字符都是乱码,A.,重新安装一下正确的驱动，然后检查一下打印电缆线，,B.,再尝试着换台计算机或打印机试下,46,1.4,喷墨打印机维护知识,墨打印机在使用过程中除了要防高温、防尘、防湿、防震、防阳光直射外。还要正确使用、维护打印机，这样才能够保持满意的打印品质。,47,尽量不要使用代用墨水不要使用填充式墨水，因墨水的成份与原厂不同（原厂墨水的配方都是机密），打印出来品质会差一些，而且会造成喷墨嘴阻塞。如果代用墨水含有毒性或具侵蚀性，会严重影响打印机寿命。而且如果是因为使用非原厂耗材所造成打印机的损害，你可能无法享受免费保修。呵呵，到时你就得不偿失了。,48,清洗打印头,A.,打印机墨盒曝露在空气中的时间过长或者长时间没有使用打印机，可能会导致墨盒喷嘴上形成墨水硬壳。当发现打印质量下降时，你可能需要清洗打印头。你可以将运行,“,开始设置打印机,”,，选择,“,EPSON Stylus Photo EX3,”,并按下鼠标右键，在弹出的菜单中选择,“,属性,”,按钮，再切换到,“,应用工具,”,。点击,“,打印头清洗,”,按钮就可以利用软件来清洗打印头，当然大家也可以使用喷嘴检查应用工具确认打印头是否需要清洗。,B.,如果用软清洗的方法不能湊效，就可以试试硬清洗的方式。首先大家按照前面,“,喷墨打印机墨盒更换篇,”,所述的方式，取出打印机墨盒。拿住打印机墨盒的顶部，用湿布轻柔擦掉干燥墨水。重复该步骤，用湿布的干净处擦净喷嘴上残留的墨水。清洗完毕后，再将回打印机。,49,50,
