统表C01-3

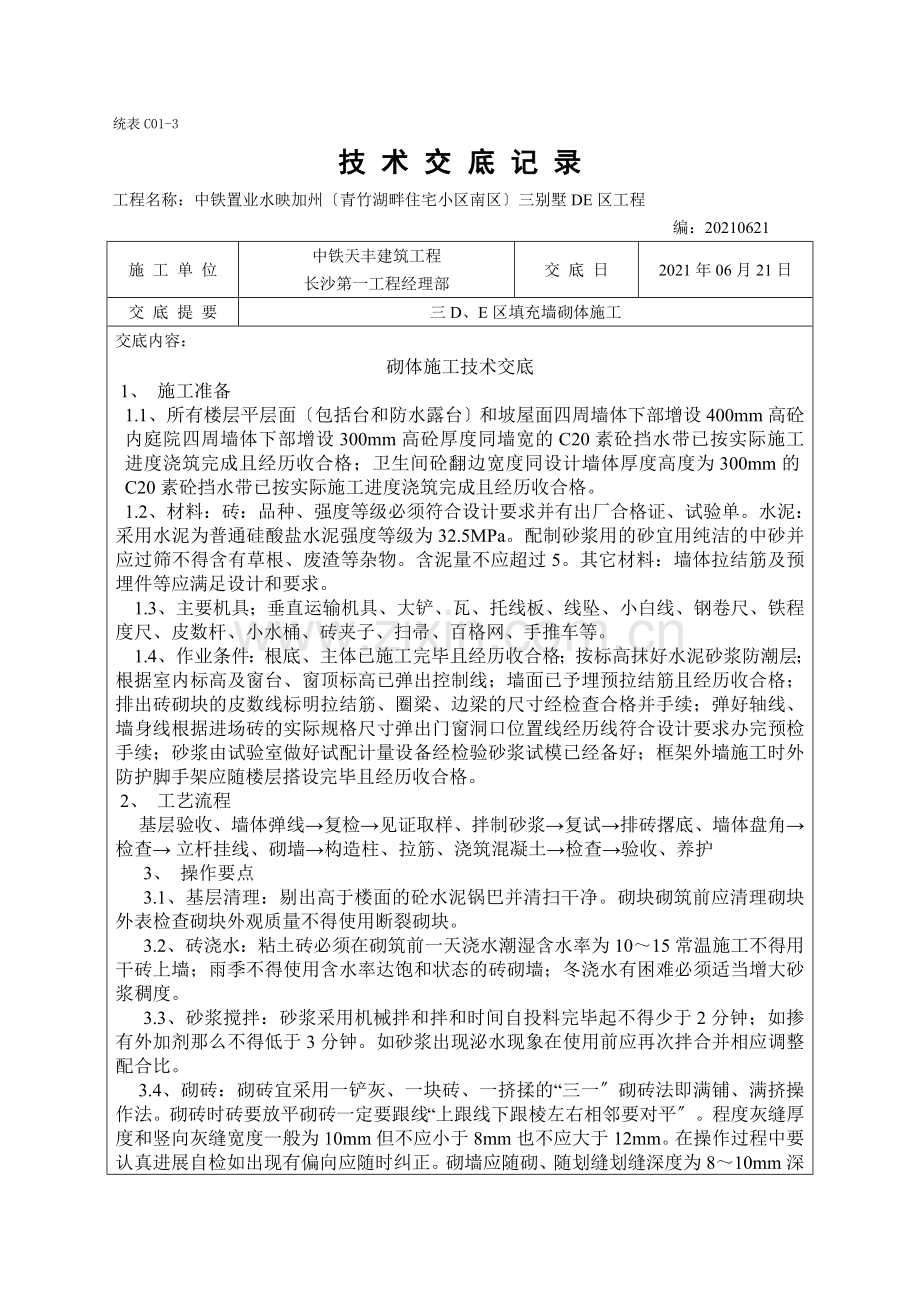

技 术 交 底 记 录
工程名称：中铁置业水映加州〔青竹湖畔住宅小区南区〕三别墅DE区工程
编：20210621
施 工 单 位
中铁天丰建筑工程
长沙第一工程经理部
交 底 日
2021年06月21日
交 底 提 要
三D、E区填充墙砌体施工
交底内容：
砌体施工技术交底
 1、 施工准备
1.1、所有楼层平层面〔包括台和防水露台〕和坡屋面四周墙体下部增设400mm高砼内庭院四周墙体下部增设300mm高砼厚度同墙宽的C20素砼挡水带已按实际施工进度浇筑完成且经历收合格；卫生间砼翻边宽度同设计墙体厚度高度为300mm的C20素砼挡水带已按实际施工进度浇筑完成且经历收合格。
1.2、材料：砖：品种、强度等级必须符合设计要求并有出厂合格证、试验单。水泥：采用水泥为普通硅酸盐水泥强度等级为32.5MPa。配制砂浆用的砂宜用纯洁的中砂并应过筛不得含有草根、废渣等杂物。含泥量不应超过5。其它材料：墙体拉结筋及预埋件等应满足设计和要求。
    1.3、主要机具；垂直运输机具、大铲、瓦、托线板、线坠、小白线、钢卷尺、铁程度尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。
    1.4、作业条件：根底、主体已施工完毕且经历收合格；按标高抹好水泥砂浆防潮层；根据室内标高及窗台、窗顶标高已弹出控制线；墙面已予埋预拉结筋且经历收合格；排出砖砌块的皮数线标明拉结筋、圈梁、边梁的尺寸经检查合格并手续；弹好轴线、墙身线根据进场砖的实际规格尺寸弹出门窗洞口位置线经历线符合设计要求办完预检手续；砂浆由试验室做好试配计量设备经检验砂浆试模已经备好；框架外墙施工时外防护脚手架应随楼层搭设完毕且经历收合格。
 2、 工艺流程
     基层验收、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→ 立杆挂线、砌墙→构造柱、拉筋、浇筑混凝土→检查→验收、养护
      3、 操作要点
      3.1、基层清理：剔出高于楼面的砼水泥锅巴并清扫干净。砌块砌筑前应清理砌块外表检查砌块外观质量不得使用断裂砌块。
      3.2、砖浇水：粘土砖必须在砌筑前一天浇水潮湿含水率为10～15常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙；冬浇水有困难必须适当增大砂浆稠度。
      3.3、砂浆搅拌：砂浆采用机械拌和拌和时间自投料完毕起不得少于2分钟；如掺有外加剂那么不得低于3分钟。如砂浆出现泌水现象在使用前应再次拌合并相应调整配合比。

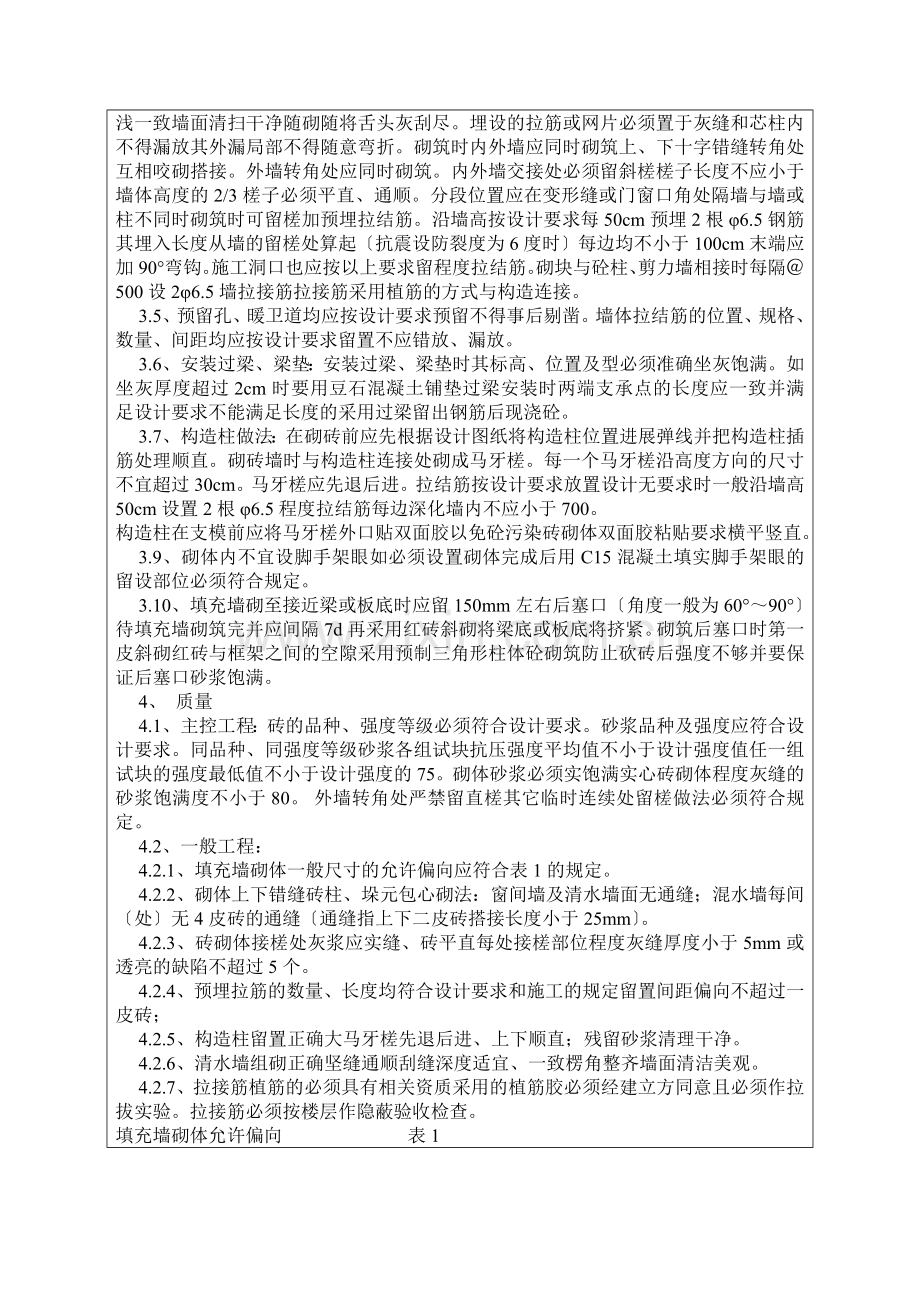

     3.4、砌砖：砌砖宜采用一铲灰、一块砖、一挤揉的“三一〞砌砖法即满铺、满挤操作法。砌砖时砖要放平砌砖一定要跟线“上跟线下跟棱左右相邻要对平〞。程度灰缝厚度和竖向灰缝宽度一般为10mm但不应小于8mm也不应大于12mm。在操作过程中要认真进展自检如出现有偏向应随时纠正。砌墙应随砌、随划缝划缝深度为8～10mm深浅一致墙面清扫干净随砌随将舌头灰刮尽。埋设的拉筋或网片必须置于灰缝和芯柱内不得漏放其外漏局部不得随意弯折。砌筑时内外墙应同时砌筑上、下十字错缝转角处互相咬砌搭接。外墙转角处应同时砌筑。内外墙交接处必须留斜槎槎子长度不应小于墙体高度的2/3槎子必须平直、通顺。分段位置应在变形缝或门窗口角处隔墙与墙或柱不同时砌筑时可留槎加预埋拉结筋。沿墙高按设计要求每50cm预埋2根φ6.5钢筋其埋入长度从墙的留槎处算起〔抗震设防裂度为6度时〕每边均不小于100cm末端应加90°弯钩。施工洞口也应按以上要求留程度拉结筋。砌块与砼柱、剪力墙相接时每隔＠500设2φ6.5墙拉接筋拉接筋采用植筋的方式与构造连接。
     3.5、预留孔、暖卫道均应按设计要求预留不得事后剔凿。墙体拉结筋的位置、规格、数量、间距均应按设计要求留置不应错放、漏放。
     3.6、安装过梁、梁垫：安装过梁、梁垫时其标高、位置及型必须准确坐灰饱满。如坐灰厚度超过2cm时要用豆石混凝土铺垫过梁安装时两端支承点的长度应一致并满足设计要求不能满足长度的采用过梁留出钢筋后现浇砼。
     3.7、构造柱做法：在砌砖前应先根据设计图纸将构造柱位置进展弹线并把构造柱插筋处理顺直。砌砖墙时与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸不宜超过30cm。马牙槎应先退后进。拉结筋按设计要求放置设计无要求时一般沿墙高50cm设置2根φ6.5程度拉结筋每边深化墙内不应小于700。
构造柱在支模前应将马牙槎外口贴双面胶以免砼污染砖砌体双面胶粘贴要求横平竖直。
     3.9、砌体内不宜设脚手架眼如必须设置砌体完成后用C15混凝土填实脚手架眼的留设部位必须符合规定。
     3.10、填充墙砌至接近梁或板底时应留150mm左右后塞口〔角度一般为60°～90°〕待填充墙砌筑完并应间隔7d再采用红砖斜砌将梁底或板底将挤紧。砌筑后塞口时第一皮斜砌红砖与框架之间的空隙采用预制三角形柱体砼砌筑防止砍砖后强度不够并要保证后塞口砂浆饱满。
     4、 质量
     4.1、主控工程：砖的品种、强度等级必须符合设计要求。砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值任一组试块的强度最低值不小于设计强度的75。砌体砂浆必须实饱满实心砖砌体程度灰缝的砂浆饱满度不小于80。 外墙转角处严禁留直槎其它临时连续处留槎做法必须符合规定。
     4.2、一般工程：
     4.2.1、填充墙砌体一般尺寸的允许偏向应符合表1的规定。
     4.2.2、砌体上下错缝砖柱、垛元包心砌法：窗间墙及清水墙面无通缝；混水墙每间〔处〕无4皮砖的通缝〔通缝指上下二皮砖搭接长度小于25mm〕。
     4.2.3、砖砌体接槎处灰浆应实缝、砖平直每处接槎部位程度灰缝厚度小于5mm或透亮的缺陷不超过5个。
     4.2.4、预埋拉筋的数量、长度均符合设计要求和施工的规定留置间距偏向不超过一皮砖；
     4.2.5、构造柱留置正确大马牙槎先退后进、上下顺直；残留砂浆清理干净。
     4.2.6、清水墙组砌正确坚缝通顺刮缝深度适宜、一致楞角整齐墙面清洁美观。
     4.2.7、拉接筋植筋的必须具有相关资质采用的植筋胶必须经建立方同意且必须作拉拔实验。拉接筋必须按楼层作隐蔽验收检查。
填充墙砌体允许偏向                           表1
序
工程
允许偏向〔mm〕
检验
1
轴线位置偏挪动
10
用经纬仪或拉线和尺量检查
2
根底和砌体顶面标高
±15
用水准仪和尺量检查
3

垂直度
每层
5

用线锤和2米托线板检查
全高
≤10米
10
＞10米
20
4
外表平整度
清水墙柱
6
用2米靠尺和塞尺检查
混水墙柱
6
5
程度灰缝平直度
清水墙10米以内
7
用10米拉线和尺量检查
混水墙10米以内
10
6
程度灰缝厚度〔连续5皮砌块累计〕

±10
与皮数杆比拟尺量检查
7
垂直灰缝厚度〔程度方向连续5块累计〕
±15
用尺量检查
8
门窗洞口〔后塞口〕
宽度
±5
用尺量检查
高度
±5
9
外墙窗上下窗口偏移
20
以底层窗口为准用经纬仪或吊线检查
      5、 成品保护
     5.1、砂浆稠度应适宜砌墙时应防止砂浆溅脏墙面砌筑好的墙体不得碰撞撬动否那么应重铺砂浆砌筑。
     5.2、洞口、道、沟槽等应事先预埋预留防止事后凿打。墙体拉结筋、抗震构造柱钢筋、大模板混凝土墙体钢筋及各种预埋件暖卫、电气线等均应注意保护不得任意拆改或损坏。
     5.3、墙体砌筑后砂浆到达一定强度后才能支设构造柱、过梁模板。
     5.4、浇筑构造柱及过梁混凝土时不能撬动或碰撞墙体。
     5.5、运料、卸料、翻架子时要防止碰撞墙面及门窗洞口。在进料口周围应用塑料薄膜或木板等遮盖保持墙面干净。
     5.6、尚未安装楼板或屋面板的墙和柱当可能遇到大风时应采取临时支撑等措施以保证施工中墙体的稳定性。
     6、 平安要求
     6.1、按有关规定配给劳保用品并合理使用；
     6.2、用电设施必须由专人检查维护；
     6.3、加强周边高空的平安防护。脚手架不应搁在墙上应单独搭设双排脚手架或使用高凳。
     6.4、施工通道应保持畅通无阻。
     6.5、接料悬挑平台一定和平安施工方案有关的平安规定搭设。楼层的程度运输道路应清洁畅通。
     6.6、操作人员不能带病操作和疲劳操作。
     6.7、材料应分散堆放距临边应在1.5m以上。
     6.8、灰砂机应设防护罩用电线路用电器应按搭接、布置操作人员必须应有操作证。
     6.9、材料的吊运应符合平安卸料平台的安设按方案验收挂牌使用。
     6.10、严禁向建筑物外剔砖。

审核人：

年 月 日
交底人：

年 月 日
承受交底人：

年 月 日
本表由施工填写交底人员与承受交底人员各保存一份。
