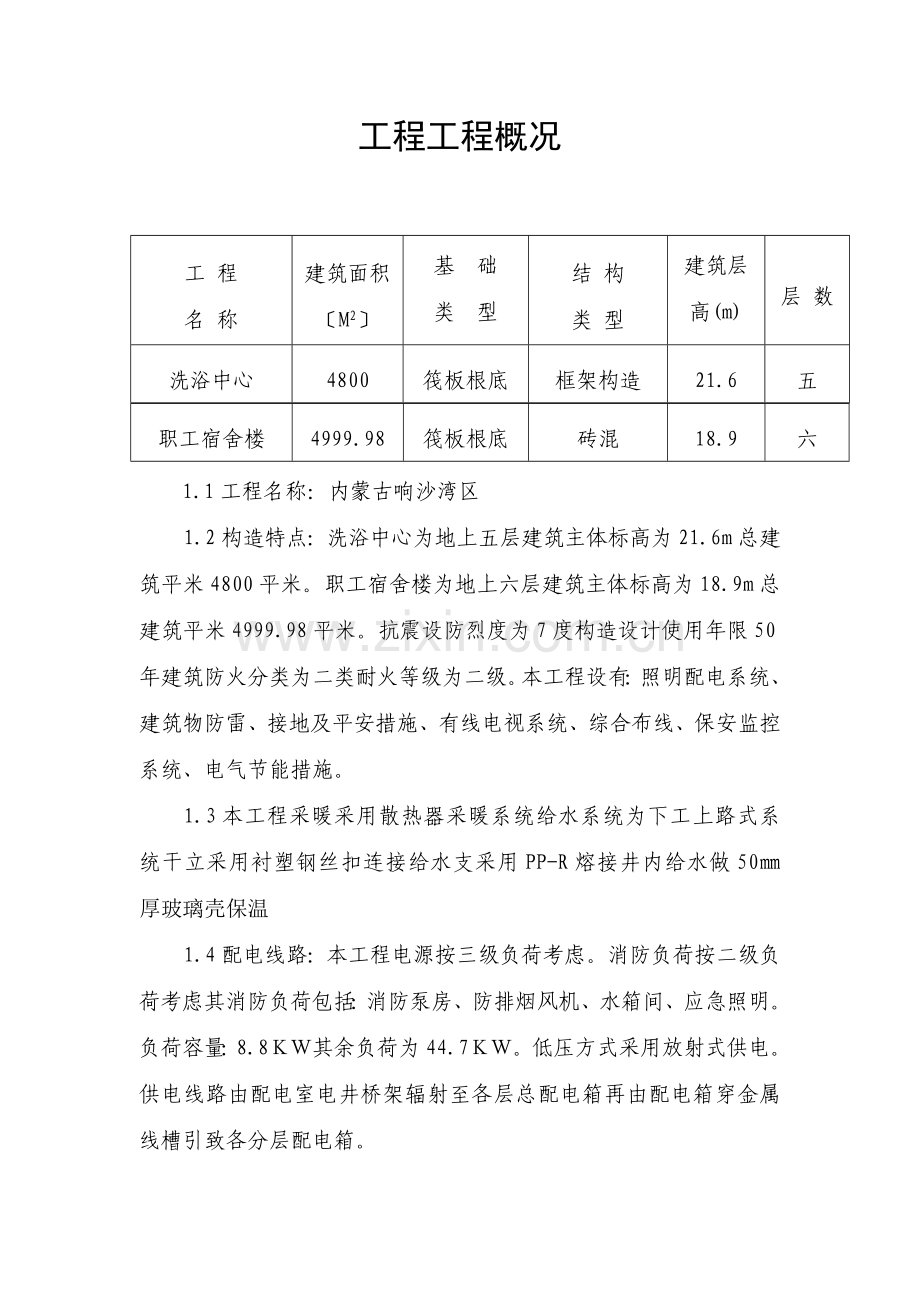

工程工程概况
工 程
名 称
建筑面积
〔M2〕
基 础
类 型
结 构
类 型
建筑层 高(m)
层 数
洗浴中心
4800
筏板根底
框架构造
21.6
五
职工宿舍楼
4999.98
筏板根底
砖混
18.9
六
1.1工程名称：内蒙古响沙湾区
1.2构造特点：洗浴中心为地上五层建筑主体标高为21.6m总建筑平米4800平米。职工宿舍楼为地上六层建筑主体标高为18.9m总建筑平米4999.98平米。抗震设防烈度为7度构造设计使用年限50年建筑防火分类为二类耐火等级为二级。本工程设有：照明配电系统、建筑物防雷、接地及平安措施、有线电视系统、综合布线、保安监控系统、电气节能措施。
1.3本工程采暖采用散热器采暖系统给水系统为下工上路式系统干立采用衬塑钢丝扣连接给水支采用PP-R熔接井内给水做50㎜厚玻璃壳保温
1.4配电线路：本工程电源按三级负荷考虑。消防负荷按二级负荷考虑其消防负荷包括：消防泵房、防排烟风机、水箱间、应急照明。负荷容量：8.8ＫＷ其余负荷为44.7ＫＷ。低压方式采用放射式供电。供电线路由配电室电井桥架辐射至各层总配电箱再由配电箱穿金属线槽引致各分层配电箱。

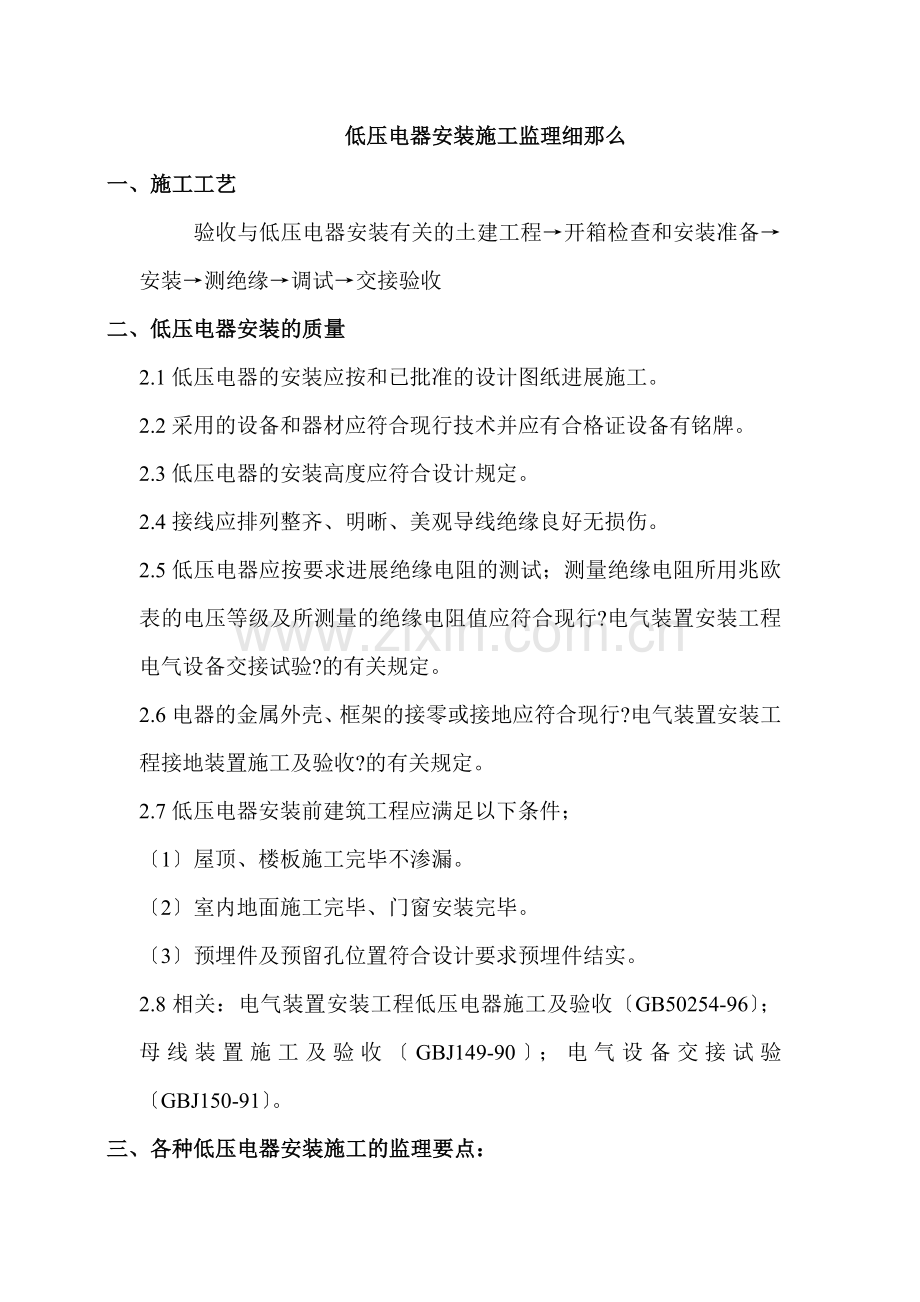

低压电器安装施工监理细那么
一、施工工艺
验收与低压电器安装有关的土建工程→开箱检查和安装准备→ 安装→测绝缘→调试→交接验收
二、低压电器安装的质量
2.1低压电器的安装应按和已批准的设计图纸进展施工。
2.2采用的设备和器材应符合现行技术并应有合格证设备有铭牌。
2.3低压电器的安装高度应符合设计规定。
2.4接线应排列整齐、明晰、美观导线绝缘良好无损伤。
2.5低压电器应按要求进展绝缘电阻的测试；测量绝缘电阻所用兆欧表的电压等级及所测量的绝缘电阻值应符合现行?电气装置安装工程电气设备交接试验?的有关规定。
2.6电器的金属外壳、框架的接零或接地应符合现行?电气装置安装工程接地装置施工及验收?的有关规定。
2.7低压电器安装前建筑工程应满足以下条件；
〔1〕屋顶、楼板施工完毕不渗漏。
〔2〕室内地面施工完毕、门窗安装完毕。
〔3〕预埋件及预留孔位置符合设计要求预埋件结实。
2.8相关：电气装置安装工程低压电器施工及验收〔GB50254-96〕；母线装置施工及验收〔GBJ149-90〕；电气设备交接试验〔GBJ150-91〕。
三、各种低压电器安装施工的监理要点：
3.1低压断路器的安装监理要点：
安装前需检查衔铁工作面无油污触头合断灵敏无卡阻现象接触面平整动静触头分闸间隔 符合设计要求和技术的规定。
低压断路器的安装应符合技术的规定与熔断器配合使用时熔断器应装在电源侧。
低压断路器的操作机构接线应正确开关辅助接点动作可靠接触良好开关合闸后有关联锁装置应动作及时。
抽屉式断路器空载时抽拉无卡阻现象机械联锁应可靠。
裸露在箱体外部的接线端子应加绝缘保护。
有半导体脱扣装置的低压断路器其相序应符合要求脱扣装置的动作应可靠。
3.2低压隔分开关、开关、转换开关及熔断器组合电器的监理要点：
隔分开关与开关的安装监理：
〔1〕开关应垂直安装；
〔2〕程度安装时分闸后可动触头应可靠固定不得自行脱落回到合闸位置；
〔3〕动、静触头应接触良好；
〔4〕双投闸开关在分闸位置时片应可靠固定不得自行合闸；
〔5〕操作机构灵敏开关辅助接点正确。
转换开关和倒顺开关的监理：
〔1〕手柄位置应与相应的接触片位置对应；
〔2〕定位机构可靠；
〔3〕所有触头在任何接通位置上均应接触良好。
带熔断器和灭孤装置的组合电器的监理；
熔断器无损伤；灭弧栅完好固定可靠；电弧通道畅通灭弧触头各相分闸应一致。
3.3住宅电器、漏电保护器及消防电器设备的监理：
住宅电器安装监理：
〔1〕集中安装的住宅电器应在明显部位设警告标志；
〔2〕安装完毕调整试验合格后对调整机构进展封锁处理。
漏电保护器的安装监理：
〔1〕按漏电保护器的标志进展电源侧和负荷侧接线；
〔2〕有短路保护功能的漏电保护器安装时应有足够的灭弧间隔 ；
〔3〕电流型漏电保护器安装后除检查接线外还应通过试验按钮检查动作性能以满足要求。动作可靠方能投入使用。
3.4火灾探测器、手动火灾按钮、火灾控制器、消防控制设备等安装应按现行?火灾自动系统施工及验收?执行。
3.5低压接触器及电动机起动器的安装监理要点：
安装前应检查：衔铁外表无油污接触面平整可动部灵敏无卡阻现象；电磁起动器热元件的规格应与电动机的保护特性相匹配；热继电器的的电流调节位置应调整到电动机的额定电流值上；并应按设计要求进展整定值校验。
安装后应进展检查：接线正确；衔铁吸合无异声；触头动作正确。
星、三角起动器的接线应正确应在电动机转速接近运行转速时进展切换；自动转换的起动器应按电动机负荷要求正确调节装置。
3.6控制器、继电器及开关的安装监理：
控制器操作灵敏档位明显 、准确。
控制器触头压力均匀触头超不应小于技术的规定灭弧装置完好。
开关的安装位置应能使开关正确动作碰块和撞杆应安装在滚轮或推杆的动作轴线上 ；对电子式开关应按技术要求调整可动设备的间隔 。
碰块或撞杆对开关的作用力及动作均不应大于允许值。
限位用的开关应与机械装置配合调整确认动作可靠后方可接入电路使用。
四、工程验收
4.1电器的型、规格符合设计要求有合格证技术齐全。
4.2电器安装结实、平整符合要求。
4.3电器的接零、接地可靠。
4.4绝缘电阻值符合要求。
4.5电器的连接线排列整齐标志明显。
4.6活动部件动作灵敏、可靠联锁传动装置动作正确。
4.7触头压力、接触电阻满足要求。
4.8安装技术记录调整试验记录齐全〔施工填妥关表格监理全部或部签认〕。
4.9备品、备件齐全。

低压配线配工程施工监理细那么

一、 施工工艺流程：
测量定位→选→下料加工→子连接→固定→检查导线→导线穿到位→电气性能测试。
二、低压配线配工程质量：
2.1线敷设前应检查材质量、型规格是否符合设计要求；检查不同部位的材是否按要求除锈防腐刷漆。
2.2配线工程的施工应按、规程和已批准的设计进展当修改设计时应经原设计同意方可进展。采用的器材应符合现行的有关规定并符合技术的规定 技术应齐全；型、规格及外观质量符合设计及规定。
配线工程的平安技术措施应符合和现行及技术的规定。
2.3相关：
〔1〕电气装置安装工程1KV及以下配线工程施工及验收〔GB52258-96〕。
〔2〕电气装置安装工程电缆线路施工及验收〔GB50168-92〕
三、各种线施工监理要点：
3.1电气线路与道间最小间隔 应符合下表规定：

电气线路与道间最小间隔 〔mm〕：
道名称
配电方式
穿配线
绝缘导线明配线
裸导线
配电
蒸汽
平行
道上
1000
1000
1500
道下
500
500
1500
穿插
300
300
1500
暖蒸汽、
热水
平行
道上
300
300
1500
道下
200
200
1500
穿插
100
100
1500
通风给排水及
压缩空气
平行
100
200
1500
穿插
50
100
1500

对配线工程中的支架线卡、承重吊重部、螺栓等宜采用预埋件预留孔等预埋位置和尺寸应符合设计要求预埋件预埋结实。
配线设施中非带电金属部的接地和接零应可靠。
电气线路经过建筑物、构筑物的沉降缝、伸缩缝处应装设两端固定的补偿装置导线应留有余量。
电气线路沿发热体外表上敷设时与发热体外表的间隔 应符合设计规定。
配线工程采用的卡、支架、吊钩和盒〔箱〕等黑色金属附件均应镀锌或防腐漆。
线敷设应保证横平竖直位、盒位的正确。
3.2配的监理要点：
一般规定：
敷设在多尘和潮湿的场所的电线保护口及其各连接处应封。
暗配的电线保护应沿最近道路敷设力求线最短配至设备接线口处位置应准确。
进入落地式配电箱的电线保护排列整齐口宜高出配电箱根底面50-80mm。
电线保护的弯曲半径：当明配时不宜小于外径的6倍；当两个接线盒间只有一个弯曲时不宜小于外径的4倍；当线路暗配时弯曲半径不应小于外径的6倍当埋于地下或混凝土内时其弯曲半径不应小于外径的10倍且不应有折皱、凹穴和裂缝等。
当电线保护：
〔1〕长度每超过30m无弯曲
〔2〕长度每超过20m有一个弯曲
〔3〕长度每超过15m有二个弯曲
〔4〕长度每超过8m有三个弯曲时中间应增设接线盒或拉线盒。且接线盒与拉线盒的位置应便于穿线。
在TN-STN-C-S系统中当金属电线保护金属盒塑料电线保护塑料盒混合使用时金属电线保护、金属盒必须与保护地线〔PE线〕有可靠的电气连接。
子敷设连接严、口平滑、护口齐全结实、明配排列整齐横平竖直暗配保护层不大于15mm穿过建筑物和设备根底处加套保护并在隐蔽工程记录中标示。
3.3钢敷设监理要点：
钢的连接：
采用螺纹连接时端螺纹长度不应小于接头长度1/2连接后基螺纹宜外露2-3扣；钢下料应根据实际需要长度锯断锯口应锉平口平滑。
采用套连接时套长度宜为外径的1.5-3倍与的对口处应位于套的中心；套采用焊接时焊接应结实、严。
镀锌和薄壁钢应采用螺纹连接不应采用熔焊连接。
钢与盒或设配的联接；
暗配的黑色的钢与盒〔箱〕的连接应采用焊接连接口宜高出盒〔箱〕内壁3-5mm；且焊后应涂防腐剂。
明配钢或暗配的镀锌与盒〔箱〕的连接应采用锁紧螺母或护圈帽固定用锁紧螺母固定的端螺纹宜外露锁紧螺母2-3扣。
与设备连接的钢口与地面的间隔 宜大于200mm。
钢的接地联接
当黑色钢采用螺纹连接时连接处的两端应焊接跨接接地线或采用专用接地卡跨接。
镀锌钢或可挠金属电线保护的跨接接地线宜采用专用接地线卡跨接不应采用熔 焊接连接。
安装电器的部位应设置接线盒。
3.3.5明配钢应排列整齐固定点间距均匀钢卡间的间隔 应符合表中要求；卡与终端、弯头中点、电气器具或盒〔箱〕边缘的间隔 宜为150-300mm。
钢卡间的间隔 〔m〕
敷设方式
钢种类
钢直径〔mm〕
15-20
25-32
40-50
65以上
卡间间隔 〔mm〕
吊架、支架或
沿墙敷设
厚壁钢
1.5
2.0
2.5
3.5
薄壁钢
1.0
1.5
2.0
----
明敷设时应重点检查其垂直度 、程度度〔任意2m段内偏向不大于3mm〕。
3.4金属软敷设监理：
钢与电气设备、器具间的电线保护宜采用金属软或可挠金属电线保护；金属软的长度不宜大于2m。
金属软不应退绞、松散中间不应有接头。
金属软安装的弯曲半径不应大于软外径的6倍；固定点的间距不应大于1m卡与终端、弯头中点的间隔 宜为300mm。
金属软应可靠接地且不得作为电气设备的接地导体。
3.5塑料的敷设监理：
保护电线用的塑料及其配件必须由经过阻燃处理的材料制成塑料外壁应有间距不大于1m的连续阻燃标记和制造厂标。
塑料与盒〔箱〕等器件应采用插入法连接连接处结合面应涂专用胶合剂接口应结实封。
与之间采用套连接时套长度宜为外径的1.5-3倍；与的对口处应位于套的中心。
与器件连接时插入深度宜为的外径的1.1-1.8倍。
明配硬塑料在穿过楼板等地方时应采用钢保护其保护高度距楼板外表的间隔 不应小于50mm。
明配硬塑料应排列整齐、固定点间距均匀、卡间隔 应符合下表要求；卡与终端、转弯中点电气器具或盒〔箱〕边缘的间隔 为150-500mm。
硬塑料卡间间隔 〔m〕：
敷设方式
内径〔mm〕
吊架、支架或
沿墙
20以下
25-40
50以上
1.0
1.5
2.0
3.6配线监理要点：
配线所采用的导线型、规格应符合设计规定配线的布置应符合设计规定。
导线的连接当设计无特殊规定时导线的芯线应采用焊接压板压接或套连接。
当配线采用多相导线时其相线的颜色应易于区分相线与零线的颜色应不同：同一建筑物的导线其颜色应易于区分其颜色的选择应统一保护地线〔PE〕应采用黄绿颜间的绝缘导线；零线采用淡兰绝缘导线。
配线工程施工后应进展各回路的绝缘检查绝缘电阻值应符合现行?电气装置安装工程电气设备交接试验?的有关规定并由施工方做好记录。一般导线间和导线对地间绝缘电阻必须大于0.5MΩ。
同一回路的所有相线和中性线应敷在同一或同一线槽内。
配线工程施工后保护地线〔PE线〕连接应可靠对带有漏电保护装置的线路应作模拟动作试验并做好记录。
原那么上不许用穿线的钢作为接地、保护线〔PE线〕使用采用塑料或塑料槽板配线的情况其内应有专用PE线或中性地线。
3.6.1内穿线监理要点：
导线穿拉线作业时不能因口处留有毛刺、裁截接续处留有毛刺或焊接收时在接头处留有焊渣等而使穿的导线受到任何损伤。
不同回路、不同电压等级和交流与直流的导线不得穿在同一根内。
导线在内不应有接头和扭结接头应设计在接线盒〔箱〕内内导线包括绝缘层在内的总截面积不应大于子内空余截面积的40。
导线穿入钢时口处应装设护线保护导线在不进入接线盒〔箱〕的垂直口穿入导线后应将口封。
3.6.2槽板配线监理：
槽板应紧贴建筑物外表敷设且平直整齐多条槽板并列敷设时
应无明显缝隙。线槽不得在穿过楼板或墙壁时进展连接。
槽板底板固定点间距应小于500mm槽板盖板固定点间距应小于300mm；底板距终端50mm处和盖板距终端30mm处应固定三线槽的槽板每个固定点均应采用双钉固定。
槽板敷设时底板接口与盖板接口应错开其错开的间隔 不应小于20mm。槽板的盖板固定在直线段上有和90°转角处应成45°斜口相接；分支处应成丁字三角叉接；盖板应无角接口应严整齐。
导线在槽板内不应有接头接头应置于接线盒或器具内槽盖板或接线盒盖板不应撞伤导线的绝缘层。槽板垂直或倾斜敷设时应采取措施防止电线在槽内挪动。
3.6.3线槽配线监理：
塑料线槽必须经阻燃处理外壁应有间距不大于1m连续阻燃标记和制造厂标记。
线槽的连接应连续无连续；每节线槽的固定点不应少于两个；在转角分支处和端部均应有固定点并应紧贴墙面固定。
导线的规格、数量应符合设计规定当设计无规定时包括绝缘层在内的导线的总截面积之和不应大于线槽总面积的60。
金属线槽应可靠接地或接零但不应作为设备的接地导线。
3.6.4塑料护套线配线监理：
塑料护套线不得直接埋入抹灰层内暗配敷设不得在室外露天场所明配敷设。
明配敷设时线卡的固定点的间隔 应均匀宜为150-200mm导线应平直不得有松驰、扭绞和曲折等现象。
塑料护套线在弯曲时不应损伤护套和芯线的绝缘层弯曲半径不应小于导线外径的3倍；在终端转弯和进入电气器具、接线盒处均应装设线卡固定线卡与终端转弯中点、电气器具或接线盒边缘间隔 为50-100mm。
3.7验收
3.7.1检查各种规定的间隔 。
3.7.2检查各种支持件的固定。
3.7.3检查配的弯曲半径、盒设置的位置。
3.7.4检查明配线的允许偏向。
3.7.5检查导线的连接和绝缘电阻测试：照明线路绝缘电阻不小于0.5MΩ动力不小与1MΩ。
3.7.6检查非带电金属部的接地或接零。
3.7.7做好安装技术记录〔隐蔽工程记录〕绝缘测试记录并存档〔由施工填妥有关表格监理全部或部签认开工后归档〕。
3．8电缆桥架的制作和安装监理
1〕电缆梯架〔托盘〕及其支架连接件和附件的质量应符合现行的有关技术。
2〕电缆梯架〔托盘〕的规格、支吊跨距防腐类型符合设计要求。
3〕梯架〔托盘〕在每个支吊架上固定应结实梯架〔托盘〕连接板的螺栓应紧固。
4〕当直线段钢制电缆桥架超过30米铝合金或玻璃钢制电缆桥架超过15米时应有伸缩缝其连接应采用伸缩连接板电缆桥架跨越建筑物伸缩处应设置伸缩缝。
5〕电缆支架全长应良好的接地。
3．9电缆的敷设：
3．9．1电缆型、电压、规格应符合设计电缆外观无损伤绝缘良好。并联使用的电力电缆其长度、型、规格应一样；因故不能一样时应请设计核算确认。
3．9．2电缆各支持点间的间隔 符合设计规定当设计无规定时应采用下表的数值：
电缆各支持点间的间隔 〔mm〕
电缆各支持点的间隔
敷设方式
程度
垂直
是力电缆
全塑型
400
1000
除全塑型外的中、低压电缆
800
1500
35KV及以上变压电缆
1500
2000
控制电缆
800
1000
3．9．3电缆的最小弯曲半径应符合下表的规定：
电缆最小弯曲半径〔D为电缆外径〕
电缆型式
多芯
单芯
控制电缆
10D

橡皮绝缘
电力电缆
无铅包、钢铠护套
10D
裸铅包护套
15D
钢铠护套
20D
聚氧乙烯绝缘电力护套
10D
交联聚乙烯绝缘电力电缆
15D
20D
油浸纸绝缘
电力电缆
铅包
30D
铅包
有铠装
15D
20D
无铠装

20D
自容式充油〔铅包〕电缆

20D
3．9．4电缆敷设应排列整齐、不宜穿插并固定并装设标志牌。在电缆终端头电缆接头拐弯处夹层内隧道及竖井两端的电缆上装设标示牌。
标志牌上应注明线路编当无编时应写明电缆型、规格及起始点。
并联使用的电缆应有顺序。
标示牌规格应统一挂装结实。
3．9．5电缆在以下地方应固定：
垂直敷设或超过45º倾斜敷设的电缆在每个支架上；桥架上每隔2米处；
程度敷设的电缆在电缆首末两端及转弯电缆头接头的两端处；当对电缆间隔有要求时每隔5~10米处；
3．9．6电缆进入电缆沟、隧道、竖井、建筑物、盘〔柜〕以及穿入子时出入口应封闭口应封。
4 工程验收
4．1检查电缆规格符合要求排列整齐有标志牌。
4．2电缆的固定、弯曲半径、有关间隔 、相序排列符合要求。
4．3接地良好。
4．4电缆直埋途径标志与实际答合。
4．5隐蔽工程技术记录齐全。
4．6电缆线路原始记录绝缘测试记录试验记录齐全。
4．7由施工备好、填妥有关记录表格监理全部或部签认开工后归档。

道及安装工程监理细那么
一、 工程质量预控
有关规定：
给水与污水相交时给水在上污水在下上下间距要大于0.4m；假设必须相反那么给水每边要加不小于3m的保护套。道场区道路时要加套。地下闸阀、水表的规格要符合设计要求及有关要求并有出厂合格证。镀锌碳素钢无焊接口。室外给水及设备安装工程监理中监理工程师应检查承包商对平安、劳动保护、防火、环境保护等是否采取有效措施。
〔一〕监理工程师工作要点：
1 .给排水工程开工前监理工程师应熟悉有关工程技术资料、和设计图纸协同承包商进展现场核对如设计与实际不符或专业之间发生矛盾应设计及有关进展处理。
2 .开工前应检查承包商的施工方案及施工组织设计关键岗位持证上岗建立严格的质量保证体系。
3 .开工前应对承包验的各种材料、构配件、设备进展检查验收对不合格的工程材料、构配件、设备清理出现场。
〔二〕材料的质量控制
材料应符合图纸设计要求同时应符合以下条件：
1 .凡采用国标、部标按使用的施工材料均应提交符合的材质证明交监理工程师审核。
2 .采用未明确的施工材料应按材料的主要用处提供1~2项主要材料性能指标及样品报送监理工程师。
3 .材料在采购之前应提供样品提交?工程材料/构配件/设备报验单?注明材料产地、消费厂家经监理工程师批准前方可采购。
4 .承包商不得将不合格的材料以次充好用于工程需代用的材料应报请监理工程师书面批准前方可使用。当监理工程师认为材料的质量不能满足工程设计及有关规定时承包商应按要求另行采购。
5 .材料进场时应监理工程师现场检查所有材料当监理工程师认为需复检时承包商应到经监理工程师批准的有检验资格的去进展复检不合格的材料应退场重新采购材料。需按规定送检的材料配合现场监理工程师见证、取样送检检验合格后方可使用。
〔三〕构配件的质量控制
1 . PP-R PVC－U硬聚氯乙烯材及件
本工程生活给水PP-R 排水、雨水、污水均采用PVC－U材材、件的质量应符合国标有关规定材、件及粘合剂必须使用同一厂家的且与卫生洁具相适应并有合格证及说明书。材应内外外表光滑无气泡、裂纹壁厚度均匀、色泽一致。直段挠度不大于1。件应有合格证造型应规矩、光滑、无毛刺承口与插口配套。
2 .镀锌钢及件
本工程消防及喷淋系统、空调冷凝水采用镀锌钢材应符合国标有关要求壁内外应光滑无腐蚀无裂纹、气孔、扭曲等缺陷；镀锌层不得有脱皮、漏镀及超过0.5mm凹坑及蜂窝麻面等缺陷。Ø100以内应采用丝螺纹接口大于100的可采用焊接接口。应使用镀锌接头零件且内外外表均要镀锌接头及配件的螺纹要完好无损配合松紧适当。
3 .焊接钢
本工程废气、空压采用焊接钢应符合国标有关要求壁内外应光滑无腐蚀无裂纹、气孔、压延不良和扭曲等缺陷。
〔四〕设备的质量控制
1 .卫生设备及洁具：规格、型必须符合设计要求质量符合国标一级品以上要求并有出厂合格证外观应规矩、造型周正外表光滑、美观、无裂纹边缘光滑色彩一致。卫生洁具零件规格应质量可靠外表光滑、电镀均匀、螺纹明晰、螺母松紧适度无砂眼、裂纹等缺陷。
2 .水表及阀门：水表规格符合设计要求并经当地自来水确认、校核获得计量合格证书；表壳铸造规矩无砂眼、裂纹玻璃盖无损坏。铅封完好有出厂合格证。阀门规格型应符合设计要求阀体铸造规矩外表光洁无裂纹开关灵敏关闭严填料封完好无渗漏手轮完好无损坏有出厂合格证安装前按规定每批按规格抽查10〔不少于1个〕进展强度试验假设存在不合格品那么逐个检查剔除不合格品。
一、 施工质量控制
（一） 审核图纸及要求
1 .应跟踪检查承包商在设备、道及附件安装过程中是否符合设计图纸及施工要求。
2 .道穿过根底梁、楼板、砖墙时应按设计要求留洞或预埋套。留洞尺寸、套规格宜比道直径大20~100位置要准确。套应高出楼面装饰层50~100地漏套应低于楼面5~10道与楼板或套间的空隙必须封堵实。
（二） 道的切断与连接
1 . 切断：PVC－U用锯割切口要平整不歪斜、无裂缝及凹凸不平等缺陷。镀锌钢采用锯割或切割机切口要平整不歪斜；焊接钢不采用何种方式切割切口要平整不歪斜、无氧化渣口尺寸不得缩小。
2 .钢的丝扣连接：镀锌钢及允许采用丝扣连接的直径小于32的焊接钢均采用丝扣连接。丝扣连接应平整光滑不许有毛刺、乱丝断丝部不许超过全部丝扣的10。为到达严性丝扣间允许用1~2层聚氯乙烯胶带作填料丝扣应符合装配公差要求不许用过紧过松现象。被破坏的镀锌层及外露的丝扣要防腐处理不许有成片损坏的镀锌层。
3 .法兰连接：发兰面要平整光滑两端面要平行并与端面轴线垂直垂直度允许偏向不大于15。螺孔应位置准确发兰垫片内缘不得突入道内壁外缘到螺孔边缘。发兰垫片允许用3~5厚的橡胶板不许用斜垫片及夹线胶或多层垫。应使用机制螺栓和垫圈、螺帽螺栓末端突出螺帽的尺寸不得大于螺帽直径的一半所有螺帽均要安装在法兰盘的同一侧。
4 .焊接质量控制：
1〕焊工必须持证上岗。
2〕焊条应根据母材选用。镀锌钢采用镀锌焊条焊接钢采用T422以上焊条。焊条必须有出厂合格证及材质证明。
3〕子对口偏向不得超过壁厚度的20且不大于2mm调整口间隙时不得用热胀或扭曲子的。
4〕弯曲部位和对口焊缝处均不得焊接支弯曲部位不准有焊缝。接口焊缝距弯起点≮100距支吊架≮50。
5〕不同径的道焊接时假设径相差≯小径的15可将大端部缩口与小对焊。否那么应加工异径焊接。
6〕材与法兰盘焊接应先将材插入法兰盘内先点焊找平找正前方可焊接。法兰盘应两面焊接内侧焊缝不得突出法兰盘封面。
7〕道焊接完毕监理工程师应做不少于10个焊口的外观检查焊口的宽度、厚度、平整度及焊缝加强面必须符合设计及施工验收。焊波均匀一致焊缝外表无烧穿、裂纹、结瘤、夹渣和气孔等缺陷。
5 .道及附件安装：
1〕道在安装前必须进展内外除锈和消除油污工作。弯曲的子要进展调直但不得将子打出凹扁及镀锌层受破坏。镀锌钢不许用加热法调直。
2〕道安装应按介质流向顺坡一般采用0.3、但不得小于0.1的坡度；室内排水一般采用2但不小于1的坡度；室外工程一般采用不小于0.5的坡度。
3〕道安装不许挡住门窗并防止通过电气线路的上方。
4〕道支架应按设计要求制作安装时应位置正确埋设平整结实与道接触严牢靠。立卡的间距为层高3m以下1.4m；3m以上1.8m；4.5m以上平分三段设两个卡。程度支架间距见下表：
径mm
15
20
25
32
40
50
70
80
100
125
150
保温
非保温
1.5
2.5
2.0
3.0
2.0
3.5
2.5
4.0
3.0
4.5
3.0
5.0
4.0
6.0
4.5
6.5
5.0
7.0
6.0
8.0

室外给水及室内外消防工程
1．室内外镀锌钢安装工艺流程：
干安装
立安装

道加工
安装准备

道防腐刷漆
道试压
立安装
道冲洗

2．监理工程师工作要点：
1） 检查承包商按图施工认真组织技术交底道坐标、标高防止穿插道合理排列。
2） 预埋件、预留洞尺寸、位置正确沟位置、深度、平直程度沟底基是否符合设计及施工要求。
3） 消防道、箱、金属支架的油漆种类和涂刷遍数应符合设计要求附着良好无脱皮、起泡、漏涂现象漆膜厚度均匀、色泽一致无流淌及污染现象。
4） 消防喷洒系统的阀、作用阀、控制阀、延迟器、水流批示器、水泵结合器等主要组件的规格型应符合设计要求配件齐全铸造规矩外表光洁无裂纹启闭灵敏为正规厂家消费有出厂合格证。
5） 喷洒头的规格、类型、动作温度应符合设计要求外观规矩丝扣完好感温包无破碎和松动易熔片无脱落和松动为正规厂家消费有出厂合格证。
6） 消火栓环状网应处于正常通水状态且不受检修时关闭阀门的影响。
7） 消火栓箱体的规格类型应符合设计要求箱体外表平整、光洁无锈蚀、划伤箱门开启灵敏。箱内配件齐全。安装时箱口要向外阀门中心距地面为1.2m允许偏向为±20mm；阀门距箱底为140距箱后内面为100允许偏向为±5mm。栓阀外观规矩、无裂纹启闭灵敏关闭严封填料完好为正规厂家消费均有消防部门的制造答应证及出厂合格证。
8） 水流批示器一般设于每层的分支干上。应程度安装保证叶片活动灵敏其前后应保持5倍径的直段安装时注意水流方向与批示器箭头一致。
2〕道承口及插口外部飞刺要铲掉污物应用钢丝刷清理干净。
3〕镀锌碳素钢埋地铺设前应做好防腐处理。
4〕检查承包商安装的件、阀门位置是否阀杆是否垂直向上。
5〕直径小于DN100的给水采用镀锌钢丝扣连接。
6〕水表、阀门及消火栓、消防结合器应安装在检查井中不得直接埋入土中；消火栓的顶部出口与井盖面的间隔 不得大于400超过时应加短补足；水表、阀门安装要垂直外表清洁开关灵敏。
7〕应协助承包商邀请有关参加做好给水的试压工作如下：消防及喷淋道试验压力为1.4Mpa其它给水为1.0Mpa在10min内压力降不大于0.05Mpa再将试验压力降至工作压力外观检查不渗漏为合格。最不利点的喷洒头和消火栓的压力和流量应满足设计要求。
9） 室外给水道施工完毕并经试水合格后应在隐蔽工程记录上签字。顶上层50cm以内的回填土实度要大于80；顶上层50cm以上的回填土实度要大于95。
10） 生活给水系统的调试运行：试压合格后排尽水用20~30mg/L浓度的含氯水进展消在道内停留24h后放尽。然后用符合生活饮用水要求的自来水进展冲洗并取样送卫生防疫部门检验合格前方准交付。再将水池内放满水进展水池、水泵、路结合试运行保证每个用水点有足够的压力及水量整个系统运行正常无跑、冒、滴、漏、渗等现象。
11） 消防给水系统的调试运行：先作路冲洗把水放尽；再将贮水池内放满水进展消防泵、消防路系统、消火栓结合试运行试验时要同时试用消火栓不少于两组；另外要配合电气人员对消火栓箱中消防泵的自动控制系统和灵敏度进展试验。
9〕工程完工后应施工提交?工程师报验单?及质量记录附件：①材料及设备出厂合格证；②材料及设备进场检验记录；③路系统的隐蔽检查记录；④路系统的试压记录；⑤系统的冲洗记录；⑥系统通水记录。同时审验?工程质量报验单?签发?工程质量认可证书?。
四、室内给排水工程
本工程采用给水道为PP-R塑料PVC-U硬质塑料排水。监理的内容包括道和件、附属设备的安装道及设备的试压工程。
〔一〕．有关规定：
1． 给水通过变形缝的道均要安装可绕曲双球体橡胶接头以防沉降不均匀时切断道。
2． 道穿墙处位置、标高正确周回填土夯实。
3． 给水道在吊顶安装前进展安装其型钢支架均应安装完毕并符合设计及施工要求。排水的卡件应安装结实、位置正确。
（三） 工序质量控制：
安装准备
1． 施工工艺流程：
道预制

雨水干安装
污水干安装

雨水立安装
污水立安装

雨水支安装
污水支安装

5 验收：
5．1金属构件加工、配制、螺栓连接、焊接应符合现行的有关规定。
5．2所有螺栓、垫圈、闭口销、锁紧销、弹簧垫圈、锁紧螺母等应齐全、可靠、防腐蚀。
5．3油漆完好、相色正确、接地良好。
5．4做好安装技术记录和电气试验记录并存档〔有关表格由施工备好、填妥、监理全部或部签认〕。

防雷及接地装置监理细那么

1 施工工艺流程：
材料和安装机具准备→接地体安装→接地线敷设→引下线敷设安装→避雷针〔网、带〕安装→接地装置接地电阻的测试。
2 电气装置的接地的一般要求：
2．1电气装置的以下金属部均应接地或接零：
电机、变压器、电器、携带式或挪动式用电器具等的金属底座或外壳。
电气设备的传动装置。
室内外配电装置的金属或钢筋混凝土构件以及靠近带电部的金属遮栏和金属。
配电、控制、保护用的屏〔柜、箱〕及操作台等的金属框架和底座。
交直流电力电缆的接头盒终端头和膨胀器的金属外壳和电缆的金属护层可触及的电缆金属保护和穿线的钢。
电缆桥架、支架和井架。
装有避雷线的电力线路杆塔。
装在配电线路杆上的电力设备。
在非沥青地面的居民区内无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。
封闭母线的外壳及其它裸露的金属部。
电热设备的金属外壳。
控制电缆的金属护层
2．2接地线不应做其客观存在用处。
2．3各类电气设备、电器器具及非带电金属部件的接地〔接零〕分支线必须直接与接地干线相连接严禁将上述各类接地分支线串联连接。
2．4相关：
电气装置安装工程接地装置施工及验收〔GB50169-92〕建筑物防雷设计〔GB50057-94〕
3 接地装置的选择的监理
3．1交流电气设备的接地可以利用以下自然接地体：
埋设在地下的金属道但不包括有可燃或有物质的道；金属井；
与大地有可靠接触的建筑物的金属构造；
水工构筑物及其类似的构筑物的金属、桩。
3．2交流电气设备的接地线可利用以下接地体：
建筑物的金属构造〔梁、柱等〕及设计规定的混凝土构造的主钢筋；
消费用的起重机的轨道配电装置外壳、金属走廊及平台、电梯坚井、起重机与升降机的构架运输皮带的钢梁电除尘器的构架等金属构造。
配线的钢。
3．3接地装置宜用钢材。接地装置导体截面应符合热稳定和机械强度的要求。但不应小于下表的规格：
种类规格及
地上
地下
室内
室外
交流电流回路
直流电流回路
扁钢
截面〔mm²〕
厚度〔mm〕
60
3
100
4
100
4
100
6
角钢厚度〔mm〕
钢壁厚度〔mm〕
2
2．5
2．5
2．5
4
3．5
6
4．5
圆钢直径〔mm〕
6
8
10
12

3．4低压电气设备地面上外露的铜和铝接地线的最小截面应符合下表要求：

名称
铜〔mm²〕
铝〔mm²〕
明敷的裸导体
4
6
绝缘导体
1.5
2.5
电缆的接地芯或与相线包在同一保护外壳内的多芯线的接地芯
1
1.5
3．5在地下得采用裸铝导体作为接地体或接地线。
3．6不得利用蛇皮、道保温层的金属外皮或金属网以及电缆金属护层作接地线。
4 接地装置的敷设：
4．1电气装置的接地工程应配合土建施工同时进展其隐蔽部应在覆盖前作好中间检查和验收记录并存档。
4．2接地体顶面埋设深度应符合设计规定无规定时不宜小于0.6m。角钢及钢接地体应垂直配置除接地体外接地体引出线的垂直部和接地装置焊接部位应作防腐处理；作防腐前外表必须除锈并去掉焊接处的残留焊药。
4．3垂直接地体的间距不宜小于其长度的2倍程度接地体的间距应符合设计规定。一般不小于5m。
4．4接地线在穿过墙壁、楼板和地坪处应加装巩固保护套但保护套不得形成电磁闭合回路。
4．5接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上与接地干线或接地网相连接。
4．6每个电气装置的接地应以单独的接地线与地干线连接不得在一个接地线中串联几个需要接地的电气装置。
4．7明敷接地线的安装应便于检查支持件间的间隔 程度直线部宜为1.5~3m转弯部宜为0.3~0.5m。接地线沿建筑物墙壁程度敷时距地面宜250~300mm接地线与建筑物墙壁间的间隔宜为10~15mm。
4．8明敷接地线的外表应涂以用15~100mm宽度相等的绿色和黄间的条纹。
4．9接地装置由多个分接地装置部组成时应按设计要求设置便于分开的断接卡；自然接地体与人工接地体连接处应设有便于分开的断卡。断接卡应有保护措施。
5 接地体〔线〕的连接：
5．1接地体〔线〕的连接应采作搭接焊其搭接长度必须符合以下规定：
5．1．1扁钢为其宽度的2倍〔且至少3条棱边焊接〕；
5．1．2圆钢为其直径的6倍；
5．1．3圆钢与扁钢连接时其长度为圆钢直6倍；
5．2 扁钢与钢扁钢与角钢焊接时为连接可靠除应在其接触部位两侧焊接外并应焊以由钢带弯成的弧形卡子与钢焊接；
5．3焊接必须保证搭接长度必须是焊缝平直、饱满无杂渣及明显气孔、咬肉现象即结实无虚焊。
6 避雷针〔线、带、网〕的接地
6．1避雷针〔带〕与引下线之间的连接应采用焊接；
6．2避雷针〔带〕的引下线及接地装置使用的紧固件均应是镀锌制品；
6．3建筑物上的防雷设施采用多根引下线时宜在各引下距地面1.5~1.8米处设置断线卡断线卡应加保护措施；
6．4装有避雷针的金属筒体当其厚度不小于4mm时可何等避雷针的引下线筒体底部应有两处与接地体称连接；
6．5避雷针〔带〕应设置的集中接地装置其接地装置与接地网的地中间隔 不应小于3m。
6．6避雷针〔网、带〕及其接地装置应采用自下而上的施工程序首先安装集中接地装置后安装引下线最后安培接闪器。
7 验收
7．1栓查整个接地网外露部连接可靠防腐层完好、标志明显。
7．2检查避雷针〔带〕的安装位置及高度是否符合设计要求。
7．3测量接地电阻值应符合设计要求并作好记录。
7．4提交安装技术记录〔含隐蔽工程记录〕。
7．5由施工备齐记录表格并填妥监理全部或部签认开工后归档。

电气照明装置施工监理细那么

1 安装工艺流程：
器具与配电箱进场、安装器具准备→灯具盒、开关盒、插座盒等配电箱壳预埋→灯具、开关、插座、照明配电箱等安装→导线与器具连接→绝缘电阻测试→通电试验。
2 根本要求
2．1采用的设备和器材的型、规格及外观质量应符合现行技术及设计要求。的关技术齐全进场前应经过验收检查。
2．2照明电气装置的接线应结实电气接触良好；需接地或接零的灯具、开关、插座等非带电金属部有明显标志的专用接地螺钉。暗装用盒应做防腐处理。对高大空间安装的灯具应注意今
