预应力混凝土管桩施工技术交底.doc

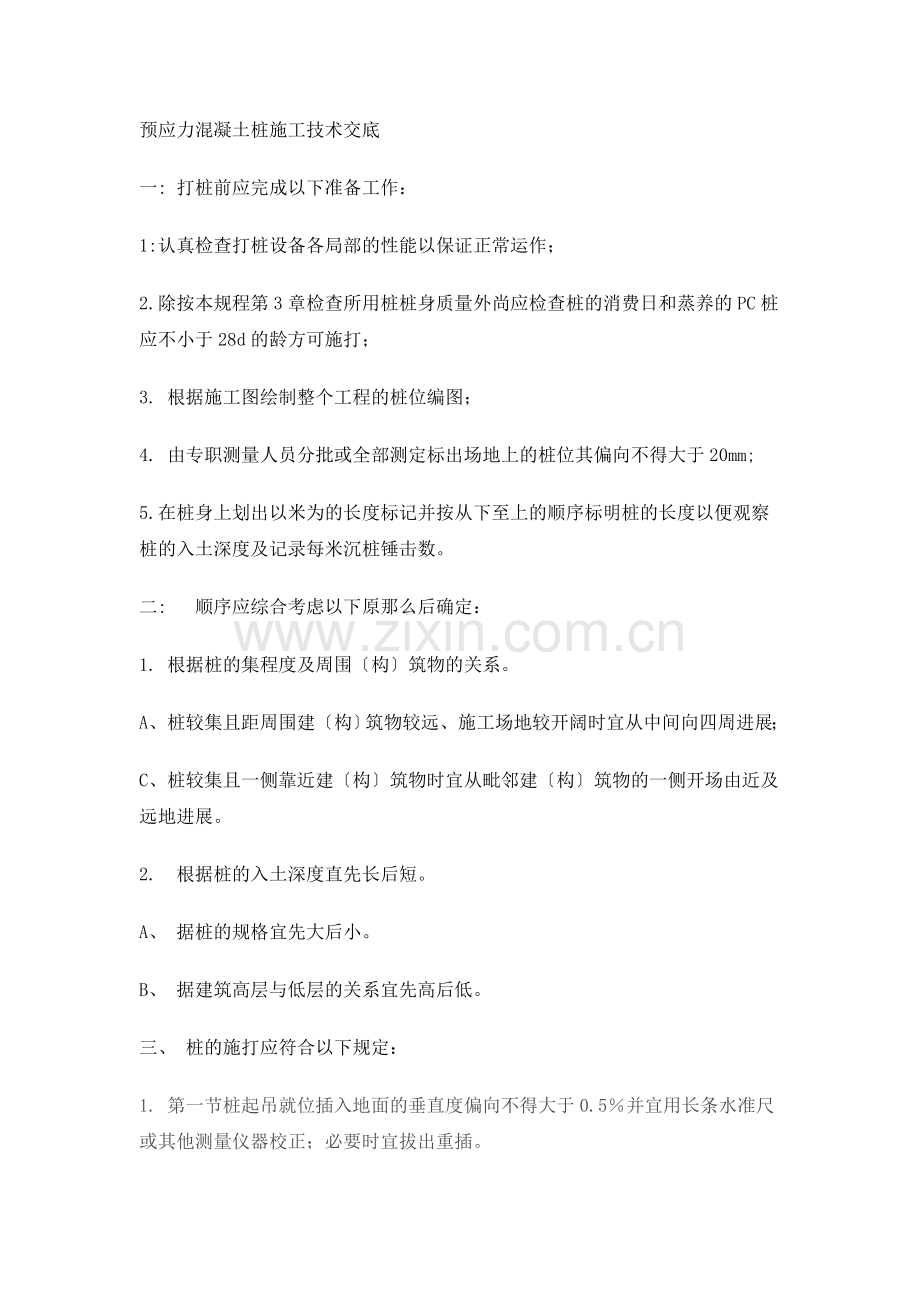

预应力混凝土桩施工技术交底
一: 打桩前应完成以下准备工作：
1:认真检查打桩设备各局部的性能以保证正常运作；
2.除按本规程第3章检查所用桩桩身质量外尚应检查桩的消费日和蒸养的PC桩应不小于28d的龄方可施打；
3. 根据施工图绘制整个工程的桩位编图；
4. 由专职测量人员分批或全部测定标出场地上的桩位其偏向不得大于20mm;
5.在桩身上划出以米为的长度标记并按从下至上的顺序标明桩的长度以便观察桩的入土深度及记录每米沉桩锤击数。
二:  顺序应综合考虑以下原那么后确定：
1. 根据桩的集程度及周围〔构〕筑物的关系。
A、桩较集且距周围建〔构〕筑物较远、施工场地较开阔时宜从中间向四周进展；
C、桩较集且一侧靠近建〔构〕筑物时宜从毗邻建〔构〕筑物的一侧开场由近及远地进展。
2.　根据桩的入土深度直先长后短。
A、 据桩的规格宜先大后小。
B、 据建筑高层与低层的关系宜先高后低。
三、 桩的施打应符合以下规定：
1. 第一节桩起吊就位插入地面的垂直度偏向不得大于0.5％并宜用长条水准尺或其他测量仪器校正；必要时宜拔出重插。
2. 桩施打过程中桩锤、桩帽和桩身的中心线应重合。当桩身倾斜率超过0.8％时应找出原因并设法纠正；当桩尖进入硬土层后严禁用挪动桩架等强行回扳的纠偏。
3. 在较厚的粘土、粉质粘土层中施打桩不宜采用大流水打桩施工法宜将每根桩一次性连续打到底尽量减少中间休歇时间且尽可能防止在接近设计深度时进展接桩。
4. 群桩根底应从中心位置向外施打承台边缘桩宜待承台内其他打完并重新测定桩位后再插桩施打。
5. 打桩时应由专职记录员及时准确地填写桩施工记录表并经当班监理人员〔或建立代表〕验证签名方可作为有效施工记录。

1.  当桩需要接长时其入土局部桩段的桩头宜高出地面0.5～1.0m.
2.下节桩的桩头处宜设导向箍以方便上节桩就位。接桩时上下节桩段应保持顺直错位偏向不宜大于2mm.
3. 桩对接前上下端板外表应用铁刷子清刷干净坡口处应刷至露出金属光泽。
4. 焊接时宜先在坡口圆周上对称点焊4～6点待上下桩节固定后撤除导向箍再分层施焊施焊宜由两个焊工对称进展。
5. 焊接层数不得少于二层内层焊渣必须清理干净前方能施焊外一层；焊缝应饱满连续。
6.  焊好的桩接头应自然冷却后才可继续锤击自然冷却时间不宜不于8min；严禁用水冷却或焊好即打。

——贯入度突变。
——桩头混凝土剥落、破碎。
——桩身突然倾斜、跑位。
——地面明显隆起、邻桩上浮或位移过大。

——桩身回弹曲线不规那么。

1. PC桩总锤击数不宜超过2000最后1m沉桩锤击数不宜超过250。
2. PHC桩总锤击数不宜超过2500最后1m沉桩锤击数不宜超过300。

2. 当桩顶打至接近地面需要送桩时应测出桩的垂直并检查桩顶质量合格后立即送桩。
3. 送桩的最后贯入度应参考同一条件的桩时的最后贯入度予以修正。

1. 打桩机应是三点支撑履带自行式或步履式柴油打桩机；
2. 桩端持力层顶面埋深标高应根本一致且持力层厚度不少于4m或持力层上面有较厚的全风化岩层、硬塑~坚硬粘土层或中~实砂土层；
3. 具有拔出长送桩器的才能。

1. 桩头完好无损；
2. 柴油锤跳动正常；
3. 桩锤、桩帽、送桩器及桩身中心线重合；
4. 桩帽衬垫厚度等正常；
5. 打桩完毕前立即测定。

桩手锤回弹曲线测绘纸格式见附录D。
覆盖。

7.桩根底工程质量检查与验收
7.1  收锤

收锤应以到达的桩端持力层、最后贯入度或最后1m沉桩锤击数为主要控制指标其他指标可根据详细情况有所选择作为参考指标。

未经试打桩且有应用经历时最后贯入度可参考本规程附录C及Hilley〔海利〕打桩公式的计算结果等并综合考虑相近桩基条件的打桩经历后确定。
7.1.4试打桩应符合以下规定：
1.试打桩的规格、长度及地质条件应有代表性。
2.试打桩应选在地质勘探孔附近。
3.施打条件应与工程桩一致并应符合本规程6.4节的有关规定。
4.

7.2质量检查
7.2. 1桩根底的工程桩成桩质量检查包括桩身垂直度、桩顶标高、桩身质量并应符合以下规定：
1.桩身垂直度允许偏向为1％。
2.截桩后的桩顶标高允许偏向为±10mm。
3.
4.配置封口型桩尖〔十字型或圆锥型〕的工程桩桩身质量检查可采用直观法检查即在收锤后立即将低压电灯泡沉入桩内腔用灯光照射作检查。

项         目
允 许 偏 差〔mm〕
柱下单桩
80
单排或双排桩条形桩基
①     垂直于条形桩基纵向轴的桩
②     平行于条形桩基纵向轴的桩
100
150
承台桩数为2～4根的桩
100
承台桩数为5～16根的桩
①     周边桩
②     中间桩
100
d/3或150两者中较大者
承台桩数多于16根的桩
①     周边桩
②     中间桩
150
d/2

1.
2.静载试验应符合现行行业?建筑桩根本?JGJ94的有关规定高应变动测法应符合现行行业?基桩高应变动力检测规程?JGJ106的有关规定。
3.工程桩不宜用作静载试验时的锚拉桩。
4.试桩顶部应采用有效措施加固。

1.
2.施工中实行监理制度；
3.采用收锤回弹曲线测绘纸测定最后贯入度；
4.桩端持力层为强风化岩层；
5.大多数工程桩送桩深度不超过2.0m.。

——地质条件不太复杂的二级桩根底；
——三级桩根底。
7.3  工程验收
7.3. 1桩根底工程验收程序应符合以下规定：
1.当桩顶设计标高与施工现场标高根本一致时可待全部桩施打完毕后一次性验收。
2.当桩顶设计标上下于施工现场标高需要送桩时在送桩前应进展质量评定；待全部桩施打完毕并开挖到设计标高后再进展开工验收绘制打桩工程开工图。
7.4. 2桩根底工程开工验收时应具备以下和资料：
1.桩基设计和施工图包括图纸会审纪要、设计变更书等；
2.桩位测量放线图包括工程基线复核签证单；
3.工程地质和水文地质勘察；
4.经审定的施工组织设计或施工方案包括施行中的变更及资料；
5.桩出厂合格证及桩技术性能资料〔说明书〕；
6.打桩施工记录汇总包括桩位编图、现场绘制的桩收锤回弹曲线；
7.打桩工程开工图；
8.成桩工程开工图；
9.单桩承载力检测；
10.质量事故处理资料。
1、桩机就位：打桩机就位时应对准桩位保证垂直稳定在施工过程中不发生倾斜、挪动。
2、起吊预制桩：先栓好吊桩用的钢丝绳和索具然后应用索具捆住桩上端吊环附近处一般不宜超过30cm再启动机器起吊预制桩使桩尖垂直对准桩位中心缓缓放入插下土中位置要准确再在桩顶扣好桩帽或桩箍即可出去索具。
3、稳桩：桩尖插入桩位后先用较小的落距冷垂1~2次桩入土一定深度再使桩垂直稳定。10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正不得用目测。桩插入时垂直度偏向不得超过0.5。桩在打入前应在桩的侧面或桩架上设置标尺以便在施工中观测、记录。
4、打桩：用柴油锤打桩时应使锤跳动正常。
1〕桩宜重锤低击锤重的选择应根据工程地质条件、桩的类型、构造、集程度及施工条件来选用。
2〕打桩顺序
5、接桩：
1〕在桩长不够的情况下采用焊接接桩其预制桩外表上的预埋件应清洁上下节之间的间隙应用铁片垫实焊牢；焊接时应采取措施减少焊接变形；焊缝应连续饱满。
2〕 接桩时一般在距地面1m左右时进展上下节桩的中心线偏向不得大于10mm节点折曲矢高不得大于0.1桩长。
3〕接桩处入土前应对外露铁件再次补刷防腐漆。
6、送桩：设计要求送桩时那么送桩的中心线应与桩身吻合一致才能进展送桩。假设桩顶不平可用麻袋或厚纸垫平。送桩留下的桩孔应立即回填实。
7、检查验收：每根桩打到贯入度要求桩尖标高进入持力层接近设计标高时或打至设计标高时应进展中间验收。在控制时一般要求最后三次十锤的平均贯入度不大于规定的数值或以桩尖打至设计标高来控制。
